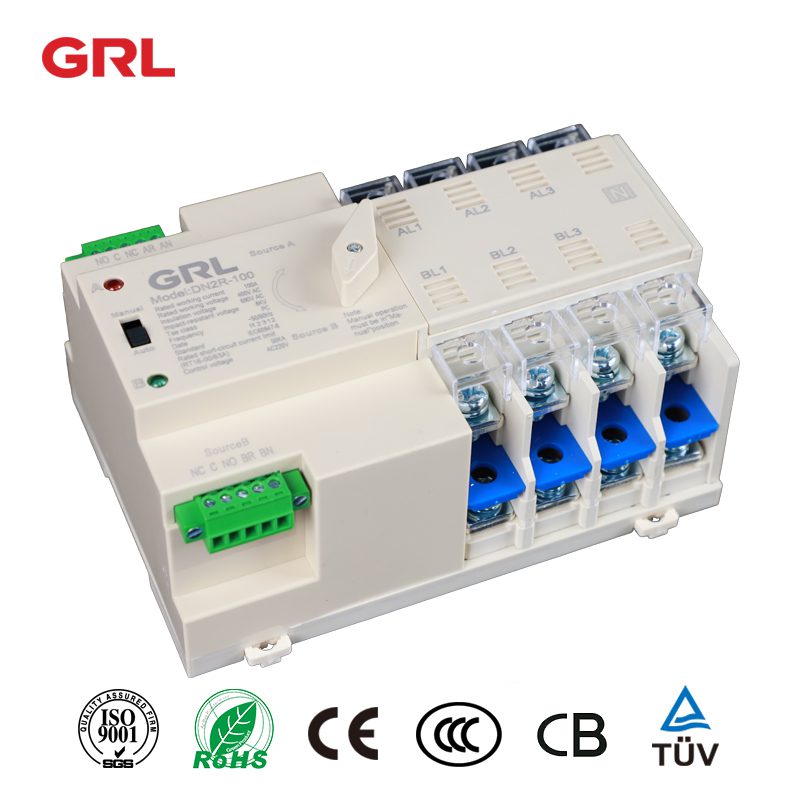

1. Panorama general
Los interruptores de transferencia automática de doble potencia de la serie son interruptores de transferencia de energía doméstica en miniatura recientemente desarrollados. Este interruptor se utiliza principalmente para comprobar si la fuente de alimentación normal o de espera es normal.
Cuando la fuente de alimentación normal es anormal, la fuente de alimentación de reserva funcionará inmediatamente para garantizar la continuidad, fiabilidad y seguridad de la fuente de alimentación. Este producto está especialmente diseñado para la instalación de TV vía casera y se utiliza especialmente para la caja de distribución Pz30.
1.2 ° Serie de interruptores automáticos de transferencia son adecuados para el sistema de alimentación de emergencia 400V, 60A con corriente CA nominal de 50V o 60Hz estructura compacta, conversión fiable, fácil instalación y mantenimiento.larga vida útil.
Lt se utiliza ampliamente en varias ocasiones en las que no se permite un fallo continuo de energía. Lt puede ser operado eléctrica o manualmente por ATS, y el controlador.DN2R – 100
1.3 ° Cumple los requisitos del conmutador de baja tensión y el equipo de control especificados en IEC 60947 – 6 – 1 y IEC60947 – 3: Equipo funcional y equipo de conmutador de transferencia.

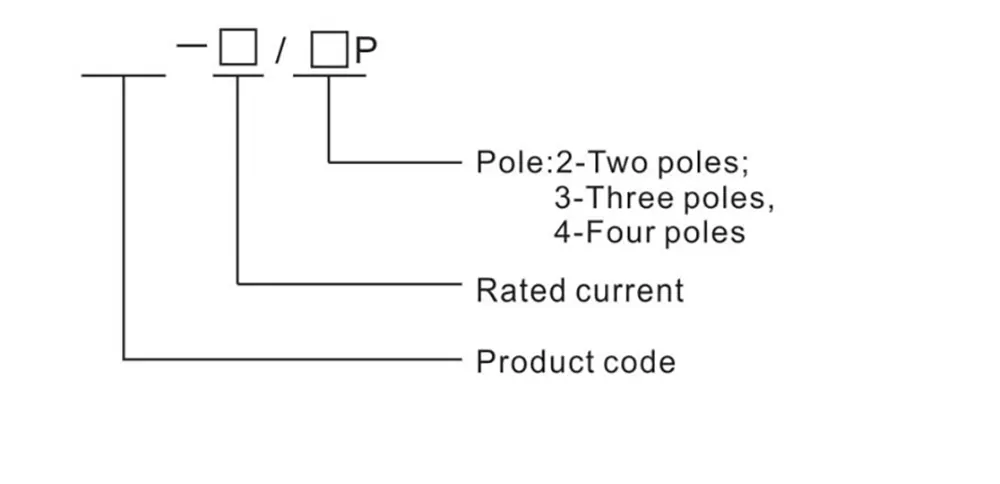

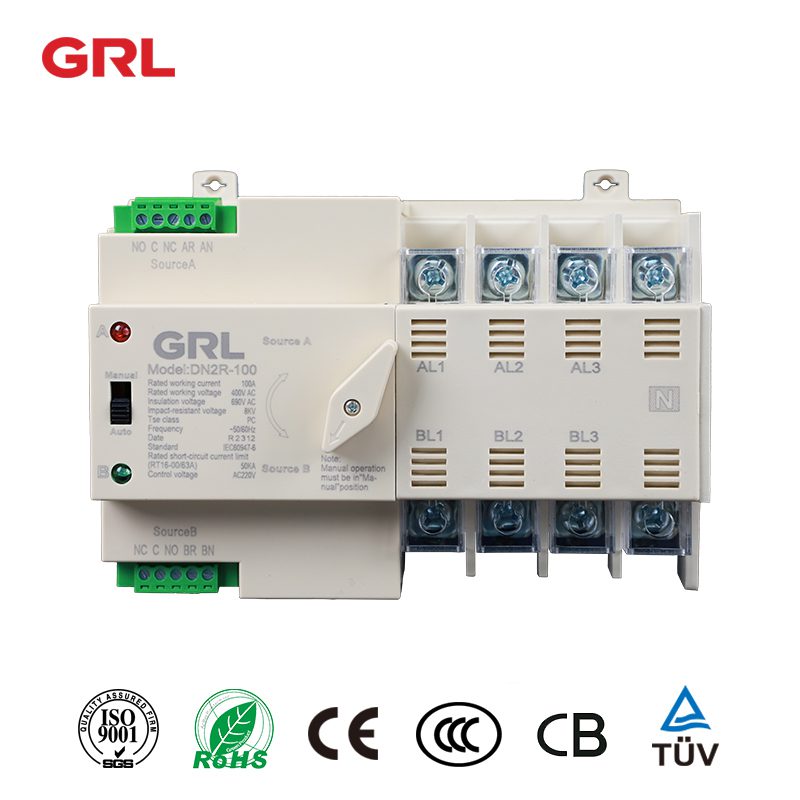

2 · Modelo y clasificación de productos

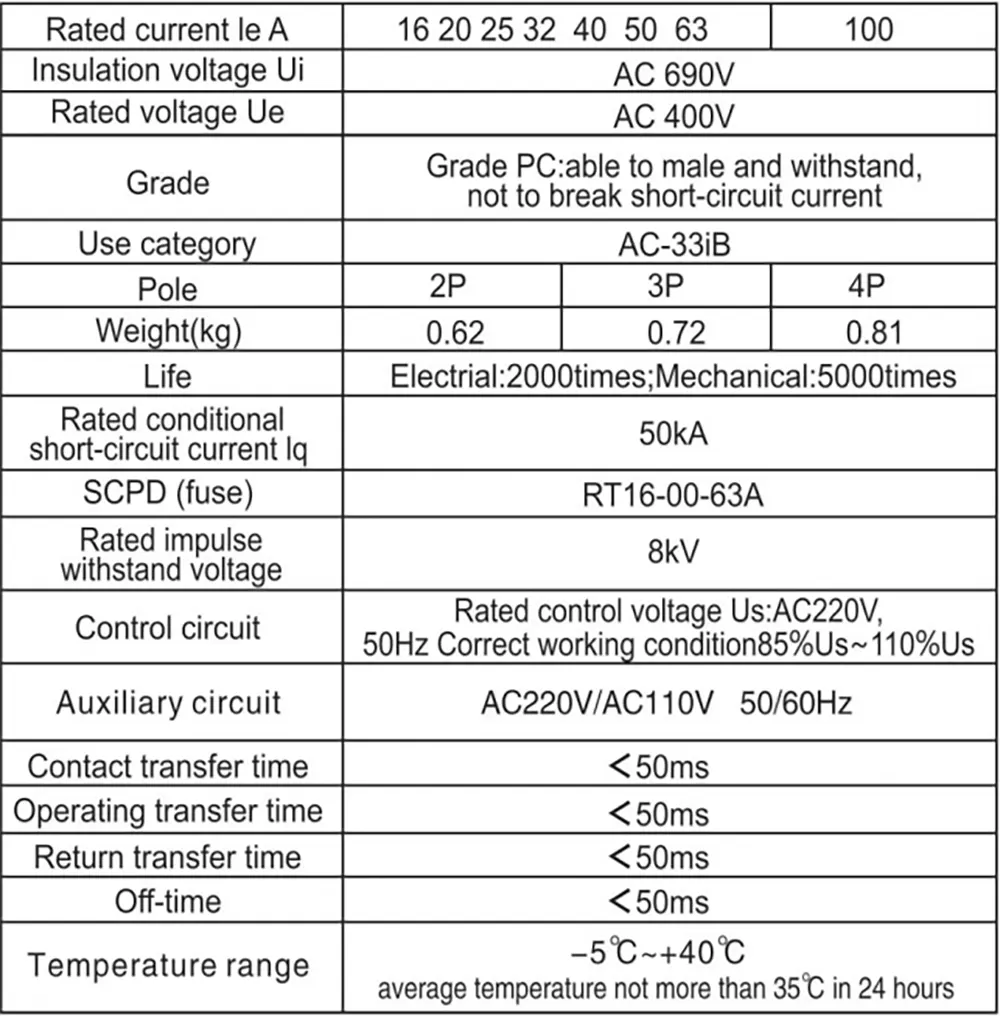

3 Parámetros básicos
Véase el cuadro 1 para los parámetros básicos del cuadro 1
4° Condiciones normales de trabajo y condiciones de instalación
4.1 · Temperatura del ambiente: el límite superior no supera +40 °C. El valor medio de 24h no supera +35 °C, y el límite inferior no es inferior a – 5 °C.
4.2° La altitud es mayor que el lugar de instalación y la altitud no supera los 2000m.DN2R – 100
Cuando la temperatura atmosférica más alta es de +40, la humedad relativa de la atmósfera en el lugar de instalación no debe exceder del 50%.
A temperaturas más bajas, se permite una mayor humedad relativa, por ejemplo, temperatura +25C, humedad relativa del 90%. Debido a los cambios de temperatura, ocasionalmente se deben tomar medidas para evitar la condensación en la superficie del producto.
4.4° Grado de contaminación El grado de contaminación de la EET cumple con el nivel 3 especificado por LEC.La categoría de instalación de 60947-6-1 y LEC 60947-34,5 categoría de instalación TSE se ajusta a la categoría especificada por LEC60947-6-14.6.

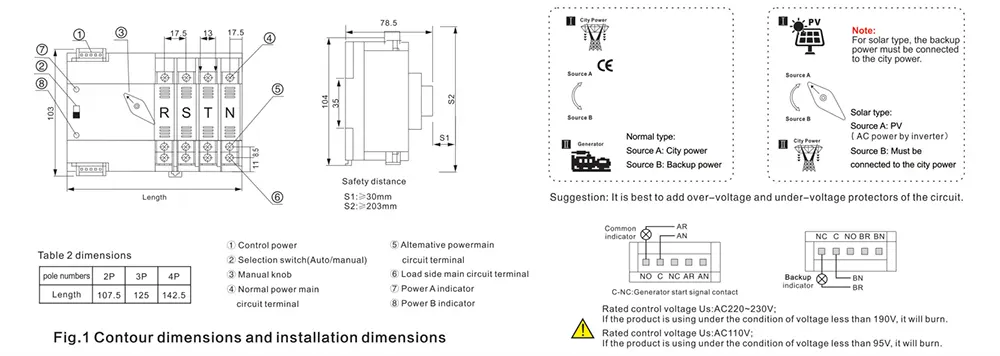

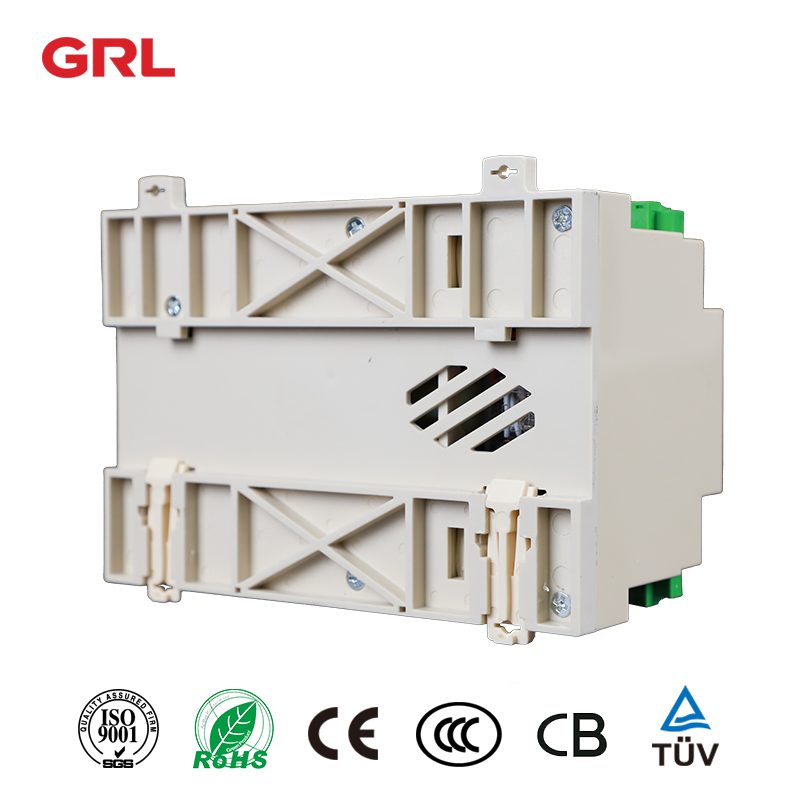

Las condiciones de instalación se pueden instalar verticalmente en el armario de control o en el armario de distribución de energía. Asegúrese de: La distancia de instalación S es como se muestra en la figura. 1 …
5 Cuestiones que requieren atención
5.1 · El funcionamiento manual/automático puede garantizar el rendimiento encendido y apagado en la operación eléctrica, pero en el funcionamiento manual, no puede garantizarse debido a la diferencia en la velocidad de encendido y apagado del operador. En la operación manual, puede ocurrir una pérdida excesiva de aleación de plata.
Por lo tanto, sólo después de cortar toda la potencia para comprobar y mantener el sistema operativo y la información de contacto, se puede tirar el interruptor del selector a la posición manual. Normalmente, por favor, tire del interruptor del selector a la posición eléctrica.
Cuando se requiera una operación manual, tire del interruptor del selector a la posición manual. Una vez terminada la operación manual, tire del interruptor del selector de la posición manual a la posición automática.
5.2 El circuito de control TSE se excita instantáneamente. Una vez terminada la conversión, el interruptor interno dañará la bobina en el circuito de control.
La bobina puede funcionar normalmente al 85% – 110% de la tensión de trabajo nominal. Una tensión de entrada demasiado baja puede hacer que la bobina se caliente y se queme.DN2R – 100

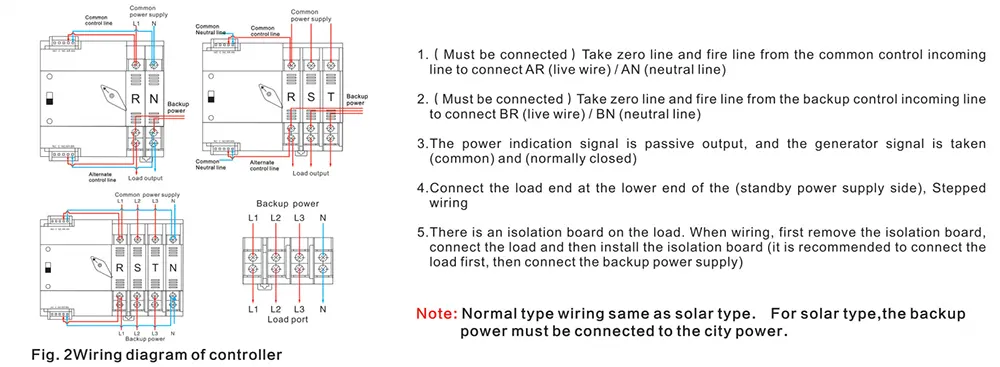

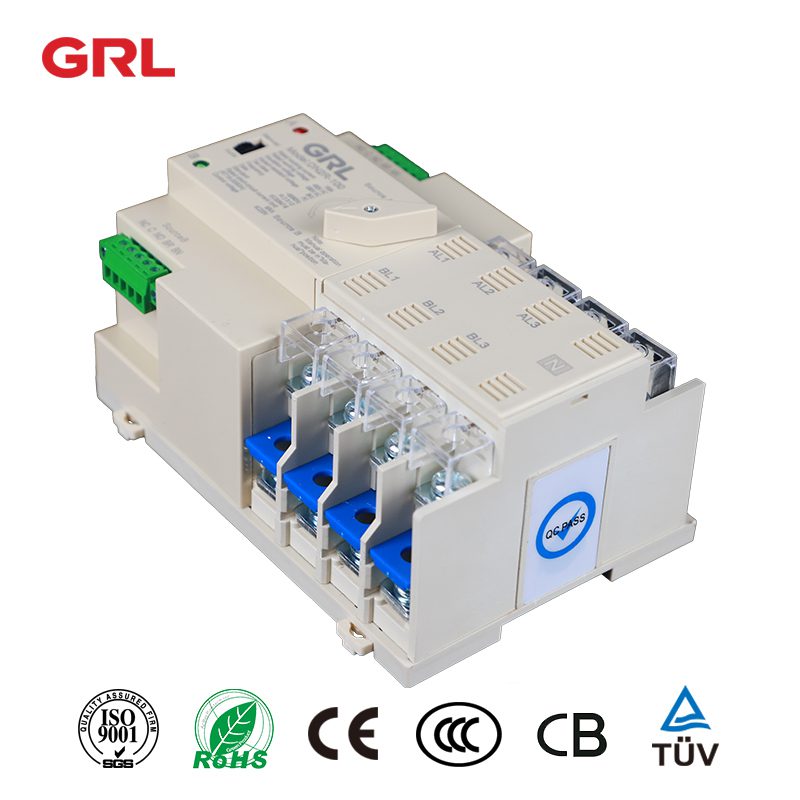

6° Instalación y cableado
6.1 Antes de la instalación y el wirng, por favor asegúrese de que los profesionales han leído este manual.
6.2 Antes de la instalación, por favor compruebe la integridad de los ATS. Luego tum en los ATS con mango operativo, comprobar la fexibilidad del mecanismo operativo, y comprobar el estado de encendido y apagado de cada fase y la carga de las fuentes de energía nómadas y altemativas.

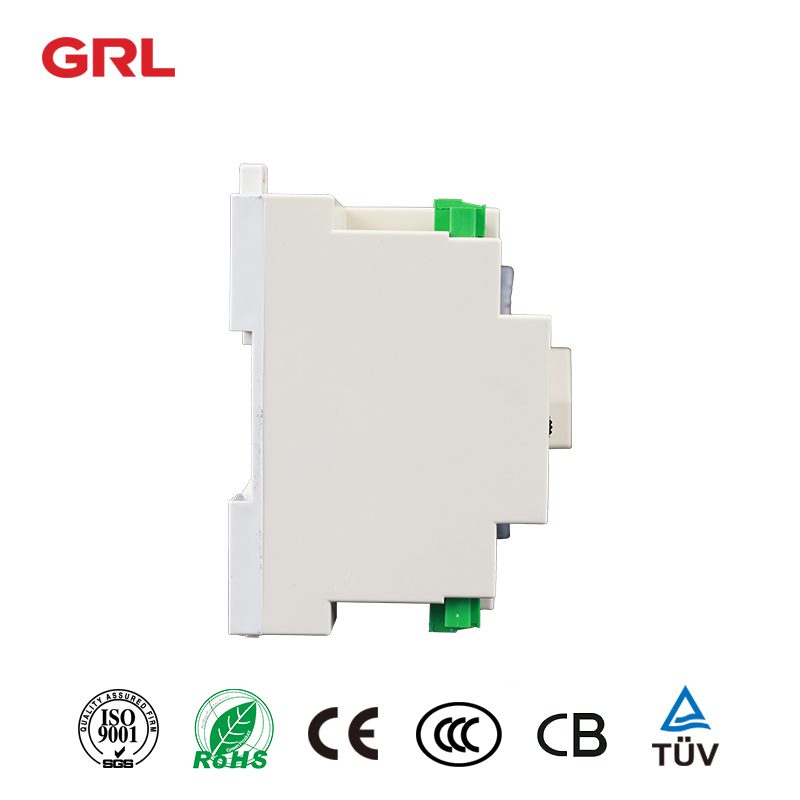

6.3 El nombre del producto se puede ver desde el frente. Si usted no puede instalar en la dirección específica debido a cableado u otras razones, por favor póngase en contacto con nosotros. La distancia de seguridad S1, S2 no debe ser inferior a la distancia especificada en la figura 2. (Más información en la imagen lateral).
6.4 · Comprobar la tensión de alimentación de control: 50/60Hz AC220V. El cable de conexión del circuito de control no debe ser demasiado largo. El área transversal del alambre de cobre debe ser superior a 2.0mm.DN2R – 100
6.5 · Por favor, equipar los ATS con interruptores adecuados de acuerdo con los requisitos de instalación del sistema de distribución de energía para garantizar la seguridad del personal
Y equipo.
7 Mantenimiento, inspección y almacenamiento
7.1 El mantenimiento y la inspección deben ser realizados por profesionales antes de cortar todas las fuentes de alimentación.
7.2 Para garantizar el buen rendimiento de los estimulantes de tipo anfetamínico, el primer mantenimiento e inspección debe llevarse a cabo dentro de los seis meses siguientes al uso.
Luego mantenga e inspeccione al menos una vez al año. En condiciones de instalación severas, debe aumentarse la frecuencia de mantenimiento e inspección.
7.3 Si los artículos de mantenimiento e inspección fallan, por favor retire el polvo. B. Por favor, compruebe si las partes eléctricas de contacto están deformadas y dañadas, y retiren las partículas metálicas y quemen la superficie y sus alrededores.
El óxido, la acidificación y el polvo en la superficie de contacto causan un mal contacto, por lo que por favor realice varias operaciones manuales y mida la resistencia de contacto necesaria.d. Si el ATS está húmedo o se deja vacío durante mucho tiempo, por favor seque antes de encender la potencia. Después de retirar el polvo, utilice un megger de 500 V para medir la resistencia aislante de la fuente de alimentación normal y la fuente de alimentación de CA.
El lado de la carga y dos postes, incluida la resistencia al aislamiento, cuando se utilicen piezas vivas y placas metálicas, la resistencia al aislamiento no debe ser inferior a 10MQ.
7.4 anfetamina – Los estimulantes de tipo deben almacenarse en el mismo entorno que las condiciones normales de trabajo con medidas de prevención del polvo, la humedad y las colisiones. DN2R – 100
