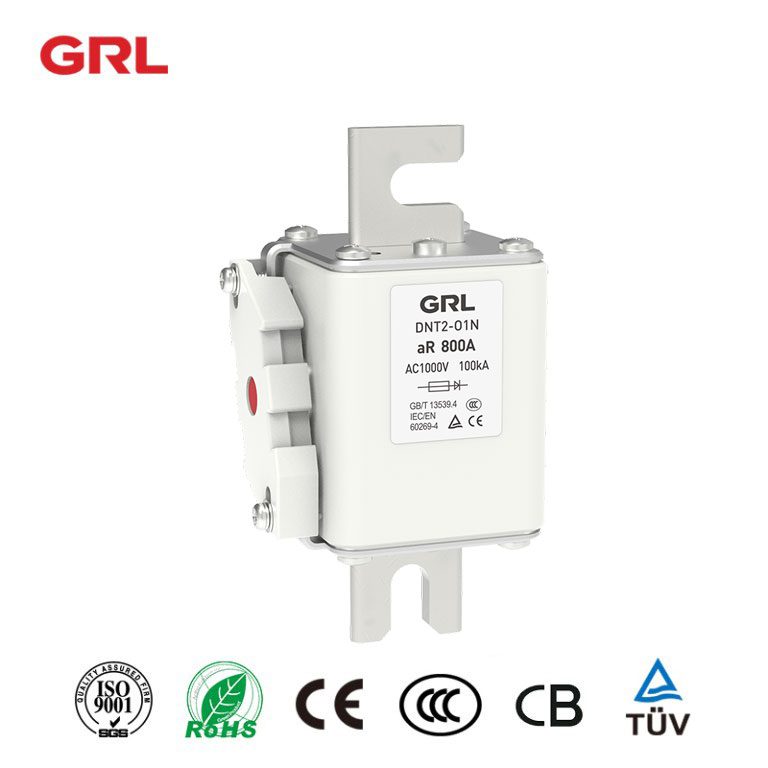

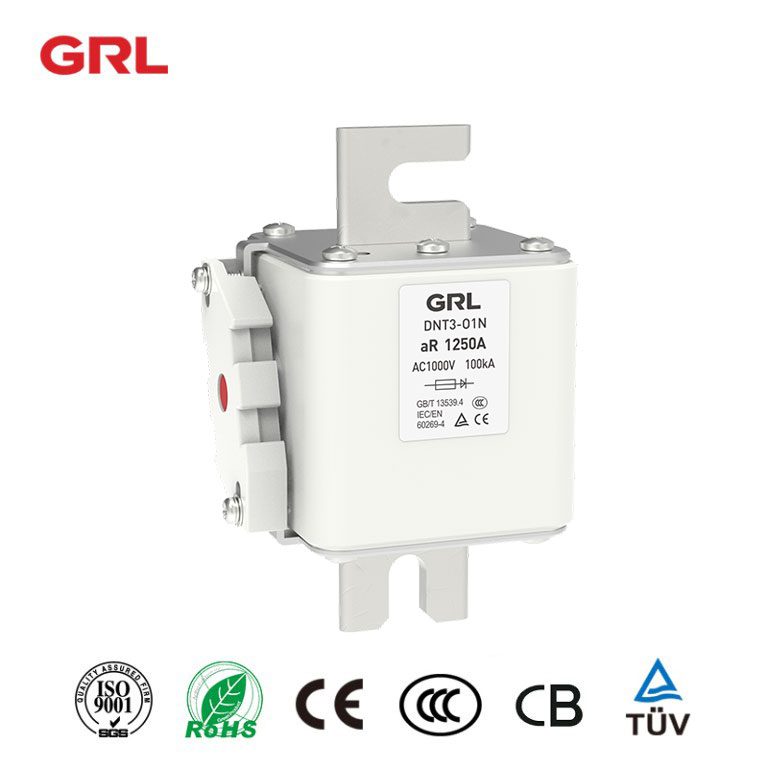

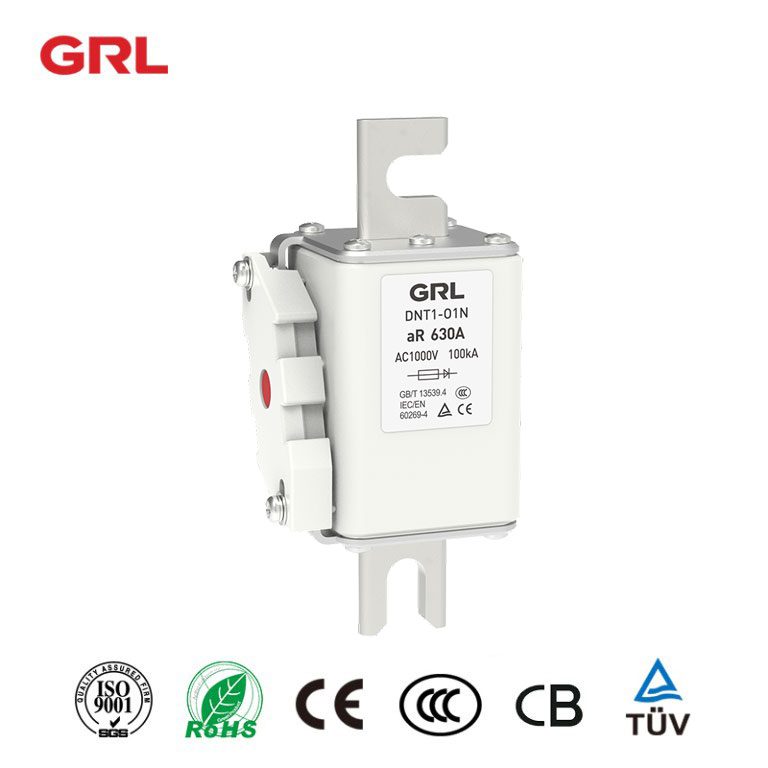

Fusibles de semiconductores GRL DNT-O1N Serie 160A ~ 1500A Fusible de protección de semiconductores 1000V aR

Fusibles de semiconductores GRL DNT – Serie O1N

Descripción del producto

El fusible de protección de equipos semiconductores de la serie DNT – – O1N es adecuado para sistemas AC, con una tensión nominal de 1000V y una corriente nominal de 160A ~ 150A. Se utiliza para la protección de cortocircuito de los componentes semiconductores y su equipo completo.

Todos los indicadores de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

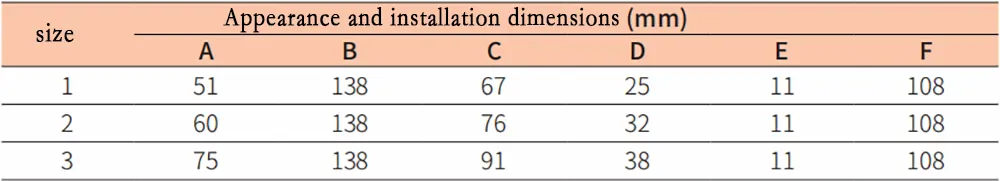

Dimensiones de apariencia e instalación

¿Cuáles son las diferencias entre los fusibles de semiconductores utilizados en aplicaciones AC versus DC?

<>

Los fusibles semiconductores, diseñados para proteger componentes electrónicos sensibles, presentan diferencias cuando se utilizan en aplicaciones de corriente alterna (AC) frente a corriente directa (DC). Estas diferencias se deben principalmente a las características distintivas de la potencia AC y DC, que afectan el comportamiento de los circuitos eléctricos y, en consecuencia, el diseño y funcionamiento de las espoletas utilizadas en estos circuitos.

& nbsp;

Diferencias en el design y la operación de fuse

1.Capacidad de interrupción:

& nbsp;

Espoletas de ac:En un circuito AC, la corriente atraviesa cero cada medio ciclo, lo que naturalmente ayuda a extinguir el arco que se forma cuando explota una espoleta. Por lo tanto, los fusibles de CA suelen tener una menor capacidad de interrupción en comparación con las espoletas de corriente continua.

& nbsp;

Espoletas de corriente continua:La corriente de DC no tiene cero – cruces como AC. Por lo tanto, cuando una espoleta DC explota, es más difícil interrumpir el flujo actual y apagar el arco. Las espoletas de DC necesitan tener una mayor capacidad de interrupción y a menudo se diseñan con huecos más grandes y materiales de arco más robustos.

& nbsp;

2.Voltage Ratings:

& nbsp;

Espoletas de ac:· La potencia de tensión de los fusibles de CA suele referirse a la tensión máxima de RMS que el fusible puede interrumpir de forma segura.

& nbsp;

Espoletas de corriente continua:Los fusibles de corriente continua deben ser evaluados para la tensión constante máxima que encontrarán. Dado que DC no tiene la reducción periódica de tensión como CA, los requisitos de potencia de tensión para espoletas de corriente continua son a menudo más estrictos.

& nbsp;

Tiempo – Características actuales:

& nbsp;

El tiempo – las características de la corriente pueden diferir debido a las diferentes formas en que las corrientes AC y DC afectan a los elementos térmicos y magnéticos dentro de la espoleta.

& nbsp;

Aplicación – Consideraciones específicas

& nbsp;

Corrientes de prisa:Los circuitos AC y DC pueden experimentar corrientes precipitadas, pero la naturaleza y duración de estas corrientes pueden diferir, impactando la elección y el diseño de la espoleta. Por ejemplo, grandes cargas capacitivas en circuitos de DC pueden conducir a corrientes de prisa significativas que requieren una consideración especial.

& nbsp;

Inductancia del circuito:La inductancia del circuito juega un papel más significativo en las aplicaciones DC, especialmente en la rápida ruptura del circuito, ya que la inductancia puede prolongar la duración del arco.

& nbsp;

Tamaño físico y construcción:Los espoletas de CDC pueden ser físicamente más grandes o construidos de manera diferente para manejar el arco sostenido sin degradación, especialmente en aplicaciones de alta tensión.

& nbsp;

Implicaciones prácticas

<>

Intercambiabilidad:Debido a estas diferencias, las espoletas normalmente no son intercambiables entre las aplicaciones AC y DC. El uso de una espoleta CA – fusible nominal en un circuito de corriente continua, o viceversa, puede dar lugar a una protección inadecuada y a posibles riesgos para la seguridad.

& nbsp;

Diseño y selección:Los ingenieros deben seleccionar cuidadosamente las espoletas en función de las características específicas de su aplicación prevista (AC o DC), teniendo en cuenta factores como el índice de tensión, la capacidad de interrupción, y la naturaleza de la carga y las corrientes de corriente.

& nbsp;

En conclusión, mientras que el propósito fundamental de los fusibles de semiconductores tanto en los circuitos AC como DC es proteger contra las condiciones de sobrecorriente, las diferencias en el comportamiento de AC y DC impactan significativamente el diseño, las habilitaciones y la aplicación de estos fusibles.

Comprender estas diferencias es crucial para el uso seguro y eficaz de los fusibles de semiconductores en diversas aplicaciones eléctricas y electrónicas.
