Fuse

Enlaces de fusibles aR para la protección de equipos semiconductores

Vínculos de fusa de la serie DNS – M1L para la protección de equipos semiconductores

aR Fuse links-1

Perfil del producto

DNS – M1LFusibleEl enlace para la protección de los equipos semiconductores, adecuado para el sistema DC, con una tensión nominal de 800V y una corriente nominal de 35a ~ 800a, se utiliza para la protección de cortocircuito de los componentes semiconductores y sus conjuntos completos de equipos. Todos los índices de rendimiento del producto cumplen con GB/t 13539.4/IEC 60269 – 4.

aR Fuse links-2

aR Fuse links-3

Vínculos de la serie J1J para la protección de equipos semiconductores

aR Fuse links-4

Perfil del producto

Los enlaces de fuse de la serie Dnt – J1J para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 690V y una corriente nominal de 100A ~1600A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links 5

aR Fuse links 6

Vínculos de la serie O1J para la protección de equipos semiconductores

aR Fuse links 7

Perfil del producto

Dnt – – Serie O1J ar FuseLos enlaces para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 1000V y una corriente nominal de 160A ~150A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.

Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links 8

aR Fuse links-9

Vínculos de la serie R1J para la protección de equipos semiconductores

aR Fuse links-10

Perfil del producto

Dnt – – R1JLos enlaces de fusa de serie para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 1300V y una corriente nominal de 160A ~ 1250A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.

Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links-11

aR Fuse links-12

Vínculos de fuse de la serie J1L para la protección de equipos semiconductores

aR Fuse links-13

Perfil del producto

Dnt – – serie J1L ar fuseLos enlaces para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 690V y una corriente nominal de 100A ~1600A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.

Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4

aR Fuse links-14

aR Fuse links-15

Vínculos de fusibles de la serie O1L para la protección de equipos semiconductores

aR Fuse links-16

Perfil del producto

Dnt – – Serie O1L ar FuseLos enlaces para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 1000V y una corriente nominal de 160A ~150A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.

Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4

aR Fuse links-17

aR Fuse links-18

Vínculos de fuse de la serie R1L para la protección de equipos semiconductores Dnt – – R1L

aR Fuse links-19

Perfil del producto

Los enlaces de fusibles de la serie Dnt – R1L para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 1300V y una corriente nominal de 160A ~ 1250A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links-20

aR Fuse links-21

Vínculos de fusión de la serie J1N para la protección de equipos semiconductores

aR Fuse links-22

Perfil del producto

Los enlaces de la serie Dnt – – J1N para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 690V y una corriente nominal de 100A ~1600A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links-23

aR Fuse links-24

Vínculos de fusión de la serie O1N para la protección de equipos semiconductores

aR Fuse links-25

Perfil del producto

Los enlaces de fusibles de la serie Dnt – – O1N para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 1000V y una corriente nominal de 160A ~1500A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links-26

Vínculos de fusión de la serie R1N para la protección de equipos semiconductores

aR Fuse links-27

Perfil del producto

Los enlaces de fusibles de la serie Dnt – R1N para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 1300V y una corriente nominal de 160A ~ 1250A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/*IEC 60269 – 4.

aR Fuse links-28

aR Fuse links 29

Vínculos de fusión de la serie J1R para la protección de equipos semiconductores

aR Fuse links 30

Perfil del producto

Los enlaces de fusibles de la serie Dnt – J1R para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 690V y una corriente nominal de 100A ~1600A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links 31

aR Fuse links 32

Vínculos de fusión de la serie O1R para la protección de equipos semiconductores

aR Fuse links 33

Perfil del producto

Los enlaces de la serie Dnt – – O1R para la protección de equipos semiconductores son adecuados para sistemas de corriente alterna, con una tensión nominal de 1000V y una corriente nominal de 160A ~1500A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links 34

aR Fuse links 35

Vínculos de fusión de la serie R1R para la protección de equipos semiconductores

aR Fuse links 36

Perfil del producto

Los enlaces de fusibles de la serie Dnt – R1R para la protección de equipos semiconductores son adecuados para sistemas AC, con una tensión nominal de 1300V y una corriente nominal de 160A ~ 1250A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links 37

aR Fuse links 38

Vínculos de fusión DNT5 – R1J para la protección de equipos semiconductores

aR Fuse links 39

Perfil del producto

El enlace de fusible DNT5 – R1J para la protección de los equipos semiconductores es aplicable al sistema AC. La tensión nominal es de 1300V y la corriente nominal es 1000A ~2500A. Se utiliza para la protección de cortocircuito de los componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links 40

aR Fuse links 41

RNT6 – O1J Enlaces de fusión para la protección de equipos semiconductores

aR Fuse links 42

Perfil del producto

RNT6 – El enlace de fusible O1J para la protección de los equipos semiconductores es aplicable al sistema AC. La tensión nominal es de 1000V y la corriente nominal es 1250A ~39000A. Se utiliza para la protección de cortocircuito de los componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links 43

aR Fuse links 44

Enlaces de fusión de la serie NGT para la protección de equipos semiconductores

aR Fuse links 45

Perfil del producto

Los enlaces de fusibles de la serie NGT para la protección de equipos semiconductores son aplicables a los sistemas AC. Las tensiones nominales son 400V, 690V y 1000V, y la corriente nominal es de 10A ~ 800A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links 46

aR Fuse links 47

Enlaces de fusa de la serie NGTC para la protección de equipos semiconductores

aR Fuse links 48

Perfil del producto

Los enlaces de fusibles de la serie NGTC para la protección de equipos semiconductores son aplicables a los sistemas AC. Las tensiones nominales son 400V, 690V y 1000V, y la corriente nominal es de 10A ~ 800A. Se utilizan para la protección de cortocircuito de componentes semiconductores y sus conjuntos completos de equipos.
Todos los índices de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

aR Fuse links 49

aR Fuse links 50

¿Pueden los fusibles proporcionar protección contra sobrecargas en todos los circuitos?

Los fusibles están diseñados para proporcionar protección contra sobrecargas en muchos tipos de circuitos, pero pueden no ser adecuados para todos los circuitos o aplicaciones.aR Fusa

La protección contra sobrecargas se refiere a la capacidad de un dispositivo de protección, como un fusible, para interrumpir el flujo de corriente cuando excede un determinado nivel predeterminado durante un determinado período de tiempo.aR Fusa

He aquí algunas consideraciones con respecto a la protección contra sobrecarga con espoletas:

1.Tiempo – Características actuales:EspoletasSe califican con tiempo específico – características actuales, que definen su tiempo de respuesta a eventos sobreactuales. Los fusibles están diseñados para operar dentro de un tiempo específico – curva de corriente, lo que indica la cantidad de tiempo que toma para que un fusible se abra (es decir, interrumpir el circuito) a diferentes niveles de sobrecorriente.

Los diferentes tipos de espoletas pueden tener diferentes tiempos – características actuales, y el tipo apropiado de espoleta debe seleccionarse en función de los requisitos específicos del circuito y del equipo protegido. Para algunos circuitos, es posible que las características de tiempo y corriente de los espoletas no sean adecuadas para proporcionar una protección adecuada contra la sobrecarga.

2. Corriente inrush: corriente inrush es una corriente inicial alta que fluye a través de un circuito cuando el equipo eléctrico está encendido o energized.aR Fusa

Algunos dispositivos eléctricos, tales como motores, transformadores y condensadores, pueden tener altas corrientes de inanición que exceden la corriente normal de funcionamiento del circuito. Es posible que sea necesario seleccionar o coordinar cuidadosamente las espoletas para permitir corrientes de infusión sin tropiezos falsos debido a eventos temporales de sobrecorriente.

3. Sensibilidad a las condiciones ambientales: las espoletas pueden ser sensibles a condiciones ambientales como la temperatura y la humedad, que pueden afectar su rendimiento. Algunos tipos de espoletas, como las espoletas térmicas, pueden tener índices de temperatura específicos o limitaciones de humedad que deben tenerse en cuenta al seleccionarlos para la protección contra sobrecargas en ciertos ambientes.aR Fusa

4. Características de la carga: el tipo de carga que se protege también puede afectar a la idoneidad de los fusibles para la protección contra sobrecargas. Ciertos tipos de cargas, tales como cargas inductivas (por ejemplo, motores) o cargas capacitivas, pueden tener características únicas que deben tenerse en cuenta al seleccionar espoletas para la protección contra sobrecargas.

Por ejemplo, las cargas inductivas pueden generar altas corrientes transitorias durante el arranque o parada del motor, lo que puede requerir consideraciones especiales en la selección o coordinación de espoletas.

5.Requisitos de circuito: los requisitos específicos del circuito protegido, como el nivel de tensión, los niveles de corriente de falla y la coordinación del sistema, deben tenerse en cuenta al seleccionar espoletas para la protección contra sobrecargas.

La coordinación con otros dispositivos de protección, como interruptores de circuitos u otros fusibles en el mismo circuito, puede ser necesaria para garantizar una protección adecuada contra la sobrecarga y una coordinación selectiva.

En algunos casos, otros tipos de dispositivos de protección, como los interruptores en miniatura (MCC), pueden ser más adecuados para proporcionar protección contra la sobrecarga en determinados circuitos, dependiendo de los requisitos específicos del circuito y del equipo que se esté protegiendo.aR Fuse

Los MCBS están diseñados para viajar automáticamente cuando se produce un evento sobrecorriente, proporcionando una protección similar a los fusibles pero con características y características diferentes. Es importante consultar con un ingeniero o electricista cualificado para determinar el dispositivo de protección más adecuado para un circuito determinado en función de sus necesidades y condiciones específicas.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

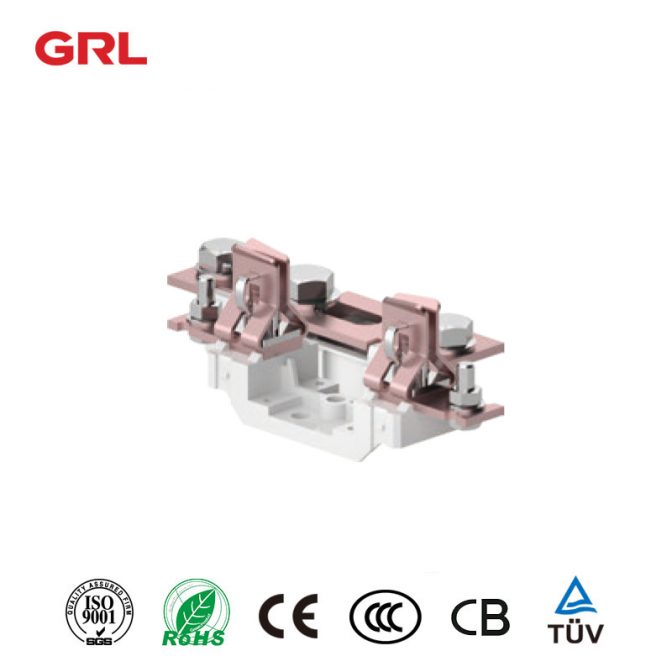

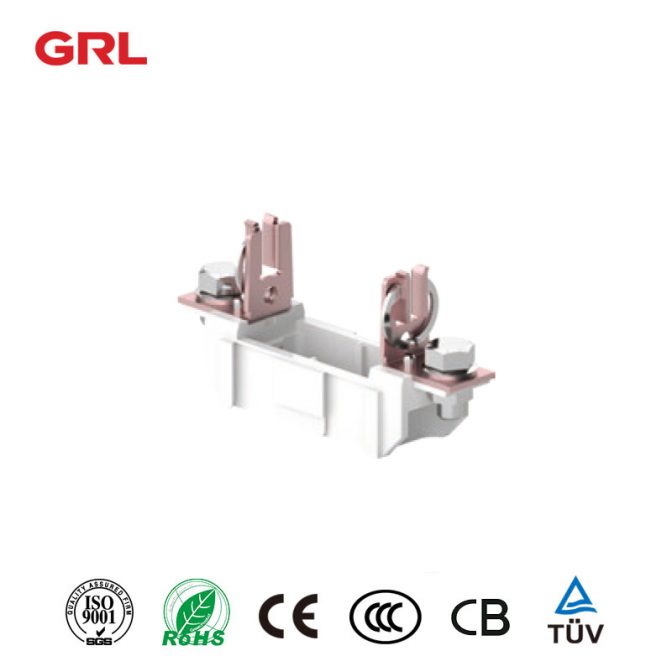

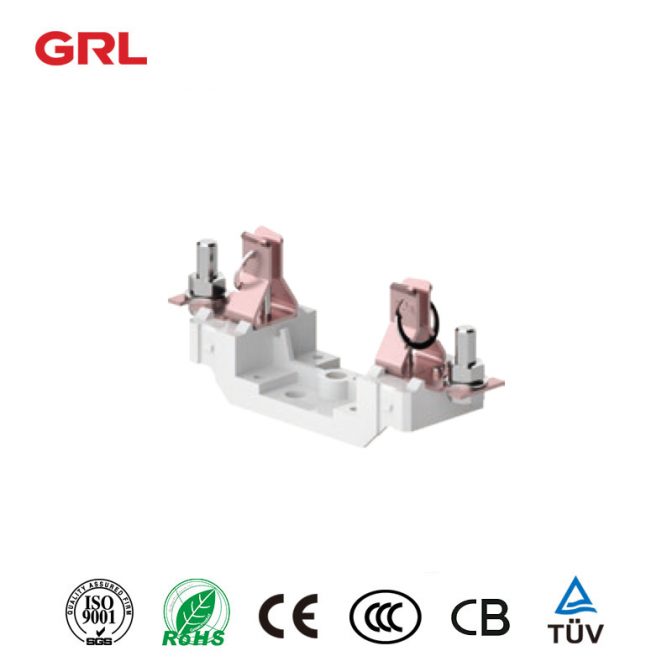

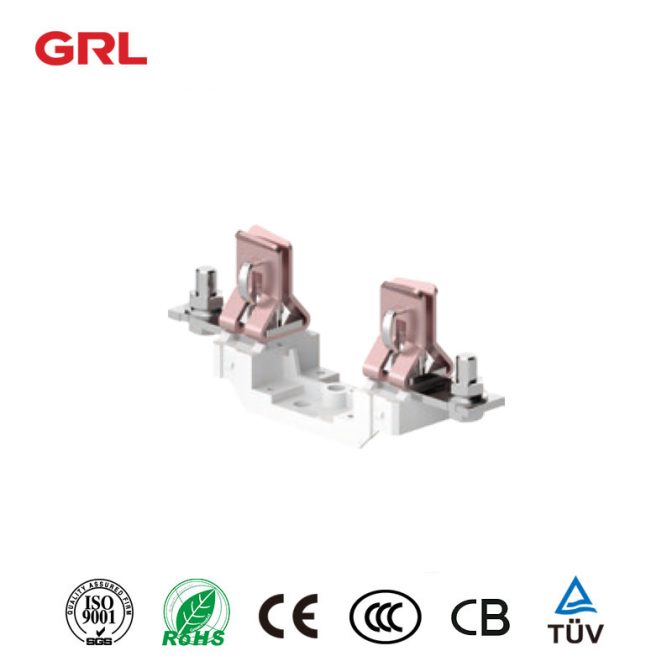

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

Interruptor aislante AC

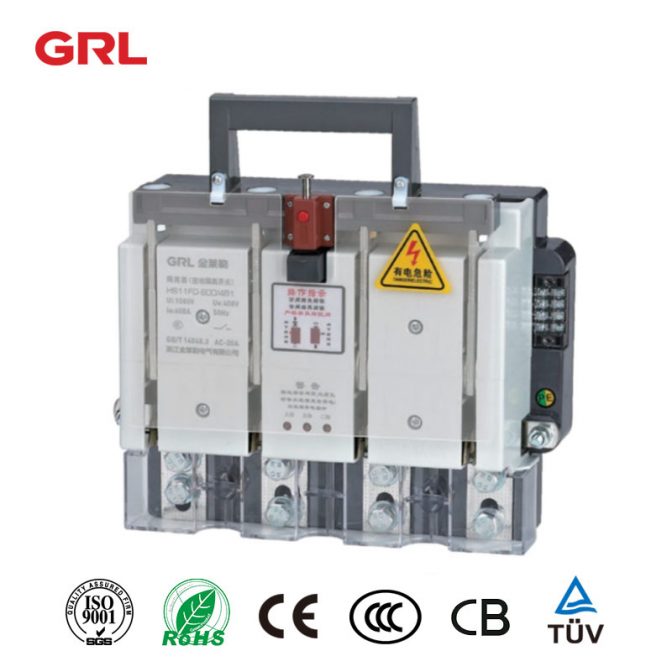

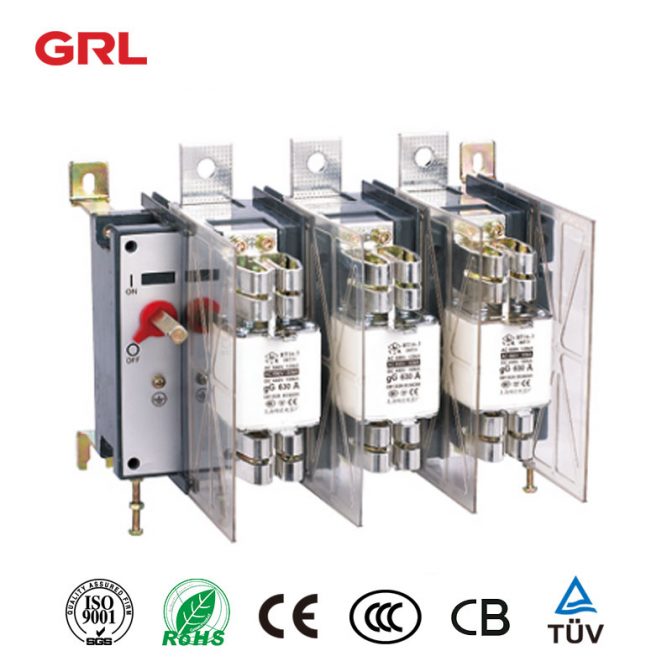

Grupo de fusibles y desconectores de la serie HH15 125A – 2500A

Serie HH15

Grupo de espoletas de disconector y desconector

Disconnector fuse-1

Panorama general del diseño de la espoleta del disconector

El grupo de fusibles de desconexión de la serie HH15 y el interruptor de desconectado (en lo sucesivo, «switch») incluyen las series QSA, las series QA y las series QP, que son aplicables principalmente a los circuitos de distribución y a los circuitos de motor con alta corriente de cortocircuito, ya que el interruptor principal o interruptor principal funciona con poca frecuencia a mano. Los interruptores de la serie QSA se pueden utilizar para la protección de cortocircuitos.

El interruptor cumple con los estándares GB/T 14048.3 e IEC60947 – 3 y se utiliza ampliamente en juegos completos de bajo voltaje de tipo cajón superior.

Las condiciones normales de trabajo y de instalación de la espoleta de disconector

La temperatura del aire ambiente no deberá ser superior a + 40 °, no inferior a – 5 °, y la temperatura media en un plazo de 24 horas no excederá de +35 °.

La altitud del lugar de instalación no superará los 2000m.

Cuando la temperatura del aire ambiente sea de +40 °C, la humedad relativa no superará el 50 %. A una temperatura más baja, se permite una humedad relativa más alta, por ejemplo, 90% a 20 °C. Se adoptarán medidas especiales para la condensación ocasional por cambios de temperatura.

El nivel de contaminación del entorno circundante es de 3 polos.

El interruptor se instalará en un lugar sin sacudidas significativas, vibraciones de choque e invasión de lluvia y nieve. Al mismo tiempo, el lugar de instalación estará libre de medios explosivos peligrosos y los medios estarán libres de gas y polvo suficientes para corroer el metal y el aislamiento de daños.

Características estructurales

El interruptor adopta el modo de operación de rotación frontal, que está compuesto por mecanismo operativo, sistema de contacto, mango, etc.

El interruptor adopta una estructura completamente cerrada y es operado por almacenamiento de energía primaveral. La velocidad de cierre y rotura del interruptor es independiente de la velocidad de acción del operador, con el fin de garantizar la seguridad de los operadores y equipos.

El interruptor es un sistema de contacto con un rendimiento único. El sistema de contacto móvil se forma directamente a partir de la barra de cobre roja. La pieza de contacto móvil es de estructura puente y tiene una función de ajuste automático, de modo que puede asegurar efectivamente el contacto de línea cuando está conectado con el contacto estático, asegurando así la estabilidad del aumento de temperatura del producto.

El mango de operación se puede instalar en la puerta del armario del interruptor. Cuando la puerta del armario está cerrada, el mango encaja con la palanca de funcionamiento del interruptor. Cuando el interruptor está en posición cerrada, el mango está entrelazado con la puerta del armario para evitar que la puerta del armario se abra.

El interruptor también está equipado con un eje de extensión, y la longitud especial se puede personalizar por separado.

Leer en la página web¿Qué es el interruptor de aislamiento?

Disconnector fuse-2

Parámetros técnicos principales de la espoleta de disconector

HH15 (QSA) – -/ – –
Especificaciones

QSA –

125

 QSA –

160

 QSA –

250

 QSA –

400

 QSA –

630

 QSA –

800

 QSA –

1000

QSA –

1250
Número de postes principales

3,3N, 4

 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4

3,3N, 4
Tensión de aislamiento nominal Ui

V

 1000 1000 1000 1000 1000 1000 1000 1000
Impulso nominal de resistencia a la tensión Uimp

KV

 12 12 12 12 12 12 12

12
Tensión de trabajo nominal UE

V

 415/690V 415/690V 415/690V 415/690V 415/690V 415/690V 415/690V

415/690V
Corriente de calefacción acordada

A

 125 160 250 400 630 800 1000

1250
Corriente de trabajo nominal

A

 125/100 160/100 250/ 200 400/ 315 630/ 500 800/ 500 1000/ 800

1250/1000
Corriente de cortocircuito limitador nominal

Ka

 100/50 100/50 100/50 100/50 100/50 100/50 100/50 100/50
Vida mecánica

tiempo

 15000 12000 12000 12000 3000 3000 1000

1000
Vida eléctrica

tiempo

 1000 300 300 300 200 150 100

100
Tamaño de la espoleta

<>

 00 00 1 2 3 3 (RS3) – 1250

4
Par de funcionamiento

Nm

 7,5 16 16 16 30 30 38

38
Corriente de calefacción acordada de contacto auxiliar<>ITH 400V,AC – 15A

4

 4 4 4 4 4 4

4
HH15 (QA) – -/ – –
Especificaciones

QSA –

125

 QSA –

160

 QSA –

200

 QSA –

400

 QSA –

630

 QSA –

1000

 QSA –

1250

QSA –

1600
Número de postes principales

3,3N, 4

 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4
Tensión nominal de aislamiento Ui

V

 1000 1000 1000 1000 1000 1000 1000

1000
Impulso nominal de resistencia a la tensión Uimp

KV

 12 12 12 12 12 12 12 12
Tensión de trabajo nominal UE

V

 415/690V 415/690V 415/690V 415/690V 415/690V 415/690V 415/690V

415/690V
Corriente de calefacción acordada

A

 125 160 200 400 630 1000 1250

1600
Corriente de trabajo nominal: ac – 23B

A

 12 160 200/160 400 630400 1000/630 1250/1000

1600/1000
Calificación corta – tiempo de resistencia a la corriente ICW

Ka/1s

 5 5 5 12,6 12,6 25 50

50
Vida mecánica

tiempo

 15000 15Índices 12000 3000 3000 3000 1000

1000
Vida eléctrica

tiempo

 1000 1000 1000 300 300 150 100

100
Par de funcionamiento

Nm

 7,5 7,5 7,5 16 16 30 38

38
Corriente de calefacción acordada de contacto auxiliarITH 400V,AC – 15A

4

 4 4 4 4 4 4

4
HH15 (QP) – -/ – –
Especificaciones

QSA –

250

 QSA –

400

 QSA –

630

 QSA –

1000

 QSA –

1250

 QSA –

1600

 QSA –

2000

QSA –

2500
Número de postes principales

3,3N, 4

 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4

3,3N, 4
Tensión nominal de aislamiento Ui

V

 1000 1000 1000 1000 1000 1000 1000

1000
Impulso nominal de resistencia a la tensión Uimp

KV

 12 12 12 12 12 12 12

12
Tensión de trabajo nominal UE

V

 415/690V 415/690V 415/690V 415/690V 415/690V 415/690V 415/690V

415/690V
Corriente de calefacción acordada

A

 250 400 630 1000 1250 1600 2000

2500
Corriente de trabajo nominal690V:ac – 21B

A

 250 400 630 1000 1250 1600 2000

2500
Corriente de trabajo nominal415V: ac – 22B

A

 250 400 630 1000 1250 1600 2000

2500
Calificación corta – tiempo de resistencia a la corriente ICW

Ka/1s

 8 25 25 25 50 50 60

60
Vida mecánica

tiempo

 15000 15000 12000 12Índices 3000 3000 500

2000
Vida eléctrica

tiempo

 1000 1000 200 150 100 100 100

100
Par de funcionamiento

Nm

 16 16 16 30 38 38 38

38
Corriente de calefacción acordada de contacto auxiliarITH 400V,AC – 15A

4

 4 4 4 4 4 4

4

Dimensiones de contorno e instalación del grupo de espoletas de la serie HH15 (QSA)

Disconnector fuse-3

Disconnector fuse-4

Disconnector fuse-5

Disconnector fuse-6

Disconnector fuse-6

Disconnector fuse-7

Disconnector fuse-8

Disconnector fuse-9

Disconnector fuse-10

Disconnector fuse-11

Disconnector fuse-12

Disconnector fuse-13

Disconnector fuse-14

Disconnector fuse-15

Disconnector fuse-16

Disconnector fuse-17

Dimensiones de instalación de espoletas de disconector de los desconectores de la serie HH15 (QA)

Disconnector fuse-18

Disconnector fuse-19

Disconnector fuse-20

Disconnector fuse-21

Disconnector fuse-22

Disconnector fuse-23

Dimensiones de instalación de los desconectores de la serie HH15 (QP)

Disconnector fuse-24

Disconnector fuse-25

Disconnector fuse-26

Disconnector fuse-27

Disconnector fuse-28

Tamaño de apertura del panel

Disconnector fuse-29

Instrucciones de pedido

La unidad de pedido deberá indicar la forma y características del interruptor, el nivel de tensión, el nivel de corriente, el número de postes, el modo de operación y la cantidad, etc. Para pedidos especiales, por favor consulte nuestro departamento técnico Disconector Fusible Disconector Fusible
Por ejemplo:
HH15 (QSA) – 125/3 400V corriente de espoleta 100A 10 conjuntos
HH15 (QA) – 200/3 380V 10 conjuntos
HH15 (QP) – 2000/32 380V 10 conjuntos

Aislador encendido o apagado

Comprender la función del interruptor de aislamiento

Debe preverse el aislamiento de la fuente de alimentación para el mantenimiento, la reparación o el uso de emergencia. Aquí es donde entra en juego el interruptor de aislamiento. En este artículo, vamos a echar un vistazo más de cerca al propósito y funcionamiento de los interruptores de desconexión.

& nbsp;

¿Qué es un interruptor de aislamiento?

El interruptor de aislamiento, también conocido como interruptor de desconexión o interruptor de aislamiento, es una parte importante del circuito eléctrico. Su función principal es asegurar que un circuito o dispositivo esté completamente aislado de su fuente de energía.

& nbsp;

¿Cómo funciona el interruptor de aislamiento?

Los interruptores de aislamiento funcionan separando físicamente un circuito de la fuente de energía. Esencialmente proporciona una ruptura en la continuidad eléctrica, impidiendo el flujo de corriente eléctrica. Esto asegura que no se transfiere corriente al circuito o equipo que necesita ser reparado.

& nbsp;

Características clave de los interruptores de aislamiento:

1 .Operación manual:Por lo general, los interruptores de aislamiento son operados manualmente. Esto significa que una persona debe activar manualmente el interruptor para cortar la energía.

2 .Aislamiento visible:El interruptor de aislamiento está diseñado para mostrar claramente su estado. Esto asegura que cualquier persona cercana pueda determinar fácilmente si un circuito está aislado.

3 .Mecanismo de bloqueo:· Muchos interruptores aislantes están equipados con un mecanismo de bloqueo. Esto permite al personal autorizado bloquear el interruptor en la posición de apagado, evitando la reactivación accidental o no autorizada del circuito.

4 .Múltiples polos:Algunos interruptores de desconexión tienen múltiples polos, lo que significa que pueden desconectar múltiples fuentes de energía al mismo tiempo. Esta característica resulta particularmente ventajosa en sistemas eléctricos intrincados.

& nbsp;

Escenarios de aplicación del interruptor de aislamiento:

& nbsp;

Los interruptores de aislamiento se utilizan ampliamente en diversas industrias y lugares, entre ellos:

1 .Instalaciones industriales:Interruptores de aislamientoSon muy importantes en entornos industriales donde hay maquinaria grande y equipo de alta tensión.

2 .Edificios comerciales:En los edificios comerciales, los interruptores de aislamiento se utilizan para aislar la energía a zonas o equipos específicos a fin de garantizar la seguridad del personal de mantenimiento.

3 .Entorno residencial:Los interruptores de aislamiento se utilizan en los hogares para interrumpir la energía de un circuito específico durante las reparaciones o renovaciones.

4 .Situaciones de emergencia:· En caso de emergencia, como un incendio o fallo eléctrico, los interruptores de aislamiento proporcionan una manera rápida y eficiente de cortar la energía a la zona afectada.

En general, los interruptores de aislamiento son dispositivos básicos de seguridad en el campo de la ingeniería eléctrica. Su objetivo principal es aislar un circuito o equipo de su fuente de alimentación para garantizar la seguridad del personal y equipo de mantenimiento durante el mantenimiento o emergencias.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl&gt;Enlace de fusibles· Producto > >

Haga clic para verInterruptor de aislamiento· Producto > >

Busbar Clamp,Sistema de busbar de 100 mm

Laminado, barra de bus de cobre, abrazadera de fijación

Las barras de buses laminados son una excelente opción para aplicaciones de alta corriente debido a su capacidad para distribuir la electricidad de manera uniforme. Gracias a su laminación, múltiples capas de metal se unen firmemente. Esto crea un producto robusto que puede soportar un uso pesado.

Las barras de cobre son una gran opción para los conductores eléctricos porque tienen alta conductividad. Esto da lugar a un aumento de la capacidad de carga de corriente y una menor impedancia en comparación con los conductores sólidos.

Clamp FC Flexibar

Laminado

Barra de cobre

Consiste en 2 tornillos galvanizados y 8.8 de grado M8

FC Flexibar Clamp

BC acrilada – abrazadera de la barra de acero

Fijación de pinzas

Laminado

Barra de cobre

Compuesto por 2 láminas de acero galvanizado con robs y tornillos, tornillos de 8.8 grados más largos pueden hacer la distancia del clip hasta 50 mm

BC Ribbed-steel Busbar Clamp

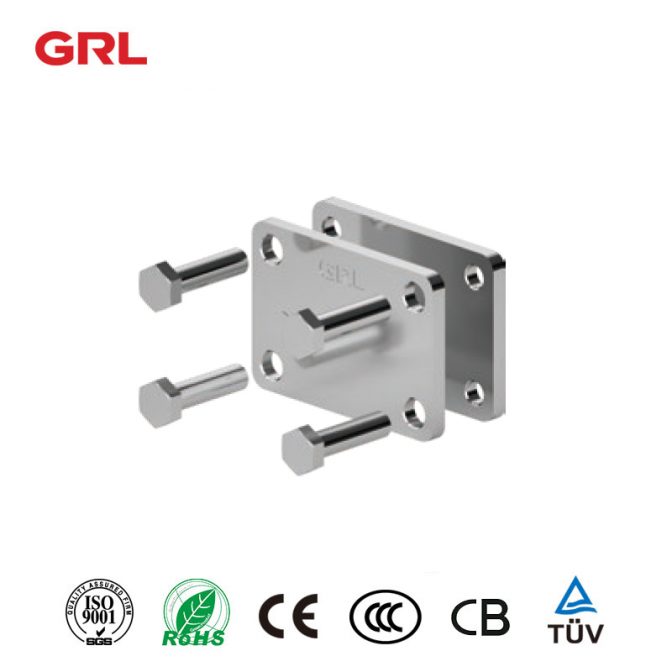

Clampa de barra de bus de alta corriente de HCBC

Fijación de pinzas

Laminado

Barra de cobre

Fabricados con materiales no magnéticos, utilizados para la conexión máxima de corriente entre barras flexibles GRL y barras rígidas de cobre, como terminales de transformadores

HCBC High Current Busbar Clamp

Los clips de retención se utilizan para conectar componentes eléctricos a barras de cobre. Las barras de cobre laminado y los clips de retención son componentes esenciales en muchos sistemas eléctricos. Esta abrazadera de cobre laminado es ideal para conectar barras rígidas de cobre a terminales de transformadores. Sus tornillos de clase 8.8 M8 lo convierten en una opción duradera y fiable para las conexiones de corriente máxima.

Los clips de retención de barras de cobre laminados son ideales para aplicaciones en las que se hacen conexiones de alta corriente entre barras rígidas de cobre como barras flexibles de buses GRL y terminales de transformadores.

Sistema de busbar de 60 mm,Busbar Clamp

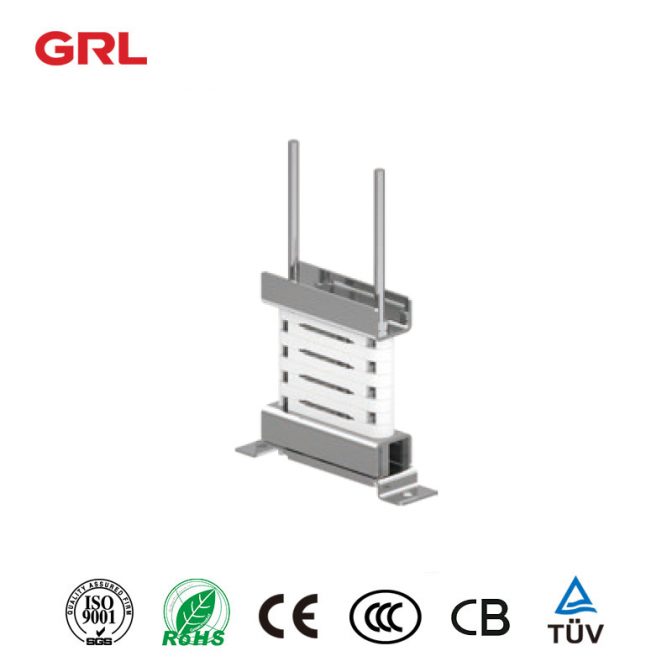

Flexible, Busbar Clip Fixing

La fijación flexible de la abrazadera de la barra de bus es un producto único. Proporciona una solución para los ingenieros eléctricos que desean asegurar barras de bus en una variedad de ambientes. Fabricado en material duradero y flexible, este producto puede ser de fácil tamaño, por lo que es ideal para una variedad de aplicaciones.

Además, la fijación de pinzas de busbar se puede utilizar tanto en ambientes interiores como al aire libre, lo que lo convierte en un producto versátil para una variedad de proyectos.

DN62337

Flexible

Fijación del clip de la barra de bus

40 – 63 mm

1.115KG

DN62337 Flexible Busbar Clip Fixing

DN62338

Flexible

Clip de fijación de barras de bus

80 – 100 mm

1,613KG

DN62338 Flexible Busbar Clip Fixing

DN62355

Flexible

Clip de fijación de barras de bus

Máx. de 24 mm

0,028KG

DN62355 Flexible Busbar Clip Fixing

DN62356

Flexible

Clip de fijación de barras de bus

Máx. de 32 mm

0,042KG

DN62356 Flexible Busbar Clip Fixing

DN62357

Flexible

Clip de fijación de barras de bus

40 – 63 mm

0,167KG

DN62357 Flexible Busbar Clip Fixing

DN62358

Flexible

Clip de fijación de barras de bus

80 – 100 mm

0,283KG

DN62358 Flexible Busbar Clip Fixing

DN62359

Flexible

Clip de fijación de barras de bus

15,5 – 120 mm

2,3 kg

DN62359 Flexible Busbar Clip Fixing

Los retenedores flexibles de clips de busbar están hechos de acero inoxidable 304 y poliamida, haciéndolos duraderos y resistentes al desgaste. Buen efecto de aislamiento térmico y fácil instalación.

Además, el producto soporta hasta 8 conductores paralelos, lo que facilita la instalación y ayuda a garantizar un espaciado adecuado para una refrigeración óptima. Es adecuado para el sistema de busbar de 60 mm. Si tiene alguna pregunta, póngase en contacto con nosotros en [email protected].

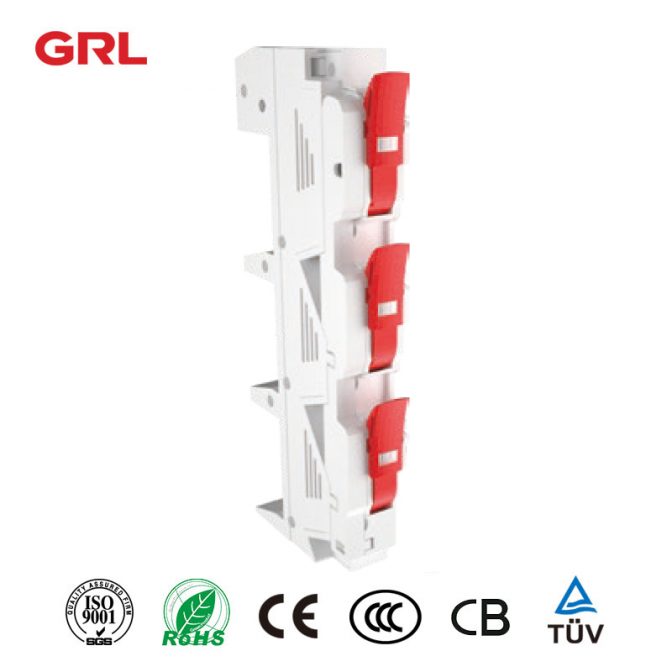

Base de fusible,Sistema de busbar de 60 mm,Switch de desconexión de fusible

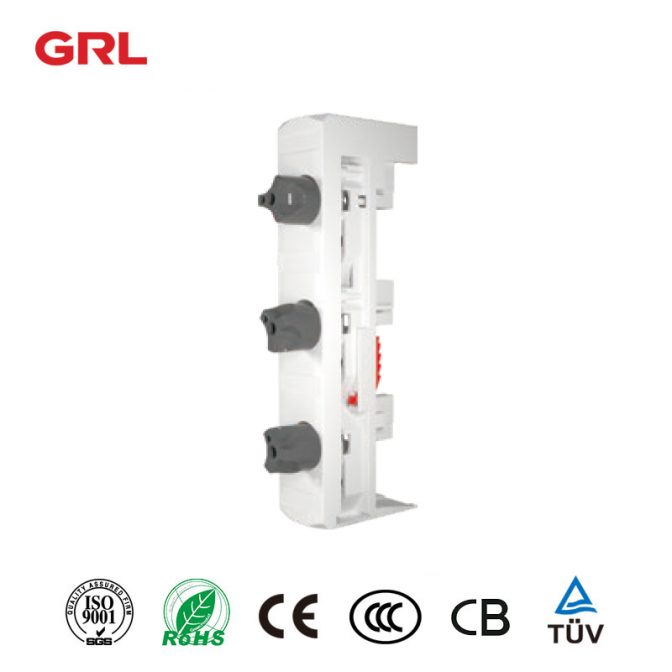

16A – 63A, Base de la caja de fusibles de barra de bus, tipo D

16A – 63A, D – Type Busbar Fuse Block Base, es una opción fiable y asequible para aquellos que necesitan un bloque de fusibles de busbar. Se utiliza para proteger el circuito en caso de sobrecarga o cortocircuito.

Esta caja de fusibles está diseñada para una fácil instalación y mantenimiento. Este producto está hecho de materiales de alta calidad y es duradero. También es fácil de instalar y viene con todo el hardware necesario.

DN56235

Caja de fusibles de busbar

D Tipo

Base de fusibles

16A

400VAC/250VDC

Tamaño de la espoleta D01

DNTF5-D01 16A-63A Busbar Fuse Box Base D Type

DN56236

Base fusa de busbar

D Tipo

63A 400VAC/250VDC

Tamaño de la espoleta D02

DN56236 16A-63A Busbar Fuse Box Base D Type

DN56246

Base fusa de busbar

D Tipo

25A

500VAC/500VDC

Tamaño de la espoleta D II

DN56246 16A-63A Busbar Fuse Box Base D Type

DN56247

Base fusa de busbar

D Tipo

63A

500VAC/500VDC

Tamaño de la espoleta D III

DN56247 16A-63A Busbar Fuse Box Base D Type

Esta base de fusibles 16A-63A es un componente esencial de cualquier sistema de 60 busbar. La caja está hecha de una carcasa de plástico durable e incluye un conjunto de tornillos y tuercas para una instalación fácil.

La corriente nominal es de 16A, 25A, 63A respectivamente, puede soportar la corriente de impulso de 6kV, y la capacidad de rotura del fusible es de 50KA. Si tiene alguna pregunta sobre nuestros productos, por favor no dude en ponerse en contacto con nosotros en [email protected].

Switch de cuchillo

serie HS11FD Cuchillo desconexión tipo de interruptor a prueba de errores con función de puesta a tierra – aislador

Switch de desconexión de cuchillo serie HS11FD

Tipo a prueba de errores con función de puesta a tierra – Interruptor de desconexión de cuchillo de aislamiento

Knife Disconnect Switch -1

Panorama general del producto

El interruptor de la serie HS11FD fue originalmente un cambio de tipo de cuchillo – over switch, y luego fue rediseñado y mejorado en un aislador a prueba de errores con función de puesta a tierra (en lo sucesivo, el interruptor), que añadió un mecanismo mecánico de bloqueo, salida de señal de apertura y cierre, función de puesta a tierra y función de indicación en vivo.

& nbsp;

Resolvió eficazmente los problemas técnicos de la dificultad de puesta en tierra del interruptor de baja tensión, el peligro oculto de cerrar con alambre de tierra, y propensos a accidentes de seguridad.

Tiene una estructura sencilla y cómoda puesta a tierra, puede prevenir la aparición de la conmutación en el accidente con alambre de tierra y la ocurrencia de accidente de interruptor de brocha cargado.

El estado de diseño de este interruptor se divide en potencia en estado y estado de puesta a tierra. Este interruptor cumple los requisitos de la norma GB14048.3 – 2008.

Seguir leyendo¿Qué es un interruptor de cuchillo??

Condiciones normales de trabajo e instalación

La temperatura del aire ambiente no es superior a + 40 °C ni inferior a – 5 °.

La altitud del lugar de instalación no superará los 2000m.

Humedad: Cuando la temperatura máxima es de +40 °C, la humedad relativa del aire no supera el 50%.

A una temperatura más baja, se puede permitir una humedad relativa más alta, como 90% a 20 °C. Deben tomarse las medidas correspondientes para la condensación ocasional debido a cambios de temperatura.

El nivel de contaminación del medio ambiente circundante es el nivel 3.

El interruptor se instalará en un lugar sin sacudidas significativas, vibraciones de choque e invasión de lluvia y nieve.

Al mismo tiempo, el lugar de instalación estará libre de un medio explosivo peligroso y el medio estará libre de gas y polvo suficientes para corroer el metal y el aislamiento de daños.

Knife Disconnect Switch -2

Desconectar el cuchillo Conmutar los principales parámetros técnicos

Corriente de calefacción acordada (A)

200

 400

600
Tensión nominal de aislamiento (V)

1000

 1000 1000
Tensión de trabajo nominal (V)

400

 400

400
Vida mecánica (Times)

1600

 1000

1000
Calificación corta – tiempo de resistencia a la corriente (kA)

10

 20

25
Fuerza operativa (N)

≤ 300

 ≤400

≤ 400

Instrucciones de pedido

Debido a la adición de la función de indicación en vivo a esta serie de interruptores, hay requisitos de secuencia de fase para el suministro de energía en el circuito interno.

Por favor, indique que la línea cero (polo N) está en el lado izquierdo o derecho al hacer el pedido, e indicar también el nivel actual, el modo de cableado y la cantidad.

Por favor consulte nuestro departamento técnico para pedidos especiales. Por ejemplo: HS11FD – 200/481 N polo está en el lado derecho de 10 conjuntos.

Knife Disconnect Switch -3

Knife Disconnect Switch -4

Knife Disconnect Switch -5

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver grlInterruptor de cuchillo· Producto > >

Haga clic para verFusible GRL· Producto > >

Switch de cuchillo

Interruptor de cuchillo abierto de la serie HD (HS) y interruptor de cambio de tipo cuchillo

Backend timeout, please retry it laterBackend timeout, please retry it later

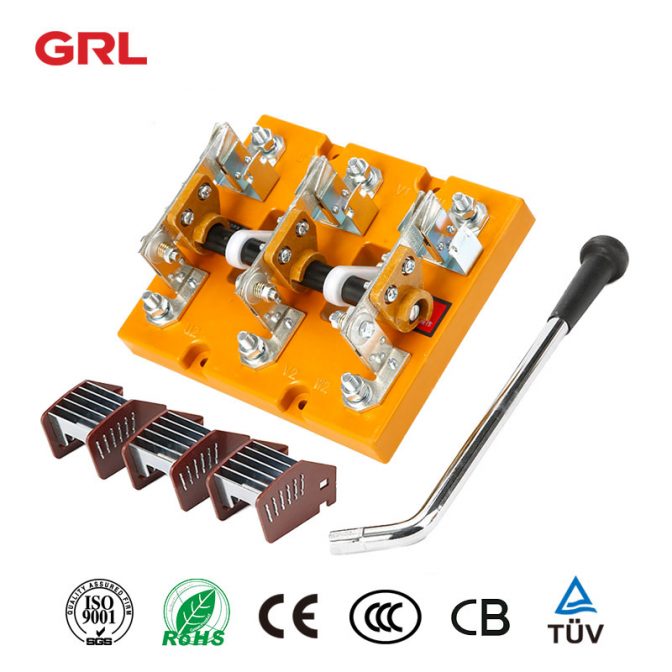

Knife Blade Switch HD(HS) series

Open knife switch and knife type change-over switch Knife Blade Switch

Open Knife Blade Switch-1

Scope of application

Knife Blade Switch HD series and HS series open knife switches and knife shaped transfer switches (hereinafter referred to as switches) are applicable to complete sets of power distribution devices with AC 50Hz, rated voltage up to AC690V and rated current up to 3000A. They are used as infrequent manual connection and disconnection of AC circuits or as isolation switches.



The central handle type switch is mainly used in the power station, which does not cut off the circuit with current and is used as an isolating switch.Knife Blade Switch

The central lever operating mechanism switch is mainly used in the switchgear with front operation and rear maintenance, and the operating mechanism is installed in the front.Knife Blade Switch

The side and front lever operated mechanism switch is mainly used in the switch cabinet for side and front operation and front maintenance. The operating mechanism can be installed on both sides of the cabinet.Knife Blade Switch

The switch equipped with arc extinguishing chamber can cut off the current load, and other series of knife switches are only used as disconnectors.Knife Blade Switch

This product conforms to IEC60947-3 GB14048.3 standard.

Read on what is isolator switch?

Normal working and installation conditions

The ambient air temperature is not higher than +40 ℃ and not lower than -5 ℃.Knife Blade Switch

The altitude of the installation site shall not exceed 2000m.Knife Blade Switch

Humidity: when the maximum temperature is +40 ℃, the relative humidity of the air does not exceed 50%. At a lower temperature, a higher relative humidity can be allowed, such as 90% at 20 ℃. Corresponding measures should be taken for the occasional condensation due to temperature changes.Knife Blade Switch

The pollution level of the surrounding environment is level 3.Knife Blade Switch

The switch shall be installed in a place without significant shaking, shock vibration and rain and snow invasion. At the same time, the installation site shall be free of explosive dangerous media, and the media shall be free of gas and dust that are sufficient to corrode metal and damage insulation.Knife Blade Switch

Open Knife Blade Switch-2

[/vc_column][/vc_row]

Knife Blade Switch Main technical parameters

Agreed heating current (A)

100

 200 400 600 1000 1500 2000

3000
Rated working voltage (V)

400 / 690

 400 / 690 400 / 690 400 / 690 400 / 690 400 / 690 400

400
Rated working current (A)

100

 200 400 600 1000 1500 2000

3000
Rated insulation voltage (V)

1000

 1000 1000 1000 1000 1000 690

690
Mechanical life (Times)

10000

 8000 8000 5000 5000 5000 3000

3000
Electric life (Times)

1000

 1000 1000 500 500 500 300

300
1s short-time withstand current (kA)

10

 10 15 20 25 35 40

40
Operating force (N)

≤ 300

 ≤300 ≤400 ≤400 ≤450 ≤450 ≤450

≤450

Knife Blade Switch Outline and installation dimension (mm)

Open Knife Blade Switch-3

Open Knife Blade Switch-4

Processing mode of base plate: molding (resin board, glass board)

Specification and model

 Overall dimension

Installation dimension



 A B E F H h J K O P M Φ C

D

HD11-100/38

 140 190 50 160 200 100 110 / / / 8 7 50

140

HD11-100/48

 190 190 50 160 200 100 110 / / / 8 7 50

140

HD11-200/38

 200 200 70 160 210 110 110 / / / 8 7 70

140

HD11-200/48

 270 210 70 160 220 115 110 / / / 8 7 140

140

HD11-400/38

 210 260 80 210 260 126 146 / / / 12 7 80

190

HD11-400/48

 300 270 80 210 270 130 146 / / / 12 7 160

190

HD11-600/38

 270 332 100 272 300 133 239 40 / / 16 9 100

140

HD11-1000/38

 310 352 120 292 338 146 208 50 26 26 2-12 9 120

140

HD11-1500/38

 340 384 130 324 370 160 228 70 35 35 4-12 9 130

140

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)

Specification and model

Overall dimension

Installation dimension

A

 B E F H h J K O P M Φ C

D

HD11-100/38

 140 190 50 160 200 100 110 / / / 8 7 50

140

HD11-100/48

 192 190 50 160 200 100 110 / / / 8 7 50

140

HD11-200/38

 200 200 70 160 210 110 110 / / / 8 7 70

140

HD11-200/48

 270 210 70 160 220 115 110 / / / 8 7 140

140
HD11-400/38

210

 260 80 210 260 126 146 / / / 12 7 80

190
HD11-400/48

300

 270 80 210 270 130 146 / / / 12 7 160

190
HD11-600/38

270

 332 100 272 300 133 239 40 / / 16 9 100

140
HD11-600/48

340

 332 90 272 300 133 239 440 / / 16 9 180

140
HD11-1000/38

322

 352 115 292 338 146 208 50 26 26 2-12 9 115

140

HD11-1000/48

 440 352 115 292 338 146 208 50 26 26 2-12 9 230

140
HD11-1500/38

360

 384 130 324 370 160 224 70 35 35 4-12 9 130

140
HD11-1500/48

490

 384 130 324 370 160 224 70 35 35 4-12 9 260

140
HD11-2000/38

500

 420 180 324 340 148 210 97 40 55 4-12 9 180

140
HD11-2000/48

680

 420 180 324 340 148 210 97 40 55 4-12 9 360

140
HD11-3000/38

600

 450 200 374 372 162 230 117 45 68 4-16 9 200

140
HD11-3000/48

790

 450 200 374 372 162 230 117 45 68 4-16 9 400

140

Knife Blade Switch

Open Knife Blade Switch-5
Open Knife Blade Switch-6

Processing mode of base plate: Machining (rubber plate, epoxy plate)

Specification and model

Overall dimension

Installation dimension


A

 B E F H h I J K O P M Φ C

D
HD11-200/39

190

 215 70 190 210 110 26 60 / / / 8 7 70

160
HD11-200/49

260

 225 70 190 220 115 26 60 / / / 8 7 140

160
HD11-400/39

210

 262 80 215 260 126 29 70 / / / 12 7 80

190
HD11-400/49

300

 272 80 215 270 130 29 70 / / / 12 7 160 190
HD11-600/39

260

 332 100 260 300 133 37 140 40 / / 16 9 100 220
HD11-600/49

360

 332 100 260 300 133 37 140 40 / / 16 9 200

220
HD11-1000/39

330

 352 120 290 338 146 23 160 50 26 26 2-12 9 120

260
HD11-1000/49

450

 352 120 290 338 146 23 160 50 26 26 2-12 9 240

260
HD11-1500/39

380

 384 130 340 370 160 23 180 70 35 35 4-12 9 130

300
HD11-1500/49

510

 384 130 340 370 160 23 180 70 35 35 4-12 9 260

300
HD11-2000/39

500

 420 180 300 340 148 44 180 97 40 55 4-12 9 180

260
HD11-2000/49

689

 420 180 300 340 148 44 180 97 40 55 4-12 9 360

260
HD11-3000/39

600

 450 200 350 372 162 40 190 117 45 68 4-16 9 200

300
HD11-3000/49

790

 450 200 350 372 162 40 190 117 45 68 4-16 9 400

300

Knife Blade Switch

Open Knife Blade Switch-7
Open Knife Blade Switch-8

Processing mode of base plate: Machining (rubber plate, epoxy plate)

Specification and model

Overall dimension

Installation dimension


A

 B E F H h J K I N O P M Φ C

D
HS11-200/38

190

 320 70 220 220 85 170 20 26 / / / 8 7 70

220
HS11-200/48

265

 360 70 220 240 82 170 20 26 / / / 8 7 140

220
HS11-400/38

220

 425 80 312 290 105 243 30 29 / / / 12 7 80

280
HS11-400/48

290

 440 80 312 300 100 243 30 29 / / / 12 7 160

280
HS11-600/38

270

 455 100 250 300 90 319 40 37 30 / / 16 9 100

220
HS11-600/48

340

 455 90 250 300 90 319 40 37 30 / / 16 9 180

200
HS11-1000/38

325

 520 120 250 340 110 297 50 23 40 26 26 2-12 9 120

220
HS11-1000/48

450

 520 120 250 340 110 297 50 23 40 26 26 2-12 9 240

220
HS11-1500/38

360

 552 130 300 360 120 354 70 23 46 35 35 4-12 9 130

260
HS11-1500/48

490

 552 130 300 360 120 354 70 23 46 35 35 4-12 9 260

260

Knife Blade Switch

Open Knife Blade Switch-9
Open Knife Blade Switch-10

Processing mode of base plate: Machining (rubber plate, epoxy plate)

Specification and model

 Overall dimension Installation dimension


A

 B E F H h J K I N O P M Φ C

D
HS11-200/39

190

 320 70 245 220 85 120 20 26 / / / 8 7 70

220
HS11-200/49

265

 360 70 245 240 82 170 20 26 / / / 8 7 140

220
HS11-400/39

220

 425 80 285 290 105 140 30 29 / / / 12 7 80

260
HS11-400/49

200

 440 80 285 300 100 140 30 29 / / / 12 7 160

260
HS11-600/39

270

 455 100 340 300 90 220 40 37 30 / / 16 9 100

300
HS11-600/49

340

 455 90 340 300 90 220 40 37 30 / / 16 9 180

300
HS11-1000/39

330

 520 120 390 340 110 250 50 23 40 26 26 2-12 9 120

350
HS11-1000/49

450

 520 120 390 340 110 250 50 23 40 26 26 2-12 9 240

350
HS11-1500/39

380

 552 130 440 360 120 285 70 23 46 35 35 4-12 9 130 410
HS11-1500/49

510

 552 130 440 360 120 285 70 23 46 35 35 4-12 9 260

410

Knife Blade Switch

Open Knife Blade Switch-11
Open Knife Blade Switch-12

Specification and model

 Overall dimension

Installation dimension


A

 B E G H R L J K O P M Φ C

D
HD12-200/31

280

 200 80 40 80 175 75 130 / / / 8 7 80

160
HD12-400/31

310

 210 90 30 90 175 75 166 / / / 12 7 90

160
HD12-600/31

330

 292 100 30 95 175 80 259 40 / / 16 9 100

160
HD12-1000/31

400

 322 120 30 110 230 80 238 50 26 26 2-12 9 120

160
HD12-1500/31

440

 354 130 30 110 230 80 254 70 35 35 4-12 9 130

160
HD12-1500/30

440

 354 130 30 110 230 80 254 70 35 35 4-12 9 130

160

Knife Blade Switch

Open Knife Blade Switch-13
Open Knife Blade Switch-14

Specification and model

 Overall dimension

Installation dimension


A

 B E H R L N J I K O P M Φ C

D
HS12-200/31

280

 280 80 80 175 75 / 210 26 / / / 8 7 80

240
HS12-400/31

310

 300 90 90 175 65 / 256 29 / / / 12 7 90

240
HS12-600/31

330

 392 100 95 175 68 30 359 37 40 / / 16 9 100

240
HS12-1000/31

400

 442 120 110 230 62 40 358 23 50 26 26 2-12 9 120

240
HS12-1500/31

440

 484 130 110 230 73 46 384 23 70 35 35 4-12 9 130

280
HS12-1500/30

440

 484 130 110 230 73 46 384 23 70 35 35 4-12 9 130

280

Knife Blade Switch

Open Knife Blade Switch-15
Open Knife Blade Switch-16

Processing mode of base plate: molding (resin board, glass board)
Specification and model Overall dimension Installation dimension

Handle opening size


A

 B E H G R J K L O P M Φ C D S

T
HD13-200/31

210

 180 80 160 245~

265

 175 130 / 75 / / 8 7 80 160 100

146
HD13-400/31

240

 206 90 180 245~

265

 170 166 / 75 / / 12 7 90 160 100

146
HD13-600/31

260

 292 100 185 245~

265

 175 259 40 80 / / 16 9 100 160 100

146
HD13-1000/31

313

 322 120 230 245~

265

 230 238 50 80 26 26 2-12 9 120 160 100

146
HD13-1500/31

350

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 130 160 100

146
HD13-1500/30

338

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 130 160 100

146

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model Overall dimension Installation dimension

Handle opening size


A

 B E H G R J K L O P M Φ C D S

T
HD13-200/31

210

 192 80 160 245~

265

 175 130 / 75 / / 8 7 80 160 100

146
HD13-200/41

290

 190 80 160 245~

265

 175 130 / 75 / / 8 7 160 160 100

146
HD13-400/31

242

 206 90 180 245~

265

 175 166 / 75 / / 12 7 90 160 100

146
HD13-400/41

330

 210 90 180 245~

265

 175 166 / 75 / / 12 7 180 160 100

146
HD13-600/31

270

 292 100 185 245~

265

 175 259 40 80 / / 16 9 100 160 100

146
HD13-600/41

370

 292 100 185 245~

265

 175 259 40 80 / / 16 9 200 160 100

146
HD13-1000/31

325

 322 120 230 245~

265

 230 238 50 80 26 26 2-12 9 120 160 100

146
HD13-1000/41

450

 322 120 230 245~

265

 230 238 50 80 26 26 2-12 9 240 160 100

146
HD13-1500/31

360

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 130 160 100

146
HD13-1500/41

490

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 260 160 100

146
HD13-1500/30

360

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 130 160 100

146
HD13-1500/40

490

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 260 160 100

146
HD13-2000/30

500

 354 180 230 265~

285

 280 240 97 80 40 55 4-12 9 180 160 130

170
HD13-2000/40

680

 354 180 230 265~

285

 280 240 97 80 40 55 4-12 9 360 160 130

170
HD13-2000/31

550

 322 180 230 265~

285

 280 238 2-50 80 26 26 4-12 9 180 160 130

170
HD13-2000/41

730

 322 180 230 265~

285

 280 238 2-50 80 26 26 4-12 9 360 160 130

170
HD13-3000/30

600

 404 200 235 265~

285

 280 251 117 80 45 68 4-16 9 200 160 130

170
HD13-3000/40

790

 404 200 235 265~

285

 280 251 117 80 45 68 4-16 9 400 160 130

170
HD13-3000/31

720

 354 230 235 265~

285

 280 254 2-70 80 35 35 4-12 9 230 160 130 170
HD13-3000/41

920

 354 230 235 265~

285

 280 254 2-70 80 35 35 4-12 9 460 160 130 170

Knife Blade Switch

Open Knife Blade Switch-18
Open Knife Blade Switch-19

Processing mode of base plate: molding (resin board, glass board)
Specification and model Overall dimension

Installation dimension


A

 B E H G R J K L O P M Φ C

D
HD13BX-200/31

210

 180 80 160 215~

235

 330 130 / 130 / / 8 7 80

160
HD13BX-400/31

240

 206 90 180 215~

235

 330 166 / 125 / / 12 7 90

160
HD13BX-600/31

260

 292 100 185 215~

235

 330 259 40 133 / / 16 9 100

160
HD13BX-1000/31

313

 322 120 230 225~

245

 330 238 50 137 26 26 2-12 9 120

160
HD13BX-1500/31

350

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 130

160
HD13BX-1500/30

338

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 130 160

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model Overall dimension

Installation dimension


A

 B E H G R J K L O P M Φ C

D
HD13BX-200/31

210

 192 80 160 215~

235

 330 130 / 130 / / 8 7 80

160
HD13BX-200/41

290

 190 80 160 215~

235

 330 130 / 75 / / 8 7 160

160
HD13BX-400/31

242

 206 90 180 215~

235

 330 166 / 125 / / 12 7 90

160
HD13BX-400/41

330

 210 90 180 215~

235

 330 166 / 125 / / 12 7 180

160
HD13BX-600/31

270

 292 100 185 215~

235

 330 259 40 133 / / 16 9 100

160
HD13BX-600/41

370

 292 100 185 215~

235

 330 259 40 133 / / 16 9 200

160
HD13BX-1000/31

325

 322 120 230 225~

245

 330 238 50 137 26 26 2-12 9 120

160
HD13BX-1000/41

450

 322 120 230 225~

245

 330 238 50 137 26 26 2-12 9 240

160
HD13BX-1500/31

360

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 130

160
HD13BX-1500/41

490

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 260

160
HD13BX-1500/30

360

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 130

160
HD13BX-1500/40

490

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 260

160
HD13BX-2000/30

500

 354 180 230 245~

265

 330 240 97 137 40 55 4-12 9 180

160
HD13BX-2000/40

680

 354 180 230 245~

265

 330 240 97 137 40 55 4-12 9 360

160
HD13BX-2000/31

550

 322 180 230 245~

265

 330 238 2-50 137 26 26 4-12 9 180 160
HD13BX-2000/41

730

 322 180 230 245~

265

 330 238 2-50 137 26 26 4-12 9 360 160
HD13BX-3000/30

600

 404 200 235 245~

265

 330 251 117 133 45 68 4-16 9 200 160
HD13BX-3000/40

790

 404 200 235 245~

265

 330 251 117 133 45 68 4-16 9 400

160
HD13BX-3000/31

720

 354 230 235 245~

265

 330 254 2-70 133 35 35 4-12 9 230 160
HD13BX-3000/41

920

 354 230 235 245~

265

 330 254 2-70 133 35 35 4-12 9 460 160

Open Knife Blade Switch-20

Click to view grl group company information>>

Click to view grl Knife switch product>>

Click to view grl fuse product>>
