Fusibles GRL RT18X-32 con indicador LED tamaño de fusible 10 * 38

¿Qué es un panel de fusibles?

Un panel de fusibles, también conocido como caja de fusibles o tablero de fusibles, es un dispositivo o recinto que alberga múltiples portafusibles o bloques de fusibles. Es una ubicación centralizada para espoletas en un sistema eléctrico, típicamente encontrado en entornos residenciales, comerciales e industriales. El panel de fusibles sirve como punto de distribución para los circuitos eléctricos y proporciona un medio para la protección del circuito.

He aquí algunas características y funciones clave de un panel de fusibles:

1.Circuit Protection: La función principal de un panel de fusibles es proporcionar protección del circuito mediante espoletas de vivienda. Las espoletas se colocan en individuosSoportes de fusiblesO los bloques de fusibles dentro del panel, y cada espoleta es responsable de proteger un circuito específico de las condiciones de sobrecorriente.

2.Fuse Organization: Un panel de fusibles permite la disposición organizada de espoletas, facilitando la identificación y el acceso a las espoletas asociadas con diferentes circuitos. Los fusibles suelen estar etiquetados o marcados para indicar el circuito o la carga correspondientes.

3.Conexión eléctrica: el panel de fusibles sirve como punto de conexión central para varios circuitos eléctricos. Proporciona terminales o conectores donde el cableado de diferentes circuitos puede ser conectado y terminado, asegurando conexiones eléctricas adecuadas.

4. Seguridad e insulación: los paneles de fusibles están diseñados para proporcionar aislamiento y protección para las espoletas y conexiones eléctricas. A menudo tienen cubiertas o puertas para prevenir el contacto accidental, la entrada de polvo, y para mejorar la seguridad eléctrica.

5. Monitoreo de circuitos y solución de problemas: un panel de fusibles puede incluir características tales como luces indicadoras o medidores que proporcionan información sobre el estado de cada circuito. Esto facilita la monitorización de circuitos, la identificación de espoletas sopladas y la solución de problemas eléctricos.

6.Expansión y Modularidad: En algunos casos, los paneles de fusibles ofrecen la capacidad de ampliar el número de circuitos mediante la adición de bloques de fusibles o módulos adicionales. Esta modularidad permite flexibilidad para adaptarse a las necesidades eléctricas cambiantes o añadir nuevos circuitos.

Los paneles de fusibles se utilizan comúnmente en casas residenciales, edificios comerciales e instalaciones industriales para proporcionar protección de circuitos y organizar el sistema de distribución eléctrica.

Desempeñan un papel fundamental a la hora de garantizar la seguridad y el funcionamiento adecuado de los circuitos eléctricos al proteger contra las condiciones de sobrecorriente y facilitar el acceso a las espoletas para el mantenimiento y la solución de problemas.

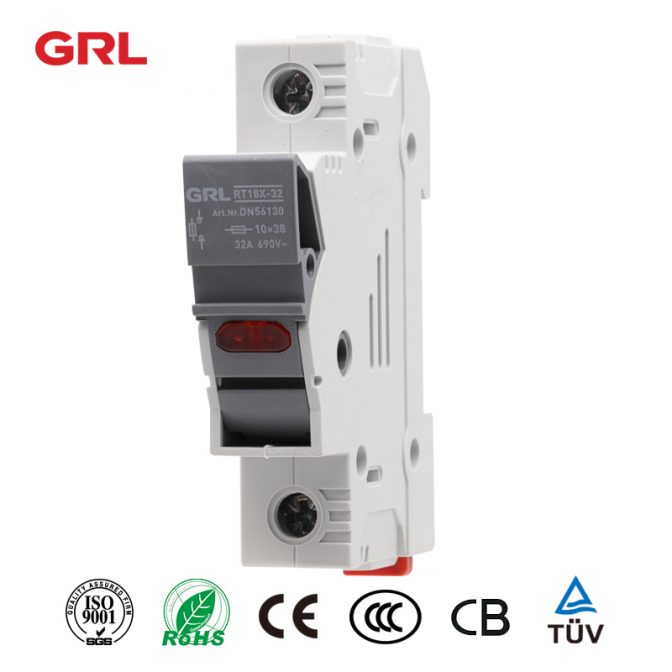

Portafusores RT18X – 32 con indicador LED Tamaño de la fusible 10*38 1P

Fuseholders

Tema No. DN56130

Modelo de producto RT32 países de Europa central y oriental
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 1 p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 0,75 – 25 mm2
Tamaño de la espoleta 10* 38
Corriente operativa nominal le 32A (500VAC)/25A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Fusibles RT18 – 32 fusibles talla 10* 38 1P

Inline fuse holder RT18-32 fuse size 10*38 1P

Tema No. DN56110

Modelo de producto RT32 países de Europa central y oriental
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 1 p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 0,75 – 25 mm2
Tamaño de la espoleta 10* 38
Corriente operativa nominal le 32A (500VAC)/25A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Haga clic para verGrupo GrlInicio > >

Haga clic para verTitulares de fusibles· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

NH2 enlace de fusible autozone RT16 – 2 Hrc Ceramic Knife Blade Fuse Link es un tipo de fusible que se utiliza para fusionar el fusible.

NH2 Fusible Link AutoZone RT16 – 2

Tema no. Corriente nominal en Voltage calificado Capacidad de ruptura (con fuse)
NT1 NT1

(NT2/NH2)

En: 80A, 100A, 125A, 160A, 200A, 250A, 315A, 350A, 400A (500VAC/440VDC);

En: 80A, 100A, 125A, 160A, 200A, 250A, 315A (690VAC)

500VAC

690VAC

440VDC

120KA (500VAC)

50KA (690VAC)

100KA (440VDC)

& nbsp;

63a fuse holderDibujos de productos

fuse link autozone

Parámetros Link de fusible

Artículo del producto RT16 (NT/NH) Fuse Link
Corriente nominal 2A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar IEC 60269, CE
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

Los componentes del enlace de espoleta

El fusible se compone principalmente de placa de cubierta, tapón, contacto con cuchillos, elemento de fusible, relleno y cuerpo cerámico.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte. Autozona de enlace de fusibles

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta porcelana de alta frecuencia.

Los fusibles son dispositivos de seguridad eléctrica diseñados para proteger los sistemas eléctricos de las corrientes excesivas. Consisten en un alambre fino o tira metálica que se funde cuando la corriente supera el valor nominal, rompiendo el circuito y evitando nuevos daños. Autozona de enlace de fusibles

EspoletasSe puede encontrar en una amplia gama de aplicaciones, desde la electrónica doméstica hasta la maquinaria industrial. Autozona de enlace de fusibles

La formación de espoletas comienza con la selección de materiales para el elemento fusible, el alambre o tira metálica que se derretirá y romperá el circuito cuando la corriente supere un nivel predeterminado. Autozona de enlace de fusibles

La elección del material depende de la aplicación y de las características de rendimiento deseadas de la espoleta, como el retraso en el tiempo antes de la fusión y la velocidad de respuesta a las sobrecorrientes.

Los materiales comunes utilizados para los elementos de fusible incluyen cobre, plata y aluminio. El cobre se utiliza a menudo para aplicaciones de baja tensión, mientras que la plata se utiliza para aplicaciones de alta corriente debido a su baja resistencia y alto punto de fusión.

El aluminio es ligero y económico – eficaz, por lo que es ideal para su uso en la electrónica automotriz y de consumo.

Una vez seleccionado el material para el elemento fusible, se forma en un alambre o tira fina. El alambre o tira se recubre luego con una capa de aislamiento para protegerla del medio ambiente y evitar interacciones no deseadas con otros componentes en el circuito.

El siguiente paso en la formación de espoletas es el ensamblaje del cuerpo de la espoleta, que normalmente consiste en dos tapas metálicas o ferrules que se encriptan en los extremos del elemento de espoleta.

Las tapas finales o ferreglas están hechas de materiales compatibles con el elemento fusible y están diseñados para proporcionar una conexión segura y fiable entre el fusible y el circuito.

Una vez montado el cuerpo de fusibles, se prueba para asegurarse de que cumple con las características de rendimiento deseadas, como la corriente nominal, el voltaje y el retraso de tiempo. Las pruebas pueden implicar someter el fusible a una gama de corrientes excesivas y medir el tiempo que tarda el elemento de espoleta en derretirse y romper el circuito.

Las espoletas están disponibles en una amplia gama de tamaños y ratings, desde pequeñas espoletas de montaje de superficie utilizadas en electrónica de consumo hasta grandes espoletas utilizadas en equipos industriales. El tamaño y la calificación de la espoleta dependen de la corriente y tensión del circuito protegido, así como del nivel deseado de protección y tiempo de respuesta.

En resumen, la formación de espoletas es un proceso multiescalonado que implica la selección de materiales, la formación del elemento de espoleta, el montaje del cuerpo de espoleta, y pruebas para asegurarse de que cumple con las características de rendimiento deseadas.

Las espoletas son dispositivos de seguridad esenciales que protegen los sistemas eléctricos de las corrientes excesivas, y están disponibles en una amplia gama de tamaños y ratings para satisfacer las necesidades de diversas aplicaciones. Autozona de enlace de fusibles

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

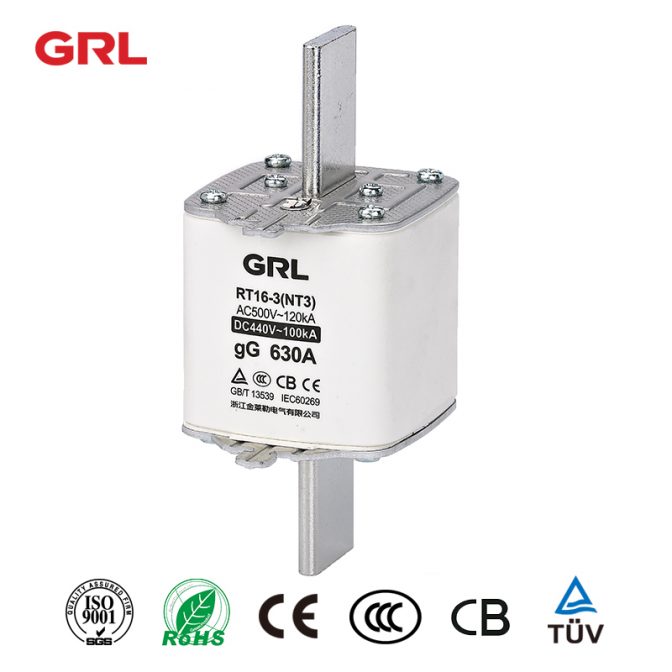

NH3 en línea enlace de fusible RT16 – 3 Hrc Ceramic Knife Blade Fuse Link

NH3 en el enlace de fusibles de línea RT16 – 3

Tema no. Corriente nominal en Voltage calificado Capacidad de ruptura (con fuse)
NT1 NT1

(NT3/NH3)

En: 315A, 400A, 500A, 630A (500VAC/440VDC);

En: 315A, 400A, 500A (690VAC)

500VAC

690VAC

440VDC

120KA (500VAC)

50KA (690VAC)

100KA (440VDC)

& nbsp;

fuse linkDibujos de productos

 in line fuse link

Parámetros Link de fusible

Artículo del producto RT16 (NT/NH) Fuse Link
Corriente nominal 2A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar IEC 60269, CE
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

Los componentes del enlace de espoleta

El fusible se compone principalmente de placa de cubierta, enchufe, cuchillo de contacto, elemento de fusible, relleno y body.in línea de espoleta.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve de la superficie hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.En línea enlace de fusible

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta un enlace de fusibles de alta frecuencia

Las espoletas son componentes esenciales de los sistemas eléctricos y electrónicos, ya que proporcionan protección contra la sobrecorriente y los cortocircuitos.

He aquí algunas notas importantes sobre el uso de espoletas:

1.Escoja el fusible derecho: el fusible derecho debe elegirse sobre la base de la tensión y el rating de corriente del circuito. Los fusibles vienen en diferentes tamaños y ratings, por lo que es importante seleccionar el fusible apropiado que coincida con los requisitos del sistema.

2. Protegiendo contra la sobrecorriente: una espoleta protege el sistema contra la sobrecorriente derritiendo y rompiendo el circuito si la corriente excede la calificación de la espoleta. Esto ayuda a prevenir daños al sistema y riesgos potenciales para la seguridad.

3.Proteger contra los cortocircuitos:EspoletasTambién proporciona protección contra los cortocircuitos, que pueden ocurrir cuando un cable o conductor toca un suelo u otro conductor. El repentino aumento de la corriente puede causar daños al sistema o iniciar un incendio. La mecha explotará y romperá el circuito si ocurre un cortocircuito.

4. Instalación de propulsores: las espoletas deben instalarse correctamente y de forma segura para garantizar que funcionen correctamente. Una instalación inadecuada o conexiones sueltas pueden causar que el fusible falle prematuramente o no funcione en absoluto.

5. Reemplazamiento: las espoletas deben ser reemplazadas cuando soplan para restaurar la protección del sistema. Es importante reemplazar el fusible soplado con el mismo tipo y calificación que el fusible original.

6.Inspección reglamentaria: la inspección periódica de los espoletas y sus conexiones es esencial para garantizar su buen funcionamiento. Esto ayuda a identificar cualquier problema potencial y a prevenir daños o riesgos para la seguridad.

En resumen, las espoletas son componentes importantes de los sistemas eléctricos y electrónicos, ya que protegen contra la sobrecorriente y los cortocircuitos.

Es esencial elegir el fusible correcto, instalarlo correctamente y reemplazarlo cuando sea necesario para garantizar la seguridad del sistema y el funcionamiento adecuado.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

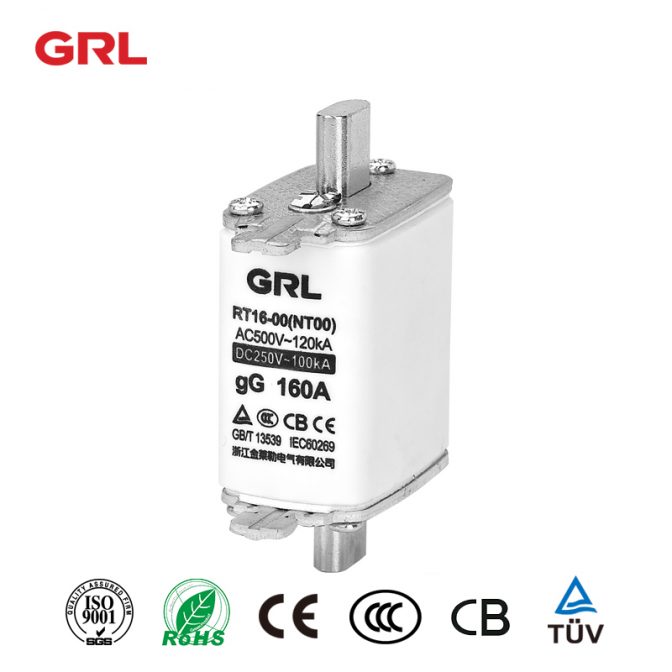

NH00 fusible de enlace RT16 – 00 con doble indicador Hrc Ceramic Knife Blade

NH00Vinculación de fusiblesRT16 – 00

Tema no. Corriente nominal en Voltage calificado Capacidad de ruptura (con fuse)
RT16 – 00

(NT00/Nhoo)

En: 2A, 4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A (500VAC/250VDC);

En: 2A, 4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A (690VAC)

500VAC

690VAC

250VDC

120KA (500VAC)

50KA (690VAC)

100KA (250VDC)

& nbsp;

& nbsp;

fuse linking

25a fuse holderDibujos de productos

fusible link vs fuseParámetros Link de fusible

Artículo del producto RT16 (NT/NH) Fuse Link
Corriente nominal 2A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar IEC 60269, CE
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

Los componentes del enlace de espoleta

El fusible se compone principalmente de placa de cubierta, tapón, contacto con cuchillos, elemento de fusible, relleno y cuerpo cerámico.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta porcelana de alta frecuencia.

Características protectoras de los espoletas

Los fusibles son dispositivos de protección eléctrica diseñados para interrumpir el flujo de corriente en un circuito cuando la corriente supera un nivel predeterminado, conocido como la corriente nominal o el rating de corriente de la espoleta. Esta interrupción de la corriente ayuda a proteger el equipo eléctrico y a prevenir daños causados por eventos de sobrecorriente.

He aquí algunas características protectoras de los fusibles:

1. Protección de sobrecorriente: las espoletas se utilizan principalmente para la protección de sobrecorriente, que es uno de los tipos más comunes de fallas eléctricas. Cuando la corriente que fluye a través de un fusible supera su corriente nominal, el elemento de espoleta se calienta y se derrite, causando una interrupción en el circuito y deteniendo el flujo de corriente. Esto ayuda a prevenir daños en el equipo eléctrico aguas abajo de la espoleta debido a la corriente excesiva.

2.Short – Protección del circuito:EspoletasTambién proporciona protección de cortocircuito, que es un tipo de evento de sobrecorriente que ocurre cuando hay una conexión directa entre los conductores de suministro y retorno de un circuito, resultando en un flujo de corriente muy alto.

Los fusibles están diseñados para interrumpir rápidamente el circuito en caso de un cortocircuito, evitando posibles daños en el circuito y el equipo.

3. Protección térmica: algunas espoletas, como espoletas térmicas o cortes térmicos, están diseñadas para proteger contra el sobrecalentamiento de los equipos eléctricos.

Estas espoletas contienen un elemento térmicamente sensible que reacciona a una temperatura excesiva derritiendo y abriendo el circuito, cortando la fuente de alimentación del equipo. Esto ayuda a prevenir daños en el equipo debido a la conexión de sobrecalentamiento.fusible

4.Arc protección de flash: las espoletas también pueden proporcionar protección contra los destellos de arco, que son peligrosos y potencialmente dañinos eventos eléctricos que pueden ocurrir cuando hay una alta – descarga de energía de la electricidad entre los conductores.

Las espoletas pueden ayudar a interrumpir la corriente de falla y limitar la duración y la energía del flash de arco, reduciendo el riesgo de daños al equipo y lesiones a la conexión personal.fuse

5.Coordinación con equipos descendentes: las espoletas pueden coordinarse con otros dispositivos de protección, como interruptores de circuitos u otros fusibles, en un circuito para garantizar la coordinación selectiva. La coordinación selectiva se refiere a la capacidad de aislar una falla a una porción específica del circuito sin afectar a otras partes del circuito. Esto ayuda a minimizar el tiempo de inactividad y la interrupción del sistema eléctrico al tiempo que proporciona protección efectiva al equipo.

6. Funcionamiento sencillo y fiable: las espoletas tienen un diseño sencillo sin piezas móviles, lo que las hace fiables y robustas. Pueden funcionar rápida y eficazmente en respuesta a los acontecimientos sobreactuales, proporcionando un nivel de protección previsible y coherente.

7.Indicación del fallo: cuando una espoleta explota debido a un evento de sobrecorriente, normalmente se derrite o se rompe, proporcionando una indicación visible de fallo. Esto hace que sea fácil identificar y reemplazar el fusible fallido, ayudando a mantener la integridad del sistema eléctrico.

En resumen, las espoletas proporcionan sobrecorriente, cortocircuito, protección térmica y de arco flash, se pueden coordinar con otros dispositivos de protección, tener un funcionamiento sencillo y fiable, y proporcionar una indicación de la conexión de falla.fuse

Estas características de protección hacen de las espoletas un medio ampliamente utilizado y eficaz para proteger el equipo eléctrico de los daños debidos a los eventos de sobrecorriente.

& nbsp;

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

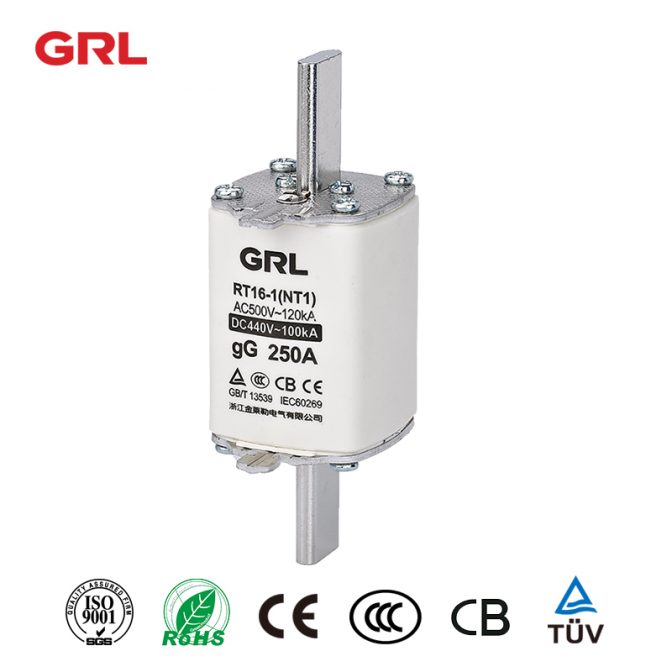

Enlace de fusible Nh1 RT16 – 1 Hrc Ceramic Knife Blade Fuse Link

NH1 enlace fundido RT16 – 1

Tema no. Corriente nominal en Voltage calificado Capacidad de ruptura (con fuse)
NT1 NT1

NT1 NT1

En: 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A (500VAC/440VDC);

En: 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A (690VAC)

500VAC

690VAC

440VDC

120KA (500VAC)

50KA (690VAC)

100KA (440VDC)

& nbsp;

63a fuse holderDibujos de productos

 fused link

Parámetros Link de fusible

Artículo del producto RT16 (NT/NH) Fuse Link
Corriente nominal 2A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar IEC 60269, CE
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

Los componentes del enlace de espoleta

El fusible se compone principalmente de placa de cubierta, tapón, contacto con cuchillos, elemento de fusible, relleno y cuerpo cerámico.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta porcelana de alta frecuencia.

La existencia de espoletas en los circuitos es significativa por varias razones, entre ellas la seguridad, la protección de los equipos y la prevención de incendios.

1. Seguridad:EspoletasEstán diseñados principalmente para proteger los circuitos eléctricos de sobrecarga, cortocircuitos y otras fallas eléctricas que pueden causar incendios, explosiones u otras situaciones peligrosas.

Al interrumpir el flujo de corriente en caso de fallo, las espoletas pueden impedir que los componentes y dispositivos eléctricos se sobrecalen y causen daños o lesiones.

2. Protección de equipos: Además de salvaguardar la seguridad humana, las espoletas son esenciales para proteger el equipo eléctrico de los daños causados por la corriente excesiva. Al romper el circuito antes de que la corriente alcance niveles que pueden dañar los componentes, las espoletas pueden ayudar a prolongar la vida útil de los dispositivos eléctricos y evitar costosas reparaciones o reemplazos.

3. Prevención de incendios: Los circuitos eléctricos sobrecargados o cortocircuitos pueden generar suficiente calor para iniciar un incendio, lo que puede tener consecuencias devastadoras para las personas y la propiedad. Las espoletas pueden prevenir tales incendios rompiendo el circuito antes de que la corriente alcance niveles peligrosos, reduciendo el riesgo de incendios eléctricos.

4.Aislamiento de circuitos: Las espoletas también pueden proporcionar un medio para aislar circuitos individuales en un sistema más grande, permitiendo una solución de problemas y reparación más fácil. Mediante la incorporación de espoletas en ramas individuales de un circuito, las fallas pueden ser aisladas y reparadas sin perturbar todo el sistema.

En general, la presencia de espoletas en los circuitos es crucial para garantizar el funcionamiento seguro y fiable de los sistemas eléctricos. Los fusibles proporcionan protección contra una amplia gama de fallas eléctricas, desde sobrecarga hasta cortocircuitos, y son un componente esencial de los sistemas eléctricos modernos.

Al interrumpir el flujo de corriente en caso de fallo, las espoletas pueden ayudar a prevenir incendios, proteger los equipos y salvaguardar la seguridad humana, convirtiéndolos en una parte vital de la infraestructura eléctrica.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

NH00 Fuse Links RT16 – 00 Hrc Ceramic Knife Blade es un tipo de cuchillo que se utiliza para hacer un cuchillo.

NH00 Fuse Links RT16 – 00

Tema no. Corriente nominal en Voltage calificado Capacidad de ruptura (con fuse)
RT16 – 00

(NT00/Nhoo)

En: 2A, 4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A (500VAC/250VDC);

En: 2A, 4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A (690VAC)

500VAC

690VAC

250VDC

120KA (500VAC)

50KA (690VAC)

100KA (250VDC)

& nbsp;

& nbsp;

63a fuse holderDibujos de productos

Fuse Links

Parámetros Link de fusible

Artículo del producto RT16 (NT/NH) Fuse Link
Corriente nominal 2A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar IEC 60269, CE
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

Los componentes del enlace de espoleta

El fusible se compone principalmente de placa de cubierta, tapón, contacto con cuchillos, elemento de fusible, relleno y cuerpo cerámico.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta porcelana de alta frecuencia. Enlaces de fusibles

AfusibleEs un dispositivo de protección diseñado para proteger los circuitos eléctricos del flujo de corriente excesivo. Cuando la corriente en un circuito supera un cierto nivel, el elemento fusible se derretirá, rompiendo el circuito y evitando daños al equipo eléctrico. Enlaces de fusibles

La historia de la mecha se remonta a principios de 1800 cuando Michael Faraday estaba experimentando con electricidad. Faraday descubrió que al enrollar un alambre alrededor de un núcleo de hierro y pasar una corriente a través del alambre, podría crear un campo magnético que induciría un voltaje en una segunda bobina de alambre.

Esto llevó al desarrollo del transformador, que se utilizó para aumentar o bajar el voltaje de un circuito eléctrico. Enlaces de fusibles

En 1836, el primer fusible fue inventado por el mentor de Thomas Edison, Edward A. Cowper. El fusible de Cowper consistía en un alambre o tira de metal que se derretía cuando la corriente excedía un cierto nivel. Las primeras espoletas fueron hechas de cobre, pero las espoletas posteriores fueron hechas de plomo o estaño.

En 1884, el primer fusible moderno fue patentado por Thomas Edison. El fusible de Edison consistía en un alambre de metal que estaba cubierto con un material resistente al calor y encerrado en un tubo de vidrio. Cuando la corriente excedía un cierto nivel, el alambre se derretía, rompiendo el circuito y evitando daños al equipo eléctrico.

A lo largo de los años, las espoletas han evolucionado para satisfacer las necesidades de diferentes tipos de equipo eléctrico. Por ejemplo, las espoletas de alta tensión están diseñadas para proteger las líneas eléctricas y los transformadores, mientras que las espoletas automotrices están diseñadas para proteger los sistemas eléctricos de automóviles y camiones. Enlaces de fusibles

Hoy en día, las espoletas son una parte esencial de los sistemas eléctricos en los hogares, las empresas y las industrias de todo el mundo. Se utilizan para proteger todo, desde los pequeños dispositivos electrónicos hasta las grandes centrales eléctricas, garantizando el funcionamiento seguro y fiable de los equipos eléctricos.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

GRL Fuse Holder RT18X-63-3P + N con indicador de LED tamaño de fusible 14 * 51

¿Qué es un soporte de fusible de enchufe?

Un soporte de fusible enchufe es un tipo de soporte de fusible diseñado para ser insertado en un recipiente o enchufe, similar a un enchufe. Se utiliza principalmente para los sistemas eléctricos domésticos y proporciona una manera conveniente de proteger los circuitos con espoletas de tipo enchufe.

Aquí están algunas características y funciones clave de un soporte de fusible de enchufe:

1.Plug Design: Un soporte de fusible de enchufe típicamente tiene un diseño que se asemeja a un enchufe. Consiste en un cuerpo de soporte de fusibles, que tiene forma de enchufe con puntas o cuchillas, y un enchufe o receptáculo que acepta las prongs o cuchillas de la espoleta.

2. Protección de fusas: La función principal de un soporte de fusible de enchufe es proteger el circuito eléctrico de las condiciones de sobrecorriente. Se adapta a los fusibles de tipo enchufe, que están diseñados para encajar en el soporte de la espoleta de forma segura. Cuando la corriente supera la capacidad nominal de la espoleta, soplará o se derretirá, interrumpiendo el circuito y evitando daños en el cableado y el equipo.

3.Conexión eléctrica: El fuse GRL Holder ofrece conexiones eléctricas entre el fusible y el circuito. Garantiza un contacto adecuado entre el fusible y el enchufe o receptáculo, permitiendo que la corriente fluya a través del circuito.

4.Facilidad de instalación y sustitución: los portafusibles de enchufe están diseñados para una fácil instalación y sustitución. Pueden insertarse directamente en un enchufe o receptáculo compatible, eliminando la necesidad de cables o conexiones adicionales. Esto hace que sea sencillo y conveniente instalar o reemplazar espoletas cuando sea necesario.

5.Circuit Protection for Appliances: Los portafusibles de enchufe se utilizan comúnmente para proteger aparatos individuales o circuitos específicos en sistemas eléctricos residenciales.Anl Fuse Holder

Pueden instalarse en recipientes dedicados a aparatos específicos, como refrigeradores, acondicionadores de aire o lavadoras, proporcionando protección localizada para esos circuitos.

6. Calificación de fusibles: Los portafusibles de enchufe están disponibles en diferentes tamaños y calificaciones actuales para acomodar diversos tipos de fusibles y aplicaciones. Es esencial seleccionar un fusible con la habilitación adecuada para el circuito específico y los requisitos de carga para garantizar una protección adecuada.

Vale la pena señalar que los portafusibles de enchufe no son tan comunes en las instalaciones eléctricas modernas, ya que los interruptores y otros tipos de soportes de fusibles se han vuelto más frecuentes. Sin embargo, todavía pueden encontrarse en edificios antiguos o aplicaciones específicas donde se utilizan fusibles de enchufe.

Al igual que con cualquier componente eléctrico, debe seguirse el cuidado adecuado y la adhesión a las directrices de seguridad eléctrica cuando se instalen o sustituyan espoletas en los almacenes de fusibles de enchufe.An Fuse Holder

GRL Fuse Holder RT18 – 63 fusible talla 14* 51 3P + N

Anl Fuse Holder

Tema No. DN56168

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 3p + N
Método de montaje INSTALACIÓN RIELAR
Método de cableado 1,5 – 35 mm2
Tamaño de la espoleta 14* 51
Corriente operativa nominal le 63A (500VAC)/50A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de fusibles· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

Fusible GRL 14 * 51 RT18X-63-3P con indicador LED

¿Cómo elijo un soporte de fusibles?

Al elegir un soporte de fusibles, hay varios factores a considerar para asegurar la selección adecuada para su aplicación específica. Estos son algunos puntos clave a tener en cuenta:

1.Fuse Tipo y tamaño: Determinar el tipo y el tamaño de la espoleta que se utilizará en su circuito. Los diferentes portafusibles están diseñados para acomodar tipos específicos de fusibles, tales como espoletas de cuchilla, espoletas de cartucho o espoletas SMD. Asegúrese de que el soporte de fusibles que elija es compatible con el tipo de fusibles y el tamaño que tiene la intención de utilizar.

2.Rating Current: Considere la calificación actual requerida para su circuito.Soportes de fusiblesEstán diseñados para manejar rangos de corriente específicos, así que seleccione un soporte que pueda acomodar con seguridad la corriente máxima esperada en su circuito. Es importante elegir un soporte de fusibles que coincida o supere la calificación actual de su fusible.

3.Ratificación de voltaje: Asegúrese de que la tensión del soporte de fusibles sea apropiada para su circuito. La potencia de tensión debe coincidir o superar la tensión de su sistema eléctrico para garantizar el aislamiento y la seguridad adecuados.

4.Estilo de montaje: Determinar el estilo de montaje requerido para su aplicación. Las opciones comunes incluyen montaje de PCB, montaje de paneles, en – línea, o montaje de superficie. Elija un soporte de fusibles que pueda instalarse fácilmente en el lugar deseado y que se ajuste a sus necesidades específicas de montaje.

5. Consideraciones ambientales: tener en cuenta las condiciones ambientales en las que se utilizará el soporte de los fusibles. Factores como la temperatura, la humedad, la vibración y la exposición a los productos químicos pueden afectar el rendimiento y la durabilidad del soporte.

Seleccione un soporte de fusibles que sea adecuado para las condiciones ambientales de su aplicación, asegurándose de que cuenta con la protección o sellado necesarios si es necesario.

6. Terminación de Wire: Considere el tipo de terminación del cable o conexión necesaria para su circuito. Los soportes de fusibles pueden tener diferentes opciones de terminal, como terminales de tornillos, terminales de soldadura o terminales de conexión rápida.

Elija un soporte de fusibles con los terminales apropiados que coincidan con sus requisitos de cableado.

7.Featuras de Seguridad: Evalúe cualquier característica adicional de seguridad necesaria para su aplicación. Esto puede incluir características como una cubierta o un recinto para proteger contra el contacto accidental, los diseños seguros de los dedos o los mecanismos a prueba de manipulaciones.

Considerar cualquier requisito específico de seguridad y seleccionar un soporte de fusibles que cumpla esos criterios.

8.Normas de cumplimiento: Asegurar que el soporte de fusibles cumpla las normas de seguridad y de la industria aplicables. Busque certificaciones o marcas que indiquen el cumplimiento de normas como UL (Underwriters Laboratories), CSA (Canadian Standards Association) o IEC (Comisión Electrotécnica Internacional).

Teniendo en cuenta estos factores, puede seleccionar un soporte de fusibles que sea compatible con su tipo y tamaño de fusible, adecuado para los requisitos de corriente y voltaje de su circuito, y apropiado para su aplicación específica y condiciones ambientales.

GRL fusible fusible RT18X – 63 – 3P con indicador LED tamaño 14* 51 3P

Fuse Holder in Line

Tema No. DN56138

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 3p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 1,5 – 35 mm2
Tamaño de la espoleta 14* 51
Corriente operativa nominal le 63A (500VAC)/50A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

GRL fusible fusible RT18 – 63 – 3P con indicador LED tamaño 14* 51 3P

Amp fuse holder RT18-63 fuse size 14*51 3P

Tema No. DN56118

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 3p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 1,5 – 35 mm2
Tamaño de la espoleta 14* 51
Corriente operativa nominal le 63A (500VAC)/50A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de fusibles· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

Fusible GRL con soporte de fusible RT18X-63-2P con indicador LED tamaño de fusible 14 * 51

¿Un interruptor es lo mismo que un soporte de fusibles?

Un interruptor y un soporte de fusibles cumplen el mismo propósito fundamental de proteger los circuitos eléctricos de las condiciones de sobrecorriente, pero difieren en sus principios de funcionamiento y construcción.

1.Operación:aSoporte de fusiblesContiene un fusible, que es un alambre delgado o tira de metal que se derrite o sopla cuando la corriente excesiva pasa a través de ella. Esta interrupción del circuito protege el cableado y el equipo.

Un interruptor, por otro lado, utiliza un mecanismo electromecánico o unidad de viaje electrónico para detectar condiciones de sobrecorriente. Cuando se produce una sobrecorriente, el interruptor gira y abre el circuito, interrumpiendo el flujo de corriente.

2.Resetabilidad: Un fusible es un dispositivo resetable de una sola vez, no resechable. Una vez que explote, debe ser reemplazado por un nuevo fusible. Por el contrario, un interruptor puede ser reiniciado después de tropezar.

Una vez resuelta la causa de la sobrecorriente, el interruptor puede reiniciarse manual o automáticamente para restaurar la energía del circuito.

3. Protección Speed: Las espoletas suelen responder más rápido a las condiciones de sobrecorriente que los interruptores. Los fusibles pueden soplar rápidamente cuando la corriente supera su capacidad nominal, proporcionando una respuesta rápida para proteger el circuito.

Los interruptores pueden tener diferentes curvas de viaje, lo que les permite proporcionar diferentes tiempos de respuesta dependiendo de la magnitud y duración de la sobrecorriente.

4. Ratings y ajuste: los portafusibles están disponibles en diferentes ratings de corriente, y el rating de la espoleta determina la corriente máxima que puede manejar con seguridad.

Los interruptores también vienen en diferentes ratings de corriente, pero pueden ofrecer ajuste adicional. Algunos interruptores permiten ajustes actuales, proporcionando flexibilidad en la adaptación a diferentes cargas o aplicaciones.

5. Reemplazamiento y mantenimiento: las espoletas son relativamente baratas y fáciles de reemplazar cuando soplan. Sin embargo, requiere una intervención manual cada vez que una espoleta necesita ser reemplazada.

Los interruptores no requieren reemplazo cuando viajan, ya que pueden ser reiniciados. Esto puede ser más conveniente y económico – eficaz a largo plazo, ya que no hay necesidad de comprar nuevos dispositivos de protección de circuitos.

Tanto los soportes de fusibles como los interruptores tienen sus ventajas y son adecuados para diferentes aplicaciones. Los soportes de fusibles se encuentran a menudo en sistemas eléctricos antiguos, aplicaciones automotrices y entornos industriales específicos.

Los interruptores se utilizan más comúnmente en modernas instalaciones residenciales, comerciales e industriales debido a su naturaleza resetable y flexibilidad. La elección entre un soporte de fusibles y un interruptor depende de factores como la aplicación, requisitos específicos, presupuesto y preferencia personal.

Fusible con soporte de fusible RT18X – 63 – 2P con indicador LED talla 14*51 2P

GRL fuse with fuse holder

Tema No. DN56137

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 2p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 1,5 – 35 mm2
Tamaño de la espoleta 14* 51
Corriente operativa nominal le 63A (500VAC)/50A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Fusión GRL con soporte de fusible RT18 – 63 – 2P Tamaño de fusible 14*51 2P

GRL fuse with fuse holder

Tema No. DN56117

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 2p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 1,5 – 35 mm2
Tamaño de la espoleta 14* 51
Corriente operativa nominal le 63A (500VAC)/50A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de fusibles· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

GRL din rail fusible RT18X-63 con indicador LED tamaño de fusible 14 * 51

¿Cuál es la diferencia entre el soporte de fusibles y el enlace de fusibles?

Un soporte de fusibles y un enlace de espoleta son dos componentes diferentes utilizados en circuitos eléctricos para la protección de la sobrecorriente, pero tienen características y funciones distintas.

Fuse Holder:

Un soporte de fusibles es un dispositivo diseñado para mantener y asegurar un fusible en su lugar dentro de un circuito eléctrico. Proporciona una conexión mecánica y eléctrica entre la mecha y el circuito.

ÍndiceSoporte de fusiblesTípicamente tiene terminales o conectores donde la espoleta puede ser insertada y sujetada de forma segura. Los soportes de fusibles están disponibles en diversos tipos y configuraciones, tales como soportes de fusibles de cuchilla, portafusibles de cartuchos o portafusibles de enchufe

Permiten una fácil instalación y sustitución de espoletas y proporcionan un medio para proteger el circuito de las condiciones de sobrecorriente.

FUSE Link:

Un enlace de fusible, también conocido como un enlace fusible, es el componente real que está diseñado para fundirse o soplar cuando está sometido a una condición de sobrecorriente.

Es una longitud corta de alambre o tira de metal con una calificación de corriente específica. Los enlaces de fusibles se encuentran a menudo en sistemas eléctricos antiguos o aplicaciones industriales. Típicamente se soldan o se conectan directamente dentro del circuito y proporcionan protección sobrecorriente actuando como elemento sacrificial.

Cuando la corriente supere la capacidad nominal de laEnlace de fusibles, se derretirá o soplará, interrumpiendo el circuito y evitando daños en el cableado y el equipo. A diferencia de un soporte de fusibles, un enlace de fusibles no requiere un soporte separado para la instalación.

En resumen, un soporte de fusibles es un dispositivo utilizado para asegurar y mantener un fusible, proporcionando conexiones mecánicas y eléctricas dentro de un circuito eléctrico.

Un enlace de fusibles, por otro lado, es el elemento fusible real que se derrite o golpee para interrumpir el circuito y proteger contra las condiciones de sobrecorriente. Los portafusibles y los enlaces de fusibles trabajan juntos para proporcionar protección de sobrecorriente en un sistema eléctrico.

El enlace de espoleta es el componente que se funde físicamente o sopla, mientras que el soporte de la espoleta mantiene la espoleta en su lugar y proporciona los medios para la instalación y sustitución.

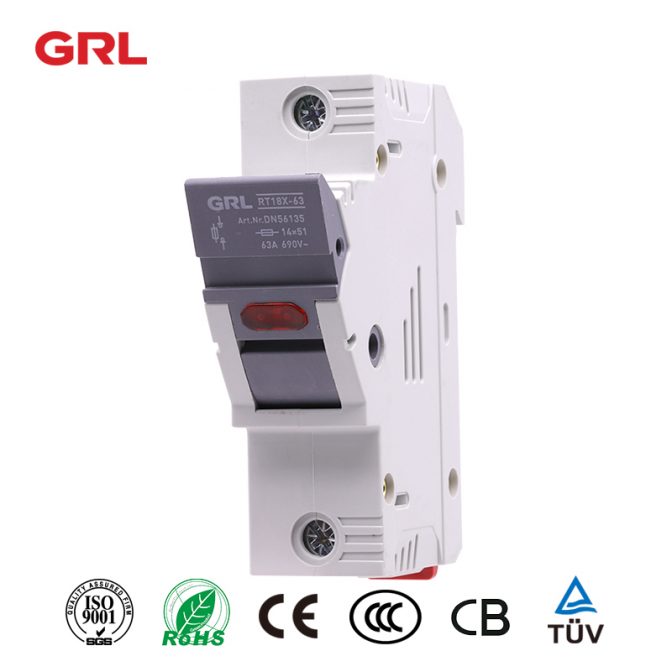

Soporte de fusibles de riel RT18X – 63 con indicador LED talla 14*51 1P

din rail fuse holder

Tema No. DN56135

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 1 p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 1,25 – 35 mm2
Tamaño de la espoleta 14* 51
Corriente operativa nominal le 63A (500VAC)/50A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

DIN soporte de fusibles de raíl RT18 – 63 fusibles talla 14*51 1P

din rail fuse holder

Tema No. DN56115

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 1 p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 1,25 – 35 mm2
Tamaño de la espoleta 14* 51
Corriente operativa nominal le 63A (500VAC)/50A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de fusibles· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

GRL din soporte de fusible de montaje de riel RT18-125-3P + N tamaño de fusible 22 * 58

¿Son los portafusibles AC o DC?

El soporte de fusibles de montaje de riel din puede utilizarse tanto en aplicaciones de corriente alterna (corriente alterna) como de corriente continua (corriente directa). El diseño y las especificaciones del soporte de fusibles determinarán su idoneidad para los circuitos AC o DC. Al seleccionar un soporte de fusibles, es importante tener en cuenta los siguientes factores:

1.Ratificación de voltaje: Asegúrese de que la habilitación de tensión del soporte de fusibles de montaje de raíles de din es adecuada para su aplicación de corriente alterna o corriente continua. La potencia de tensión debe coincidir o superar la tensión de su sistema eléctrico para garantizar el aislamiento y la seguridad adecuados.

2.Rating Current: Considere la calificación actual requerida para su circuito, tanto para aplicaciones AC como DC. Los soportes de fusibles están diseñados para manejar rangos de corriente específicos, así que seleccione un soporte que pueda acomodar con seguridad la corriente máxima esperada en su circuito, ya sea AC o DC.

3.Construcción y diseño: los soportes de fusibles para aplicaciones AC y DC pueden tener ligeras diferencias de diseño para tener en cuenta las características específicas de cada tipo de corriente. Por ejemplo, los portafusibles de corriente alterna pueden tener consideraciones adicionales para manejar los reversos periódicos de tensión de la corriente alterna. Sin embargo, muchos portafusibles están diseñados para ser compatibles con corrientes de corriente alterna y corriente continua.

4.Cumplimiento de las normas: Asegurar que el soporte de fusibles cumpla las normas pertinentes de seguridad e industria tanto para aplicaciones CA como DC.

Los tipos Fuse Holder buscan certificaciones o marcas que indican el cumplimiento de normas como UL (Underwriters Laboratories), CSA (Canadian Standards Association), o IEC (Comisión Electrotécnica Internacional) para el tipo específico de tensión y corriente con el que está trabajando.

Mediante la selección de un soporte de fusibles que cumpla los requisitos de tensión y corriente de su circuito AC o DC, puede garantizar su idoneidad y buen funcionamiento en su aplicación.

Din Rail Mount Fusible Holder RT18 – 125 – 3P + N Fusible Talle 22*58

din rail mount fuse holder

Tema No. DN56124

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible, estructura estándar con línea nula a la derecha
Polo 3p + N
Método de montaje INSTALACIÓN RIELAR
Método de cableado 4 – 50 mm2
Tamaño de la espoleta 22* 58
Corriente operativa nominal le 125a (500VAC)/100A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de fusibles· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

Fusibles eléctricos GRL RT18 – 125 – 3p tamaño de fusible 22 * 58

Soportes de fusa eléctrica RT18 – 125 – tamaño de fusible 3P 22*58

Electrical Fuse Holders

Tema No. DN56123

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible, estructura estándar sin línea nula
Polo 3p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 4 – 50 mm2
Tamaño de la espoleta 22* 58
Corriente operativa nominal le 125a (500VAC)/100A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Portafuegos eléctricos RT18X – 125 – 3P con indicador LED tamaño 22*58

RT Fuse Switch Disconnector fuse size 22*58 2

Tema No. DN56143

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 3p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 4 – 50 mm2
Tamaño de la espoleta 22* 58
Corriente operativa nominal le 125a (500VAC)/100A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

¿Todos los fusibles son iguales?

No todos los fusibles son los mismos. Los soportes de fusibles pueden variar en términos de diseño, tamaño, rating de corriente, rating de voltaje y aplicación. Estos son algunos factores que pueden diferenciar los portafusibles:

1.Tipo de fuse: Los soportes de fusibles están diseñados para acomodar tipos específicos de espoletas, tales como espoletas de cuchilla, espoletas de cartucho, espoletas SMD o espoletas de enchufe. El tipo de soporte de fusibles que necesita depende del tipo específico de fusible que esté usando.

2. Rating Current: Los titulares de fusibles tienen diferentes calificaciones de corriente para que coincidan con la corriente máxima que el fusible puede manejar con seguridad. Es crucial seleccionar un soporte de fusibles que tenga una calificación de corriente igual o superior a la corriente máxima esperada en su circuito.

3. Calificación de voltaje: los titulares de fusibles también tienen índices de tensión que determinan su idoneidad para diferentes niveles de tensión. La potencia de tensión debe coincidir o superar la tensión de su sistema eléctrico para garantizar el aislamiento y la seguridad adecuados.

4.Estilo de montaje: los soportes de fusa eléctrica pueden tener varios estilos de montaje, tales como montaje de paneles, montura de PCB, en – montaje en línea, o montaje de superficie. El estilo de montaje debe elegirse en función de los requisitos de instalación y del espacio disponible en su aplicación.

5.Tipo de terminación: los soportes de fusibles pueden ofrecer diferentes opciones de terminal, como terminales de tornillos, terminales de soldadura o terminales de conexión rápida. La elección del tipo de terminación depende del método de cableado y de la facilidad de instalación.

6.Aplicación: Los soportes de fusibles pueden diseñarse para aplicaciones específicas, como el uso automotriz, industrial o residencial. Algunos soportes de fusibles pueden tener características adicionales para soportar ambientes duros, vibraciones o altas temperaturas, por lo que son adecuados para aplicaciones especializadas.

7.Featuras de seguridad: los soportes de fusibles pueden tener características de seguridad adicionales, tales como cubiertas o recintos para proteger contra el contacto accidental o el dedo – diseños seguros. Estas características de seguridad pueden variar entre diferentes soportes de fusibles.

Es esencial tener en cuenta estos factores y elegir un soporte de fusibles que se ajuste a los requisitos específicos de su aplicación, incluyendo el tipo de fusible, rating de corriente, rating de voltaje, estilo de montaje, y cualquier característica adicional necesaria.

Diferentes soportes de fusibles están diseñados para satisfacer diferentes necesidades y especificaciones, por lo que es importante seleccionar el adecuado para su aplicación para garantizar una protección de circuito adecuada y fiable.

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de fusibles· Producto > >

Haga clic para verEnlace de fusibles· Producto > >
