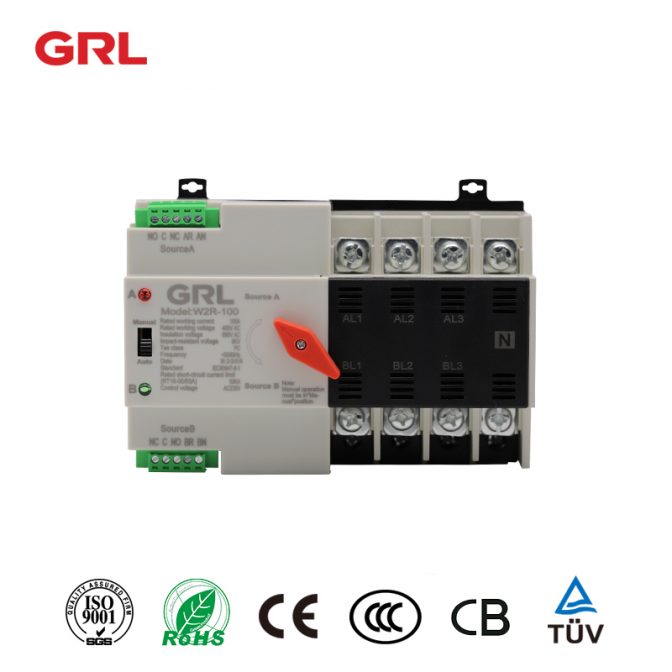

Conmutador automático de transferencia de doble potencia ATS
Descripción del producto
Los interruptores de transferencia automática de doble potencia de la serie DN2R son de reciente desarrollo en miniatura
Interruptores de transferencia de energía doméstica. Este interruptor se utiliza principalmente para comprobar si la fuente de alimentación normal o de espera es normal.
Cuando la fuente de alimentación normal es anormal, la fuente de alimentación de respaldo funcionará inmediatamente para garantizar la continuidad, fiabilidad y seguridad de la fuente de alimentación. Este producto está especialmente diseñado para la instalación de TV vía casera y se utiliza especialmente para la caja de distribución Pz30.
Las series de interruptores automáticos de transferencia son adecuadas para el sistema de alimentación de emergencia 400V, 60A con corriente CA de 50V o 60Hz, estructura compacta, conversión fiable, fácil instalación y mantenimiento. Larga vida. Se utiliza ampliamente en varias ocasiones en las que no se permite un fallo continuo de la energía. Puede ser operado eléctrica o manualmente por ATS, y el controlador.
Cumple los requisitos del conmutador de baja tensión y el equipo de control especificados en la norma IEC 60947-6-1 y IEC60947-3: Equipo funcional y equipo de conmutador de transferencia
Modelo y significado
Parametro técnico
& nbsp;
| Corriente nominal le A | 16/20 / 25 / 32 / 40/50/63 # 100 . |
| Tensión de aislamiento Ui | AC 690V |
| Tensión nominal UE | AC 400V |
| Grado | Grado PC: Capaz de macho y constand.no para romper la corriente de cortocircuito |
| Categoría de uso | Ac – 33iB |
| Polo | 2p & amp;> <i></i> <i> |
| Peso (kg) | 0.62 – 0.72 – 0.81 – 0.82 – 0.81 – 0.81 – 0.81 – 0.81 – 0.81 – 0.81 – 0.81 – 0.81 – 0.81) |
| Vida | Electrial: 2000 veces; Mecánico: 5000 veces |
| Corriente de cortocircuito condicional nominal | 50KA |
| SCPD (FUSIÓN) | RT16 – 00 – 63A |
| Impulso nominal de resistencia a la tensión | 8KV |
| Circuito de control | Tensión de control nominal: AC220V, 50Hz estado de trabajo correcto 85 % EE.UU. – 110% EE.UU. |
| Circuito auxiliar | AC220V/AC 110V 50/60Hz |
| Tiempo de transferencia de contacto | < 50ms |
| Tiempo de transferencia de funcionamiento | < 50ms |
| Tiempo de transferencia de retorno | < 50ms |
| Tiempo libre | < 50ms |
| Rango de temperatura | – 5 ~ + 40
Temperatura media no superior a 35 °C en 24 horas |
Dimensiones de forma y montaje
