Accesorios Ground

Protección contra rayos Electrolítica Chemicallon Tierra varillas

Protección contra el rayo Electrolítico Chemicallon Earth Varillas de la Tierra

Introducción del producto

Las varillas químicas de tierra proporcionan una tierra de baja impedancia para disipar eficazmente los rayos y las corrientes de falla eléctrica, la varilla química de la tierra es ideal para la instalación en lugares donde existen restricciones de espacio.

Características

1. La varilla química de la tierra contiene una mezcla cristalina rica en Jon que cuando se activa por la humedad inherente del aire comenzará la liberación de iones libres en el suelo.

Esta alimentación continua de humedad e iones libres al suelo circundante asegurará que el aceite permanezca en un estado altamente conductor, logrando así una baja resistencia fiable del suelo.

2.El cuerpo principal de la varilla química de tierra se fabrica a partir de tubos de aleación de cobre de alta resistencia a la corrosión para garantizar la máxima conductividad y la vida útil prolongada.

3. El diseño especial de la interfaz de suelo a varilla se expande y contrae el suelo de acuerdo con las condiciones meteorológicas y las fluctuaciones ambientales circundantes.

Esto permite a la varilla mantener el contacto con el suelo circundante y asegurar un nivel de humedad adecuado, independientemente de las fluctuaciones del clima o del estado ambiental.

4.La varilla química de la tierra es ideal para lugares de alta resistividad del suelo y edificios densos por su buen efecto de tierra, pocos espacios ocupados, materiales – contaminación eficiente y ambiental – libre.

Principales parámetros técnicos

PartNo Tamaño
(Mm)		 Material Corriente de impulso R Valor ph
<> <> <> <> <>
SMD – 5015 0 50×1500 Cobre ≤ 1 7 ± 0,5
SMD – 5030T 0 50×3000 Cobre ≤ 1 7 ± 0,5
SMD – 5515 0 55×1500 Cobre ≤ 1 7 ± 0,5
SMD – 5530 0 55×3000 Cobre ≤ 1 7 ± 0,5
SMD – 6015 0 60×1500 Cobre ≤ 1 7 ± 0,5
SMD – 6030 0 60×3000 Cobre ≤ 1 7 ± 0,5
SMD – 5015T 0 50×1500 Cobre Bord ≤ 1 7 ± 0,5
SMD – 5030T 0 50×3000 Cobre Bord ≤ 1 7 ± 0,5

Diagrama de instalación del producto

Lightning protection

Haga clic para verGrupo GrlInicio > >

Haga clic para verAccesorios de puesta a tierra· Producto > >

Accesorios Ground

Barras de tierra de acero inoxidable no magnéticas revestidas de cobre

Barras de acero inoxidable de chapa de cobre no magnéticas

PartNo Rod Dia. · Longitud Espesor del tubo de cobre
<> <> <> <>
CCR – 1212 12,5 mm 1200 mm ≥ 1,5 mm
CCR – 1312 13 mm 1200 mm
CCR – 1412 14 mm 1200 mm
CCR – 1415 14 mm 1500 mm
CCR – 1615 16 mm 1500 mm
CCR – 1715 17,2 mm 1500 mm

Non Magnetic

La varilla de tierra chapada de cobre está hecha de un 99,9% de tubo electrolítico puro de cobre y de acero inoxidable no magnético.

Este producto clasificó el espesor de cobre más de 1,5 mm, por lo que el buen rendimiento conductor baja resistencia, y puede ser comparable a la varilla de cobre puro.

Cabeza de conducción

No de parte · Longitud (mm) Hilo Dia (mm) Material
<> <> <> <>
DH16 38 10 Acero endurecido
Dh20 41 10 Acero endurecido

Las cabezas de conducción están hechas de acero templado y endurecido. Se utiliza para proteger el hilo interno y la parte superior del electrodo de la tierra cuando se conduce hacia el suelo.No Magnético

Dowel de acoplamiento

No de parte · Longitud (mm) Hilo Dia (mm) Material
<> <> <> <>
CD16 40 10 Acero inoxidable
CD20 50 10 Acero inoxidable

Dowels de acoplamiento para barras de acero inoxidable de la tierra están hechos de acero inoxidable o latón, que se utiliza para unir tanto el cobre sólido y las barras de acero inoxidable.

Conduciendo Spike

No de parte · Longitud (mm) Hilo Dia (mm) Material
<> <> <> <>
DS16 40 10 Acero inoxidable
DS20 50 20 Acero inoxidable

Los picos de conducción están hechos de acero endurecido.it se utiliza para permitir que el electrodo de la tierra sea empujado al suelo más fácilmente y evita que el electrodo de la tierra sea dañado.

Haga clic para verGrupo GrlInicio > >

Haga clic para verAccesorios de puesta a tierra· Producto > >

Accesorios Ground

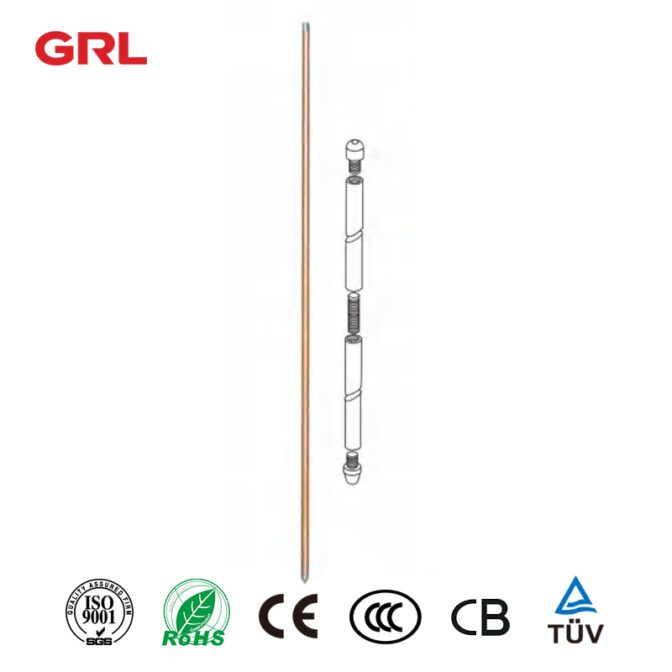

Cobre sólido y acero inoxidable varillas de tierra protección contra rayos conexión a tierra

Barras terrestres de cobre sólido y acero inoxidable

Barra de cobre sólido

Parte No Diámetro Longitud Peso cada uno
<> <> <> <>
CER1212 12,7 mm 1200 mm 1,35 kg
CER1215 12,7 mm 1500 mm 1,69kg
CER1412 14 mm 1200 mm 1,64 kg
CER1415 14 mm 1500 mm 2,05 kg
CER1512 15 mm 1200 mm 1,88kg
CER1515 15 mm 1500 mm 2,35 kg
CER1530 15 mm 3000 mm 4,70 kg
CER2012 20 mm 1200 mm 3,34kg
CER2015 20 mm 1500 mm 4,18kg
CER2030 20 mm 3000 mm 8,36 kg

length

Kit de varilla de cobre sólido

Parte No Diámetro Longitud Peso cada uno
<> <> <> <>
CER1512 – Kit 15 mm 8 pies (2440) mm 3,82kg
CER2012 – Kit 20 mm 8 pies (2440) mm 6,79kg

Barra de acero inoxidable

Parte No Diámetro Longitud Peso cada uno
<> <> <> <>
SER1612 16 mm 1200 mm 1,87kg
SER1615 16 mm 1500 mm 2,34kg
SER1630 16 mm 3000 mm 4,68 kg
SER2015 20 mm 1500 mm 3,65 kg
SER2030 20 mm 3000 mm 7,30 kg

Botiquín de acero inoxidable

Parte No Diámetro Longitud Peso cada uno
<> <> <> <>
SER162 – Kit 16 mm 8 pies (2440) mm 3,8kg

Barra de cobre sólido

Las barras de tierra de cobre sólido Socone tienen mayor resistencia a la corrosión. Se utilizan idealmente en aplicaciones donde las condiciones del suelo son muy agresivas, como suelos con alto contenido de sal.

Barra de acero inoxidable

Las barras de acero inoxidable se utilizan para superar muchos de los problemas causados por la corrosión galvánica que puede tener lugar entre metales diferentes enterrados cerca. Las barras de acero inoxidable de acero inoxidable son muy resistentes a la corrosión.

Los kits incluyen varillas de 2 x 1200mm, dowel de acoplamiento, semental de conducción y Spike para hacer 8 pies de rodConnections a las varillas puede ser por abrazaderas mecánicas, compresión.

Norma: Bs en 50164 – 2, BS7430, UL467

Haga clic para verGrupo GrlInicio > >

Haga clic para verAccesorios de puesta a tierra· Producto > >

Accesorios Ground

Barras de tierra unidas de cobre sin hilos 12.7mm 16.0mm varilla de tierra de acero chapada de cobre

Barras terrestres de cobre sin roscar


Parte no
Diámetro
Longitud
Peso cada uno
<> <> <> <>
ER912 9,0 mm 1200 mm 0,62kg
ER1212 12,7 mm 1200 mm 1,18 kg
ER1215 12,7 mm 1500 mm 1,55kg
ER1218 12,7 mm 1800 mm 1,76 kg
ER1224 12,7 mm 2400 mm 2,36kg
ER1412 14,2 mm 1200 mm 1,53kg
ER1415 14,2 mm 1500 mm 1,88kg
ER1418 14,2 mm 1800 mm 2,29kg
ER1420 14,2 mm 2000 mm 2.51 kg
ER1421 14,2 mm 2100 mm 2,68 kg
ER1424 14,2 mm 2400 mm 3,00kg
ER1430 14,2 mm 3000 mm 3,79kg
ER1612 16,0 mm 1200 mm 1,90kg
ER1615 16,0 mm 1500 mm 2,37kg
ER1618 16,0 mm 1800 mm 2,84 kg
ER1620 16,0 mm 2000 mm 3,16kg
ER1624 16,0 mm 2400 mm 3,79kg
ER1630 16,0 mm 3000 mm 4,73 kg
ER1712 17,2 mm 1200 mm 2,19 kg
ER1715 17,2 mm 1500 mm 2,73 kg
ER1718 17,2 mm 1800 mm 3,27 kg
ER1720 17,2 mm 2000 mm 3,64 kg
ER1721 17,2 mm 2100 mm 3,83kg
ER1724 17,2 mm 2400 mm 4,35 kg
ER1730 17,2 mm 3000 mm 5,44 kg

Unthreaded Copper Bonded

Las barras de la Tierra Copperbond probablemente ofrecen al instalador las mejores y más económicas varillas terrestres disponibles. Se fabrican mediante la unión molecular 99,9% de cobre electrolítico puro en un núcleo de acero bajo carbono. Cobre sin rosca unido

Espesor de cobre Standard 250 micras. (Otros espesores de cobre chapados según lo solicitado) Cobre sin rosca

La vara de tierra chapada de cobre cumple con la norma:

BSEN 50164 – 2

Bs7430 y UL467 varillas terrestres a BS EN 50164 – 2

Bs7430 y UL467 adaptables a BS EN 50164 – 1

Accesorios a BS EN 50164 – 1

Haga clic para verGrupo GRLInicio > >

Haga clic para verAccesorios de tierra> >

Accesorios Ground

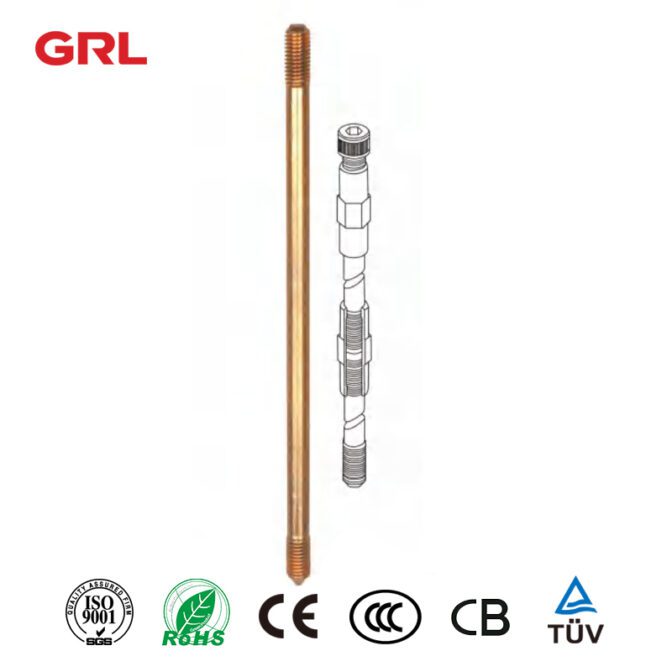

Sistema de puesta a tierra Cobre roscado varillas de tierra unidas 11mm 16mm varilla de puesta a tierra de cobre

Sistema de auricular, roscado de cobre, varillas de la Tierra unidas

Parte no Nominal
Parámetros
Longitud		 Hilo «B» Golpe ‘A’
Peso cada uno
<> <> <> <> <> <>
ERT1112 1/2» 1200 mm 1/2» 11 mm 0,89kg
ERT1115 1/2» 1500 mm 1/2» 11 mm 1,12kg
ERT1118 1/2» 1800 mm 1/2» 11 mm 1,34kg
ERT1212 1/2» 1200 mm 9/16» 12,7 mm 1,18 kg
ERT1215 1/2» 1500 mm 9/16» 12,7 mm 1,55kg
ERT1218 1/2» 1800 mm 9/16» 12,7 mm 1,76 kg
ERT1224 1/2» 2400 mm 9/16» 12,7 mm 2,36kg
ERT1412 5/8» 1200 mm 5/8» 14,2 mm 1,53kg
ERT1415 5/8» 1500 mm 5/8» 14,2 mm 1,88kg
ERT1418 5/8» 1800 mm 5/8» 14,2 mm 2,29kg
ERT1421 5/8» 2100 mm 5/8» 14,2 mm 2.51 kg
ERT1424 5/8» 2400 mm 5/8» 14,2 mm 3,00kg
ERT1430 5/8» 3000 mm 5/8» 14,2 mm 3,79kg
ERT1615 16 mm 1500 mm M18 16 mm 2,37kg
ERT1618 16 mm 1800 mm M18 16 mm 2,84 kg
ERT1624 16 mm 2400 mm M18 16 mm 3,79kg
ERT1630 16 mm 3000 mm M18 16 mm 4,73 kg
ERT1712 3/4». 1200 mm 5/4». 17,2 mm 2,19 kg
ERT1715 3/4». 1500 mm 3/4». 17,2 mm 2,73 kg
ERT1718 3/4». 1800 mm 3/4». 17,2 mm 3,27 kg
ERT1721 3/4». 2100 mm 3/4». 17,2 mm 3,83kg
ERT1724 3/4». 2400 mm 3/4». 17,2 mm 4,35 kg
ERT1730 3/4». 3000 mm 3/4». 17,2 mm 5,44 kg

Diámetros de rosca y de hojalata

A menudo surge confusión entre los diámetros de rosca y escobilla para las varillas roscadas.

El proceso de rodadura de hilo, utilizado por los fabricantes de varillas de calidad, eleva la superficie de la varilla para que el diámetro del hilo (B) sea mayor que el diámetro de la barra (A) (véase el dibujo).

Earthing System

Las barras de la Tierra Copperbond probablemente ofrecen al instalador las mejores y más económicas varillas terrestres disponibles. Se fabrican mediante la unión molecular 99,9% de cobre electrolítico puro en un núcleo de acero bajo carbono.

Espesor de cobre estándar 250 micras. (Otros espesores de cobre chapados según lo solicitado)

La vara de tierra chapada de cobre cumple con la norma:

BSEN 50164 – 2

Bs7430 y UL467 varillas terrestres a BS EN 50164 – 2

Bs7430 y UL467 adaptables a BS EN 50164 – 1

Haga clic para verGrupo GRLInicio > >

Haga clic para verAccesorios de tierra> >

Accesorios Ground

Cobre enlazado varillas de tierra Cobre revestido acero tierra varilla sistema de puesta a tierra

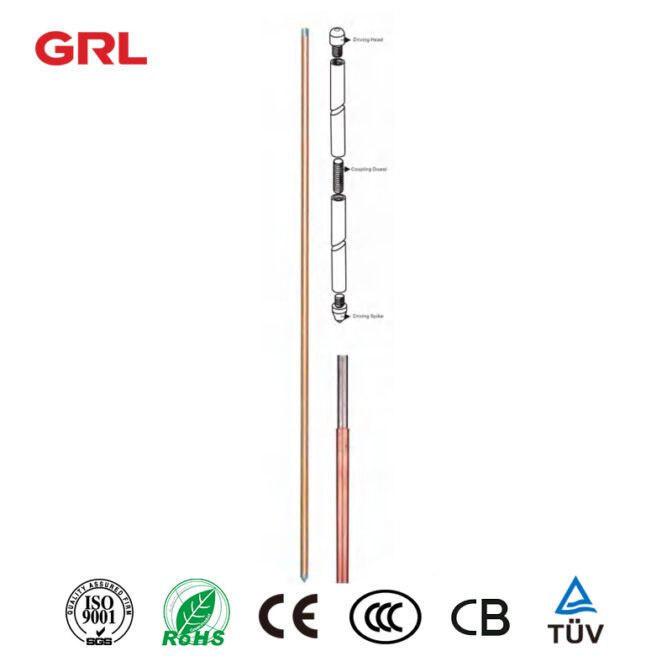

Barras terrestres unidas de cobre

Principales parámetros y especificaciones técnicas

1. La enfermedad de la capa de cobre es superior a 0,254 mm.

2. Las ventajas son una buena resistencia a la tracción más de 600N/mm2.

3. Nuestras barras de tierra pueden ser dobladas a través de un ángulo de 30 o 90 o 135 grados, y las varillas no serán evidencia de agrietamiento o división del acero o el revestimiento de cobre.

4.En anticorrosión ese uso – la vida es más de 50 años o más, constante baja resistencia y buena plasticidad que tenía las características del cobre, así como de acero.Earth varillas

Nota

1. El estándar de diametro es de 11 mm, 12,5 mm, 14,2 mm y 0 17,2 mm, el tamaño de hilo para 1/2″, 9/16″ 5/8″ y 3/4″ y también puede hacer estándar métrico.

2. Podemos suministrarle varillas de tierra con mucho más espesor de capa de cobre tales como 25 micras, 50 micras, 100 micras, 127 micras, 254 micras y 330 micras, etc.

3. Además, podemos suministrarle la varilla de la tierra con dos extremos de hilo, un – hilo pero con un punto final.un extremo hilo y el otro punto final.

4. Length de la vara de la tierra como su petición.

Fórmula de cálculo para una sola varilla de tierra:

Earth Rods

En la fórmula:

R: Resistencia a la tierra de una sola varilla de tierra (+)

P: Resistencia a la Tierra después de la revisión (+- m)

L: Longitud de la varilla de miedo (m)

D: Diámetro de la varilla del miedo (m)

Accesorios auriculares

drive head
