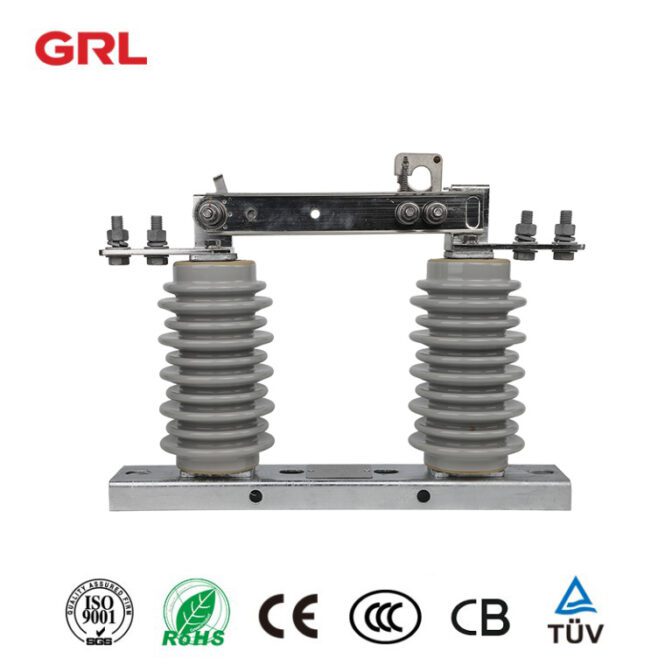

Resumen

El interruptor DNGW1 – Disconector está diseñado con una estructura de desconexión visible y vertical, utilizada principalmente en zonas ruralesRedes de distribución.

Principales Featuras y Beneficios:

• Flexibilidad de la instalación:La carga DNGW1 y DNHGW1 – Los interruptores de disconector se pueden montar horizontal o verticalmente en postes individuales o dobles hechos de metal, hormigón o madera, ofreciendo opciones de instalación versátiles.
• Mejora de la seguridad:Estos interruptores cuentan con un interruptor auxiliar de alta velocidad y una cámara de extinción de arco que minimiza la generación de arcos y gases, evitando arcos externos. Este diseño mejora la seguridad del operador y es respetuoso con el medio ambiente.
• Durabilidad en ambientes duros:La carga DNHGW1 – El aislador compuesto de disconector Switch proporciona una excelente resistencia a los productos químicos, ambientes salados y altos niveles de contaminación, asegurando un rendimiento fiable en condiciones difíciles.
• Facilidad de manejo:Los materiales ligeros utilizados en estos interruptores los hacen más fáciles de empaquetar, transportar y montar. El interruptor de carga de aislamiento se fabrica en etapas separadas y se fija a una paleta cerrada con pernos para un transporte más seguro y un embalaje más fácil. Múltiples fases se montan en un soporte y son operadas por un solo mecanismo de accionamiento.
• Cumplimiento de las normas:Nuestros interruptores de carga-desconector cumplen con las normas IEC 60265 – 1 e IEC 62271 – 102, garantizando una alta calidad y un rendimiento fiable.

Estructura de la carga – Interruptor del disconector

1 ,principal parte conductiva:Esta es la vía principal para la corriente eléctrica, asegurando una conducción eficiente y estable dentro del interruptor.

2:Este componente proporciona aislamiento eléctrico, evitando el flujo de corriente no deseado y garantizando la seguridad y fiabilidad del funcionamiento del interruptor.

3:La sólida base que soporta todos los demás componentes, garantizando la integridad estructural y la facilidad de instalación.

4 ,Arc extinguiendo Hood:Esta parte es crucial para minimizar la generación de arcos y gases durante el funcionamiento. Ayuda a extinguir cualquier arco que pueda formar, mejorando la seguridad y reduciendo el impacto ambiental.

Consejo de cableado:El cableado facilita la conexión del cableado eléctrico, haciendo que la instalación y el mantenimiento sean sencillos y eficientes.

6 piezas limitantes:Este componente ayuda a controlar y limitar el movimiento dentro del interruptor, asegurando un funcionamiento preciso y mejorando el rendimiento general del interruptor.

Estos componentes trabajan juntos para proporcionar una solución de desconexión fiable, segura y eficiente, adecuada para diversos entornos de instalación y aplicaciones.

Ver más sobre GRLInterruptor de aislamiento HV> >

Parametro técnico

Modo: DNGW1 – 36 Carga – Interruptor del disconector

Corriente nominal: 400a/630A

Voltaje calificado: 36kv

Corriente de ruptura: 16 KA/20KA

Potencia – frecuencia WithstandVoitag: 85kv

Voitaje de impulso: 1954BIL

Distancia de fuga: 720mm/900mm

Dimensiones: 1594 cm

Certificación: CE

Puntos de venta

1 mecanismo operativo

Nuevo mecanismo operativo Negativo a reacondicionar

3 soporte de pulverización de plástico

Proceso de galvanización caliente – inmersión con plástico, pulverización en la

La capa exterior no es fácil de oxidar carga de soporte – interruptor del disconector.

2 ,Aislante de porcelana

De alta calidad de fundición aislante, anti-incrustante durable, sin limpieza

4,buena conductividad

Las partes conductoras del cableado son plateadas y tienen

Buena adherenciaConductividad.

Funcionamiento de la carga – Interruptor del disconector

Carga – El interruptor del disconector está diseñado para aislar partes de un circuito eléctrico interrumpiendo el flujo de corriente eléctrica.

A diferencia de los interruptores, que están destinados a proteger los circuitos de la sobrecarga, el interruptor de desconexión de alta tensión se opera manual o remotamente para garantizar la seguridad durante el mantenimiento o la inspección.

Su funcionamiento es sencillo pero crítico; al separar físicamente los contactos dentro del interruptor, crean una brecha de aire que asegura que ninguna corriente puede fluir a través del circuito que está siendo atendido.

El diseño de estos interruptores varía dependiendo de su aplicación, pero normalmente incluye mecanismos de rotación, deslizamiento o balanceo para abrir o cerrar el circuito eléctrico.

Deben soportar las altas tensiones que controlan, a menudo involucrando sofisticadas tecnologías de aislamiento y supresión de arcos para gestionar las descargas eléctricas que se producen durante la operación.

Condiciones normales de funcionamiento

1 ,Temperatura de ambiente: – 40 ~ + 40 °;

2,humedad relativa: el valor medio diario no es mayor que el 95%, y el valor medio mensual no es superior al 90%;

3,lugar de instalación: la altitud no supera los 1000m;

4,Wind Speed: No más de 35m/s;

5,Espesor de revestimiento de hielo: no más de 10 mm;

6 ,lugar de instalación: no debe haber riesgo de incendio, explosión, corrosión química y vibración severa;

7,intensidad sísmica: no más de magnitud 8;

8 ,no es adecuado para lugares con peligros de combustión o explosión, lugares con vibración o impacto severo, gas conductor y químico y áreas con contaminación severa y spray de sal.

Ordenar instrucciones

1 ,tem No ;

2 Voltaje calificado;

3 corriente nominal;

4,ya sea con cámara de extinción de arco;

5,sea con soporte de montaje;

6 ,Por favor infórmanos con sus requisitos especiales.

Resumen

El conmutador DNGW1 de carga – aislamiento está diseñado con una estructura de desconexión visible y vertical, utilizada principalmente en zonas ruralesRedes de distribución.

Principales Featuras y Beneficios:

• Flexibilidad de la instalación:La carga DNGW1 y DNHGW1 – Los interruptores de aislamiento se pueden montar horizontal o verticalmente en postes individuales o dobles hechos de metal, hormigón o madera, ofreciendo opciones de instalación versátiles.
• Mejora de la seguridad:Estos interruptores cuentan con un interruptor auxiliar de alta velocidad y una cámara de extinción de arco que minimiza la generación de arcos y gases, evitando arcos externos. Este diseño mejora la seguridad del operador y es respetuoso con el medio ambiente.
• Durabilidad en ambientes duros:La carga DNHGW1 – Aislador compuesto del interruptor de aislamiento proporciona una excelente resistencia a los productos químicos, ambientes salados y altos niveles de contaminación, asegurando un rendimiento fiable en condiciones difíciles.
• Facilidad de manejo:Los materiales ligeros utilizados en estos interruptores los hacen más fáciles de empaquetar, transportar y montar. El interruptor de carga de aislamiento se fabrica en etapas separadas y se fija a una paleta cerrada con pernos para un transporte más seguro y un embalaje más fácil. Múltiples fases se montan en un soporte y son operadas por un solo mecanismo de accionamiento.
• Cumplimiento de las normas:Nuestros interruptores de carga-aislamiento cumplen con las normas IEC 60265 – 1 e IEC 62271 – 102, garantizando una alta calidad y un rendimiento fiable.

Estructura deCarga – interruptor de aislamiento

1 ,principal parte conductiva:Esta es la vía principal para la corriente eléctrica, asegurando una conducción eficiente y estable dentro del interruptor.

2:Este componente proporciona aislamiento eléctrico, evitando el flujo de corriente no deseado y garantizando la seguridad y fiabilidad del funcionamiento del interruptor.

3:La sólida base que soporta todos los demás componentes, garantizando la integridad estructural y la facilidad de instalación.

4 ,Arc extinguiendo Hood:Esta parte es crucial para minimizar la generación de arcos y gases durante el funcionamiento. Ayuda a extinguir cualquier arco que pueda formar, mejorando la seguridad y reduciendo el impacto ambiental.

Consejo de cableado:El cableado facilita la conexión del cableado eléctrico, haciendo que la instalación y el mantenimiento sean sencillos y eficientes.

6 piezas limitantes:Este componente ayuda a controlar y limitar el movimiento dentro del interruptor, asegurando un funcionamiento preciso y mejorando el rendimiento general del interruptor.

Estos componentes trabajan juntos para proporcionar una solución de desconexión fiable, segura y eficiente, adecuada para diversos entornos de instalación y aplicaciones.

Ver más sobre GRLInterruptor de aislamiento HV> >

Parametro técnico

Modo: DNGW1 – 36 Carga – Interruptor del disconector

Corriente nominal: 400a/630A

Voltaje calificado: 24kV/36kv

Corriente de ruptura: 16 KA/20KA

Potencia – frecuencia WithstandVoitag: 85kv

Voitaje de impulso: 1954BIL

Distancia de fuga: 720mm/900mm

Dimensiones: 1594 cm

Certificación: CE

Funcionamiento de la carga – interruptor de aislamiento

Carga – El interruptor de aislamiento está diseñado para aislar partes de un circuito eléctrico interrumpiendo el flujo de corriente eléctrica.

A diferencia de los interruptores, que están destinados a proteger los circuitos de la sobrecarga, la carga de alta tensión – el interruptor de aislamiento se opera manual o remotamente para garantizar la seguridad durante el mantenimiento o la inspección.

Su funcionamiento es sencillo pero crítico; al separar físicamente los contactos dentro del interruptor, crean una brecha de aire que asegura que ninguna corriente puede fluir a través del circuito que está siendo atendido.

El diseño de estos interruptores varía dependiendo de su aplicación, pero normalmente incluye mecanismos de rotación, deslizamiento o balanceo para abrir o cerrar el circuito eléctrico.

Deben soportar las altas tensiones que controlan, a menudo involucrando sofisticadas tecnologías de aislamiento y supresión de arcos para gestionar las descargas eléctricas que se producen durante la operación.

Condiciones normales de funcionamiento

1 ,Temperatura de ambiente: – 40 ~ + 40 °;

2,humedad relativa: el valor medio diario no es mayor que el 95%, y el valor medio mensual no es superior al 90%;

3,lugar de instalación: la altitud no supera los 1000m;

4,Wind Speed: No más de 35m/s;

5,Espesor de revestimiento de hielo: no más de 10 mm;

6 ,lugar de instalación: no debe haber riesgo de incendio, explosión, corrosión química y vibración severa;

7,intensidad sísmica: no más de magnitud 8;

8 ,no es adecuado para lugares con peligros de combustión o explosión, lugares con vibración o impacto severo, gas conductor y químico y áreas con contaminación severa y spray de sal.

Ordenar instrucciones

1 ,tem No ;

2 Voltaje calificado;

3 corriente nominal;

4,ya sea con cámara de extinción de arco;

5,sea con soporte de montaje;

6 ,Por favor infórmanos con sus requisitos especiales.

Resumen

El conmutador de carga de aislamiento DNGW1 está diseñado con una estructura de desconexión visible y vertical, utilizada principalmente en las zonas rurales.Redes de distribución.

Principales Featuras y Beneficios:

• Flexibilidad de la instalación:Los interruptores de carga de aislamiento DNGW1 y DNHGW1 pueden montarse horizontal o verticalmente en postes individuales o dobles hechos de metal, hormigón o madera, ofreciendo opciones de instalación versátiles.
• Mejora de la seguridad:Estos interruptores cuentan con un interruptor auxiliar de alta velocidad y una cámara de extinción de arco que minimiza la generación de arcos y gases, evitando arcos externos. Este diseño mejora la seguridad del operador y es respetuoso con el medio ambiente.
• Durabilidad en ambientes duros:El aislante compuesto del interruptor de carga de aislamiento DNHGW1 proporciona una excelente resistencia a los productos químicos, ambientes salados y altos niveles de contaminación, garantizando un rendimiento fiable en condiciones difíciles.
• Facilidad de manejo:Los materiales ligeros utilizados en estos interruptores los hacen más fáciles de empaquetar, transportar y montar. El interruptor de carga de aislamiento se fabrica en etapas separadas y se fija a una paleta cerrada con pernos para un transporte más seguro y un embalaje más fácil. Múltiples fases se montan en un soporte y son operadas por un solo mecanismo de accionamiento.
• Cumplimiento de las normas:Nuestros interruptores de carga de aislamiento cumplen con las normas IEC 60265 – 1 e IEC 62271 – 102, garantizando una alta calidad y un rendimiento fiable.

Estructura deInterruptor de carga de aislamiento

1 ,principal parte conductiva:Esta es la vía principal para la corriente eléctrica, asegurando una conducción eficiente y estable dentro del interruptor.

2:Este componente proporciona aislamiento eléctrico, evitando el flujo de corriente no deseado y garantizando la seguridad y fiabilidad del funcionamiento del interruptor.

3:La sólida base que soporta todos los demás componentes, garantizando la integridad estructural y la facilidad de instalación.

4 ,Arc extinguiendo Hood:Esta parte es crucial para minimizar la generación de arcos y gases durante el funcionamiento. Ayuda a extinguir cualquier arco que pueda formar, mejorando la seguridad y reduciendo el impacto ambiental.

Consejo de cableado:El cableado facilita la conexión del cableado eléctrico, haciendo que la instalación y el mantenimiento sean sencillos y eficientes.

6 piezas limitantes:Este componente ayuda a controlar y limitar el movimiento dentro del interruptor, asegurando un funcionamiento preciso y mejorando el rendimiento general del interruptor.

Estos componentes trabajan juntos para proporcionar una solución de desconexión fiable, segura y eficiente, adecuada para diversos entornos de instalación y aplicaciones.

Ver más sobre GRLInterruptor de aislamiento HV> >

Puntos de venta

1 mecanismo operativo

Nuevo mecanismo operativo Negativo a reacondicionar

2 ,Aislante de porcelana

Aislamiento de alta calidad: durable de fundición de aislantes de calidad

Anti-incrustación, sin limpieza

3 soporte de pulverización de plástico

Proceso de galvanización caliente – inmersión con plástico, pulverización en la

La capa exterior no es fácil de oxidar soporta el interruptor de aislamiento

4,buena conductividad

Las partes conductoras del cableado son plateadas y tienen

Buena adherenciaConductividad.

Funcionamiento de la carga – Interruptor del disconector

Carga – El interruptor del disconector está diseñado para aislar partes de un circuito eléctrico interrumpiendo el flujo de corriente eléctrica.

A diferencia de los interruptores, que están destinados a proteger los circuitos de la sobrecarga, el interruptor de desconexión de alta tensión se opera manual o remotamente para garantizar la seguridad durante el mantenimiento o la inspección.

Su funcionamiento es sencillo pero crítico; al separar físicamente los contactos dentro del interruptor, crean una brecha de aire que asegura que ninguna corriente puede fluir a través del circuito que está siendo atendido.

El diseño de estos interruptores varía dependiendo de su aplicación, pero normalmente incluye mecanismos de rotación, deslizamiento o balanceo para abrir o cerrar el circuito eléctrico.

Deben soportar las altas tensiones que controlan, a menudo involucrando sofisticadas tecnologías de aislamiento y supresión de arcos para gestionar las descargas eléctricas que se producen durante la operación.

Condiciones normales de funcionamiento

1 ,Temperatura de ambiente: – 40 ~ + 40 °;

2,humedad relativa: el valor medio diario no es mayor que el 95%, y el valor medio mensual no es superior al 90%;

3,lugar de instalación: la altitud no supera los 1000m;

4,Wind Speed: No más de 35m/s;

5,Espesor de revestimiento de hielo: no más de 10 mm;

6 ,lugar de instalación: no debe haber riesgo de incendio, explosión, corrosión química y vibración severa;

7,intensidad sísmica: no más de magnitud 8;

8 ,no es adecuado para lugares con peligros de combustión o explosión, lugares con vibración o impacto severo, gas conductor y químico y áreas con contaminación severa y spray de sal.

Ordenar instrucciones

1 ,tem No ;

2 Voltaje calificado;

3 corriente nominal;

4,ya sea con cámara de extinción de arco;

5,sea con soporte de montaje;

6 ,Por favor infórmanos con sus requisitos especiales.

Resumen

El interruptor DNGW1 de línea de postes de alta tensión está diseñado con una estructura de desconexión visible y vertical, utilizada principalmente en las zonas rurales.Redes de distribución.

Principales Featuras y Beneficios:

• Flexibilidad de la instalación:Los interruptores de línea de alta tensión DNGW1 y DNHGW1 pueden montarse horizontal o verticalmente en postes individuales o dobles hechos de metal, hormigón o madera, ofreciendo opciones de instalación versátiles.
• Mejora de la seguridad:Estos interruptores cuentan con un interruptor auxiliar de alta velocidad y una cámara de extinción de arco que minimiza la generación de arcos y gases, evitando arcos externos. Este diseño mejora la seguridad del operador y es respetuoso con el medio ambiente.
• Durabilidad en ambientes duros:El aislador compuesto de alta tensión del interruptor de línea de polo DNHGW1 proporciona una excelente resistencia a los productos químicos, ambientes salados y altos niveles de contaminación, asegurando un rendimiento fiable en condiciones difíciles.
• Facilidad de manejo:Los materiales ligeros utilizados en estos interruptores los hacen más fáciles de empaquetar, transportar y montar. El conmutador de línea de poste de alta tensión se fabrica en etapas separadas y se fija a una paleta cerrada con pernos para un transporte más seguro y un embalaje más fácil. Múltiples fases se montan en un soporte y son operadas por un solo mecanismo de accionamiento.
• Cumplimiento de las normas:Nuestros interruptores de línea de poste de alta tensión cumplen con las normas IEC 60265 – 1 e IEC 62271 – 102, garantizando una alta calidad y un rendimiento fiable.

Estructura deInterruptor de línea de poste de alta tensión

1 ,principal parte conductiva:Esta es la vía principal para la corriente eléctrica, asegurando una conducción eficiente y estable dentro del interruptor.

2:Este componente proporciona aislamiento eléctrico, evitando el flujo de corriente no deseado y garantizando la seguridad y fiabilidad del funcionamiento del interruptor.

3:La sólida base que soporta todos los demás componentes, garantizando la integridad estructural y la facilidad de instalación.

4 ,Arc extinguiendo Hood:Esta parte es crucial para minimizar la generación de arcos y gases durante el funcionamiento. Ayuda a extinguir cualquier arco que pueda formar, mejorando la seguridad y reduciendo el impacto ambiental.

Consejo de cableado:El cableado facilita la conexión del cableado eléctrico, haciendo que la instalación y el mantenimiento sean sencillos y eficientes.

6 piezas limitantes:Este componente ayuda a controlar y limitar el movimiento dentro del interruptor, asegurando un funcionamiento preciso y mejorando el rendimiento general del interruptor.

Estos componentes trabajan juntos para proporcionar una solución de desconexión fiable, segura y eficiente, adecuada para diversos entornos de instalación y aplicaciones.

Ver más sobre GRLInterruptor de aislamiento HV> >

Funcionamiento de la carga – Interruptor del disconector

Carga – El interruptor del disconector está diseñado para aislar partes de un circuito eléctrico interrumpiendo el flujo de corriente eléctrica.

A diferencia de los interruptores, que están destinados a proteger los circuitos de la sobrecarga, el interruptor de desconexión de alta tensión se opera manual o remotamente para garantizar la seguridad durante el mantenimiento o la inspección.

Su funcionamiento es sencillo pero crítico; al separar físicamente los contactos dentro del interruptor, crean una brecha de aire que asegura que ninguna corriente puede fluir a través del circuito que está siendo atendido.

El diseño de estos interruptores varía dependiendo de su aplicación, pero normalmente incluye mecanismos de rotación, deslizamiento o balanceo para abrir o cerrar el circuito eléctrico.

Deben soportar las altas tensiones que controlan, a menudo involucrando sofisticadas tecnologías de aislamiento y supresión de arcos para gestionar las descargas eléctricas que se producen durante la operación.

Condiciones normales de funcionamiento

1 ,Temperatura de ambiente: – 40 ~ + 40 °;

2,humedad relativa: el valor medio diario no es mayor que el 95%, y el valor medio mensual no es superior al 90%;

3,lugar de instalación: la altitud no supera los 1000m;

4,Wind Speed: No más de 35m/s;

5,Espesor de revestimiento de hielo: no más de 10 mm;

6 ,lugar de instalación: no debe haber riesgo de incendio, explosión, corrosión química y vibración severa;

7,intensidad sísmica: no más de magnitud 8;

8 ,no es adecuado para lugares con peligros de combustión o explosión, lugares con vibración o impacto severo, gas conductor y químico y áreas con contaminación severa y spray de sal.

Ordenar instrucciones

1 ,tem No ;

2 Voltaje calificado;

3 corriente nominal;

4,ya sea con cámara de extinción de arco;

5,sea con soporte de montaje;

6 ,Por favor infórmanos con sus requisitos especiales.

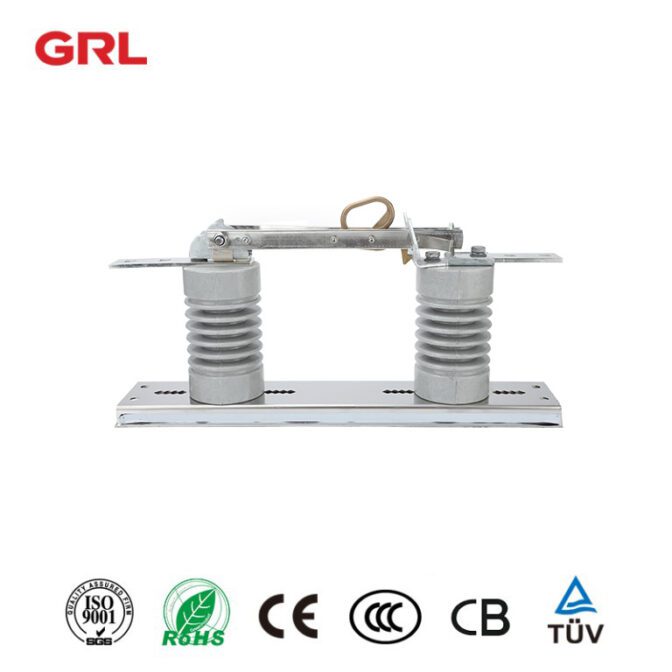

Resumen

El HVDesconectar el interruptorSu tarea consiste en abrir y cerrar circuitos sin carga para lograr el propósito de mantenimiento de cortes de energía y conversión de circuitos. La tarea es abrir y cerrar circuitos sin carga para lograr el propósito de mantenimiento de cortes de energía y conversión de circuitos.

En el estado cerrado, el interruptor de desconexión de HV puede pasar de forma fiable la corriente nominal y llevar la corriente de cortocircuito;

En estado abierto, forma una fractura de aislamiento claramente visible con aislamiento fiable, de modo que las líneas que necesitan ser reparadas o segmentadas están aisladas de las líneas vivas.

Garantizar la seguridad del personal de mantenimiento y del equipo de línea.

Dado que el interruptor de aislamiento de alta tensión no tiene un dispositivo especial de extinción de arco, por lo general sólo abre y cierra líneas cuando no hay carga.Pero cuando algunos casos especiales de uso, como la conmutación de autobuses, apagar transformadores de carga no y NO – autobuses de carga, etc., también debe ser capaz de separar y combinar la corriente de conversión de autobús (corriente circulante), la corriente de excitación del transformador de carga NO, y la corriente capacitiva del bus de carga NO, etc.

Cada fase de la estructura del interruptor de desconexión de HV consta de un chasis, un aislante de pilares, una hoja, contactos y otras partes.

Hay tornillos en el lado de la hoja para ajustar la presión de contacto y un resorte para la compresión. El extremo superior está equipado con una hebilla fija de tracción y un dispositivo de autobloqueo conectado a ella, que se utiliza para abrir y cerrar el gancho aislado.

El producto tiene las ventajas de gran área de contacto, baja resistencia al contacto, buena conductividad eléctrica y alta resistencia mecánica.

Normas de implementación de productos IEC62271 – 102, IEC60071 – 2, IEC60694.

& nbsp;

Estructura del interruptor de desconexión de HV

1 ,principal parte conductora

Incluye: contactos dinámicos y estáticos, tablero terminal, dispositivo de autobloqueo, cuchilla, muelle, limitador, etc.

2 ,Parte de insulación

Se refiere principalmente a los aislantes

3

Contiene: asiento de acero del canal

4,nameplates, anti-falsificación etiquetas, etc.

5 ,instalar accesorios

Incluye: acero ángulo de instalación, pernos de instalación, etc.

Puntos de venta

1 mecanismo operativo

Nuevo mecanismo operativo Negativo a reacondicionar

& nbsp;

2 ,Aislante de porcelana

Aislamiento de alta calidad: durable de fundición de aislantes de calidad

Anti-incrustación, sin limpieza

& nbsp;

3 soporte de pulverización de plástico

Proceso de galvanización caliente – inmersión con plástico, pulverización en la

La capa exterior no es fácil de oxidar soporta el interruptor de aislamiento

& nbsp;

4,buena conductividad

Las partes conductoras del cableado son plateadas y tienen

Buena adherenciaConductividad.

& nbsp;

& nbsp;

Funcionamiento del interruptor de desconexión de HV

Los interruptores de desconexión de HV, o interruptores de aislamiento, están diseñados para aislar partes de un circuito eléctrico interrumpiendo el flujo de corriente eléctrica. A diferencia de los interruptores, que están destinados a proteger los circuitos de la sobrecarga, el interruptor de desconexión de HV se opera manual o remotamente para garantizar la seguridad durante el mantenimiento o la inspección.

Su funcionamiento es sencillo pero crítico; al separar físicamente los contactos dentro del interruptor, crean una brecha de aire que asegura que ninguna corriente puede fluir a través del circuito que está siendo atendido.

El diseño de estos interruptores varía dependiendo de su aplicación, pero normalmente incluye mecanismos de rotación, deslizamiento o balanceo para abrir o cerrar el circuito eléctrico.

Deben soportar las altas tensiones que controlan, a menudo involucrando sofisticadas tecnologías de aislamiento y supresión de arcos para gestionar las descargas eléctricas que se producen durante la operación.

Condiciones normales de funcionamiento

1 ,Temperatura de ambiente: – 40 ~ + 40 °;

2,humedad relativa: el valor medio diario no es mayor que el 95%, y el valor medio mensual no es superior al 90%;

3,lugar de instalación: la altitud no supera los 1000m;

4,Wind Speed: No más de 35m/s;

5,Espesor de revestimiento de hielo: no más de 10 mm;

6 ,lugar de instalación: no debe haber riesgo de incendio, explosión, corrosión química y vibración severa;

7,intensidad sísmica: no más de magnitud 8;

8 ,no es adecuado para lugares con peligros de combustión o explosión, lugares con vibración o impacto severo, gas conductor y químico y áreas con contaminación severa y spray de sal.

Ordenar instrucciones

1 ,tem No ;

2 Voltaje calificado;

3 corriente nominal;

4,ya sea con cámara de extinción de arco;

5,sea con soporte de montaje;

6 ,Por favor infórmanos con sus requisitos especiales.

¿Cuáles son las principales funciones de un interruptor de desconexión de alto Voltage?

AInterruptor de desconexión de alto VoltageSe ha diseñado principalmente para romper el circuito de forma fiable en un sistema de potencia de alta tensión, garantizando el funcionamiento y el mantenimiento seguros del sistema.

La función principal de un interruptor de desconexión de alta tensión es proporcionarAislamiento eléctrico. Durante el mantenimiento regular o fallos inesperados en el sistema de alimentación, el interruptor de desconexión puede aislar completamente el equipo que necesita mantenimiento de las partes vivas. Esto garantiza que los trabajadores puedan realizar el mantenimiento de forma segura sin el riesgo de choque eléctrico.

Esta función es particularmente importante en lugares comoSubstaciones– yRedes de transmisión de energía, donde crea un entorno de trabajo seguro y no electrificado para los operadores de sistemas y ayuda a prevenir accidentes.

A diferencia de los interruptores, la estructura mecánica de un interruptor de desconexión de alta tensión es muy sencilla. Cuando el interruptor está abierto, elEl punto de desconexión es claramente visible. Este diseño visual hace que sea fácil para los operadores confirmar si el interruptor está en posición abierta, reduciendo en gran medida el riesgo de errores. Este aislamiento físico claro garantiza que el equipo pueda ser inspeccionado y mantenido de forma segura cuando se acciona hacia abajo.

Los interruptores de desconexión de alta tensión están construidos para funcionar de forma fiable en sistemas de alta tensión, capaces de manejar cargas de alta tensión y corriente durante períodos prolongados. Incluso en condiciones duras (como alta humedad o temperaturas extremas), el interruptor sigue siendo eficaz para asegurar que el sistema siga funcionando sin problemas.

Es importante señalar queAlta tensiónDesconectar interruptoresNunca debe ser operado bajo carga. En otras palabras, el interruptor no debe utilizarse para romper un circuito cuando el sistema todavía está en funcionamiento, ya que esto podría dar lugar a graves riesgos para la seguridad.

Especificaciones técnicas clave de un interruptor de desconexión de alto Voltaje

1 .Voltaje calificado:La tensión nominal se refiere a la tensión máxima que un interruptor de desconexión de alta tensión puede manejar en condiciones normales de funcionamiento. Es uno de los factores más importantes a tener en cuenta al elegir un interruptor de desconexión de alta tensión.

2 .Corriente nominal: Esto indica la corriente máxima que el interruptor puede manejar continuamente durante la operación. Refleja la capacidad del interruptor para gestionar la carga, garantizando que el dispositivo pueda funcionar establemente durante períodos prolongados sin sobrecalentamiento o mal funcionamiento.

3 .Calificación corta – tiempo de resistencia a la corriente:Esta especificación muestra la capacidad del interruptor para soportar altos niveles de corriente durante un corto-circuito o situación de falla. Las corrientes de cortocircuito suelen ser mucho más altas que las corrientes operativas normales, y el interruptor de desconexión debe soportar estos picos durante unos segundos sin sufrir daños permanentes.

4 .Peak calificado soportar corriente:Esto mide la corriente de pico más alta que el interruptor puede manejar durante el instante en que se produce un cortocircuito. Las corrientes de cortocircuito pueden aumentar rápidamente, especialmente en el momento en que comienza la falla, y esta calificación muestra la capacidad del interruptor para manejar estas subidas altas, a corto plazo.

5 .Entorno operativo: Dado que los interruptores de desconexión de alta tensión a menudo se instalan al aire libre, necesitan soportar condiciones ambientales duras, incluyendo temperaturas extremas, humedad, fuertes vientos y fuertes lluvias. Este factor debe tenerse en cuenta a la hora de seleccionar un interruptor para asegurarse de que funcione de manera fiable en el entorno específico en el que se utilizará.

Estas especificaciones garantizan que el interruptor de desconexión de alta tensión pueda funcionar de manera segura y eficaz en diversos sistemas de energía y condiciones ambientales.

¿Cómo un interruptor de desconexión de alto Voltaje garantiza la seguridad durante el mantenimiento?

Una de las funciones clave de un interruptor de desconexión de alta tensión es proporcionar un aislamiento eléctrico claro. Cuando un sistema de alimentación requiere mantenimiento o reparación, los operadores pueden utilizar el interruptor de desconexión para separar completamente el equipo eléctrico de las partes de alta tensión del sistema. Una vez que el interruptor de desconexión está en la posición «abierta», no hay corriente fluyendo en el circuito, y el punto de desconexión es físicamente visible. Esto proporciona al personal de mantenimiento una señal visual clara, asegurando que el área de trabajo esté completamente des-energizada.

Este diseño de rotura visible permite a los operadores verificar fácilmente que el interruptor está en posición abierta, reduciendo en gran medida el riesgo de error humano o re-energización accidental del equipo. Al ofrecer un aislamiento tan claro, el interruptor de desconexión de alta tensión evita efectivamente descargas eléctricas accidentales causadas por errores, garantizando la seguridad de los trabajadores durante el mantenimiento.

¿Para qué tipos de sistemas de alimentación son adecuados los interruptores de desconexión de alto Voltage?

Los interruptores de desconexión de alta tensión son ampliamente utilizados en casi todosLíneas de transmisión– y varios tipos de sistemas de energía. A medida que la industria eléctrica de China se desarrolla rápidamente y la red eléctrica sigue creciendo, la demanda de interruptores de desconexión de alta tensión también ha ido aumentando.

Estos interruptores desempeñan un papel crucial enRedes de transmisión de energía, proporcionando aislamiento fiable cuando sea necesario. Cuando se produce un fallo en una línea de alimentación, el interruptor de desconexión de alta tensión crea un punto de ruptura claramente visible, lo que permite al personal de mantenimiento confirmar fácilmente que el circuito está des-energizado de forma segura. Esta característica garantiza la seguridad de los trabajadores durante las reparaciones o el mantenimiento.

Con su capacidad de aislamiento fiable, los interruptores de desconexión de alta tensión son esenciales en varios tipos deRedes eléctricas, subestaciones, líneas de transmisión y sistemas de distribución, garantizando la seguridad operacional y la estabilidad tanto en las operaciones rutinarias como en las situaciones de emergencia.

Panorama general del interruptor de rotura de carga de alta carga de Voltage

Funcionalidad y Seguridad El interruptor de rotura de carga de alta tensión es un componente crucial en la red eléctrica, diseñado principalmente para mejorar la seguridad. Su función principal es permitir el aislamiento del circuito para el mantenimiento o el cambio de circuito sin carga. Cuando se cierra, lleva a cabo de forma fiable la corriente nominal y mantiene las condiciones de cortocircuito. En estado abierto, proporciona una ruptura claramente visible que aísla efectivamente las secciones de la red que necesitan mantenimiento de circuitos en vivo, salvaguardando así el personal y el equipo de mantenimiento.

Casos de uso especial

Típicamente utilizado sin carga, el interruptor de rotura de carga de alta tensión puede manejar escenarios específicos como conmutar conexiones de autobuses o desconectar transformadores de carga y autobuses sin conexión. Maneja las corrientes de conversión de autobuses, las corrientes de excitación de transformadores y las corrientes capacitivas con alta fiabilidad.

Componentes estructuralesCada fase del interruptor incluye:

• Un chasis robusto y un aislante de pilares
• Una hoja con tornillos laterales para el ajuste de la presión de contacto
• Contactos equipados con un resorte para la tensión y una hebilla fija de tracción con un dispositivo de autobloqueo para la seguridad operacional

Alta conductividad y fuerza mecánicaEl diseño garantiza una conductividad eléctrica óptima y resistencia mecánica debido a una gran superficie de contacto y baja resistencia. Los componentes están diseñados para cumplir con las normas internacionales incluyendo IEC62271 – 102, IEC60071-2, y IEC60694, reflejando su aplicabilidad global.

Interruptor de carga de alta carga voltageEstructura

1. Partes conductoras:Incluye contactos dinámicos y estáticos, cuchillas y limitadores, mejorados con chapa de plata para una conductividad superior.

2. Aislamiento:Utiliza aisladores de alta calidad para un aislamiento eléctrico eficaz.

3. Estructura de apoyo:Cuenta con una base de acero en canal con soportes galvanizados, plásticos y recubiertos en caliente para resistencia a la corrosión y durabilidad.

4. Featuras adicionales:Placas y etiquetas antifalsificación para garantizar la autenticidad y trazabilidad.

Interruptor de carga de alta carga voltagePuntos de venta

• Mecanismo operativo innovador:Garantiza fiabilidad con un estado – de – el – diseño de arte, evitando el uso de piezas reformadas.
• Insuladores de calidad:Los aisladores de porcelana de alto grado proporcionan un excelente aislamiento y son duraderos, reduciendo la necesidad de limpieza.
• Líneas de apoyo protegidas:Revestidos con plástico sobre una base galvanizada en caliente, estos soportes se resisten a la corrosión y soportan el interruptor de aislamiento con eficacia.

Directrices operacionalesEl interruptor funciona por medios manuales o remotos para desconectar la energía, creando una brecha de aire que no garantiza flujo de corriente durante el mantenimiento. Este mecanismo sencillo es fundamental para garantizar la seguridad en entornos de alta tensión.

¿Cuál es la diferencia entre un interruptor de circuito y un interruptor de carga de alta tensión?

Los interruptores de circuito de alta tensión y los interruptores de aislamiento de alta tensión son componentes cruciales de los sistemas de distribución eléctrica, especialmente en la gestión y protección de circuitos de alta tensión. Cada uno cumple una función distinta y está diseñado para funciones operativas específicas dentro de las redes de transmisión y distribución de energía. He aquí una comparación detallada de los dos:

Breaker de circuito de alto Voltage

Función:

• Un interruptor de alta tensión está diseñado para proteger los circuitos eléctricos de daños debidos a sobrecarga o cortocircuitos al interrumpir automáticamente el flujo de corriente.
• Puede manejar e interrumpir con seguridad las grandes corrientes de falla que ocurren durante las fallas eléctricas, evitando así daños a los equipos y garantizando la seguridad.

Capacidad operacional:

• Los interruptores están equipados con mecanismos para extinguir el arco eléctrico que se forma al interrumpir las corrientes de alta tensión, lo que puede ser extremadamente difícil dada la energía implicada.
• Pueden ser operados automáticamente (a través de sistemas de relés que detectan anomalías) o manualmente para iniciar o detener el flujo de electricidad.

Usage:

• Se utilizan en aplicaciones en las que es necesario un control preciso sobre el arranque y la parada de la corriente eléctrica y en las que la protección de la seguridad frente a las fallas eléctricas es crítica.
• Ideal para configuraciones que requieren una interrupción fiable y rápida de las corrientes eléctricas, como en la generación de energía, transmisión y sistemas de distribución.

Interruptor de Isolator de alto Voltage

Función:

• Un interruptor de rotura de carga de alta tensión, también conocido como un desconector, se utiliza para asegurar que un circuito eléctrico está completamente de-energizado para el servicio o el mantenimiento. Proporciona una ruptura visible en el circuito, que es un requisito de seguridad.
• Está diseñado para ser operado sólo después de que el circuito ha sido abierto con un interruptor.

Capacidad operacional:

• Los interruptores de aislamiento no tienen capacidad de extinción de arco y, por lo tanto, no pueden interrumpir las corrientes de carga o las corrientes de cortocircuito. Están destinados a funcionar sólo cuando no hay carga en el circuito (sin corriente eléctrica).
• La operación es generalmente manual, y el objetivo principal es proporcionar una clara brecha física en el circuito para garantizar la seguridad durante los trabajos de mantenimiento.

Usage:

• Se utiliza normalmente en subestaciones e instalaciones similares de alta tensión en las que se requiere un aislamiento físico claro de los circuitos para un mantenimiento y un mantenimiento seguros.
• No están destinados a operaciones regulares de conmutación, sino que son cruciales para garantizar que los circuitos estén aislados de forma segura y visibles para el personal de mantenimiento.

Diferencias clave

• Protección vs. Seguridad:Los interruptores proporcionan protección activa cortando automáticamente la potencia para evitar daños y garantizar la seguridad. Por el contrario, los aisladores son dispositivos pasivos que garantizan la seguridad al proporcionar una rotura visible y un aislamiento seguro para fines de mantenimiento.
• Apagado de arco:Los interruptores de alta tensión son capaces de extinguir arcos eléctricos que se forman al interrumpir el flujo de corriente. Los aisladores, sin embargo, no pueden romper la corriente y sólo deben abrirse una vez que el circuito ha sido de – energizado por un interruptor de circuito.
• Uso operacional:Los interruptores son parte integrante de la seguridad operativa y la eficiencia de los sistemas de alimentación y se utilizan de forma rutinaria siempre que sea necesaria la protección del circuito. Los aislamientos se utilizan con menos frecuencia, principalmente cuando el equipo necesita ser des-energizado para el mantenimiento o la prueba.

Cada dispositivo desempeña un papel vital en los sistemas eléctricos de alta tensión, y los interruptores de circuito se centran en la protección y el control del flujo de energía eléctrica y los interruptores de aislamiento garantizando condiciones seguras de mantenimiento y mantenimiento.

Interruptor de carga de alta carga voltageEspecificaciones medioambientales

• Rango de temperatura:– 40 °C a +40 °C
• Tolerancia de humedad:Hasta 95% promedio diario, 90% promedio mensual
• Altitud de instalación:Hasta 1000 metros
• Speed Wind Máximo:35 m/s
• Espesor del hielo:Hasta 10 mm
• Adecuado para lugares libres de riesgos de incendio, explosiones, corrosión química y vibraciones severas.

Resumen

El conmutador de aislamiento de alta tensión desempeña principalmente un papel de seguridad en la red de alimentación. Su tarea es abrir y cerrar circuitos sin carga para lograr el propósito de mantenimiento de cortes de energía y conversión de circuitos.

En el estado cerrado, el interruptor de aislamiento de alta tensión puede pasar de forma fiable la corriente nominal y llevar la corriente de cortocircuito; en estado abierto, forma una fractura de aislamiento claramente visible con aislamiento fiable, de modo que las líneas que necesitan ser reparadas o segmentadas están aisladas de las líneas vivas. Garantizar la seguridad del personal de mantenimiento y del equipo de línea.

Dado que el interruptor de aislamiento de alta tensión no tiene un dispositivo especial de extinción de arco, por lo general sólo abre y cierra líneas cuando no hay carga.Pero cuando algunos casos especiales de uso, como la conmutación de autobuses, apagar transformadores de carga no y NO – autobuses de carga, etc., también debe ser capaz de separar y combinar la corriente de conversión de autobús (corriente circulante), la corriente de excitación del transformador de carga NO, y la corriente capacitiva del bus de carga NO, etc.

Cada fase de la estructura del interruptor de aislamiento de alta tensión consiste en un chasis, un aislante de pilares, una hoja, contactos y otras partes. Hay tornillos en el lado de la hoja para ajustar la presión de contacto y un resorte para la compresión. El extremo superior está equipado con una hebilla fija de tracción y un dispositivo de autobloqueo conectado a ella, que se utiliza para abrir y cerrar el gancho aislado.

El producto tiene las ventajas de gran área de contacto, baja resistencia al contacto, buena conductividad eléctrica y alta resistencia mecánica.

Normas de implementación de productos IEC62271 – 102, IEC60071 – 2, IEC60694.

& nbsp;

Estructura del interruptor de desconexión de alta tensión exterior

1 ,principal parte conductora

Incluye: contactos dinámicos y estáticos, tablero terminal, dispositivo de autobloqueo, cuchilla, muelle, limitador, etc.

2 ,Parte de insulación

Se refiere principalmente a los aislantes

3

Contiene: asiento de acero del canal

4,nameplates, anti-falsificación etiquetas, etc.

5 ,instalar accesorios

Incluye: acero ángulo de instalación, pernos de instalación, etc.

Puntos de venta

1 mecanismo operativo

Nuevo mecanismo operativo Negativo a reacondicionar

2 ,Aislante de porcelana

Aislamiento de alta calidad: durable de fundición de aislantes de calidad

Anti-incrustación, sin limpieza

3 soporte de pulverización de plástico

Proceso de galvanización caliente – inmersión con plástico, pulverización en la

La capa exterior no es fácil de oxidar soporta el interruptor de aislamiento

4,buena conductividad

Las partes conductoras del cableado son plateadas y tienen

Buena adherenciaConductividad.

Funcionamiento del interruptor de aislamiento de alta tensión

Los interruptores de aislamiento de alta tensión, o interruptores desconectados, están diseñados para aislar partes de un circuito eléctrico interrumpiendo el flujo de corriente eléctrica. A diferencia de los interruptores, que están destinados a proteger los circuitos de la sobrecarga, el interruptor de aislamiento de alta tensión se opera manual o remotamente para garantizar la seguridad durante el mantenimiento o la inspección. Su funcionamiento es sencillo pero crítico; al separar físicamente los contactos dentro del interruptor, crean una brecha de aire que asegura que ninguna corriente puede fluir a través del circuito que está siendo atendido.

El diseño de estos interruptores varía dependiendo de su aplicación, pero normalmente incluye mecanismos de rotación, deslizamiento o balanceo para abrir o cerrar el circuito eléctrico.

Deben soportar las altas tensiones que controlan, a menudo involucrando sofisticadas tecnologías de aislamiento y supresión de arcos para gestionar las descargas eléctricas que se producen durante la operación.

Condiciones normales de funcionamiento

1 ,Temperatura de ambiente: – 40 ~ + 40 °;

2,humedad relativa: el valor medio diario no es mayor que el 95%, y el valor medio mensual no es superior al 90%;

3,lugar de instalación: la altitud no supera los 1000m;

4,Wind Speed: No más de 35m/s;

5,Espesor de revestimiento de hielo: no más de 10 mm;

6 ,lugar de instalación: no debe haber riesgo de incendio, explosión, corrosión química y vibración severa;

7,intensidad sísmica: no más de magnitud 8;

8 ,no es adecuado para lugares con peligros de combustión o explosión, lugares con vibración o impacto severo, gas conductor y químico y áreas con contaminación severa y spray de sal.

Ordenar instrucciones

1 ,tem No ;

2 Voltaje calificado;

3 corriente nominal;

4,ya sea con cámara de extinción de arco;

5,sea con soporte de montaje;

6 ,Por favor infórmanos con sus requisitos especiales.

Resumen

ÍndiceInterruptor de desconexión de alta tensiónSu tarea es abrir y cerrar circuitos sin carga para lograr el propósito de mantenimiento de cortes de energía y conversión de circuitos.

En el estado cerrado, el interruptor de aislamiento puede pasar de forma fiable la corriente nominal y llevar la corriente de cortocircuito; en estado abierto, forma una fractura de aislamiento claramente visible con aislamiento fiable, de modo que las líneas que necesitan ser reparadas o segmentadas están aisladas de las líneas vivas. Garantizar la seguridad del personal de mantenimiento y del equipo de línea.

Dado que el interruptor de aislamiento de alta tensión no tiene un dispositivo especial de extinción de arco, por lo general sólo abre y cierra líneas cuando no hay carga.Pero cuando algunos casos especiales de uso, como la conmutación de autobuses, apagar transformadores de carga no y NO – autobuses de carga, etc., también debe ser capaz de separar y combinar la corriente de conversión de autobús (corriente circulante), la corriente de excitación del transformador de carga NO, y la corriente capacitiva del bus de carga NO, etc.

Cada fase de la estructura del interruptor de desconexión de alta tensión consta de un chasis, un aislante de pilares, una hoja, contactos y otras partes. Hay tornillos en el lado de la hoja para ajustar la presión de contacto y un resorte para la compresión. El extremo superior está equipado con una hebilla fija de tracción y un dispositivo de autobloqueo conectado a ella, que se utiliza para abrir y cerrar el gancho aislado.

El producto tiene las ventajas de gran área de contacto, baja resistencia al contacto, buena conductividad eléctrica y alta resistencia mecánica.

Normas de implementación de productos IEC62271 – 102, IEC60071 – 2, IEC60694.

& nbsp;

Estructura del interruptor de desconexión de alta tensión exterior

1 ,principal parte conductora

Incluye: contactos dinámicos y estáticos, tablero terminal, dispositivo de autobloqueo, cuchilla, muelle, limitador, etc.

2 ,Parte de insulación

Se refiere principalmente a los aislantes

3

Contiene: asiento de acero del canal

4,nameplates, anti-falsificación etiquetas, etc.

5 ,instalar accesorios

Incluye: acero ángulo de instalación, pernos de instalación, etc.

Puntos de venta

1 mecanismo operativo

Nuevo mecanismo operativo Negativo a reacondicionar

2 ,Aislante de porcelana

Aislamiento de alta calidad: durable de fundición de aislantes de calidad

Anti-incrustación, sin limpieza

3 soporte de pulverización de plástico

Proceso de galvanización caliente – inmersión con plástico, pulverización en la

La capa exterior no es fácil de oxidar soporta el interruptor de aislamiento

4,buena conductividad

Las partes conductoras del cableado son plateadas y tienen

Buena adherenciaConductividad.

Funcionamiento del interruptor de desconexión de alto Voltaje

Los interruptores de desconexión de alta tensión, o interruptores de aislamiento, están diseñados para aislar partes de un circuito eléctrico interrumpiendo el flujo de corriente eléctrica. A diferencia de los interruptores, que están destinados a proteger los circuitos de la sobrecarga, el interruptor de desconexión de alta tensión se opera manual o remotamente para garantizar la seguridad durante el mantenimiento o la inspección.

Su funcionamiento es sencillo pero crítico; al separar físicamente los contactos dentro del interruptor, crean una brecha de aire que asegura que ninguna corriente puede fluir a través del circuito que está siendo atendido.

El diseño de estos interruptores varía dependiendo de su aplicación, pero normalmente incluye mecanismos de rotación, deslizamiento o balanceo para abrir o cerrar el circuito eléctrico.

Deben soportar las altas tensiones que controlan, a menudo involucrando sofisticadas tecnologías de aislamiento y supresión de arcos para gestionar las descargas eléctricas que se producen durante la operación.

Condiciones normales de funcionamiento

1 ,Temperatura de ambiente: – 40 ~ + 40 °;

2,humedad relativa: el valor medio diario no es mayor que el 95%, y el valor medio mensual no es superior al 90%;

3,lugar de instalación: la altitud no supera los 1000m;

4,Wind Speed: No más de 35m/s;

5,Espesor de revestimiento de hielo: no más de 10 mm;

6 ,lugar de instalación: no debe haber riesgo de incendio, explosión, corrosión química y vibración severa;

7,intensidad sísmica: no más de magnitud 8;

8 ,no es adecuado para lugares con peligros de combustión o explosión, lugares con vibración o impacto severo, gas conductor y químico y áreas con contaminación severa y spray de sal.

Ordenar instrucciones

1 ,tem No ;

2 Voltaje calificado;

3 corriente nominal;

4,ya sea con cámara de extinción de arco;

5,sea con soporte de montaje;

6 ,Por favor infórmanos con sus requisitos especiales.
