Load Break Switch,Interruptor de ruptura de carga 36kV

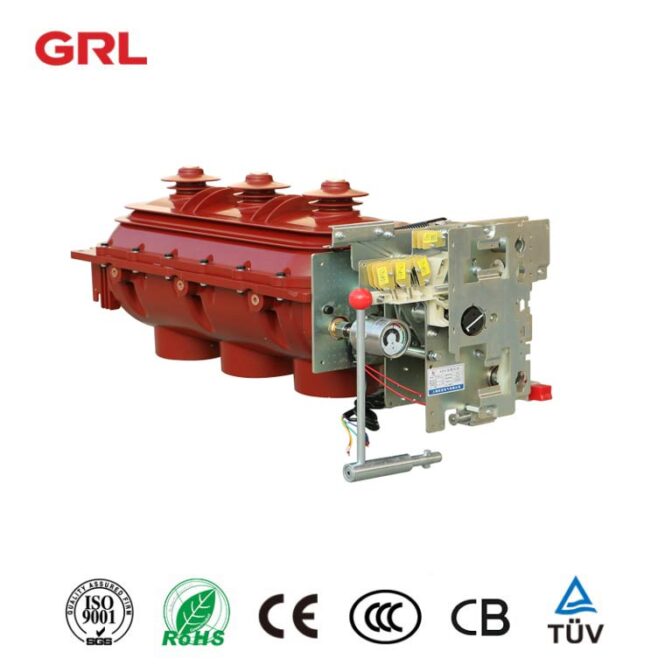

Interruptor de carga de 36kV DNFLN36-40.5D GRL

Interruptor de carga de 36kVResumen

El interruptor de carga de 36kV es un dispositivo eléctrico de alta tensión diseñado para aplicaciones interiores, específicamente para sistemas de distribución de potencia de media tensión. Este interruptor está diseñado para proporcionar funciones confiables de conmutación de carga, aislamiento y puesta a tierra, garantizando la seguridad y eficiencia de las redes eléctricas.

Conmutador de carga de 36kV Features

  • Design compacto:El interruptor de carga de 36kV cuenta con un diseño compacto y ligero, por lo que es adecuado para diversos entornos de instalación, incluyendo subestaciones e instalaciones industriales.
  • SF6 Insulación:Utiliza gas hexafluoruro de azufre (SF6) como medio aislante y extintor. Esto garantiza que el circuito principal permanezca sellado y protegido de factores ambientales externos, mejorando la fiabilidad y la seguridad.
  • Operación multifuncional:El interruptor integra múltiples funciones, incluyendo conmutación de carga, desconexión y puesta a tierra, en una sola unidad. Esto reduce el número de componentes requeridos y simplifica la instalación.
  • Mantenimiento – Gratis: Diseñado para el funcionamiento a largo plazo, el interruptor de carga de 36kV puede funcionar con seguridad durante más de 20 años en condiciones normales sin necesidad de mantenimiento, reduciendo significativamente los costes operativos.
  • Mecanismos de seguridad:En caso de arco interno, el interruptor está diseñado con un punto de debilidad estructural que permite que el gas de sobrepresión escape de forma segura fuera del aparato de conmutación, garantizando la seguridad del equipo y el personal.

Interruptor de carga de 36kV Parametro técnico

No, no, no, no. Objeto Unidad Valor
1 Voltaje calificado KV 36
2 Frecuencia nominal Hz 50
3 Corriente nominal A 630
4 Peak calificado soportar corriente Ka 50
5 4S calificado corto-tiempo soportar la corriente Ka 20
6 Corriente nominal de fabricación Ka 50
7 Corriente nominal A 630
8 Frecuencia de potencia soportar Voltage (1 min) KV 90/95
9 Impulso para rayos resiste el Voltaje KV 175/185
10 SF6 Presión relativa del gas (20 °C) MPA ≤ 0,1
11 Voltaje de explotación nominal (motor) V AC220, DC220
12 Apertura media Speed M/s 3,5 ± 1,5
13 Promedio de cierre Speed M/s 3,5 ± 1,5
14 Tres – Sincronización de la operación en fase ms ≤ 3
15 Resistencia al circuito principal . ≤ 120
16 Par de operación manual N·m ≤ 160

Aplicaciones de interruptor de carga de 36kV

1.Subestaciones

Esencial para la gestión y distribución de energía en subestaciones eléctricas.

2.Plantas industriales

Se utiliza para controlar el suministro de energía a la maquinaria y el equipo, garantizando la continuidad de las operaciones.

3.Instrumentos de energía renovable

Integrado en centrales eólicas y solares para gestionar la conexión y desconexión de fuentes de energía renovables.

4.Edificios comerciales

Proporciona una distribución y gestión confiables de energía en grandes instalaciones comerciales.

5.Infraestructura de transporte

Utilizado en los sistemas eléctricos ferroviarios y aeroportuarios para garantizar un suministro de energía seguro y eficiente.

El interruptor de carga de 36kV es un componente vital en los modernos sistemas de distribución de energía eléctrica. Sus características avanzadas, robustos mecanismos de seguridad y mantenimiento – funcionamiento gratuito lo convierten en una opción ideal para diversas aplicaciones, garantizando una gestión fiable y eficiente de las cargas eléctricas. Con su diseño compacto y sus capacidades multifuncionales, apoya la creciente demanda de una gestión eficiente de la energía tanto en el ámbito industrial como en el comercial.

Load Break Switch,Interruptor de ruptura de carga 24kV

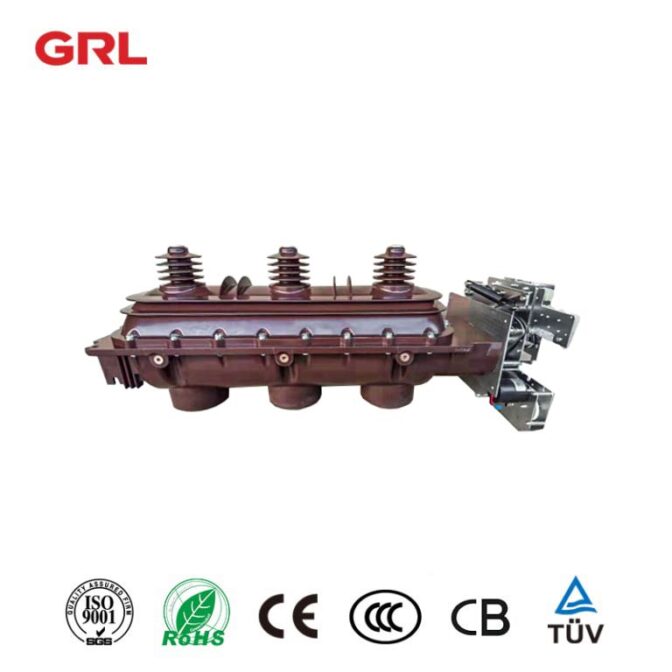

Interruptor de ruptura de carga 24kV 630A DNFLN36 – 24D GRL

Interruptor de rotura de cargaResumen

El interruptor de rotura de carga 24kV es un dispositivo compacto y fiable de media tensión diseñado para aplicaciones interiores. Combina las funciones de rotura de carga, desconector, y cambio de tierra en una unidad única, de mantenimiento – libre.

Frecuencias del interruptor de carga

1. Rotación doble – romper estructura de contacto con tres posiciones de operación: cerrado, abierto, y tierra

2. Utiliza el gas SF6 como medio de extinción y aislamiento, asegurando que el circuito principal esté sellado y no afectado por condiciones ambientales externas

3. Excelente rendimiento de seguridad: en caso de arco interno, se abrirá un punto débil estructural en el recinto, dirigiendo el flujo de gas de sobrepresión fuera del armario de conmutación para garantizar la seguridad

4. Diseño compacto con alta fiabilidad: el interruptor de rotura de carga, el desconector y el interruptor de auricular están integrados en una sola unidad, sellado en una carcasa de resina epoxi llena de gas SF6, con un mecanismo de entrecruzamiento de tres posiciones

5. Pequeño tamaño, peso ligero, mantenimiento – libre, y funcionamiento seguro y conveniente

Interruptor de carga Parametro técnico

No, no, no, no. Objeto Unidad Datos
1 Tensión nominal KV 24
2 Frecuencia nominal Hz 50
3 Corriente nominal A 630
4 Peak nominal soportar corriente Ka 50
5 4S calificado corto-tiempo soportar la corriente Ka 20
6 Corriente nominal de fabricación Ka 50
7 Corriente de rotura nominal A 630
8 Frecuencia de potencia soportar fase de tensión 1min, tierra/fractura KV 50/ 60
9 Impulso de rayos soportar fase de tensión a fase, tierra/fractura KV 125/145
10 Presión relativa del gas de SF6 (20 °C20 °C · presión de calibrador) MPA 0.1 + 0,1
11 Tensión nominal de funcionamiento (motor) V AC220, DC220
12 Tensión nominal de la bobina de salida de derivación V AC220, DC220
13 Velocidad media de apertura M/sm/s 3,5 ± 1,53,5 ± 1,5
14 Velocidad media de cierre M/sm/s 3,5 ± 1,53,5 ± 1,5
15 Tres – Cierre de fase y diferencia horaria de apertura ms 3+3
16 Resistencia al circuito principal μ μ 120, 120, 120, 120, 120, 120
17 Par de funcionamiento manual N.M. 160°160
18 Distancia central interfase Mm 280 ± 0,5280 ± 0,5

Aplicación del interruptor de rotura de carga

El interruptor de rotura de carga 24kV ofrece una solución fiable y compacta para aplicaciones de distribución de potencia de media tensión. Su diseño innovador y sus características avanzadas lo convierten en una opción ideal para garantizar un funcionamiento seguro y eficiente en diversos entornos industriales y comerciales.

El interruptor de rotura de carga 24kV es un componente crucial en los sistemas de distribución de potencia de media tensión, especialmente en varias aplicaciones dentro de la red eléctrica. A continuación se presentan algunos escenarios específicos de aplicación:

1.Distribución de energía urbana

En ambientes urbanos, el interruptor de rotura de carga 24kV se utiliza en subestaciones y redes de distribución para gestionar y controlar el flujo de electricidad. Facilita la conmutación de carga, el aislamiento y la puesta a tierra, asegurando un suministro de energía fiable a edificios residenciales y comerciales.

2 .Instalaciones industriales

En entornos industriales, este interruptor es esencial para conectar y desconectar la energía a la maquinaria y el equipo. Proporciona un medio seguro para aislar los equipos de mantenimiento y garantiza la continuidad operativa en los procesos de fabricación.

3.Sistemas de energía renovable

El interruptor se utiliza ampliamente en aplicaciones de energía renovable, como parques eólicos y solares. Ayuda a gestionar la integración de las fuentes de energía renovables en la red, permitiendo una gestión eficiente de la carga y la protección de los equipos eléctricos.

4.Infraestructura de transporte

En los sistemas de transporte, como los subterráneos y el carril ligero, el interruptor de rotura de carga 24kV se utiliza para controlar la distribución de energía. Garantiza un funcionamiento y mantenimiento seguros de los sistemas eléctricos que alimentan los trenes y las instalaciones de las estaciones.

5.Centros de datos

Los centros de datos dependen de una fuente de energía estable e ininterrumpida. El interruptor de rotura de carga 24kV se utiliza para gestionar cargas eléctricas y proporcionar redundancia, asegurando que los sistemas críticos permanezcan operativos durante el mantenimiento o en caso de fallo.

6.Instalaciones de telecomunicaciones

La infraestructura de telecomunicaciones requiere una energía fiable para mantener las redes de comunicación. El conmutador se utiliza para garantizar que la potencia pueda gestionarse y aislarse de forma segura durante las actividades de mantenimiento.

7 .Aplicaciones agrícolas

En los entornos agrícolas, en particular en los sistemas de riego y las plantas de procesamiento, el interruptor se utiliza para controlar el suministro de energía a las bombas y la maquinaria, mejorando la eficiencia operacional y la seguridad.

El interruptor de rotura de carga 24kV cumple un papel vital en varios sectores, proporcionando seguridad, fiabilidad y eficiencia en la distribución de energía. Su capacidad para manejar aplicaciones de media tensión lo hace indispensable en la infraestructura eléctrica moderna.

Fusible de respaldo limitante actual

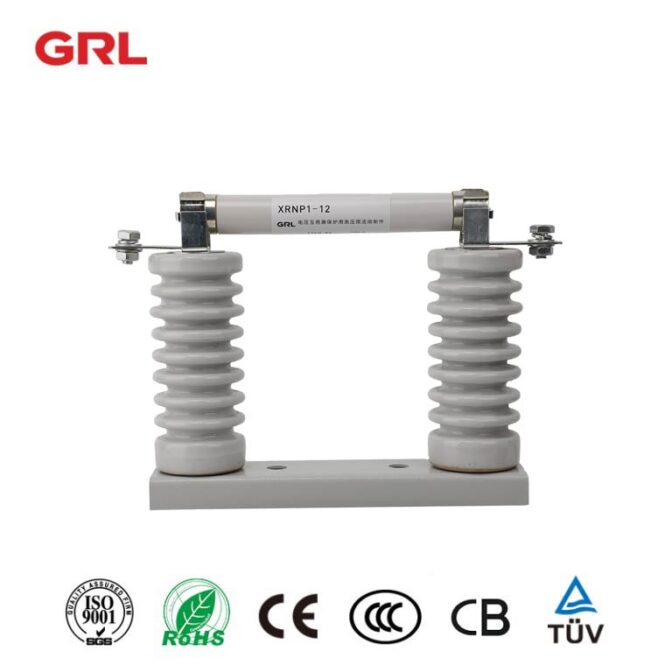

Fusible de respaldo limitante de corriente 12kV Fusible limitante de corriente 24kV

Actual – Limitación de la fusión de copias de seguridad Panorama general

XRNT1 – 24 corriente de alta tensión – Fusible limitador de respaldo es adecuado para sistemas de potencia interior de alta tensión con CA 50Hz, tensión nominal 12 ~ 24kV, y corriente nominal hasta 200A.

Bajo las condiciones de uso especificadas, puede desconectar de forma fiable cualquier corriente de falla entre la corriente de rotura mínima de aproximadamente (3.5~6) en y la corriente de rotura nominal de 40KA. Es un elemento protector para las fallas de sobrecarga y cortocircuito de transformadores de potencia y otros equipos de alimentación en el sistema de alimentación.

Current – Limitar la especificación técnica de fusa de copia de seguridad

Diseño no. XRNP1 – 12
Cumplir con las normas GB/T 1566,2/IEC 60282 – 1
Tensión nominal 12kV
Corriente nominal 0,5,1A,2A,3,15A,4A
Corriente de cortocircuito nominal Ac 50kA

current-limiting backup fuse

Corriente – Limitación de las Featuras de Fusa de copia de seguridad

Corriente – Limitar la copia de seguridad Fusecan interrumpe de forma fiable cualquier corriente de falla entre la corriente de rotura mínima y la corriente de rotura nominal.

  • Alta capacidad de rotura
  • Características estables
  • Bajo consumo de energía

Se puede utilizar en conjunción con otrosInterruptoresELECTRÓNICOS Y ELECTRÓNICOSInterruptores de rotura de cargayContadores de vacíoComo elemento de protección de cortocircuito y sobrecarga para transformadores de potencia y otros equipos eléctricos.

También es un elemento de protección eléctrica de apoyo necesario paraConmutador de alta tensión, armarios de red de anillos, y subestaciones prefabricadas de alta y baja tensión.

Corriente – Limitación de la estructura de fusa de copia de seguridad

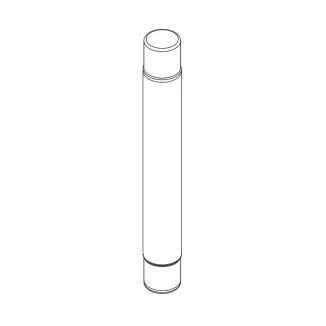

El fusible tiene forma cilíndrica y tiene una estructura insertable. Consiste en una cáscara de cerámica, una tapa de contacto, un fusible, un esqueleto, arena de cuarzo, etc.

Las tapas de contacto en ambos extremos de la espoleta se insertan en el enchufe de la base de fusibles. Las placas de conexión en ambos extremos de la base de fusibles están conectadas en serie en el circuito protegido. Cuando la corriente que pasa a través de la espoleta supera el valor especificado durante un determinado período de tiempo, la temperatura de la espoleta aumenta. Cuando el fusible alcanza la temperatura de fusión y se derrite rápidamente para generar un arco, la arena de cuarzo como el medio extintor de arco extingue rápidamente el arco y corta el circuito.

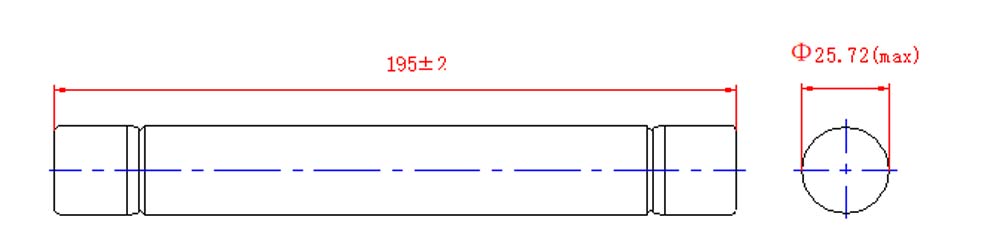

Current-limiting Backup Fuse Structure

Corriente – Limitar las condiciones de funcionamiento de la fusa de copia de seguridad

> la temperatura ambiente no debe ser superior a + 40 °C ni inferior a – 25 °;
> la altitud no debe superar los 1000m;
> el aire circundante no debe estar claramente contaminado por gases corrosivos o inflamables, vapor de agua, etc.;
> No debe haber un ambiente de vibración grave frecuente.

La corriente de alta tensión de GRL que limita las espoletas de respaldo representa un salto adelante en la tecnología de seguridad eléctrica. Con características diseñadas tanto para la funcionalidad como para la facilidad de uso, ofrecen una solución fiable para proteger la valiosa infraestructura eléctrica contra fallas potencialmente catastróficas. Para las industrias que dependen de la potencia de alta tensión, estas espoletas no son sólo componentes; son salvaguardias, garantizando que los sistemas energéticos funcionen sin tropiezos y de manera eficiente en todas las condiciones.
