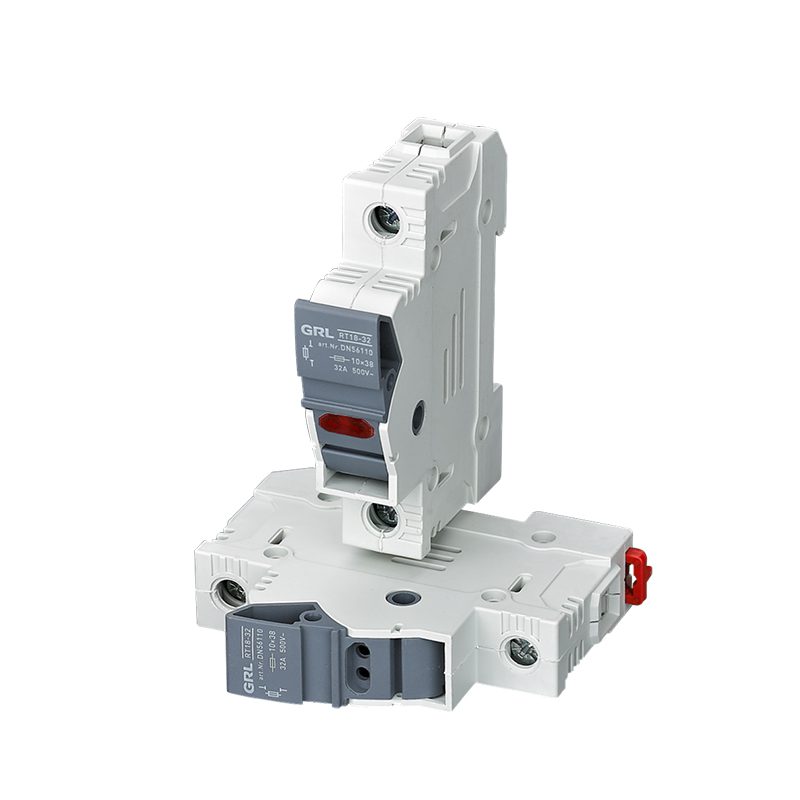

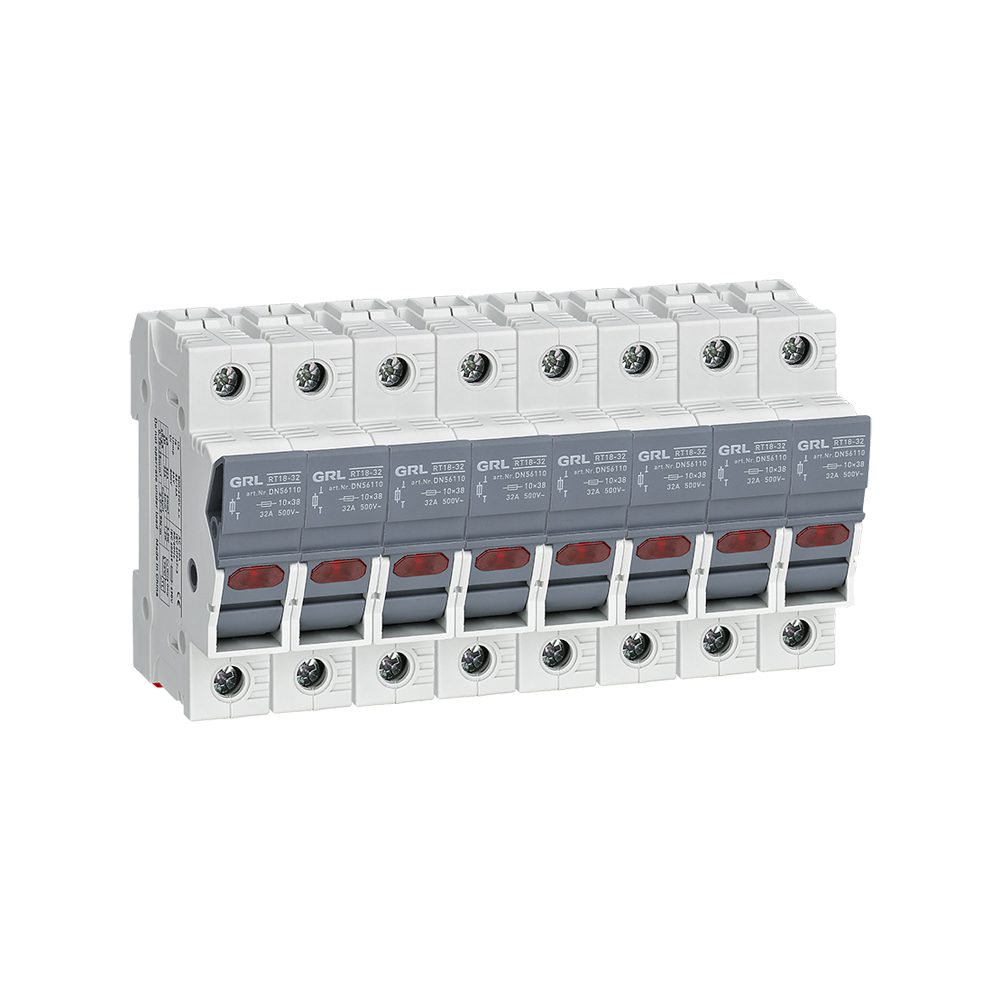

Soporte de fusibles de 4 polos GRL RT18 Series AC y DC Din Rail Fuse Holder
Modos: RT18 – 32, RT18 – 63, RT18 – 125
Voltage: 400VAC / 690VAC
Certificación: TUV, CE, CCC, CB
EstándarIEC 60269 – 2 GB / T 13539.2
Correo electrónico: [email protected]
Keyword:soporte de fusibles din rail con indicador, soporte de fusibles de montaje din rail, soporte de fusibles din rail AC, soporte de fusibles din rail DC, soporte de fusibles din rail con indicador, soporte de fusibles de 4 polos
¿Cuáles son las partes de un fusible?
Una espoleta típicamente consta de las siguientes partes principales:
1.Elemento de fusión: El elemento fusible es el corazón de la espoleta y es responsable de transportar e interrumpir el flujo de corriente. Por lo general es una tira delgada o alambre hecho de un material con un punto de fusión relativamente bajo, como cobre, plata, o una aleación.
Cuando la corriente excede el valor nominal del fusible, el elemento se calienta y se derrite, haciendo que el fusible abra y rompa el circuito.RT18 Series AC y DC Din Rail Fuse Holder
2. Cuerpo de fusión: el cuerpo de la espoleta proporciona soporte físico y aislamiento para el elemento fusible. Es típicamente de cerámica, vidrio o materiales plásticos. El cuerpo encierra y protege el elemento fusible de influencias externas y proporciona aislamiento eléctrico.
3.End Caps/Terminals: Las tapas o terminales finales son componentes metálicos unidos a cada extremo del cuerpo de la espoleta. Proporcionan conexiones eléctricas para el elemento fusible, permitiendo que se conecte dentro del circuito eléctrico.
Las tapas finales se pueden diseñar de diversas formas, tales como cuchillas, tornillos o clips, dependiendo del tipo y aplicación de la fuse.RT18 Series AC y DC Din Rail Fuse Holder
4. Material de relleno (opcional): En algunos fusibles, puede haber un material de llenado dentro del cuerpo de la espoleta. Este material puede ser una arena – como una sustancia o un gas, como nitrógeno o argón.
El material de llenado ayuda a extinguir el arco que ocurre cuando se abre el fusible, mejorando el rendimiento y la fiabilidad de la mecha.
5.Indicación o marcas: las espoletas suelen tener marcas o indicadores en sus cuerpos para proporcionar información sobre sus calificaciones, como la calificación de corriente, la calificación de tensión y otras especificaciones. Estas marcas ayudan a los usuarios a identificar el fusible apropiado para una aplicación determinada.
Es importante notar que el diseño y los componentes de las espoletas pueden variar dependiendo del tipo, tamaño y aplicación. Por ejemplo, las espoletas de cuchilla comúnmente utilizadas en aplicaciones automotrices pueden tener diferentes configuraciones físicas en comparación con las espoletas de cartucho utilizadas en sistemas industriales.
Sin embargo, el propósito fundamental de todas las espoletas sigue siendo el mismo: proteger los circuitos eléctricos interrumpiendo el flujo de corriente en condiciones anormales.
Introducción
Es adecuado para CA 50Hz/60Hz, tensión nominal de aislamiento de hasta 800V, el soporte de fusibles Din Rail es capaz de soportar la corriente térmica convencional y la corriente de impulso de cortocircuito esperado hasta 100kA. La tensión de aislamiento nominal es de hasta 800V, el soporte de fusibles Din Rail es capaz de soportar la corriente térmica convencional y la corriente de impulso de cortocircuito esperado hasta 100kA. El soporte de fusibles Din Rail cumple con la norma nacional GB/T13539.2 y con la norma IEC60269-2 de la Comisión Electrotécnica Internacional.
4 Pole Fuse Holder Series RT18 Series AC y DC Din Rail Fuse Holder Parámetros
| Artículo del producto | NT1 NT1 |
| Corriente nominal | 32A, 63A, 125A |
| Tensión nominal | 400V/690V |
| Capacidad de ruptura (Ka) | 100kA (500VAC) / 50kA (690VAC) |
| Categoría de utilización | Ac – 22B |
| Estándar | IEC 60269 – 2 GB/T 13539.2 |
| Aplicaciones | Sistema de control de potencia
Equipo eléctrico de la industria |
¿Escenarios de aplicación del soporte de fusibles de riel?
Titular de la fusa de montaje de carriles DIN utilizado como interruptor de protección de derivación en el sistema de control eléctrico de tres fases AC.
¿Cómo funciona un soporte de fusibles?
El soporte de fusibles de montaje de raíles RT18 es adecuado para CA 50Hz, tensión nominal de aislamiento a 8kV y corriente de calefacción acordada a 125A.
Se utiliza principalmente como dispositivo de protección de circuitos en líneas eléctricas. Los cables conectados a terminales en ambos extremos de la base se forman a través de la conducción del fuse.RT18 Series AC y DC Din Rail Fuse Holder
El fusible puede desconectar automáticamente el circuito y proteger el circuito. Opera la base para desconectar el circuito. Tiene la función de aislar la fuente de alimentación después de la alimentación polifásica.
¿El material del soporte de la espoleta de raíl del din?
¿Cómo elegir el modelo de soporte de fusibles de riel?
1) Voltaje: tipo ac o DC
2) Polos: 1 polo, 2polos, 3 polos o 1+Npolos, 2+Npolos, 3+N polos.
3) Tamaño: 10* 38,14* 51, 22* 58, 10* 85,14* 85
4) Indicador: con o sin indicador
5) Fusa: con o sin fusible
Cuadro de selección:
| Tema No. | Corriente nominal | Nota | Tema No. | Corriente nominal | Nota |
| DN56110 | 32A | 1 p | DN56135 | 63A | 1p con luz indicadora |
| DN56111 | 32A | Línea Neutral 1p+N a la derecha | DN56137 | 63A | 2p con luz indicadora |
| DN56112 | 32A | 2p | DN56138 | 63A | 3p con luz indicadora |
| DN56113 | 32A | 3p | DN56168 | 63A | Línea Neutral 3p+N a la izquierda |
| DN56114 | 32A | Línea Neutral 3p+N a la derecha | DN56120 | 125a | 1 p |
| DN56130 | 32A | 1p con luz indicadora | DN56121 | 125a | Línea Neutral 1p+N a la derecha |
| DN56132 | 32A | 2p con luz indicadora | DN56122 | 125a | 2p |
| DN56133 | 32A | 3p con luz indicadora | DN56123 | 125a | 3p |
| DN56126 | 32A | Línea Neutral 3p+N a la izquierda | DN56124 | 125a | Línea Neutral 3p+N a la derecha |
| DN56115 | 63A | 1 p | DN56140 | 125a | 1p con luz indicadora |
| DN56116 | 63A | Línea Neutral 1p+N a la derecha | DN56141 | 125a | 2p con luz indicadora |
| DN56117 | 63A | 2p | DN56143 | 125a | 3p con luz indicadora |
| DN56118 | 63A | 3p | DN56171 | 125a | Línea Neutral 3p+N a la izquierda |
| DN56119 | 63A | Línea Neutral 3p+N a la derecha |
¿Cómo elegir un enlace de fusibles correcto para el soporte de fusibles de riel?
1) Voltaje: tipo ac o DC
2) Tamaño: 10* 38,14* 51, 22* 58, 10* 85,14* 85
3) Las espoletas deben probarse para detectar resistencia antes de la instalación
También tenemos un gran inventario, en caso de demandas urgentes.
Hay más de 40 equipos de prueba en laboratorio de GRL, como prueba de aumento de temperatura, prueba mecánica de vida, máquina de prueba de spray de sal, banco de calibración de interruptores, prueba de dureza de Rockwell, etc. El enfoque GRL se centra en la gestión de control de calidad. Ofrecemos productos calificados al cliente de todo el mundo.
Tenemos un equipo profesional de ventas y después – el equipo de ventas está en línea 24 horas, que responden rápidamente y proporcionan ayuda en cualquier momento.RT18 Series AC y DC Din Rail Fuse Holder
Póngase en contacto con nosotros para obtener sus propios datos de inicio de sesión únicos! ·[email protected]
