Serie DNT – O1L AC Protector Fusible enlaces para la protección de equipos de semiconductores 160A ~ 1500A


Modos:DNT □ – O1L

Voltage: 1000VAC

El actual:160A ~ 1500A

Referencia: GB / T 13539.4 / IEC 60269-4

Correo electrónico: [email protected]

Keyword: AC Protección Fuse

Ac Protección de enlaces de fusa para la protección de equipos semiconductores

Descripción del producto

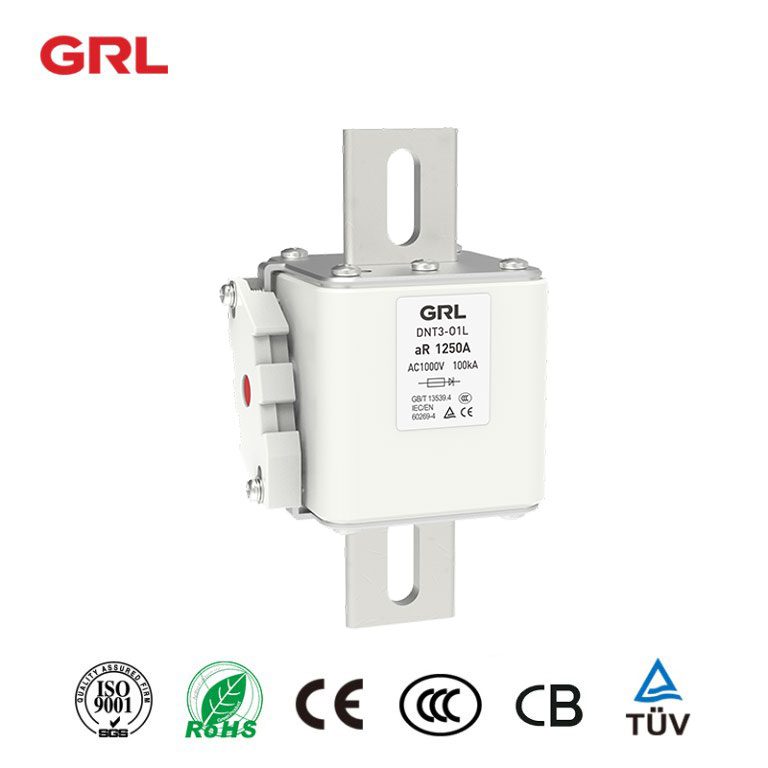

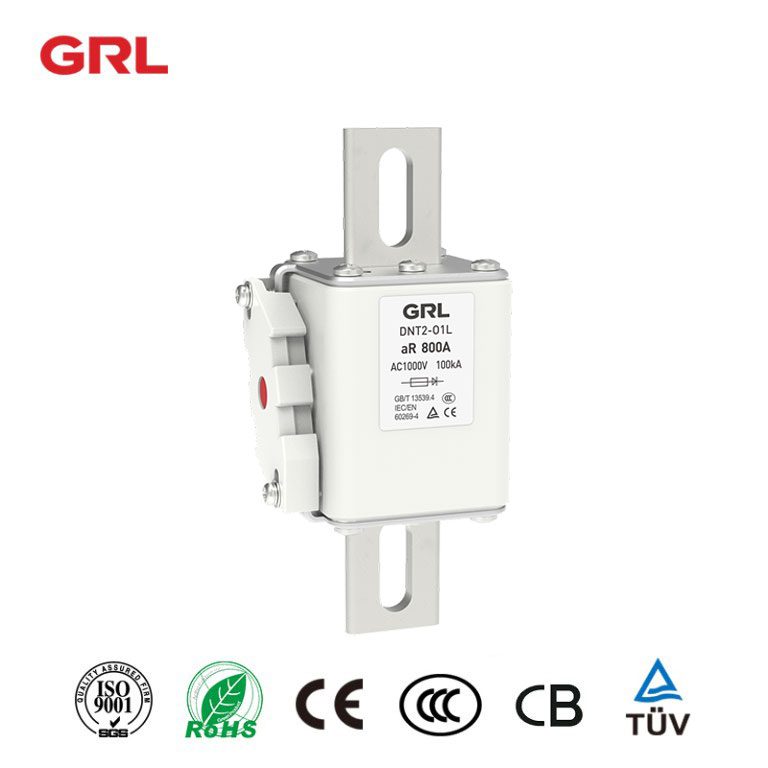

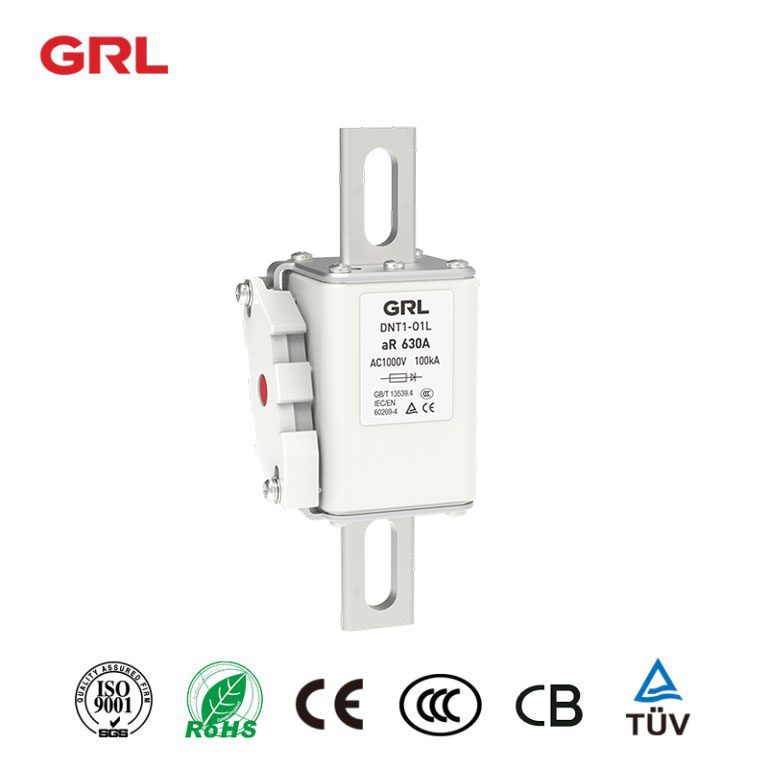

Dnt – – Serie O1L fusible de protección de equipos semiconductores, adecuado para sistemas AC, la tensión nominal es de 1000V, la corriente nominal es 160A ~1500A, utilizada como componente semiconductor y el conjunto completo de equipos se utiliza para la protección de cortocircuito.

Todos los indicadores de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

Modelo de producto Tamaño Tensión nominal Corriente nominal Capacidad nominal de rotura & ka
NT1 NT1 1 Ac 1000 160 100
NT1 NT1 200
NT1 NT1 250
NT1 NT1 315
NT1 NT1 350
NT1 NT1 400
NT1 NT1 450
NT1 NT1 500
NT1 NT1 550
NT1 NT1 630
DNT2 – 01L – – 350 2 350
DNT2 – 01L – – 400 400
DNT2 – 01L – – 450 450
DNT2 – 01L – – 500 500
DNT2 – 01L – – 550 550
DNT2 – 01L – – 630 630
DNT2 – 01L – – 710 710
DNT2 – 01L – – 800 800
DNT3 – 01L – – 630 3 630
DNT3 – 01L – – 710 710
DNT3 – 01L – – 800 800
DNT3 – 01L – – 900 900
DNT3 – 01L – – 1000 1000
DNT3 – 01L – – 1100 1100
DNT3 – 01L – – 1250 1250
DNT3 – 01L – – 1400 1400
DNT3 – 01L – – 1500 1500

& nbsp;

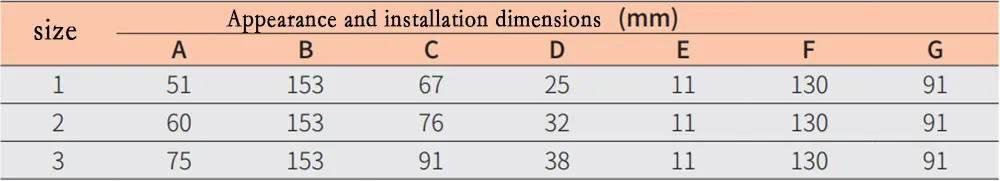

Dimensiones de apariencia e instalación

AC Protecting Fuse

Los fusibles semiconductores, también conocidos como espoletas de estado sólido o espoletas electrónicas, son dispositivos especializados diseñados para proteger los circuitos electrónicos sensibles de las condiciones de sobrecorriente. Se diferencian de las espoletas tradicionales, que se basan en un alambre o tira metálica que se funde físicamente para romper el circuito.Fusibles de semiconductores, por otro lado, utilizar dispositivos semiconductores para abrir rápidamente el circuito cuando se detectan condiciones de sobrecorriente.

1 .Principio de operación:

Los fusibles de semiconductores funcionan sobre la base del principio de «limitación de corriente». Cuando se produce un estado de sobrecorriente, el fusible aumenta rápidamente su resistencia, limitando el flujo de corriente y protegiendo el circuito.

2 .Tipos de espoletas semiconductores:

Resistencia – fusibles a base de:· Estas espoletas utilizan un elemento de resistencia que aumenta la resistencia cuando se somete a altas corrientes. Este aumento de resistencia protege el circuito limitando el flujo de corriente.

Cortadores térmicos (TCO):También conocidos como espoletas térmicas, contienen un elemento sensible al calor que se derrite o rompe el circuito cuando se supera un determinado umbral de temperatura. Aunque técnicamente no son semiconductores, cumplen una función de protección similar en los circuitos electrónicos.

Coeficiente de temperatura positiva polimérico (PPTC) Devices:· Se trata de espoletas auto-reestablecidas que utilizan un elemento de resistencia basado en polímeros. Cuando ocurre una condición de sobrecorriente, el polímero se calienta y su resistencia aumenta, limitando la corriente. Una vez eliminado el fallo, el dispositivo PPTC se enfría y vuelve a su estado de baja resistencia.

3 .Aplicaciones:

Los fusibles de semiconductores encuentran un uso generalizado en equipos y dispositivos electrónicos, donde la protección de los componentes sensibles de los eventos sobreactuales es crítica. Se encuentran comúnmente en fuentes de alimentación, circuitos de control, accionamientos de motor y equipos de telecomunicaciones.

4 .Ventajas:

Respuesta rápida:Los fusibles de semiconductores tienen tiempos de respuesta muy rápidos, lo que es crucial para proteger los componentes electrónicos sensibles.

Limitación precisa de la corriente:· Pueden diseñarse para proporcionar características limitantes de corriente precisas, asegurando que el circuito esté protegido sin causar interrupciones innecesarias.

5 .Criterios de selección:

Al seleccionar un fusible de semiconductores, deben tenerse en cuenta factores como el índice de tensión, la potencia de corriente, la capacidad de rotura y el tiempo de respuesta. Además, la espoleta debe ser compatible con los requisitos específicos de aplicación y circuito.<>

6.Fallos y envejecimiento:

Al igual que cualquier componente electrónico, los fusibles de semiconductores pueden fallar con el tiempo debido a varios factores como el envejecimiento, el estrés térmico y las subidas de tensión. Puede ser necesario realizar inspecciones y pruebas periódicas para garantizar su fiabilidad continua.

7.Sustitución:

Si una espoleta semiconductora se quema o ha llegado al final de su vida útil, debe sustituirse por una espoleta de las mismas especificaciones para mantener la protección del circuito.

Cómo comprobar la fusible de semiconductores¿Por qué?

Para comprobar un fusible de semiconductores, necesitará un multimetro, que es una herramienta versátil utilizada para medir el voltaje, la corriente y la resistencia. Siga estos pasos:

La seguridad en primer lugar:Antes de comenzar, asegúrese de que el equipo está desconectado de la fuente de energía y asegúrese de estar familiarizado con los procedimientos de seguridad eléctrica.

Establecer el Multitimer:Encienda el multimetro y póngalo en la configuración «Ohms» (+). Este es el ajuste de medición de resistencia.

Pruebas:Insertar la pista de prueba roja (positiva) en el Jack «Ohm» o «E» y el plomo negro (negativo) en el «com» o «Common» Jack en el multimetro.

Remoción de espoletas (opcional):· Dependiendo del circuito, es posible que necesite retirar la mecha para probarla. En caso afirmativo, asegúrese de que el equipo se desconecta de forma segura de cualquier fuente de energía antes de retirar el fusible.

Prueba de la Fusa:

A. Coloque las pistas del multimetro en cada extremo de la mecha. No importa qué plomo vaya a donde va, ya que un fusible no está polarizado.

B. Si el fusible está intacto (es decir, no soplado), el multimetro debe mostrar una lectura de muy baja resistencia, típicamente cerca de 0 ohmios. Esto indica que la mecha está permitiendo que la corriente pase.

C. Si el fusible es soplado (abierto), el multimetro mostrará una lectura «OL» (sobre el límite), indicando una resistencia infinita. Esto significa que hay una ruptura en el circuito, y la mecha necesita ser reemplazada.

Interpretación de los resultados:

Si se obtiene una lectura de baja resistencia, es probable que el fusible esté intacto y funcione correctamente.

Si consigues una lectura «OL», la mecha se quema y necesita ser reemplazada.

Reinstalación (si se retira):· Si retira el fusible para el ensayo, asegúrese de que se reinstala correctamente antes de volver a conectar el equipo a la fuente de energía.

Recuerde consultar el manual del dispositivo o consultar a un profesional si no está seguro de cualquier paso en este proceso. Además, siempre practique las precauciones de seguridad adecuadas cuando trabaje con equipos eléctricos. Si no está seguro de sus habilidades o está tratando con un sistema eléctrico complejo, considere buscar ayuda de un electricista calificado.
