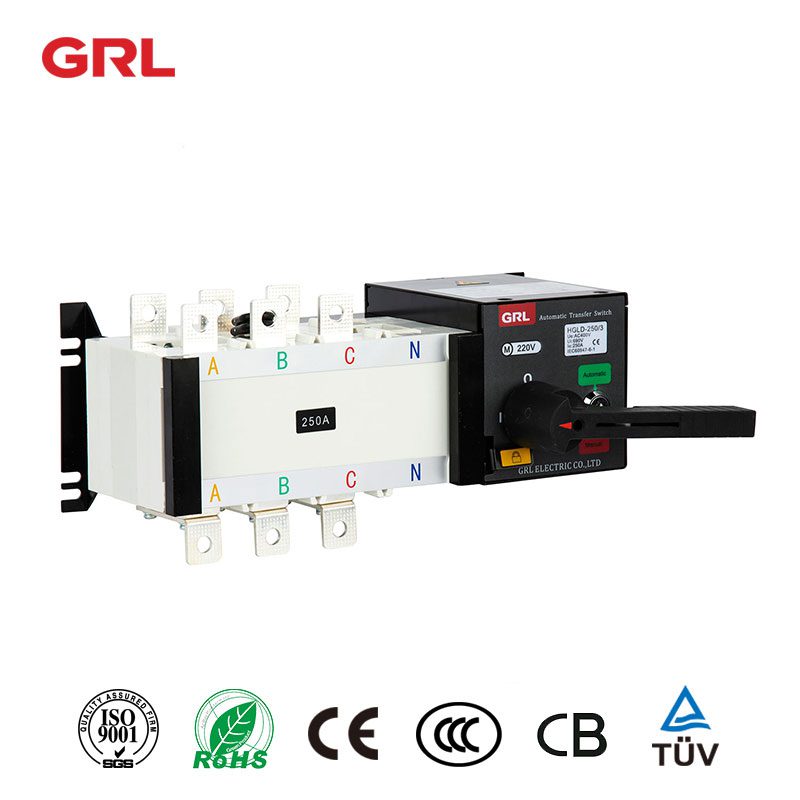

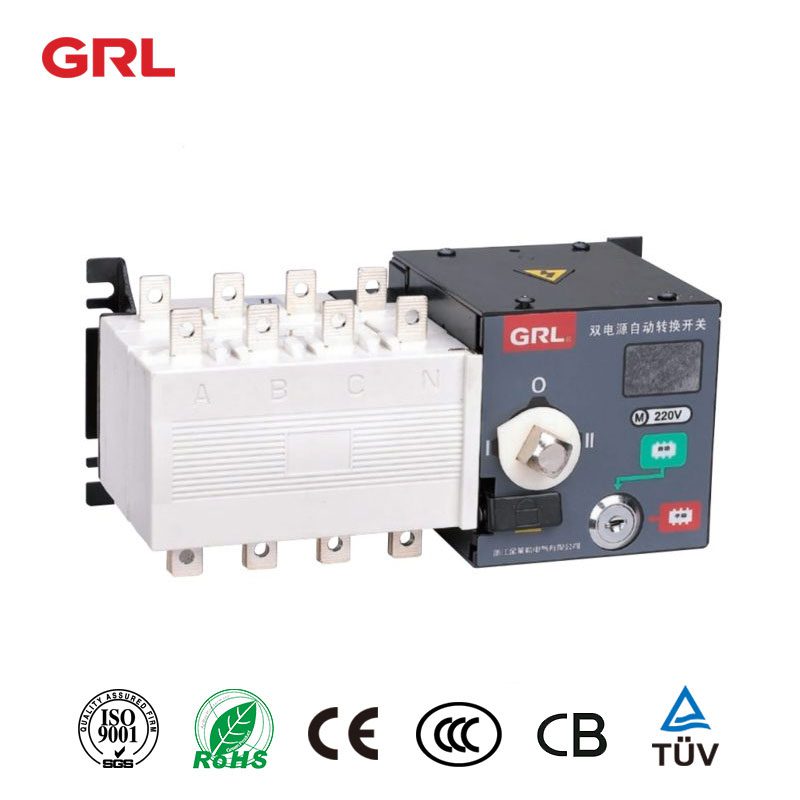

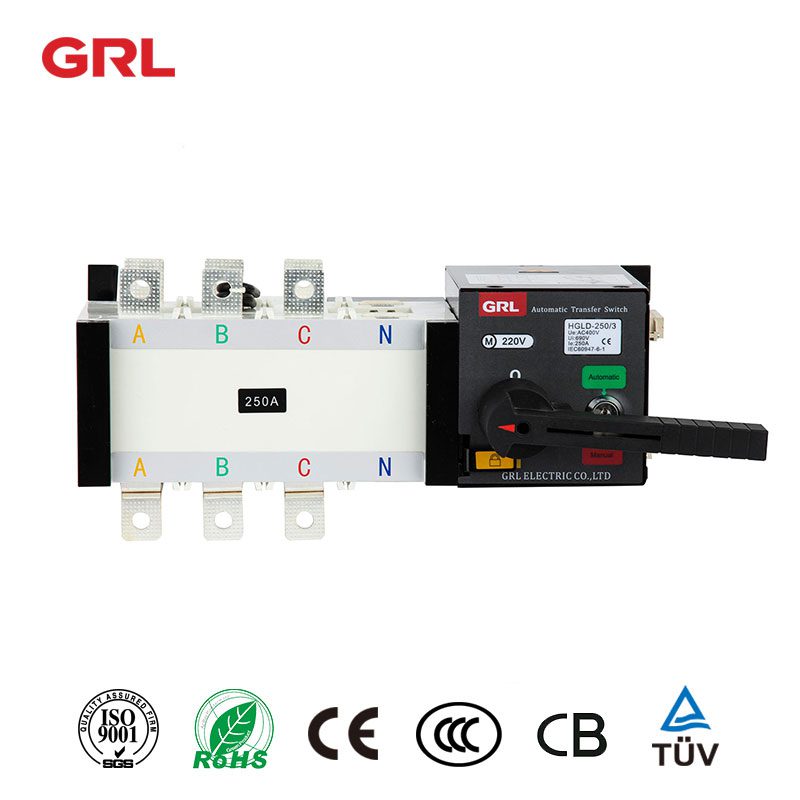

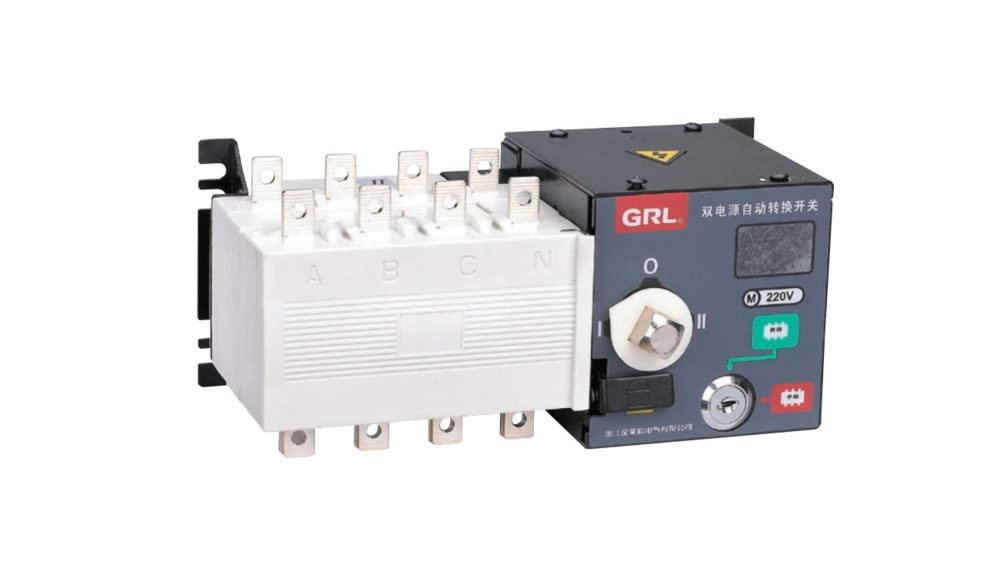

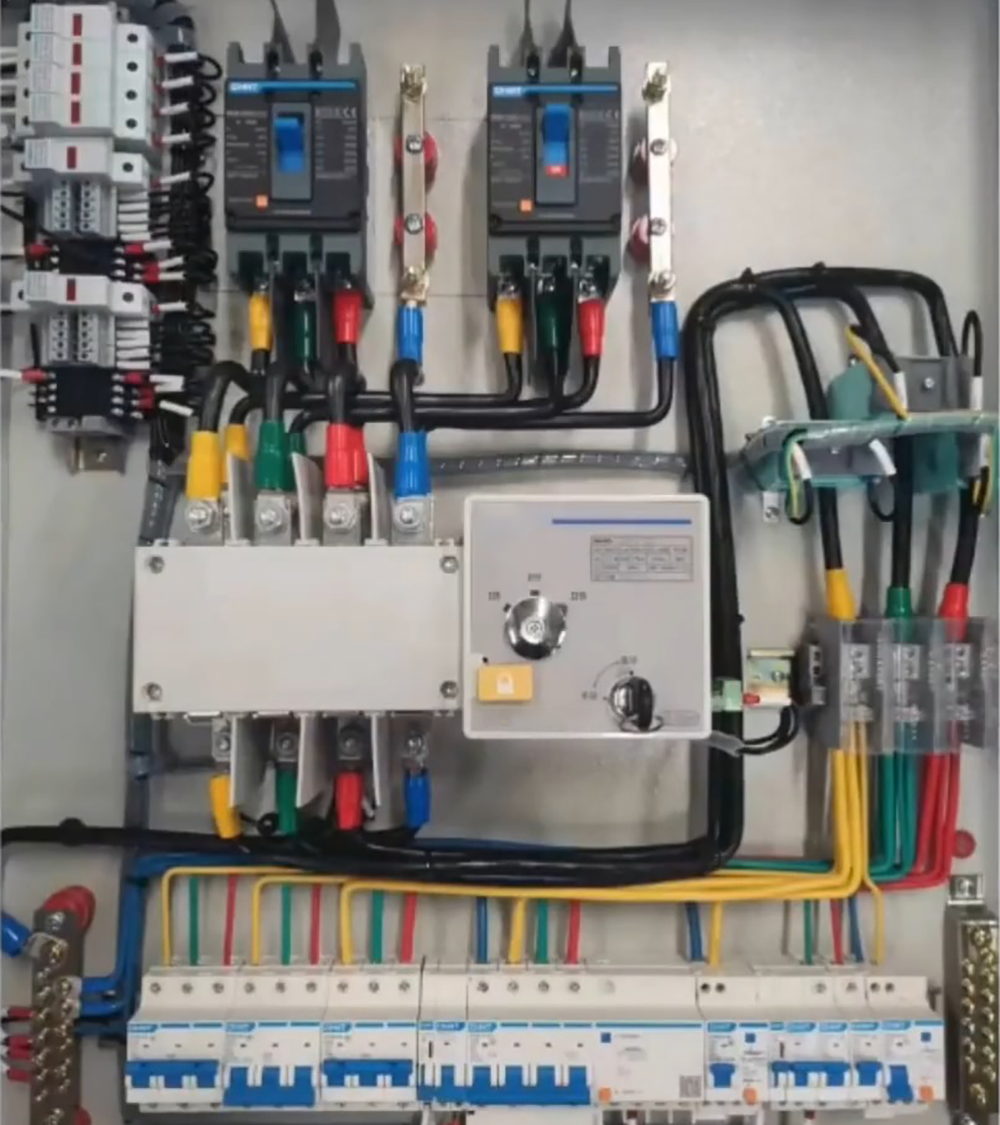

Interruptor de transferencia automática DNQ8 Dual Power (Nivel de PC aislado)

Conmutador automático de transferencia DNQ8

Los interruptores automáticos de transferencia de aislamiento (ATS) se utilizan para separar físicamente dos fuentes de energía, como un generador y la red de servicios públicos. Los ATS a nivel de PC se emplean típicamente en aplicaciones de centros de datos y servidores donde los centros de datos a menudo tienen múltiples fuentes de energía, incluyendo la red de servicios públicos, generadores y UPSs.

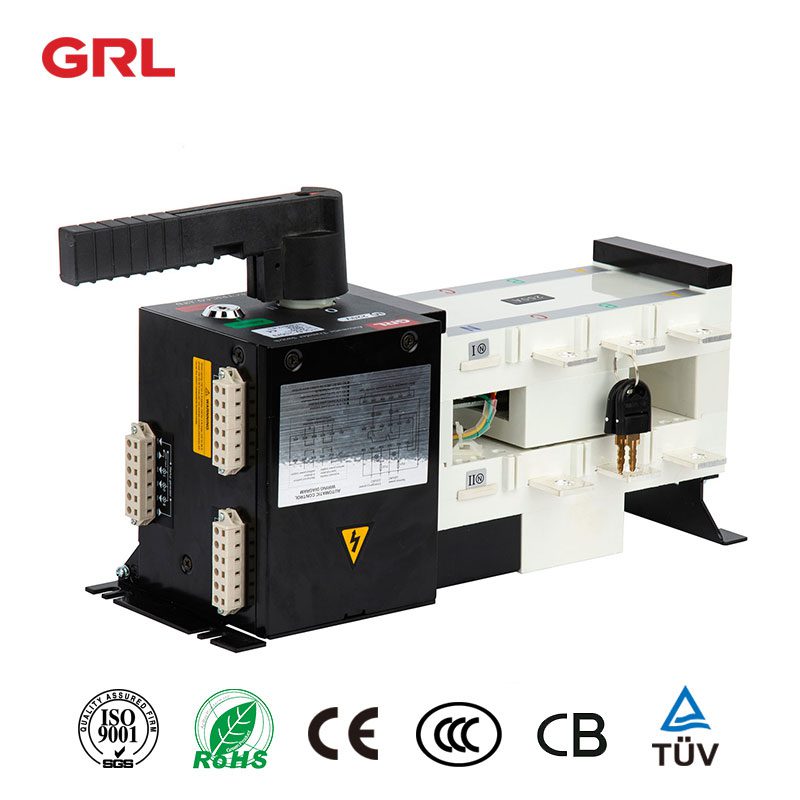

Conmutador automático de transferencia Panorama general del producto

La sección de control del interruptor DNQ8 está compuesta por una carcasa metálica, mientras que el interruptor en sí está hecho de fibra de vidrio resina de poliéster insaturada. Esto le da al interruptor un excelente rendimiento dieléctrico, así como características confiables de protección y seguridad.

DNQ8 también es estéticamente agradable, con una estructura sólida y un factor de forma compacta. Es la opción ideal para una variedad de aplicaciones.

Aplicación del conmutador automático de transferencia

El interruptor automático de transferencia de la serie DNQ8 es un dispositivo importante para alimentar varios sistemas y equipos. Se utiliza principalmente para la distribución de potencia AC a 50Hz, con una tensión nominal de 400V y una tensión nominal de 220V. También tiene una corriente nominal de 16 a 3200A.

Además, el conmutador automático de transferencia de la serie DNQ8 se puede utilizar para el sistema de conmutación de una fuente de alimentación principal y una fuente de alimentación de espera en una red de motor. Además, se puede utilizar para el aislamiento infrecuente de los circuitos y líneas de ruptura. En resumen, el interruptor automático de transferencia de la serie DNQ8 es versátil e indispensable

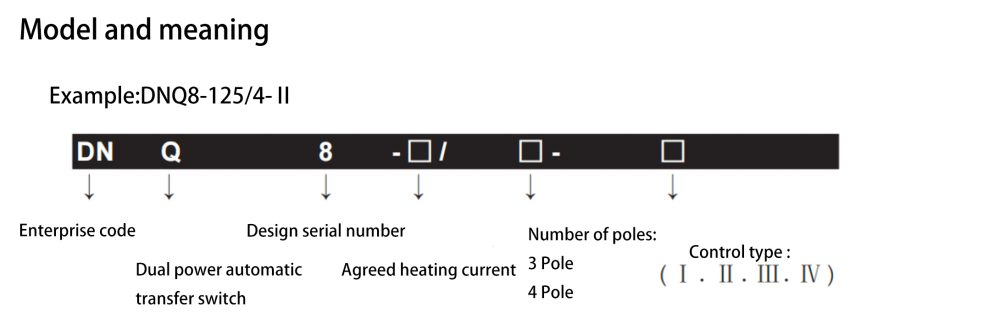

Ejemplo de selección de modelos

El interruptor automático de transferencia, con la corriente de calefacción acordada de 125 amperios, la tensión nominal CA de 400 voltios, la corriente nominal de 50 amperios, 4 polos (3 polos + polo neutro interrumpible), es adecuado para la conmutación automática y la recuperación automática del sistema de alimentación del motor municipal de energía y aceite.

Cumplir con el estándar

Los símbolos del interruptor automático de transferencia de la serie DNQ8 son los siguientes:

Norma Internacional

• IEC60947 – 1 aparato de conmutación y control de baja tensión Parte I General
• IEC60947 – 3 equipos de conmutación y control de baja tensión, interruptores, aisladores, desconectores y combinaciones de espoletas
• IEC60947 – 6 Equipos de conmutación de baja tensión y de control Interruptor multifuncional Conmutador automático de transferencia

& nbsp;

Norma nacional

• GB/T14048.1 Normas generales para los aparatos de conmutación y control de baja tensión
• GB14048.3 Equipo de conmutación y control de baja tensión, interruptores de baja tensión, aisladores, desconectores y combinaciones de espoletas
• G814048.11 Equipos de conmutación y control de baja tensión Aparatos eléctricos multifuncionales Transferir aparatos de conmutación

Principales parámetros técnicos

& nbsp;

Rendimiento y características

El interruptor de transferencia automática DNQ8 es un contacto compuesto de doble potencia doble fila que utiliza mecanismos de tracción horizontal, micro-motor pre-almacenamiento, y micro-electrónica tecnología de control para lograr cero arcos. Cuenta con un enclavamiento mecánico y eléctrico fiable, sin actuador de elementos, y un interruptor independiente de aislamiento de carga.

El DNQ8 utiliza tecnología cero – cruce para satisfacer las necesidades de la conexión de incendios. Tiene una clara indicación de posición del interruptor, candado, y otras funciones para aislar de manera segura y fiable la potencia y la carga.

Hay cuatro funciones de operación: operación manual de emergencia, operación de control remoto eléctrico, operación de desconexión de emergencia en automático.

Entorno operativo

• La altitud máxima no excederá de 2000 metros.
• La temperatura no superará los 40 °C y no será inferior a – 5 °C. La humedad relativa no excederá del 95 %.
• No hay medio ambiente explosivo.
• No hay ambiente de invasión de lluvia o nieve.

Nota:

La temperatura del aire ambiente fuera de la gama recomendada de +40 ° a – 5 ° a – 45 °C puede afectar el rendimiento de este producto. Consulte con el fabricante si espera que este producto se utilice en estas condiciones.

Parámetros actuales

El interruptor tiene tres polos y cuatro productos de grado (tres postes + encendido – apagado polo neutro).

Existen 27 niveles actuales, incluidos 16a, 20a, 25A, 32a, 40a, 50a, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A, 315A, 350A, 400A, 450A, 500A, 630A, 800A, 1000A, 125A, 160A, 2000a, 250A, 250A, 3200A, etc.

Introducción a la selección de modelos

Tipo I (tipo básico)
Totalmente automático, potencia de la red – alimentación de la red, indicador de la señal de cierre del interruptor externo

Tipo II (generación de energía y protección contra incendios)
Completamente automático, la energía de la red, la generación de energía de la red, se puede cambiar por la fuerza a común, en espera, doble división (lucha contra incendios), con la salida de señal del generador.

Tipo III (tipo de protección contra fallos de fase)
Completamente automático, la energía de la red eléctrica, la generación de energía de la red, puede cambiar por la fuerza entre común, espera y doble división (lucha contra incendios). Cuando el extremo común detecta una falta de fase, puede iniciar la salida de la señal del generador o comúnmente cambiar a la fuente de alimentación de espera.

Tipo IV (tipo de protección contra la subtensión)
Completamente automática, potencia de red, generación de energía de red, que se puede cambiar por la fuerza entre común, espera y doble división. Disparo DC24V – función de combate, con salida de señal del generador. En caso de pérdida de subtensión o de fase de la línea de fase terminal común, se puede iniciar la salida de la señal del generador o la fuente de alimentación común puede cambiarse a la fuente de alimentación de reserva.

Introducción del controlador inteligente externo dividido

Backend timeout, please retry it laterLos sistemas de alimentación dual también permiten equilibrar la carga dinámica en los diseños de los centros de datos, evitando que cualquier fuente de alimentación se sobrecargue y mejorando el rendimiento y la estabilidad generales del servidor.The switching delay of common and standby is adjustable.
Manually select the common and standby power supply and disconnect the two power supplies.Además, un sistema de fuente de alimentación dual protege el hardware del servidor al cambiar sin problemas a la fuente de alimentación de copia de seguridad cuando surge un problema con la fuente principal, evitando posibles daños al hardware debido a fallos de alimentación.The action status indicator is displayed.Estos sistemas están diseñados teniendo en cuenta el costo – eficiencia y compatibilidad, permitiendo una rápida restauración de la energía durante cortes inesperados, protegiendo así la continuidad de las operaciones y evitando pérdidas innecesarias.

En resumen, el papel de un sistema de alimentación doble en los centros de datos es proporcionar energía redundante, facilitar la conmutación automática y el equilibrio de carga, proteger el hardware del servidor y mejorar la fiabilidad y estabilidad del sistema, asegurando operaciones empresariales continuas y seguridad de datos.

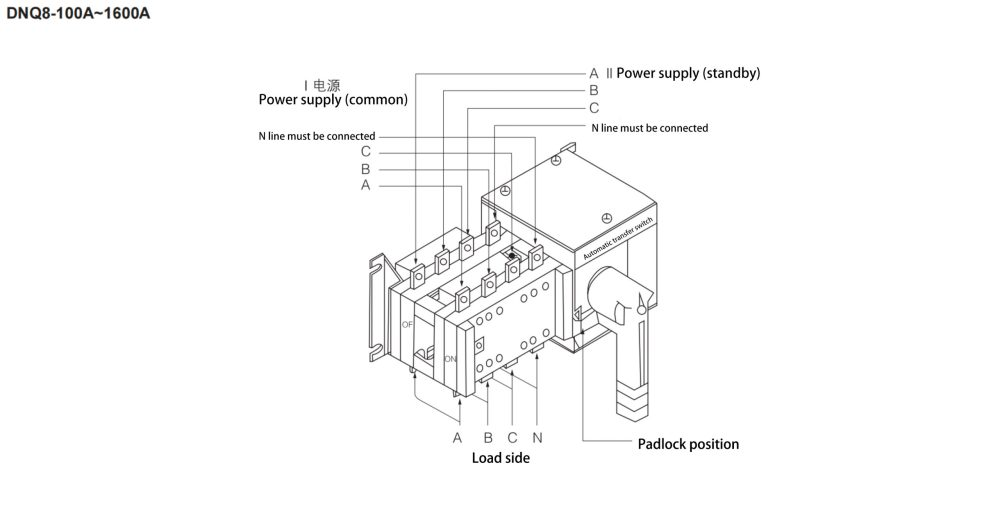

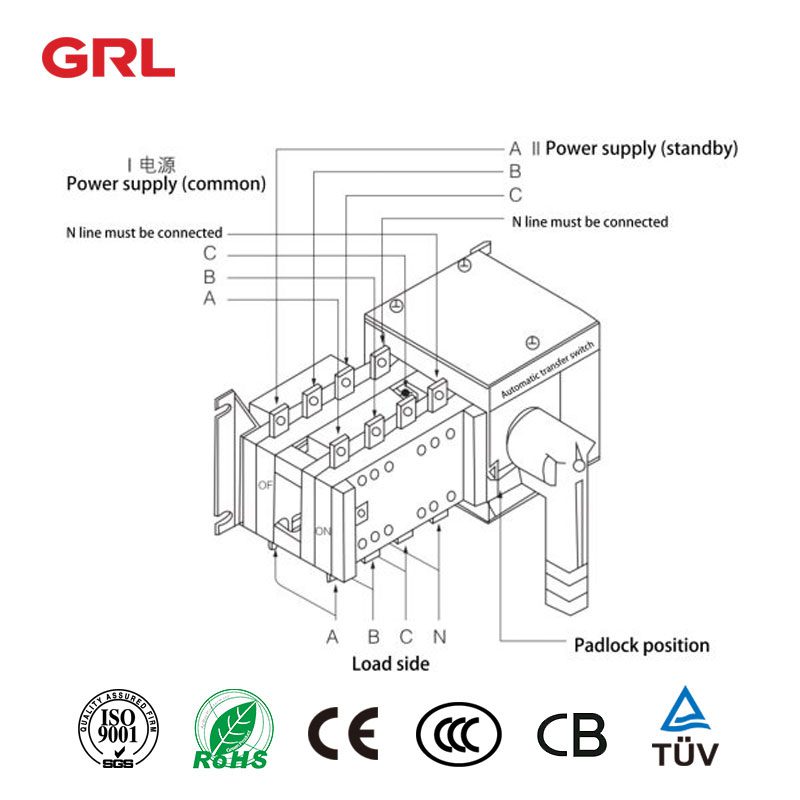

Wiring diagramBeneficios de la utilización de equipos automáticos de conmutación de transferencia (ATSE)

Funcionamiento automatizado

:

ATSE

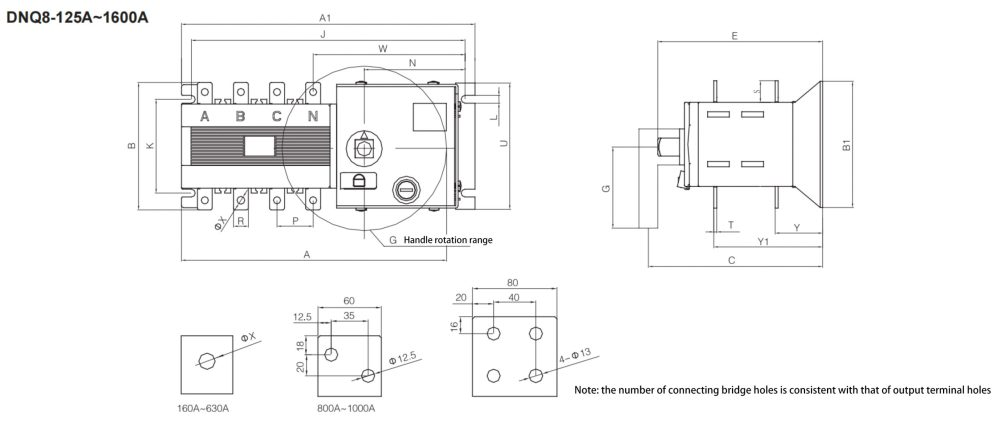

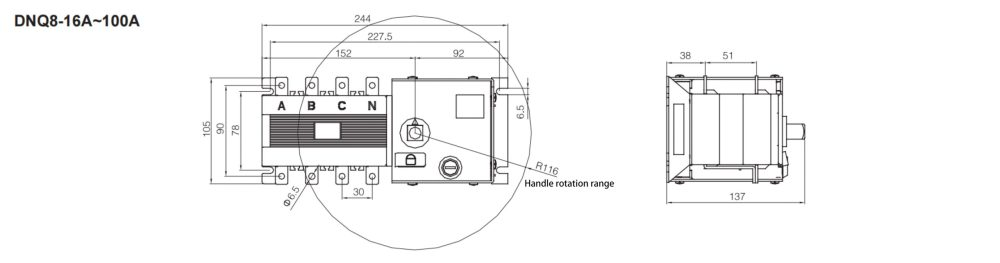

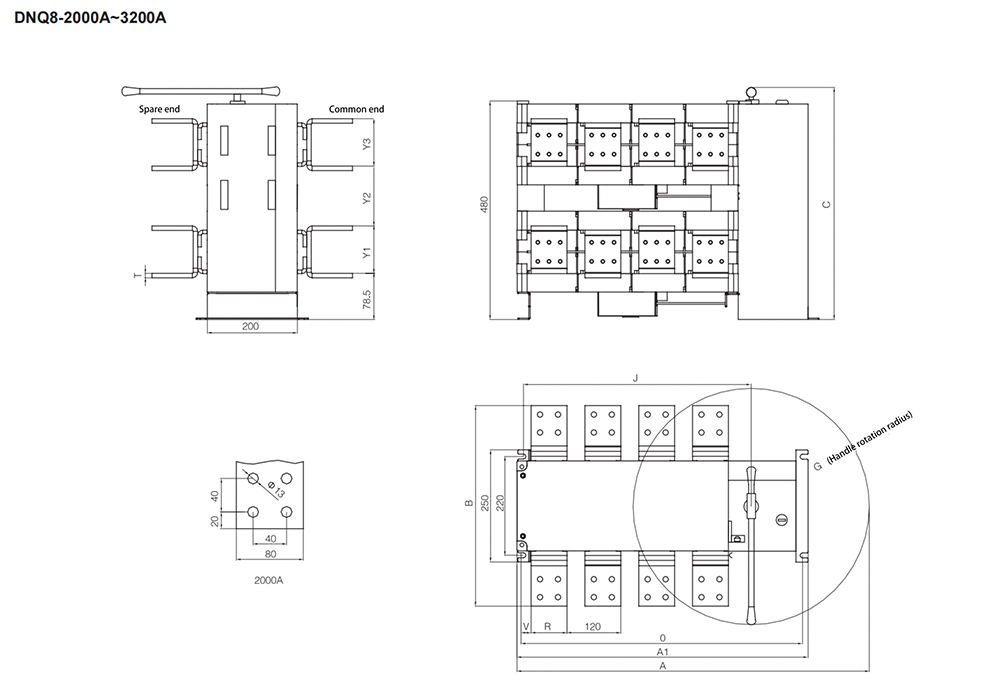

Automatic transfer switch Outline and installation dimension (mm)Protección de equipos
:A través de la gestión de las transiciones de energía sin problemas, ATSE’ previene fluctuaciones de voltaje que pueden dañar el equipo, ampliando su vida útil y reduciendo los costos de mantenimiento.

Seguridad

:En ámbitos como la atención de la salud, la comunicación y la producción industrial, las interrupciones de la energía pueden dar lugar a graves riesgos para la seguridad. ATSE+ garantiza una rápida conmutación, manteniendo el funcionamiento seguro de los sistemas esenciales y protegiendo tanto a las personas como a los activos.

Beneficios económicos

:Al minimizar el corte de energía – interrupciones de la producción y los servicios inducidos, ATSE’ ayuda a las empresas a reducir las pérdidas financieras y mejorar la eficiencia operativa.

---

¿Por qué elegir el equipo del interruptor automático de transferencia de GRL (ATSE)

<>

:Las soluciones ATSEsolutions de GRL incorporan tecnología de vanguardia para el monitoreo en tiempo real y el cambio rápido, proporcionando paz mental y seguridad operacional.

Por supuesto, también tenemos unConmutador manual de transferenciaE

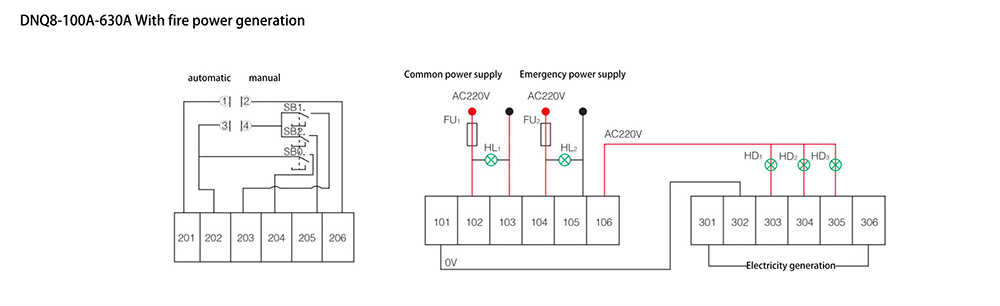

Automatic transfer switch Wiring diagram

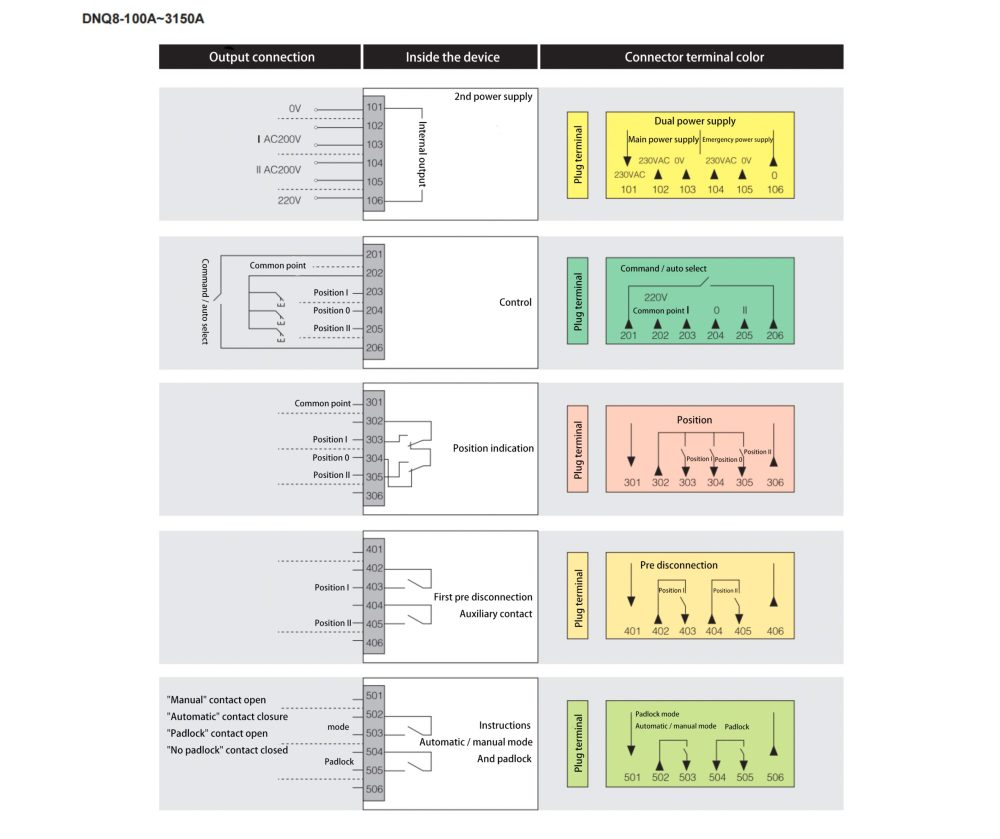

Automatic transfer switch Patch terminal diagram

What is an Automatic Transfer Switch Equipment(ATSE)?

Understanding ATSE

Automatic Transfer Switch Equipment(ATSE) is a crucial component in power systems designed to ensure the continuous and reliable supply of electricity.

Automatic Transfer Switch Equipment(ATSE) seamlessly switches the power source from the primary supply to a backup supply in the event of a power failure or abnormal voltage conditions.

With a switching speed measured in milliseconds, Automatic Transfer Switch Equipment(ATSE) is essential for environments that cannot tolerate power interruptions, such as hospitals, data centers, communication stations, and industrial production lines.

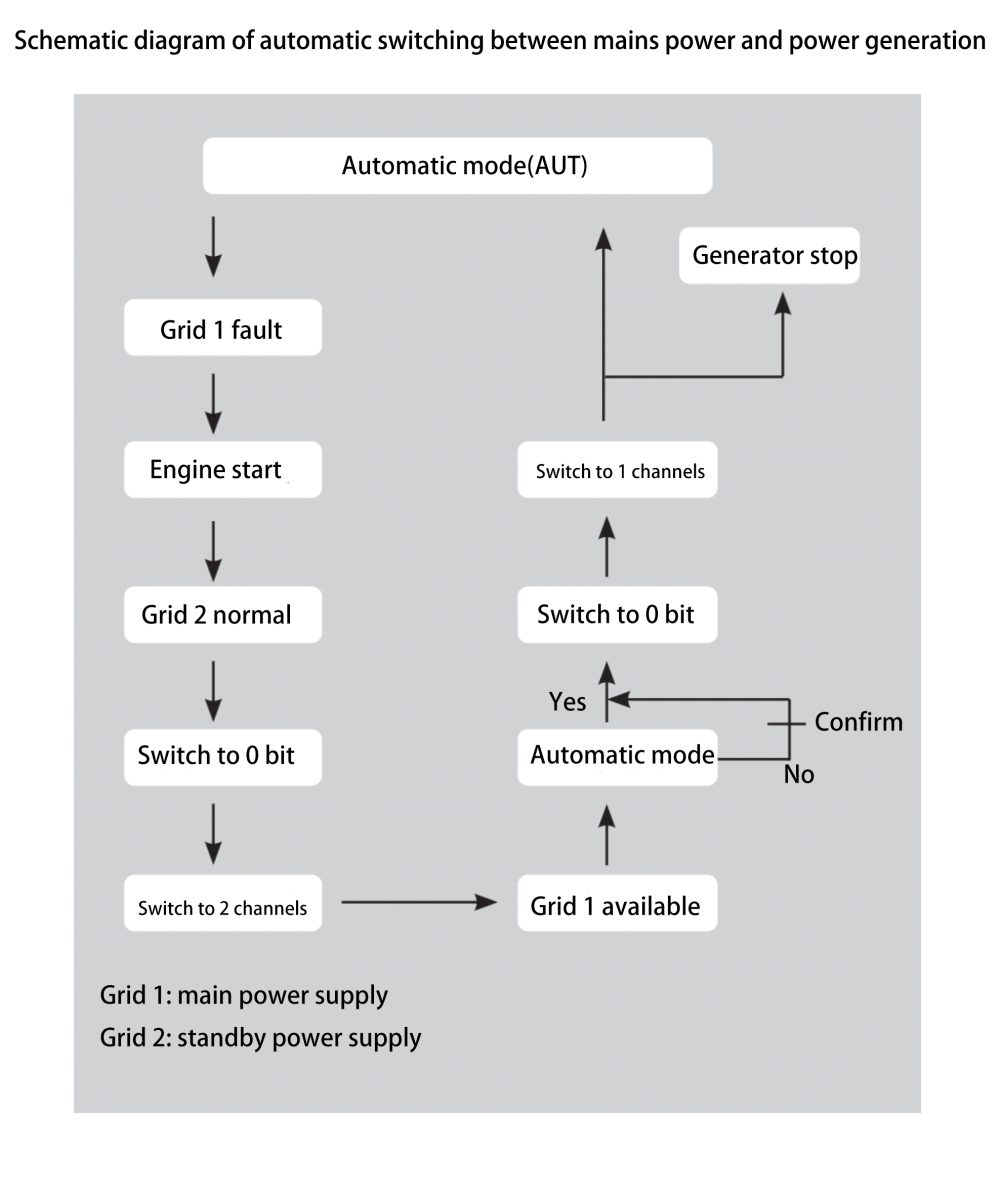

How Automatic Transfer Switch Equipment(ATSE) Works

ATSE constantly monitors the status of the primary power source, checking parameters like voltage and frequency.

When it detects an issue, such as a power outage, undervoltage, or overvoltage, it swiftly executes a pre-set switching strategy, transferring the load to a backup power source. This backup source could be a generator, an Uninterruptible Power Supply (UPS), or another independent power source.

Once the primary power is restored and stabilized, ATSE can switch back to the main power source according to predefined delay settings.

Applications of Automatic Transfer Switch Equipment(ATSE)

A dual power supply system is designed with an automatic transfer switch that rapidly switches to a backup power source when the primary supply fails or experiences a blackout. This transfer occurs within milliseconds to a few seconds, ensuring that equipment and systems remain operational during power interruptions.

The primary goal of a dual power supply system is to enhance the reliability and stability of power for critical equipment and systems.

It is ideal for environments that demand high power stability and continuity, such as data centers, communication stations, medical devices, and financial transaction systems.

Healthcare Facilities: In hospitals, power outages can have life-threatening consequences. ATSE ensures immediate switching to backup power in critical areas like operating rooms and intensive care units, providing uninterrupted power supply to essential medical equipment.

Data Centers: Data centers require 24/7 power to keep servers, storage devices, and network infrastructure running. ATSE quickly switches to backup generators or UPS systems in the event of a primary power failure, preventing data loss and service interruptions.

Communication Stations: Communication infrastructure relies on constant power to maintain network operations. ATSE ensures a seamless transition to backup power during grid failures, ensuring the stability of communication services.

Industrial Manufacturing: Continuous production processes are crucial in manufacturing. ATSE prevents costly downtime and production losses by providing continuous power to equipment, ensuring smooth industrial operations.

Public Infrastructure: In public places like airports, subway stations, and shopping malls, ATSE ensures that lighting, security systems, and other critical equipment remain operational during power outages, maintaining public safety.

What role does a dual power supply system play in data centers?

The main goal of using a dual power supply system in data centers is to boost system reliability and stability. With two separate power paths, the system can automatically switch to a backup power source if the primary one fails or requires maintenance.

This setup ensures that critical equipment and servers in the data center continue to operate, minimizing the risk of business disruptions and data loss due to power issues.

Dual power supply systems also support dynamic load balancing in data center designs, preventing any single power source from being overloaded and enhancing overall server performance and stability.

Moreover, a dual power supply system safeguards server hardware by seamlessly switching to the backup power source when an issue arises with the main supply, preventing potential damage to hardware from power failures.

These systems are designed with cost-efficiency and compatibility in mind, allowing for quick power restoration during unexpected outages, thereby protecting business continuity and avoiding unnecessary losses.

Highly compatible dual power supply systems can integrate smoothly with existing power infrastructures, reducing the need for extensive modifications or upgrades while improving overall system stability and reliability.

In short, the role of a dual power supply system in data centers is to provide redundant power, facilitate automatic switching and load balancing, protect server hardware, and enhance system reliability and stability, ensuring continuous business operations and data security.

Benefits of Using Automatic Transfer Switch Equipment(ATSE)

Enhanced Power Reliability: ATSE provides immediate switching to backup power when the primary source fails, ensuring uninterrupted power supply. This is vital for critical environments that cannot afford downtime.

Automated Operation: ATSE performs fully automated power switching without the need for human intervention, reducing complexity and labor costs. Automation also minimizes the risk of human error, improving overall system reliability.

Equipment Protection: By managing power transitions smoothly, ATSE prevents voltage fluctuations that can damage equipment, extending its lifespan and reducing maintenance costs.

Safety: In fields like healthcare, communication, and industrial production, power interruptions can lead to severe safety hazards. ATSE ensures rapid switching, maintaining the safe operation of essential systems and protecting both people and assets.

Economic Benefits: By minimizing power outage-induced production and service interruptions, ATSE helps businesses reduce financial losses and enhance operational efficiency.

Why Choose GRL’s Automatic Transfer Switch Equipment(ATSE) DNQ8 Solutions?

At GRL, we offer high-performance ATSE solutions tailored to meet the demands of various industries.

Our ATSE products are designed for seamless power switching, ensuring reliability and safety in critical applications. With GRL’s ATSE, you gain:

• Unmatched Reliability: Our ATSE systems are engineered for rapid response, ensuring your operations remain uninterrupted even during power failures.
• Advanced Technology: GRL’s ATSEsolutions incorporate cutting-edge technology for real-time monitoring and swift switching, providing peace of mind and operational security.
• Custom Solutions: We understand that different industries have unique power needs. GRL provides customizable ATSE solutions to fit your specific requirements.
• Cost-Efficiency: By choosing GRL’s ATSE, you not only invest in power continuity but also in reducing downtime and protecting your equipment, translating into long-term cost savings.

ATSE is an indispensable part of any power system, ensuring continuous power supply in a wide range of environments. From healthcare and data centers to industrial manufacturing and public infrastructure, ATSE plays a crucial role in maintaining operational stability and safety.

GRL is committed to delivering top-tier ATSE solutions, combining reliability, advanced technology, and customization to meet the unique demands of our clients. Choose GRL’s ATSE solutions for a reliable, safe, and uninterrupted power experience.

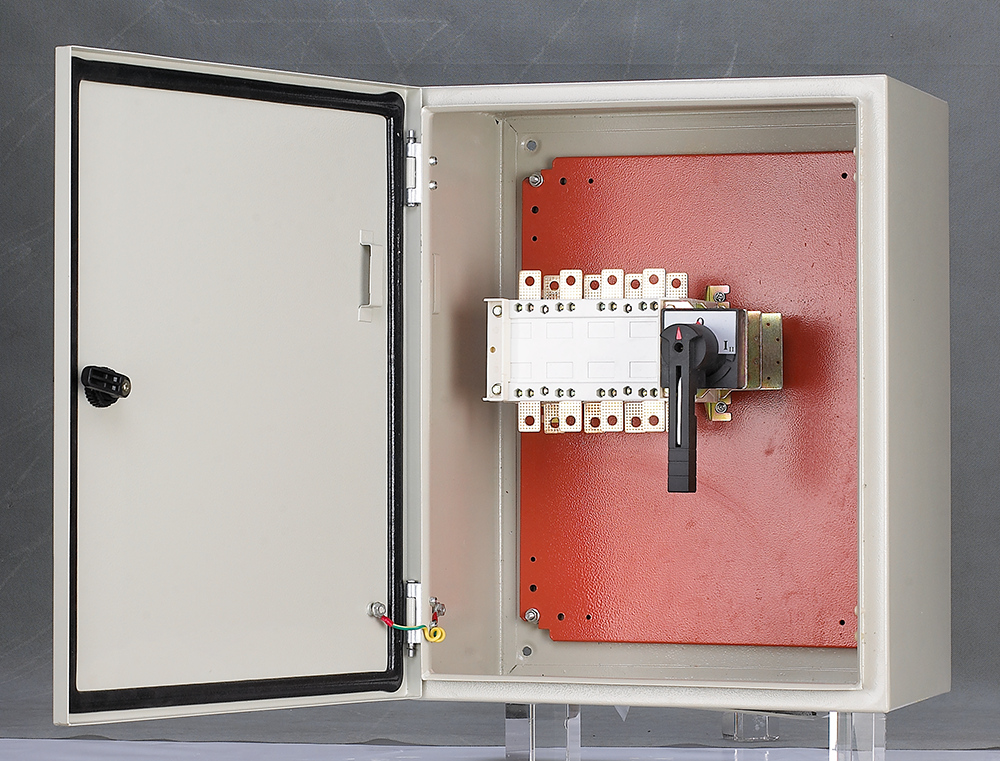

Of course, we also have a manual transfer switch
