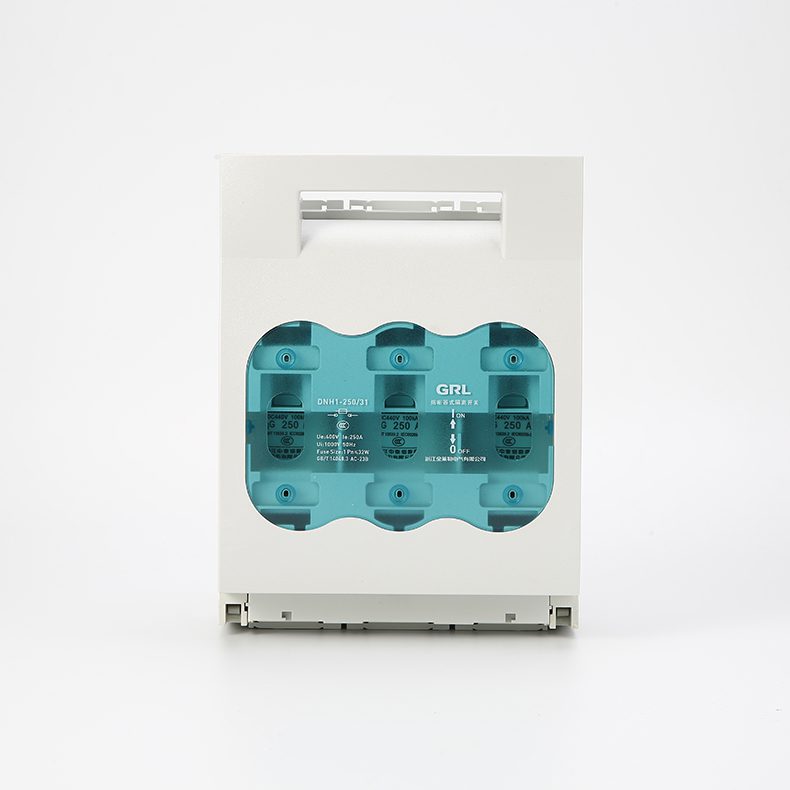

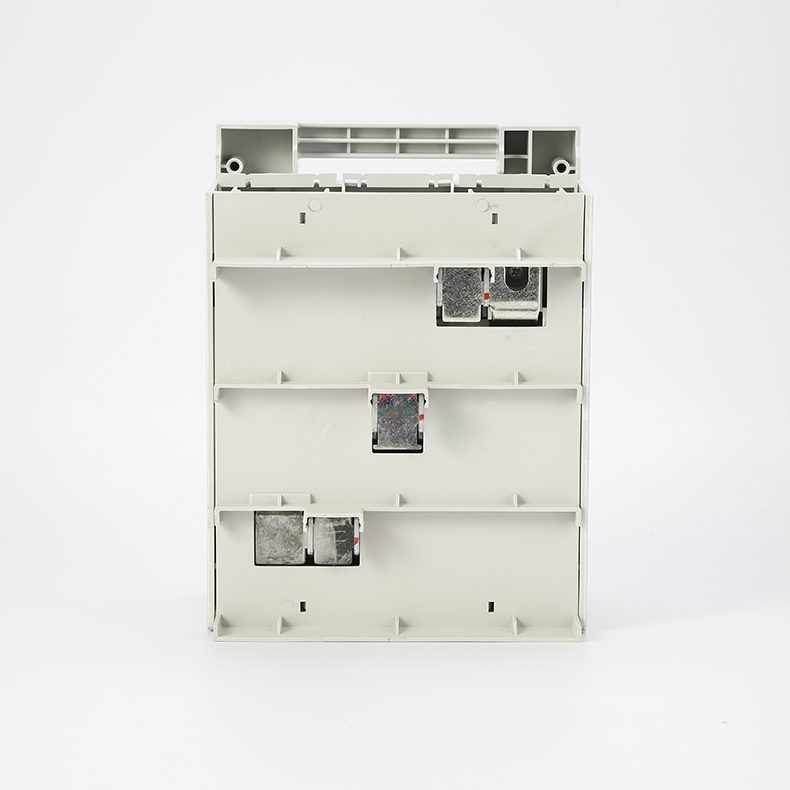

Switch de desconexión DNH1
Modos: DNH1
El actual:40A 100A 160A 250A 400A 630A
Voltage: AC380V / AC400 / AC690V
Certificación: El CE
Correo electrónico: [email protected]
Keyword: tipos de desconexiones, interruptor de desconexión eléctrica, desconexión fusionada
| Corriente nominal | 40A 100A 160A 250A 400A 630A |
| Tensión nominal | 380V,500V,690V |
| Categoría de utilización | AC21B (AC400V) AC23B (AC690V) |
| NH Fusible – Tamaño de enlace | 1 2 3 |
DNH1 Desconectar parámetros del interruptor
Si queremos saber qué es un interruptor de desconexión, primero tenemos que mirar otras definiciones:
Desconectar significa poner (un dispositivo eléctrico) fuera de acción desprendiéndolo de una fuente de alimentación.
Un dispositivo conmutador de desconexión es un dispositivo mecánico que cumple los requisitos especificados para la función de aislamiento en la posición abierta del circuito.
El propósito de un interruptor de desconexión en un circuito eléctrico es apagar todas las partes o partes discretas de un dispositivo por razones de seguridad separando el dispositivo o parte de cada fuente de energía eléctrica.
Un interruptor de desconexión es un dispositivo de conmutación mecánica capaz de fabricar, transportar y romper la corriente en condiciones normales de circuito, que puede incluir condiciones de sobrecarga de funcionamiento especificadas, o en condiciones anormales especificadas del circuito (como los cortocircuitos) durante un período de tiempo determinado.
¿Qué es un interruptor de desconexión fusionado?
Un interruptor de desconexión<>Es un dispositivo de conmutación que cambia/aisla las cargas y las tablas de distribución manualmente. Es capaz de fabricar, transportar y romper la corriente nominal especificada (incluida la sobrecarga especificada). Protege las cargas eléctricas atrasadas, desconectando de forma segura todos los electrodos y componentes eléctricos de la fuente de alimentación bajo carga.
Además de la protección proporcionada por el fusible, el interruptor de desconexión fusionado también tiene las características de un interruptor de carga y un interruptor de aislamiento. Consta de tres grupos de conmutadores y cuerpos plásticos, cada grupo de conmutadores constituye un doble descanso para cada fase. Hay un hueco reservado para espoletas de puente en el centro de cada conjunto de cuchillas.
La desventaja de este arreglo es que cuando el interruptor está encendido para reemplazar el fusible, el circuito conectado al interruptor de desconexión fusionado puede tener todavía corriente de fuga, por lo que los electricistas deben utilizar equipo de protección profesional como guantes aislantes, sombreros duros, etc. cuando reemplazan el fusible.
Haga clic para ver grlDNH7 – 160· Producto > >
El tipo de espoleta de interruptor de desconexión realiza la función de aislamiento y también protege el circuito de las corrientes de sobrecarga.
La protección de sobrecargas y cortocircuitos para equipos/cargas eléctricas retrógradas se proporciona insertando fusible LV HRC en el interruptor de desconexión fusionado, por lo general, tamaño de fusible 000, 12 y 3, depende del tipo de instalación requerida.
Los fusibles de HRC tienen una alta capacidad de ruptura de cortocircuitos. Además, el tiempo de apertura de la espoleta – tipo de interruptor de desconexión aislante después de un cortocircuito es muy corto y rápido. Cuando el fusible HRC explota, un nuevo fusible debe ser reemplazado en el interruptor de desconexión fusionado.
La forma más fácil y barata de combinar las funciones de fusión y aislamiento es utilizar un interruptor de desconexión fusionado. Con estos dispositivos, tales como bases de fusibles, interruptores de aislamiento y interruptores de aislamiento fusionados, el interruptor de fusible también funciona como elemento de conmutación.

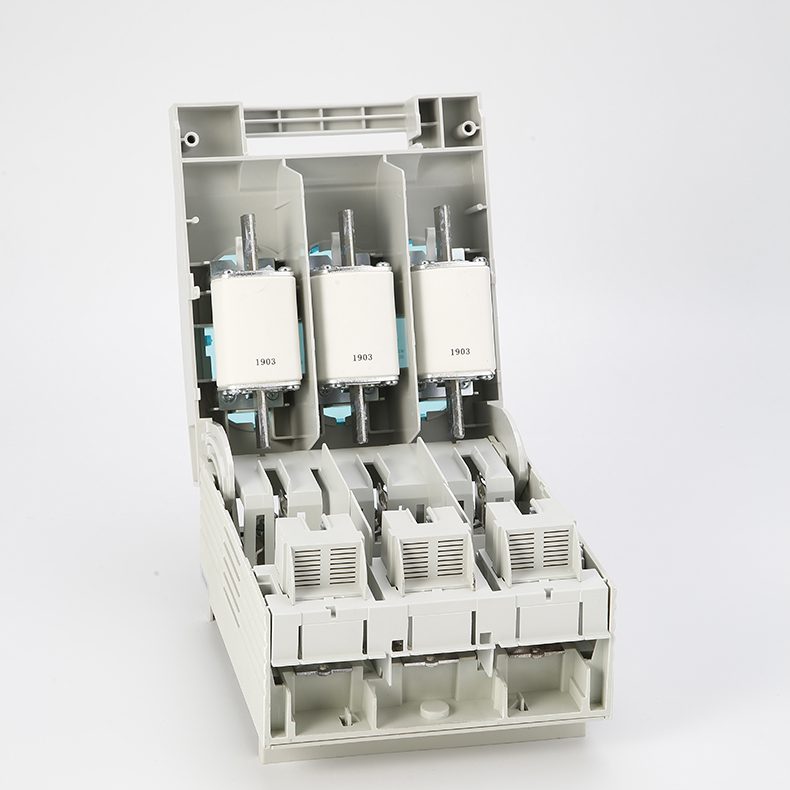

Al retirar el soporte de la espoleta, que también contiene el fusible, existe una distancia de aislamiento claramente abierta, que puede llevar a cabo trabajos de mantenimiento seguros. Un fusible quemado puede ser fácilmente removido y reemplazado.
El interruptor de desconexión eléctrica fusionado sólo debe ser operado prácticamente por un electricista capacitado y cualificado, y de conformidad con las especificaciones de funcionamiento eléctrico, el electricista debe llevar ropa de protección.
Debido a que los interruptores de desconexión fusionados tienen una tensión de conmutación limitada y capacidad de corriente, son, por lo tanto, particularmente adecuados para aplicaciones en las que la función de conmutación sólo se requiere ocasionalmente.
Ventajas del interruptor de desconexión fusionado
Los beneficios de los tipos fuse de conmutador de desconexión son:
Con función de aislamiento.
Puede soportar circuitos de alto corto tiempo.
Abrir y cerrar interruptor de desconectar manual o automáticamente.
Se puede cambiar a corriente alta.
Cambia bajo carga.
Está disponible en versiones de dos, tres y cuatro postes.
Permite comprobar el estado de trabajo de la espoleta a través de la cubierta transparente.
¿Cómo elegir un interruptor de desconexión fusionado?
El interruptor de desconexión fusionado se fabrica y se utiliza como elementos conductores (enlace), las espoletas de contacto de la hoja. La selección del tipo de desconexión de fusibles está directamente relacionada con el tamaño de la espoleta seleccionada.
Por lo tanto, en primer lugar, una carcasa de fusibles (NH000 hasta NH3) debe seleccionarse de acuerdo con la corriente entrante para definir qué fusible – interruptor – desconector se utilizará.
En segundo lugar, debe comprobar si el interruptor de desconexión fusionado es capaz de transportar la corriente nominal del circuito o no. La corriente nominal de la carga deberá ser inferior o igual a la corriente máxima del interruptor de desconexión fusionado. El valor actual de la espoleta puede ser superior al interruptor de desconexión fusionado debido a los requisitos de las normas de tamaño de la espoleta.
Accesorios de desconexión fusionados:
Hay muchos accesorios que se pueden montar en los desconectores de interruptores de fusible, tales como:
- Monitoreo mecánico de espoletas
- Monitoreo electrónico de espoletas
- Terminales de LUG de cable
- 3 – Barras de buses de fase
- Contactos auxiliares
- Cubiertas terminales
- Candados y sellados
Aplicaciones conmutadoras de desconectar fusionadas
Conmutación de la máquina (encendido/apagado) (HVAC, Crane, bomba, transportador, horno industrial, máquina de escudos)
Distribución de energía
Conmutador de baja tensión o pilar alimentador
Centros de control de motores (aislamiento y protección de arranques de motores)
Aplicaciones de seguridad
Plantas eléctricas
UPS y aplicaciones de telecomunicaciones
Solar Off – Grid and on – Grid Applications
Diagrama de circuito de desconexión fusionado
