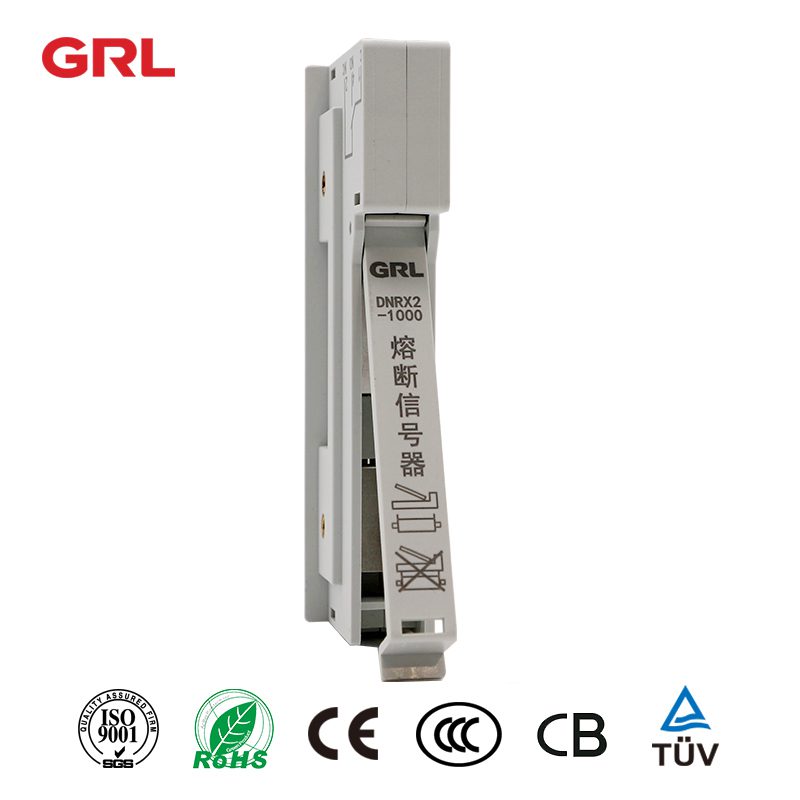

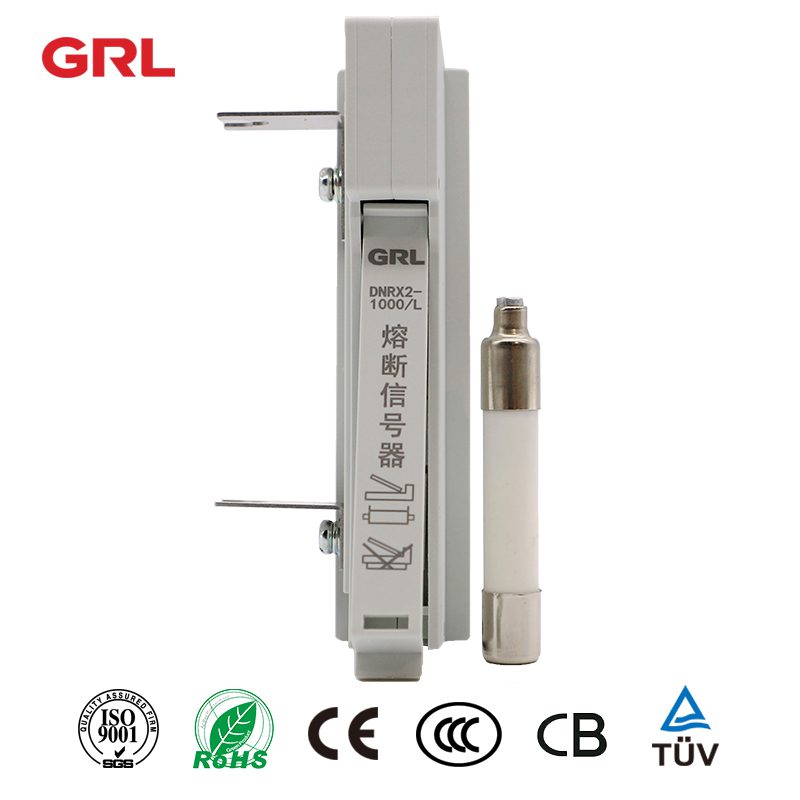

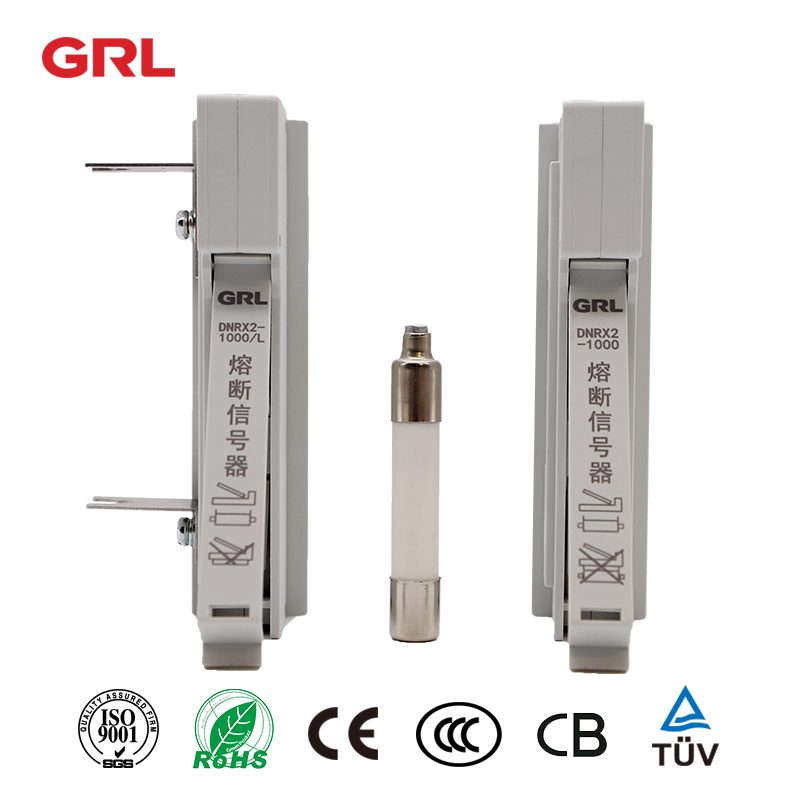

Impactor de alarma de enlace fuse DNRX2 – 1000
Orden No.:
Modelo no: DNRX2 – 1000

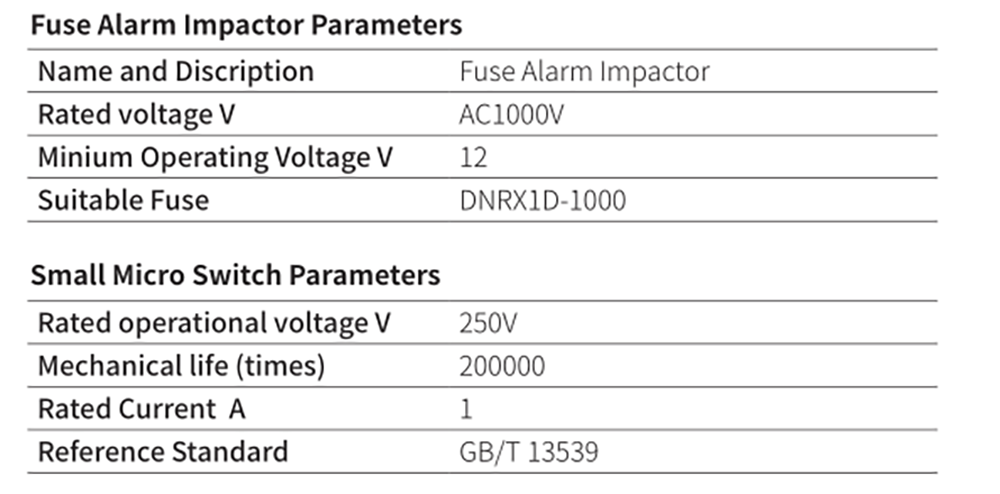

Parámetros del impactador de alarma de fusibles
| Nombre y descripción | Impactor de alarma de fusibles |
| Tensión nominal V | AC100V |
| Voltage V | 12 |
| Fusa adecuada | DNRX1D – 1000 |
Parámetros de pequeños interruptores micro
| Voltaje operativo calificado V | 250V |
| Vida mecánica (tiempos) | 200000 |
| Corriente nominal A | 1 |
| Norma de referencia | GB/T 13539 |
Descripción del producto

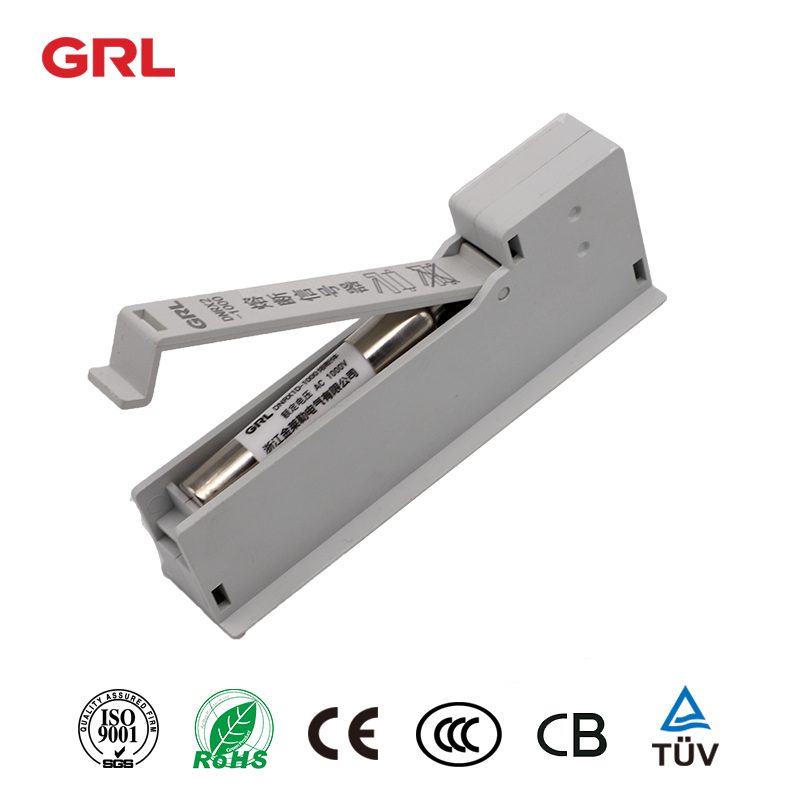

Impactor de alarma de fuse DNRX2, voltaje nominal AC1000V, se puede conectar directamente al enlace de fusibles en paralelo, cuando el enlace de fuse es soplado, impactador de alarma fuse actúa al mismo tiempo, empujando el micro interruptor, conduciendo otros aparatos eléctricos auxiliares a trabajar, para recordar al personal de la operación prestar atención a él.

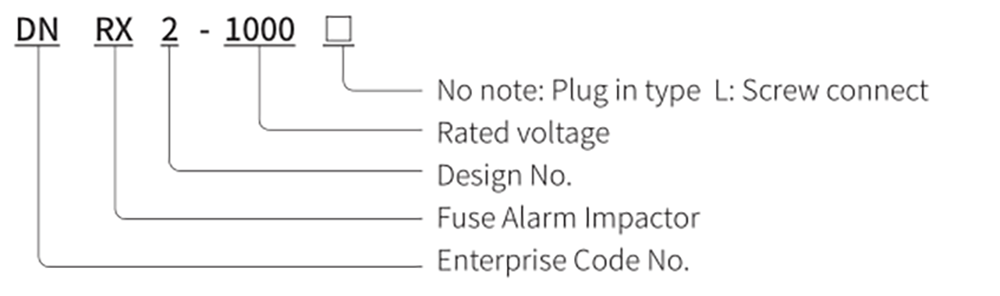

Modelo No. y significado

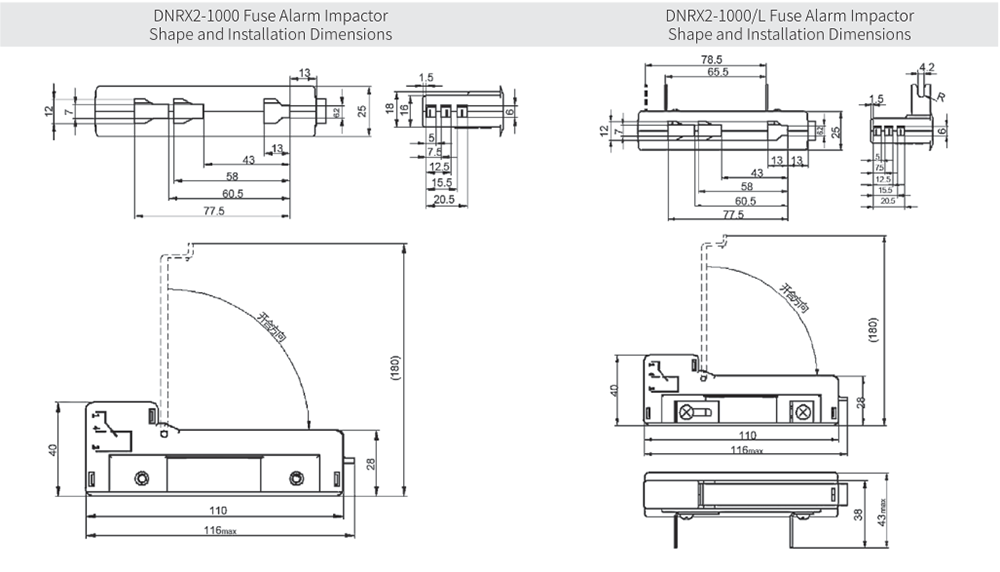

Dibujos de productos
Instalación

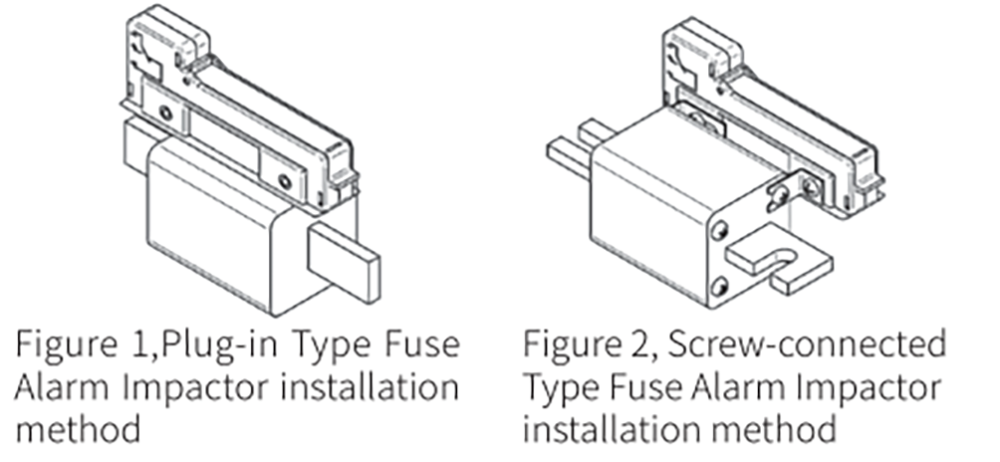

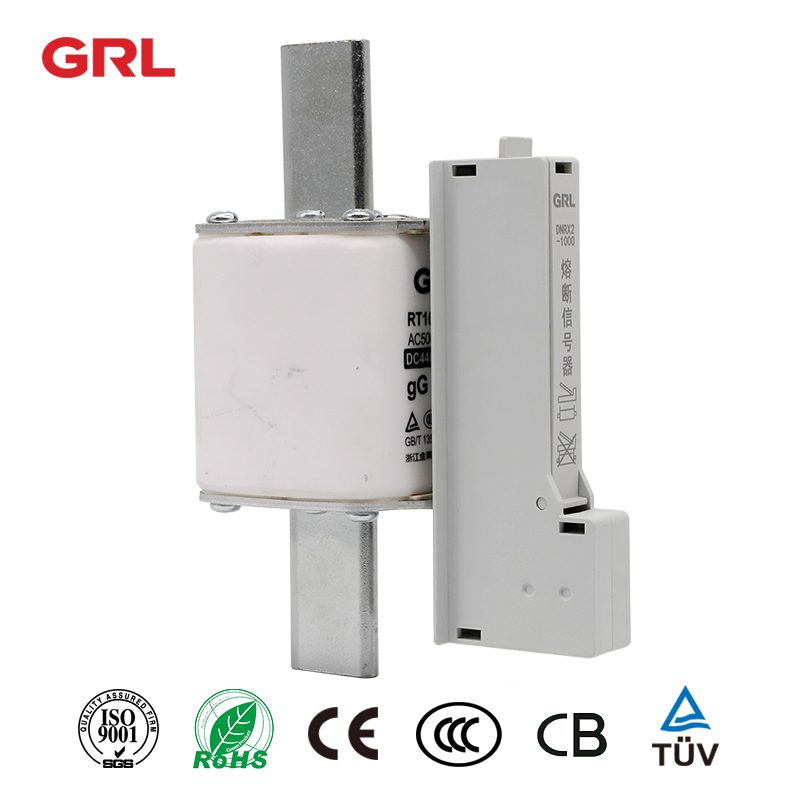

El impactador de alarma de fusible se instala en paralelo con el enlace de fusible, es enchufe – en tipo que se puede insertar directamente en la protrusión de la cubierta del enlace de espoleta, como se muestra en la figura 1. El impactador de tipo de fusible – conectado es ajustar la placa de conexión de la alarma de fuse a la misma altura que las placas de cubierta en ambos extremos del enlace de espoleta, perder los tornillos del enlace de fusible, insertar las placas de conexión en la cubierta
Placas, y luego apretar los tornillos, como se muestra en la figura 2.

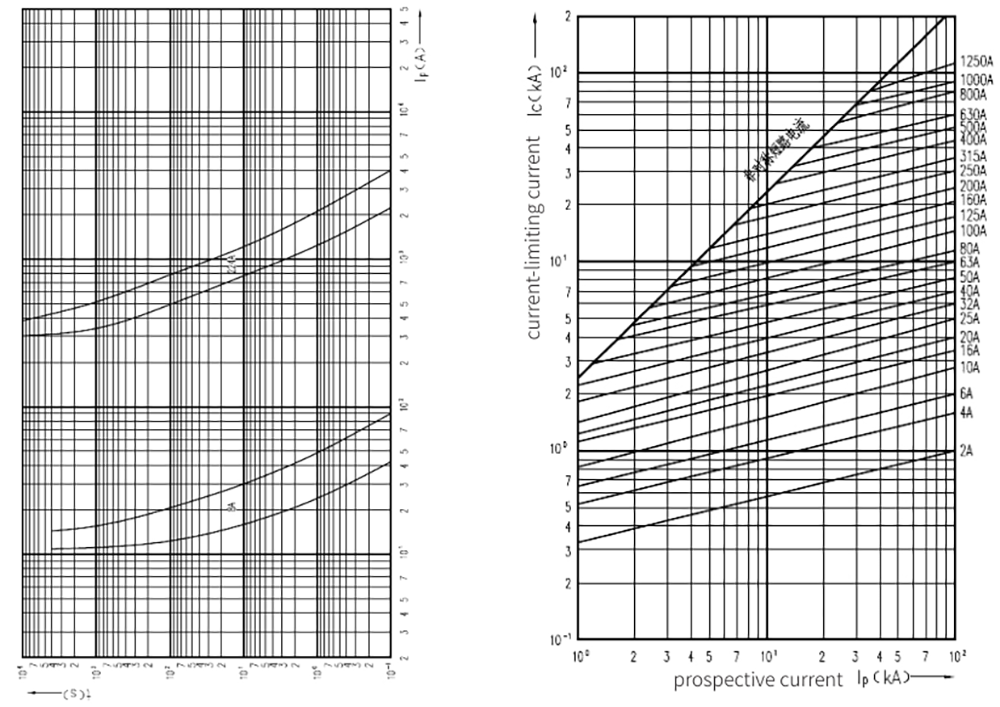

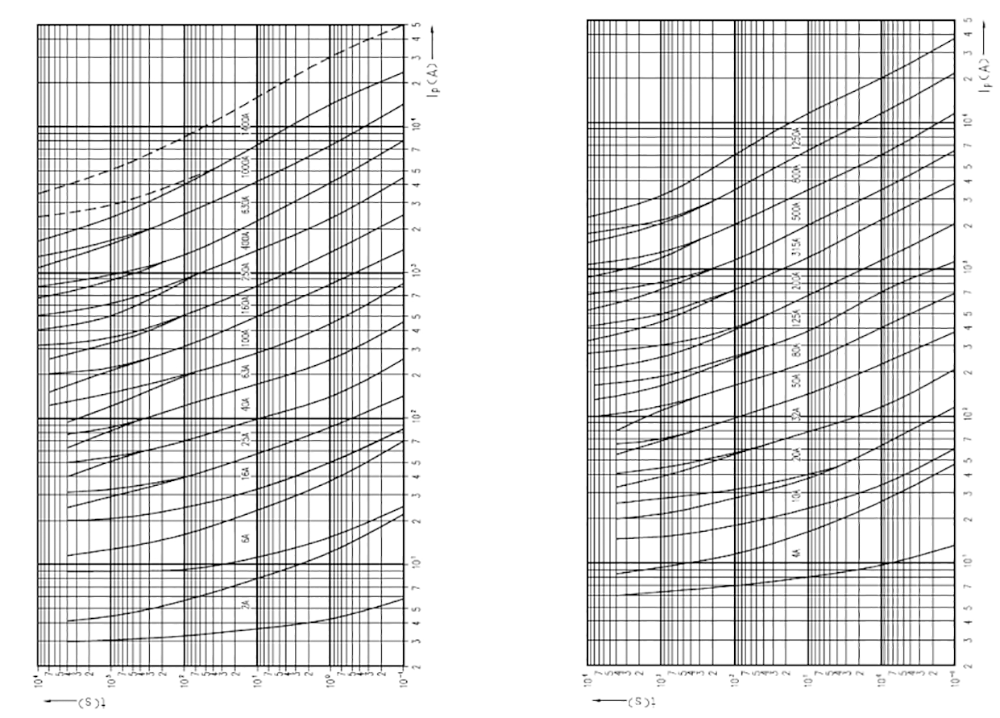

Gráfico de la curva
Los componentes del enlace de espoleta
El fusible está compuesto principalmente por placa de cubierta, enchufe, contacto con cuchillo, elemento de fusible, relleno y cuerpo cerámico.
CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.
Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas
CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.
Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.
Rellenador:GRL adopta arenas de silicona de alta pureza.
Fusocuerpo:GRL adopta porcelana de alta frecuencia.
