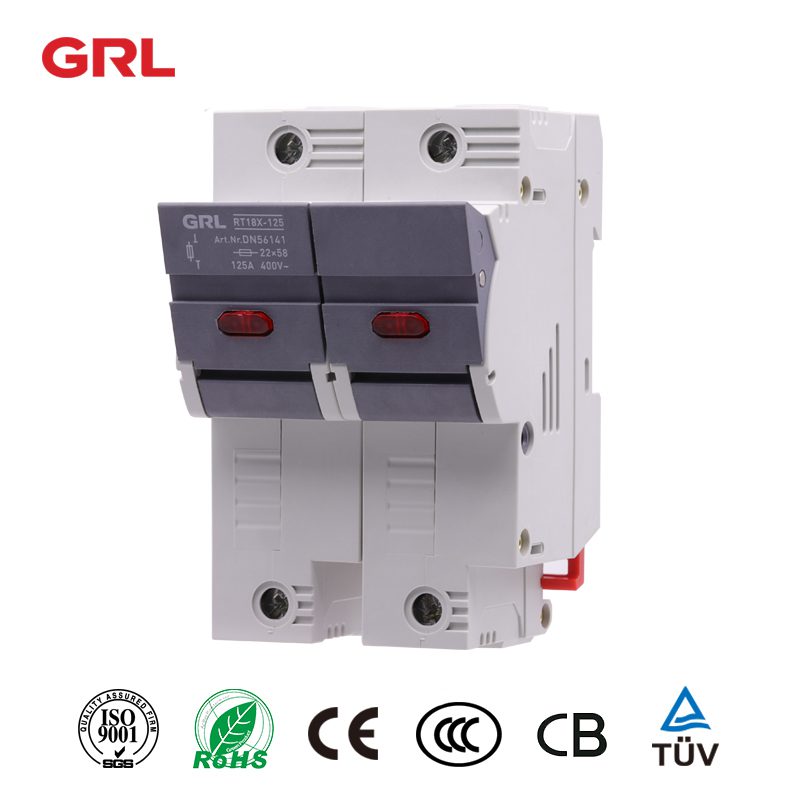

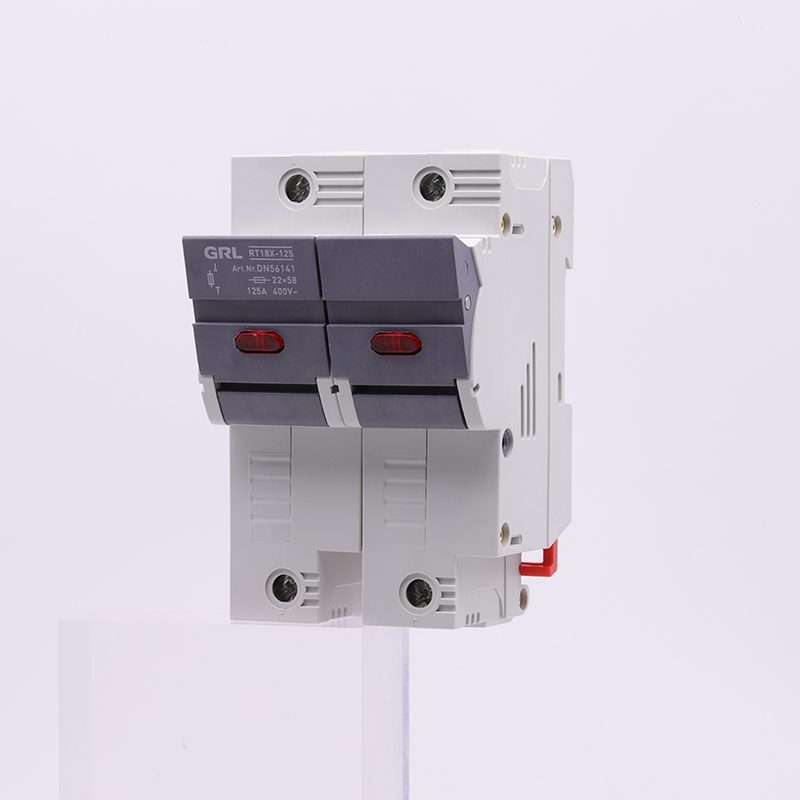

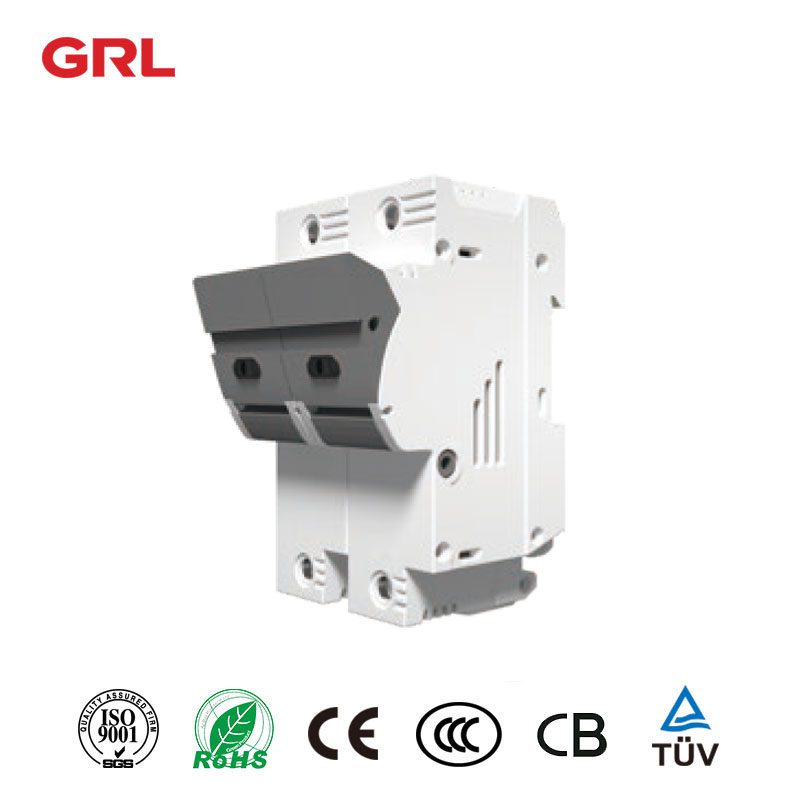

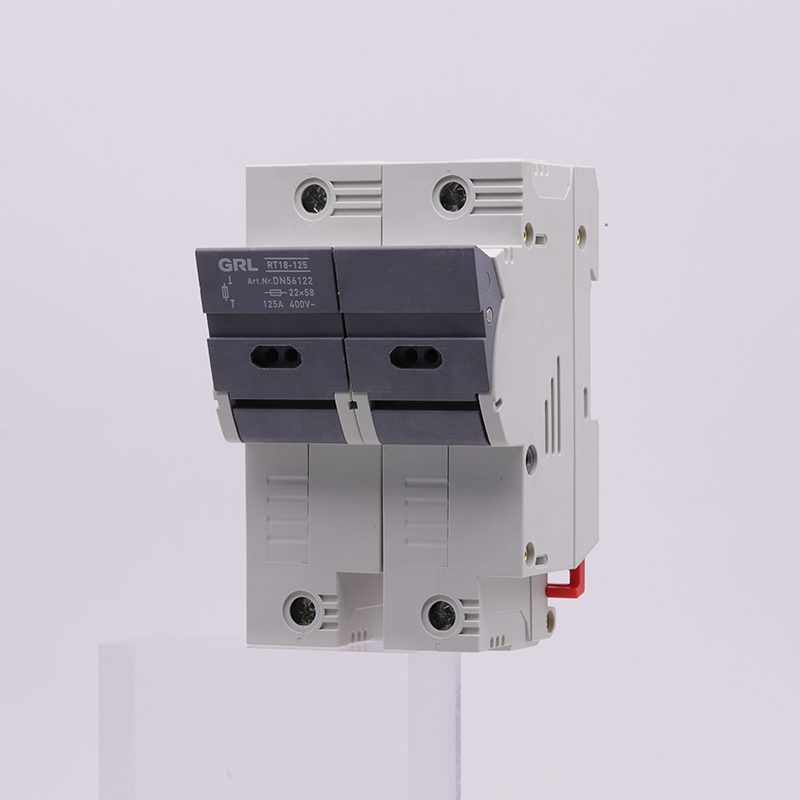

GRL Fusible RT18-125-2P Fuse Holder tamaño de fusible 22 * 58
Modelo de producto: RT18 – 125
Descripción: Desconector del interruptor de fusibles, estructura estándar sin línea nula, estructura estándar con línea nula a la derecha
Pole: 1P, 1P + N, 2P, 3P, 3P + N
Método de montaje: instalación de riel DIN
Rango de cableado: 4 – 50mm^2
Fuse Tamaño: 22 × 58
Corriente de funcionamiento nominal Ie: 125A (500VAC) / 100A (690VAC)
Voltaje de funcionamiento nominal Ue: 500VAC / 690VAC
Voltaje de aislamiento nominal: 800V
Impulso nominal resistir la corriente Ipk: 6kV
Capacidad de ruptura con fusible: 100kA (500VAC) / 50kA (690VAC)
Categoría de uso con fusible:gg
IP: IP20
Referencia: IEC 60269-2 GB / T 13539.2
Palabras claves:Fuse Holder El Fuseholder
Tema No. DN56122
| Modelo de producto | NT1 NT1 |
| DESCRIPCIÓN | Desconector de interruptor de fusible, estructura estándar sin línea nula |
| Polo | 2p |
| Método de montaje | INSTALACIÓN RIELAR |
| Método de cableado | 4 – 50 mm2 |
| Tamaño de la espoleta | 22* 58 |
| Corriente operativa nominal le | 125a (500VAC)/100A (690VAC) |
| Tensión de funcionamiento nominal UE | 500VAC/690VAC |
| Tensión nominal de aislamiento | 800V |
| Impulso nominal con corriente LPK estangd | 6KV |
| Capacidad de rotura con fusible | 100KA (500VAC) / 50KA (690VAC) |
| Categoría de utilización con fusible | GG |
| Tensión indicadora LED | 110 – 690VAC/DC |
| P.I. | IP20 |
| Norma de referencia | IEC 60269 – 2 GB/T 13539.2 |
¿Cuáles son las tres partes de un fusible?
Una espoleta típicamente consta de tres partes principales:
& nbsp;
1.Elemento de fusión: El elemento fusible es el componente central de una espoleta. Es un alambre delgado o tira de un material fusible, generalmente hecho de aleaciones con puntos de fusión bajos, como cobre, plata o estaño.
& nbsp;
El elemento fusible está diseñado para transportar la corriente normal del circuito en condiciones normales de funcionamiento. Sin embargo, cuando la corriente supera un determinado umbral, el elemento de espoleta se calienta y eventualmente se derrite o sopla, interrumpiendo el circuito y proporcionando protección de sobrecorriente.
& nbsp;
2. Cuerpo de fusión: el cuerpo de la espoleta es la carcasa o carcasa protectora que encierra el elemento de espoleta. Proporciona soporte mecánico y aislamiento para el elemento fusible.
& nbsp;
El cuerpo de la espoleta suele estar hecho de un material no conductor, como cerámica, vidrio o plástico, para prevenir el contacto eléctrico con el elemento de la espoleta.
& nbsp;
El cuerpo de fusibles también sirve como plataforma para montar y asegurar el fusible dentro de laSoporte de fusiblesO bloqueo de fusibles.
& nbsp;
3.End Caps o Terminals: Los topes finales o terminales son los puntos de conexión de la espoleta. Típicamente son metálicos y se unen a los extremos del elemento de espoleta.
& nbsp;
Las tapas o terminales finales proporcionan contacto eléctrico y permiten insertar el fusible en el soporte de fusibles o bloque de fusibles, creando una conexión segura entre el fusible y el circuito.
& nbsp;
Los topes finales o terminales pueden tener diferentes diseños o configuraciones dependiendo del tipo de fusible y de la aplicación específica.
& nbsp;
Estas tres partes trabajan juntas para proporcionar protección de sobrecorriente en un circuito eléctrico. El elemento fusible lleva la corriente, el cuerpo de la espoleta protege y aisla el elemento de fusible, y las tapas o terminales finales proporcionan la conexión eléctrica entre el fusible y el circuito.
& nbsp;
Cuando la corriente supera la capacidad nominal del fusible, el elemento de fusible se derrite o sopla, rompiendo el circuito y evitando daños en el cableado y el equipo.
