Interruptor de ruptura de carga aislado de gas 24kV montado en poste al aire libre

Interruptor de rotura de carga aislado · Panorama general

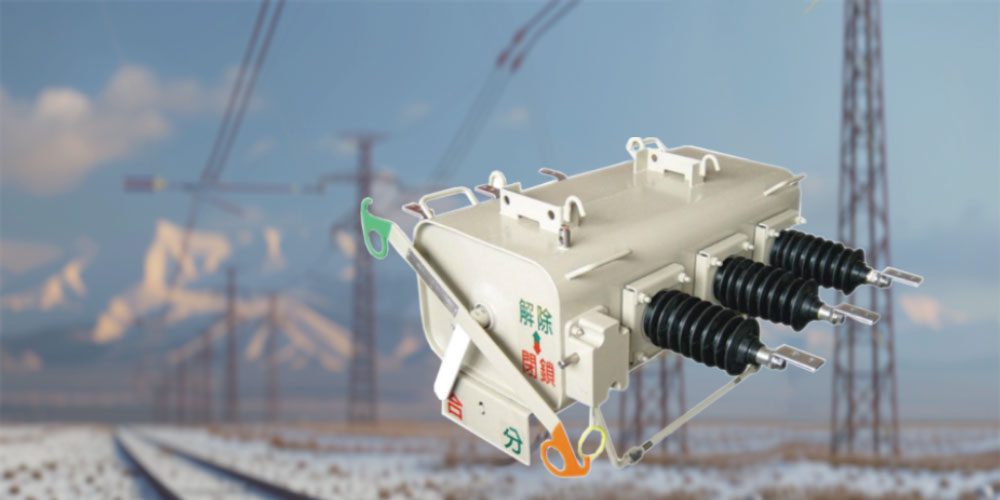

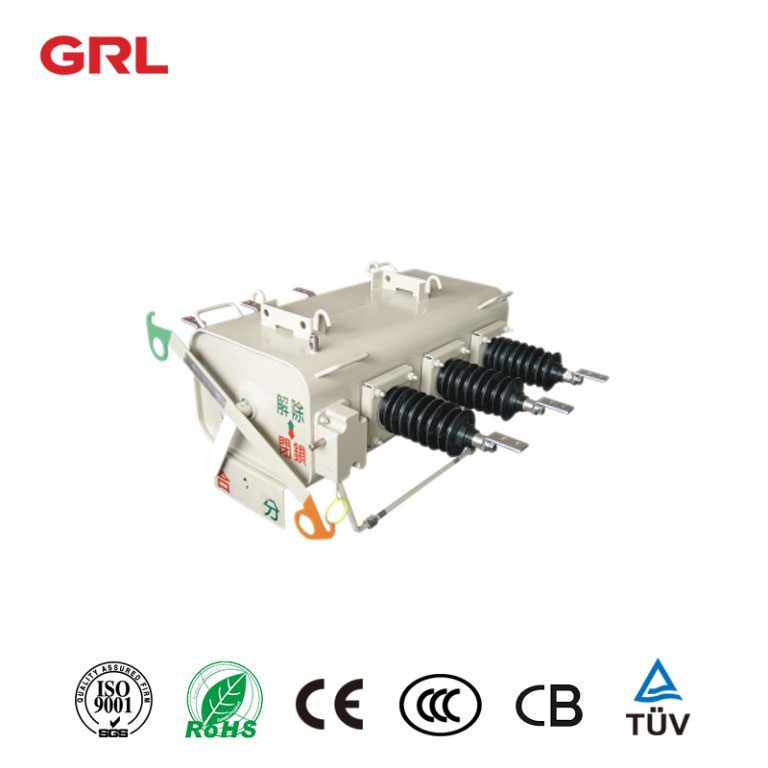

El interruptor de rotura de carga insulada DNSF6 al aire libre – montado en SF6 está diseñado específicamente para redes de distribución de energía con una tensión nominal de 12/24/40.5kV, una corriente nominal de 400A/630A, y una frecuencia de 50/60Hz. Maneja eficientemente la conmutación de corriente de carga y la protección contra sobrecarga, aislando automáticamente las secciones de la línea de distribución defectuosas.

Este interruptor de rotura de carga insulado cuenta con una capa de acero inoxidable de alta calidad 304 que garantiza un excelente rendimiento mecánico y una tasa de fugas de aire muy superior a las normas nacionales. El controlador electrónico avanzado permite el funcionamiento manual, eléctrico y remoto, lo que lo hace altamente adaptable a las diversas necesidades operacionales.

La caja controladora de acero inoxidable garantiza un rendimiento fiable en diversas condiciones climáticas, mientras que los módems opcionales cableados e inalámbricos permiten la monitorización y el control remotos en tiempo real. Su simple instalación montada en polo reduce el tiempo y los costos de construcción, por lo que es una opción práctica para los sistemas de energía tanto urbanos como rurales.

El DNSF6 es una solución ideal para las modernas redes eléctricas, ofreciendo funcionalidad versátil, mayor fiabilidad e instalación rentable.

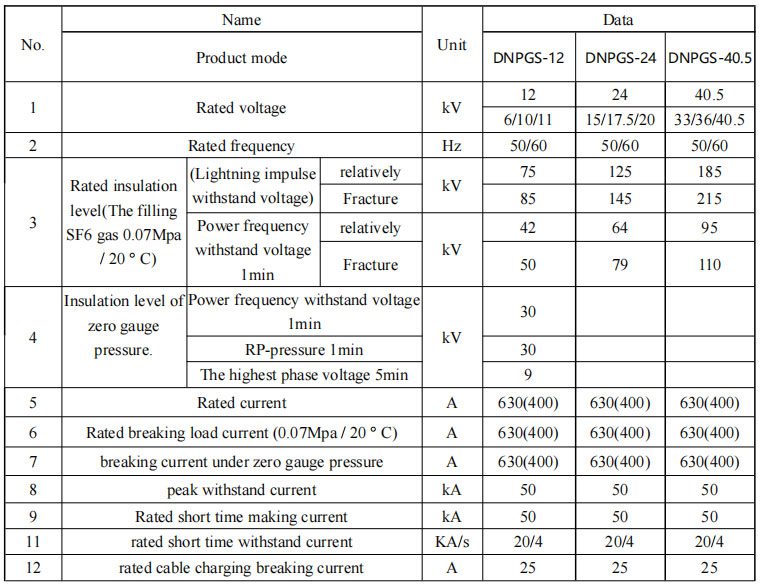

Interruptor de rotura de carga aislado · Parametro técnico

Interruptor de rotura de carga aislado

• Aislamiento de gas SF6: El gas SF6 es no tóxico, no combustible, gas de aislamiento eléctrico, con excelentes características de extinción de arco.

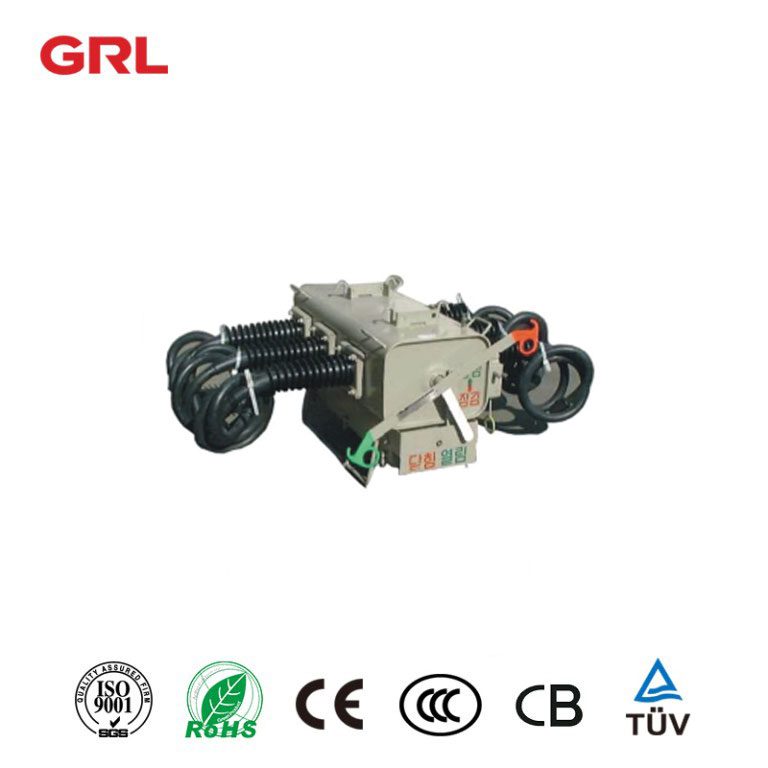

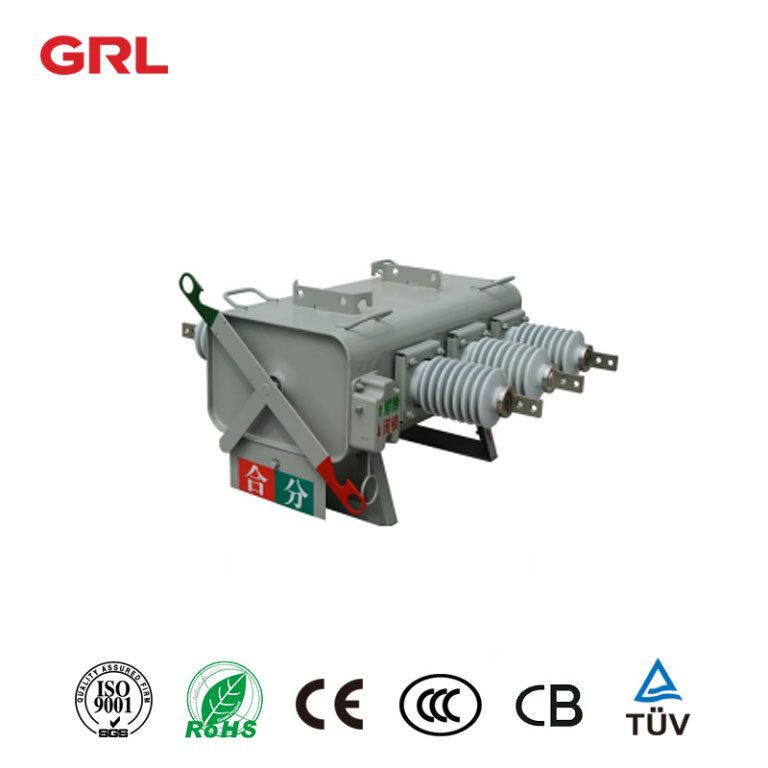

• Diversidad de mangas: manga de porcelana o manga aislada de goma son opcionales.
• Estado visible abierto/cerrado: es fácil ver el color – interruptor codificado a indicador de división y posición parado en el suelo (verde – apagado; rojo – cerrado)
• El mecanismo operativo de almacenamiento de energía de resorte garantiza una rápida operación de cierre y apertura.

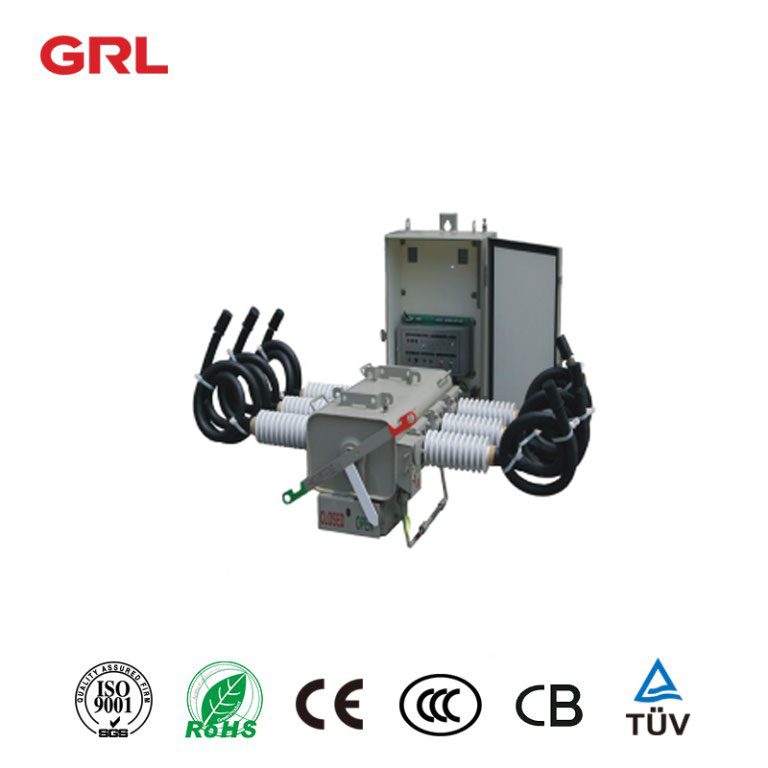

• Puede realizar el control remoto: está equipado con controlador electrónico, que puede ser operado en el lugar o en la consola con interfaz FTU.

Ventaja del interruptor de rotura de carga aislado

1 Operación versátil

El interruptor de carga DNSF6 soporta el funcionamiento manual, eléctrico y remoto, permitiendo una integración perfecta tanto en la infraestructura nueva como en la existente, mejorando la eficiencia operativa y la seguridad.

2,Advanced Electronic Controller

Equipado con el estado – de – la tecnología de arte, el DNSF6 cuenta con un controlador electrónico alojado en un armario de acero inoxidable duradero, garantizando un rendimiento fiable en diversas condiciones climáticas, protegiendo al mismo tiempo la infraestructura eléctrica crítica.

3 Monitoreo remoto

Con módems cableados e inalámbricos para la monitorización y el control remotos en tiempo real, el DNSF6 reduce la necesidad de mantenimiento en el sitio, mejorando la facilidad de supervisión y minimizando las interrupciones operacionales.

4,Performance superior

Con aislamiento de gas de SF6 y alta frecuencia de resistencia a la tensión, el DNSF6 proporciona un aislamiento eléctrico excepcional y un rendimiento de arco-apagado, cumpliendo con estrictos estándares de seguridad para ambientes de alta demanda. El diseño robusto y el armario de acero inoxidable garantizan un funcionamiento fiable en condiciones extremas al aire libre, incluyendo altas temperaturas y humedad.

5 ,coste – instalación efectiva

Diseñada para una fácil instalación de postes, la estructura ligera y compacta de DNSF6 (que pesa entre 115 kg y 155 kg dependiendo del nivel de tensión) reduce significativamente los costes de construcción y las necesidades de mano de obra.

6 ,Reliability and Longevity

El DNSF6 ofrece estabilidad mecánica para hasta 6.000 operaciones, con una tasa de fuga de gas de SF6 inferior al 1% anual, asegurando un rendimiento fiable a largo plazo con un mínimo de mantenimiento.

¿Cuáles son los requisitos de mantenimiento para el interruptor DNSF6?

Los requisitos de mantenimiento para el interruptor de rotura de carga insulada DNSF6 Outdoor Pole – Montado SF6 son relativamente mínimos debido a su diseño robusto y tecnología avanzada. Sin embargo, para garantizar un rendimiento óptimo y una longevidad, se recomiendan las siguientes prácticas de mantenimiento:

1 SF6 Monitoreo del gas

Comprobar regularmente la presión de gas SF6 para asegurarse de que se mantiene en el nivel requerido. El interruptor de rotura de carga de gas es diseñado con una baja tasa de fugas inferior al 1% por año, pero los controles periódicos ayudarán a identificar cualquier pérdida inesperada de gas.

Monitorear el contenido de humedad del gas SF6, especialmente en climas húmedos, ya que los niveles de humedad pueden afectar el aislamiento y el rendimiento de arco-apagado. Asegúrese de que se mantenga dentro de los límites prescritos para evitar el deterioro.

2 Inspecciones mecánicas

Inspeccione los componentes mecánicos del interruptor, tales como bisagras, juntas y partes móviles, para asegurar un funcionamiento suave. El interruptor está clasificado para un máximo de 6.000 operaciones, por lo que el desgaste mecánico debe ser mínimo, pero se aconsejan controles ocasionales.

Probar periódicamente las funciones de funcionamiento manual, eléctrico y remoto para asegurar que todos los modos de funcionamiento sigan siendo funcionales y receptivos.

3 ,Controlador y control del sistema eléctrico

Asegúrese de que el controlador electrónico y todos los módems cableados o inalámbricos utilizados para la monitorización y el control remotos están funcionando correctamente. Compruebe las conexiones para detectar cualquier signo de corrosión o desgaste, sobre todo si el interruptor de rotura de carga insulado se instala en condiciones ambientales duras.

Pruebe periódicamente los sistemas de control y vigilancia a distancia para asegurarse de que son receptivos y capaces de funcionar en tiempo real.

4 Inspecciones visuales

Realizar inspecciones visuales rutinarias del recinto de acero inoxidable para detectar cualquier daño físico, corrosión o signos de desgaste ambiental. El acero inoxidable de alta calidad 304 debe ser duradero, pero los controles regulares evitarán que los problemas empeoren.

Inspeccione el aislamiento y las superficies externas del interruptor para detectar signos de desgaste, contaminación o daño, especialmente después de eventos meteorológicos severos.

5,limpieza

Limpie el interruptor y sus componentes para eliminar el polvo, la suciedad y otros contaminantes que puedan acumularse con el tiempo, especialmente en ambientes exteriores. Esto ayudará a mantener las propiedades de aislamiento del interruptor y la eficiencia operativa.

6 Pruebas operacionales

Realizar pruebas de funcionamiento del interruptor bajo diferentes condiciones de carga para garantizar que funcione correctamente durante la interrupción de carga y el aislamiento de fallas. Estas pruebas ayudarán a verificar la preparación del interruptor en caso de fallas reales o sobrecargas.

Al seguir estas prácticas de mantenimiento, el interruptor de interrupción de carga DNSF6 mantendrá su fiabilidad y continuará proporcionando un servicio eficiente con mínimas intervenciones.
