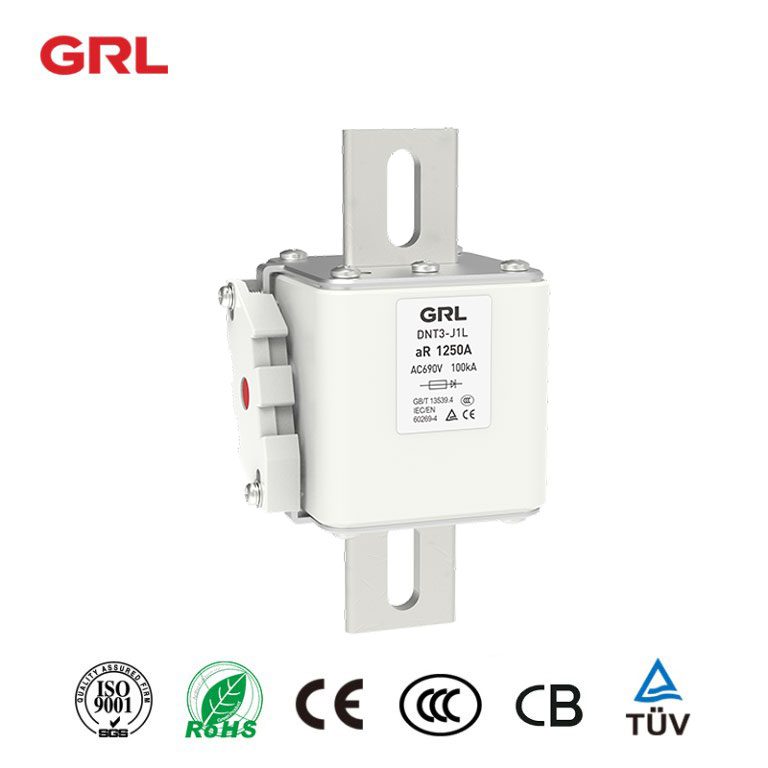

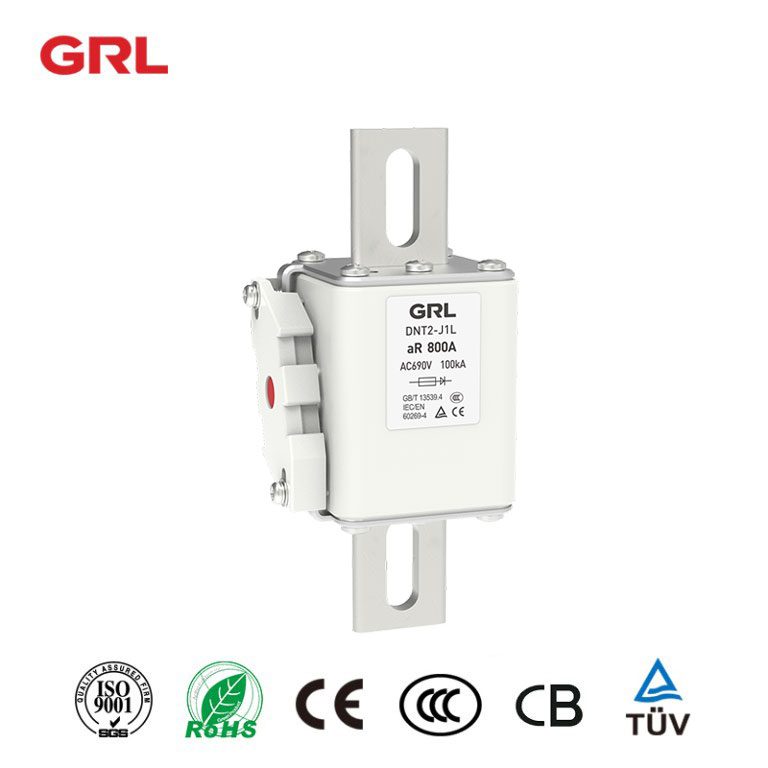

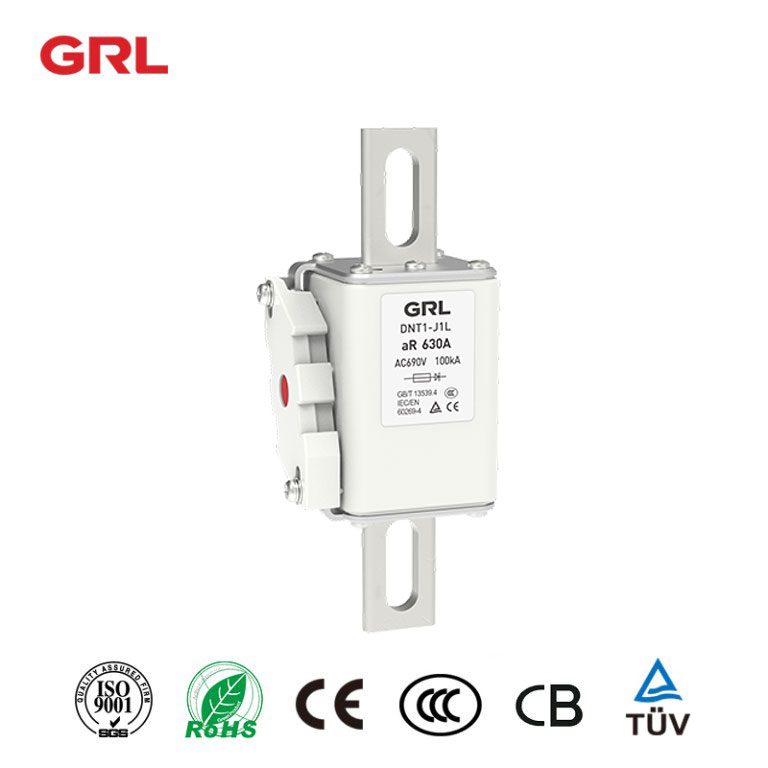

enlace de fusible semiconductor aR fusible serie DNT-J1L 100A ~ 1600A 690 V
Modos:DNT □ – J1L
Voltage: 690VAC
El actual:100A ~ 1600A
Referencia: GB / T 13539.4 / IEC 60269-4
Correo electrónico: [email protected]
Keyword: Fusible semiconductor
Descripción del producto
Dnt – – serie J1L fusible de protección de equipos semiconductores, adecuado para sistemas de CA, la tensión nominal es de 690 V, y la corriente nominal es de 100A ~1600A.
Se utiliza para la protección de cortocircuito de los componentes semiconductores y su equipo completo.
Los indicadores de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.
Parámetros básicos de los enlaces de fusibles
| Modelo de producto | Tamaño | Tensión nominal | Corriente nominal | Capacidad nominal de rotura & ka |
| NT1 NT1 | 1 | AC 690 | 100 | 100 |
| NT1 NT1 | 125 | |||
| NT1 NT1 | 160 | |||
| NT1 NT1 | 200 | |||
| NT1 NT1 | 250 | |||
| NT1 NT1 | 315 | |||
| NT1 NT1 | 350 | |||
| NT1 NT1 | 400 | |||
| NT1 NT1 | 450 | |||
| NT1 NT1 | 500 | |||
| NT1 NT1 | 550 | |||
| NT1 NT1 | 630 | |||
| DNT2 – J1L – 350 | 2 | 350 | ||
| DNT2 – J1L – 400 | 400 | |||
| DNT2 – J1L – 450 | 450 | |||
| DNT2 – J1L – 500 | 500 | |||
| DNT2 – J1L – 550 | 550 | |||
| DNT2 – J1L – 630 | 630 | |||
| DNT2 – J1L – 710 | 710 | |||
| DNT2 – J1L – 800 | 800 | |||
| DNT2 – J1L – 900 | 900 | |||
| DNT2 – J1L – 1000 | 1000 | |||
| DNT2 – J1L – 1100 | 1100 | |||
| DNT2 – J1L – 1250 | 1250 | |||
| DNT3 – J1L – 800 | 3 | 800 | ||
| DNT3 – J1L – 900 | 900 | |||
| DNT3 – J1L – 1000 | 1000 | |||
| DNT3 – J1L – 11003 | 1100 | |||
| DNT3 – J1L – 1250 | 1250 | |||
| DNT3 – J1L – 1400 | 1400 | |||
| DNT3 – J1L – 1500 | 1500 | |||
| DNT3 – J1L – 1600* | 1600 |

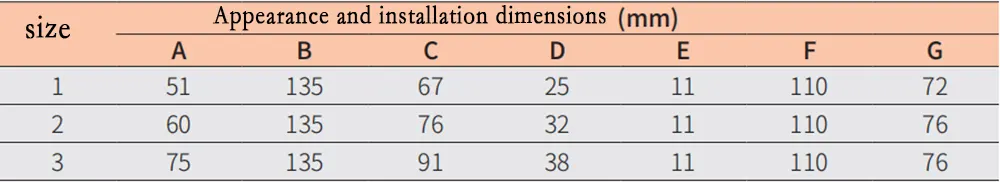

Dimensiones de apariencia e instalación
¿Qué es un fusible semiconductor?
Un fusible semiconductor, también conocido como fusible de alta velocidad o fusible de acción rápida, es un tipo especializado de fusible eléctrico diseñado para proteger los dispositivos semiconductores sensibles de las condiciones de sobrecorriente. Estas espoletas están diseñadas para interrumpir rápidamente el flujo de corriente en un circuito cuando ocurre un fallo o un evento sobrecorriente.
He aquí algunas características y características clave de los fusibles de semiconductores:
1. Tiempo de respuesta rápido:Los fusibles semiconductores están diseñados para reaccionar muy rápidamente a los eventos sobreactualizados. Esta respuesta rápida ayuda a proteger los dispositivos semiconductores que pueden ser sensibles a picos de corta duración y alta corriente.
2. Ratings de corriente específicos:Los fusibles de semiconductores se clasifican en función de su capacidad de carga actual. Es crucial seleccionar un fusible con un rating de corriente que coincida o supere ligeramente la corriente nominal de funcionamiento del dispositivo semiconductor protegido.
3.Voltage Ratings:· La tensión de la espoleta debe ser igual o superior a la tensión del circuito que protege. El uso de un fusible con un índice de tensión más bajo puede conducir a una protección poco fiable.
4.Aplicación – Específica:<>Fusibles de semiconductoresSe utilizan comúnmente en circuitos que contienen componentes electrónicos sensibles como diodos, transistores, tiristores y otros dispositivos semiconductores.
5.Construcción:Se construyen típicamente con materiales y diseños especializados para manejar las características únicas de las aplicaciones de semiconductores.
6.Coordinación con otros dispositivos de protección:Los fusibles de semiconductores se utilizan a menudo en conjunción con otros dispositivos protectores como los interruptores para proporcionar una protección integral para un sistema eléctrico.
7.Normas y cumplimiento:Los fusibles de semiconductores están sujetos a las normas y certificaciones de la industria. Garantizar que el fusible elegido cumpla las normas pertinentes es esencial para la seguridad y el rendimiento.
8. Seguridad y fiabilidad:· La selección y aplicación adecuadas de los fusibles de semiconductores son cruciales para el funcionamiento seguro y fiable de los sistemas electrónicos y eléctricos.
Los fusibles de semiconductores desempeñan un papel fundamental en la protección de los dispositivos semiconductores contra condiciones potencialmente perjudiciales de sobrecorriente. La elección de la mecha adecuada, basada en factores como las calificaciones de corriente, los índices de tensión y el tiempo de respuesta, es esencial para una protección eficaz. Se recomienda consultar con un ingeniero eléctrico cualificado o experto en el campo para la adecuada selección e instalación de espoletas semiconductoras.
& nbsp;
Los fusibles de semiconductores encuentran aplicación en una variedad de industrias y entornos en los que los componentes electrónicos sensibles necesitan protección frente a condiciones excesivas.
He aquí algunas áreas de aplicación comunes para los fusibles de semiconductores:
Automatización industrial:Se utilizan espoletas semiconductoras en sistemas de automatización en los que se emplean circuitos de control electrónicos sensibles, como los PLC (controladores Logic programables). Protegen estos componentes críticos de acontecimientos sobreactuales que podrían provocar daños o averías.
Electricidad electrónica:En aplicaciones electrónicas de potencia, se utilizan dispositivos semiconductores como diodos, tiristores, IGBT (transistores bipolares de Puerta Insulada) y MOSFETs (transistores de efecto Metal – óxido – campo de semiconductores). Los fusibles de semiconductores son cruciales para proteger estos dispositivos de las condiciones de cortocircuito y sobrecorriente.
Telecomunicaciones:· Se utilizan en equipos de telecomunicaciones para proteger componentes electrónicos sensibles como transistores, diodos y circuitos integrados de fallas eléctricas.
Sistemas de energía renovable:Los fusibles de semiconductores se emplean en inversores solares, convertidores de turbinas eólicas y otros sistemas de energía renovable para proteger la electrónica sensible de los acontecimientos sobrecortuales.
Equipo médico:Los componentes electrónicos sensibles están presentes en varios dispositivos médicos, y los fusibles de semiconductores se utilizan para garantizar su protección frente a condiciones excesivas.
Sistemas de distribución eléctrica:En grandes sistemas de distribución eléctrica, los fusibles de semiconductores pueden utilizarse para proteger los componentes electrónicos críticos en los aparatos de conmutación, los paneles de control y los tableros de distribución de energía.
Electrónica automotriz:· Los vehículos modernos se basan en una amplia gama de sistemas electrónicos. Los fusibles de semiconductores juegan un papel en la protección de estos componentes electrónicos de eventos sobreactualizados.
Electrónica de consumo:Los fusibles semiconductores se pueden encontrar en varios dispositivos electrónicos de consumo, como televisores, equipos de audio y sistemas informáticos, donde se utilizan dispositivos semiconductores sensibles.
En cuanto a los dispositivos semiconductores en sí mismos, son un componente crucial de la electrónica moderna. Los semiconductores son materiales con propiedades eléctricas que se encuentran entre las de los conductores (como los metales) y los aislantes (como la cerámica). Tienen la capacidad de conducir la corriente eléctrica bajo ciertas condiciones, y su conductividad puede ser controlada o modulada.
Los materiales semiconductores comunes incluyen silicio, arsenuro de gallio y otros compuestos. Los semiconductores se utilizan en una amplia gama de dispositivos electrónicos, incluyendo transistores, diodos, circuitos integrados y más. Forman la columna vertebral de la electrónica moderna y se encuentran en aplicaciones que van desde microchips en computadoras hasta dispositivos de alimentación en sistemas eléctricos.
