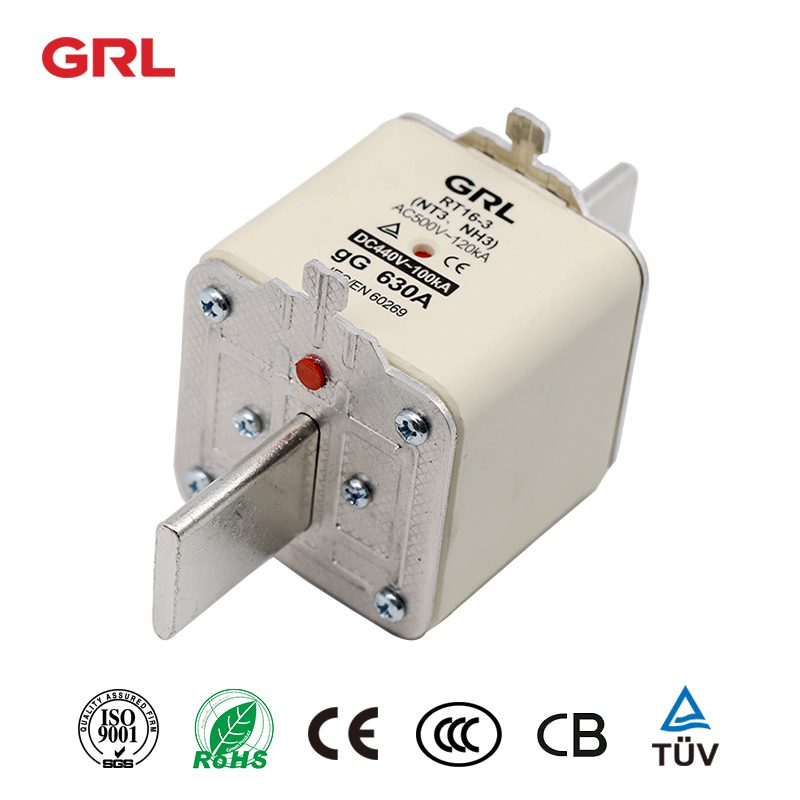

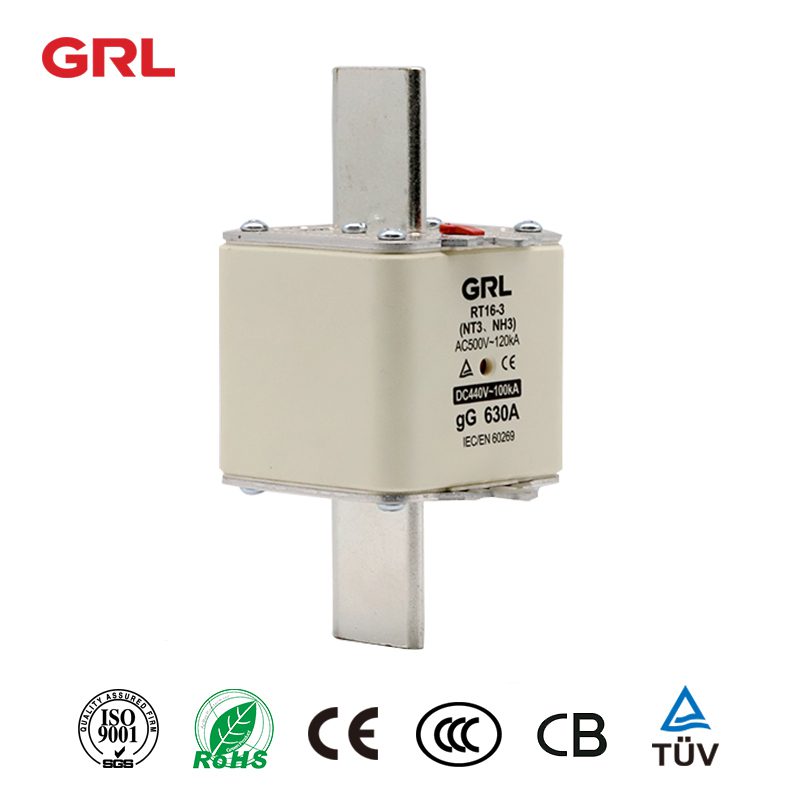

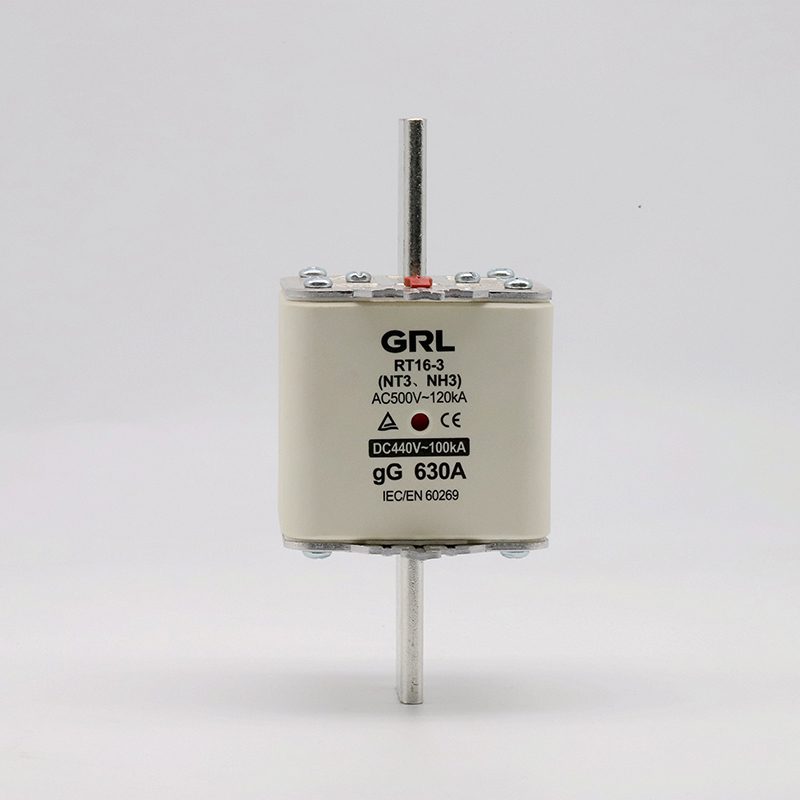

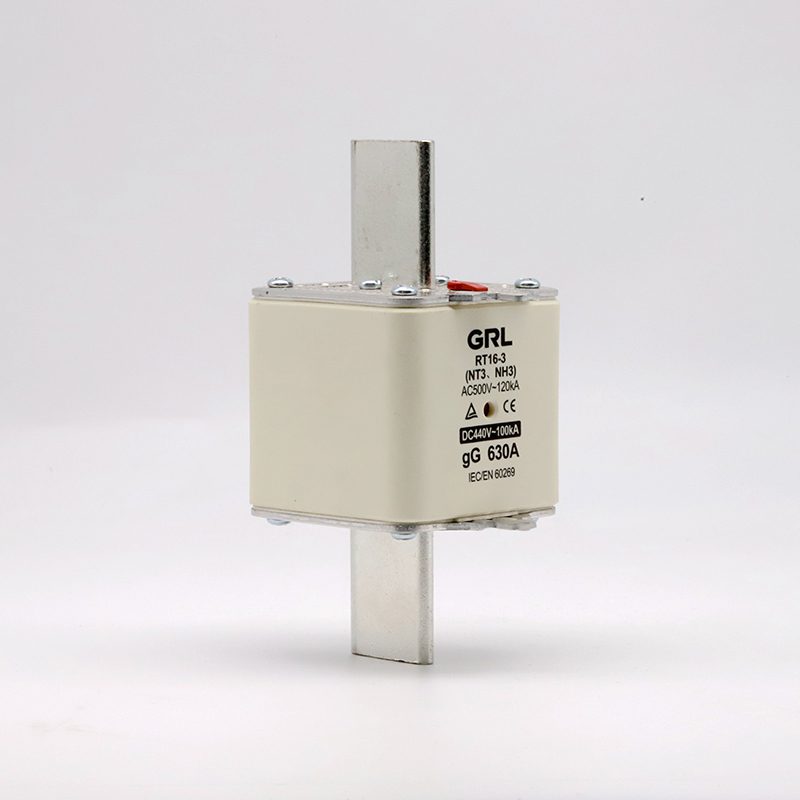

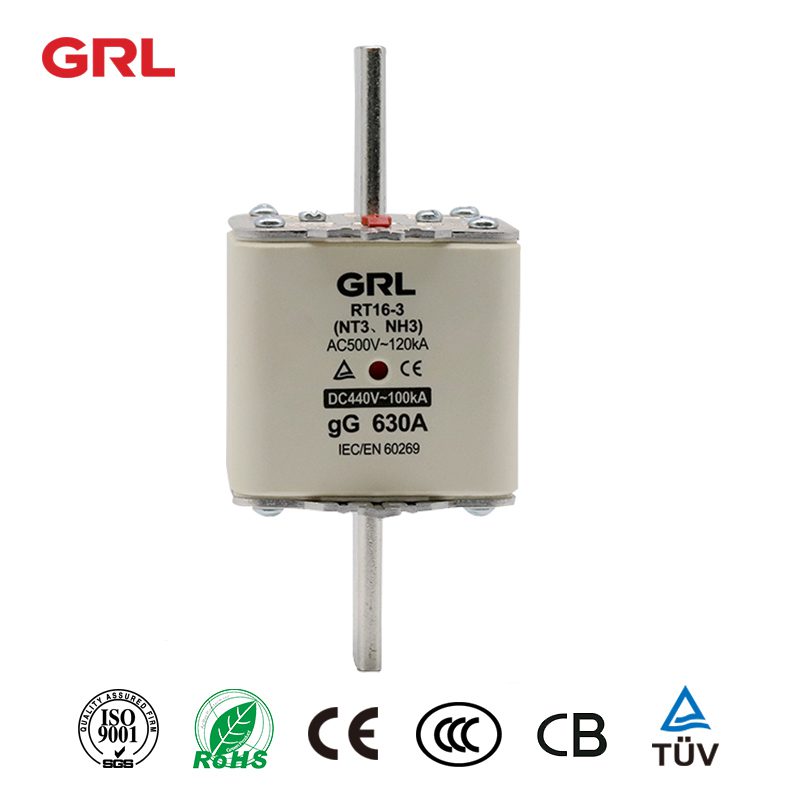

NH3 enlace de fusibles térmicas RT16 – 3
| Tema no. |
Corriente nominal en |
Voltage calificado |
Capacidad de ruptura (con fuse) |
| NT1 NT1
(NT3/NH3) |
En: 315A, 400A, 500A, 630A (500VAC/440VDC);
En: 315A, 400A, 500A (690VAC) |
500VAC
690VAC
440VDC |
120KA (500VAC)
50KA (690VAC)
100KA (440VDC)
& nbsp; |

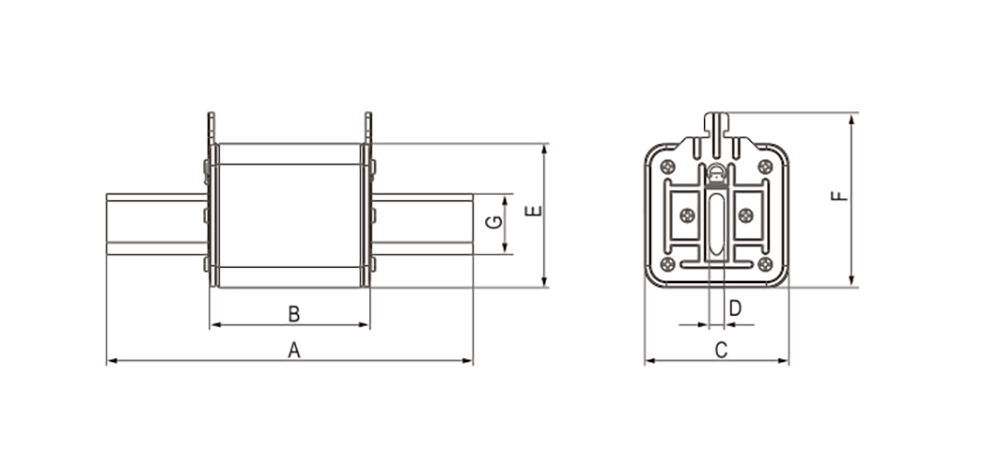

Dibujos de productos
Parámetros Link de fusible
| Artículo del producto |
RT16 (NT/NH) Fuse Link |
| Corriente nominal |
2A – 630A |
| Tensión nominal |
500VAC/690VAC/250VDC |
| Capacidad de ruptura (Ka) |
120kA (500V), 50kA (690V) |
| Estándar |
IEC 60269, CE |
| Aplicaciones |
Sistema de control de potencia, equipo eléctrico de la industria |
Los componentes del enlace de espoleta
El fusible se compone principalmente de placa de cubierta, tapón, contacto con cuchillos, elemento de fusible, relleno y cuerpo cerámico.
CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve de la superficie hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.
Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas
CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.
Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.
Rellenador:GRL adopta arenas de silicona de alta pureza.
Fusocuerpo:GRL adopta porcelana de alta frecuencia.
Los fusibles de la serie NH son fusibles de alta tensión utilizados para la protección del circuito en sistemas de distribución de energía eléctrica. Se utilizan comúnmente en aplicaciones industriales y comerciales en las que se presentan altos niveles de corriente.
Aquí están algunas características, beneficios y aplicaciones de las espoletas de la serie NH:
Características:
- Espoletas NHEstán diseñados para proporcionar un rendimiento fiable y consistente en condiciones de alta corriente y tensión. Tienen un diseño compacto y modular que permite una fácil instalación y sustitución.
- Los fusibles NH están disponibles en una gama de tamaños y ratings para adaptarse a diferentes aplicaciones. Tienen baja pérdida de vatios y alta capacidad de rotura, por lo que son ideales para aplicaciones de alta potencia.
- Los fusibles NH están diseñados con un sistema especial de extinción de arco que evita la acumulación de gases nocivos.
Beneficios:
- Los fusibles NH ofrecen una excelente protección contra las condiciones de sobrecorriente y cortocircuito, evitando daños a los equipos y reduciendo el tiempo de inactividad. Tienen una alta capacidad de interrupción, lo que garantiza que el circuito se desconecta rápida y seguramente en caso de fallo.
- Los fusibles NH tienen una larga vida útil y son capaces de soportar altos niveles de estrés térmico y mecánico. Son resistentes al choque y a las vibraciones, por lo que son ideales para su uso en ambientes duros.
- Los fusibles NH están diseñados para ser fáciles de reemplazar, reduciendo los costes de mantenimiento y el tiempo de inactividad.
Aplicaciones:
- Los fusibles NH se utilizan comúnmente en sistemas eléctricos de alta tensión, como la generación de energía, la transmisión y los sistemas de distribución. Se utilizan en aplicaciones industriales donde hay equipos de alta potencia, tales como motores, generadores, transformadores, y conexión de fusible térmico.
- Los fusibles NH se utilizan en sistemas de energía renovable, como los sistemas de energía eólica y solar, para proteger contra las condiciones de sobrecorriente y cortocircuito. Se utilizan en aplicaciones comerciales, como centros comerciales y hospitales, para proteger contra las subidas de energía y otras fallas eléctricas.
- Los espoletas NH se utilizan en aplicaciones marinas y mar adentro, donde están presentes altos niveles de choque y vibración.
