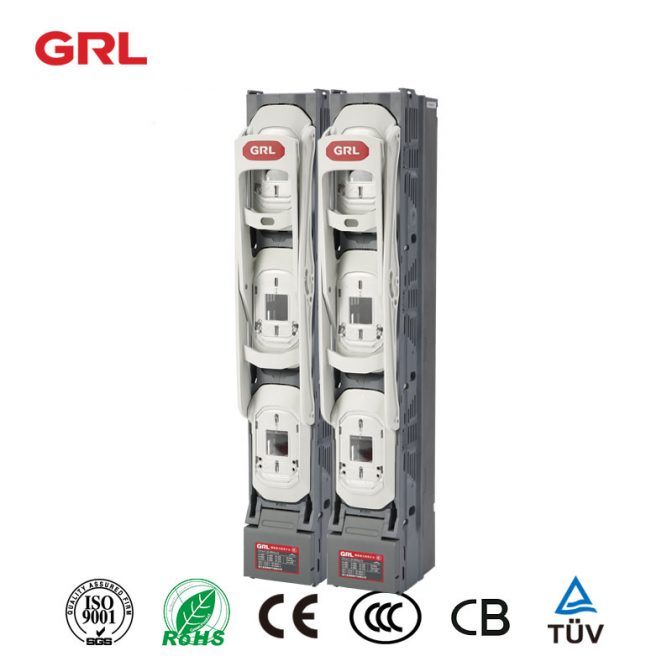

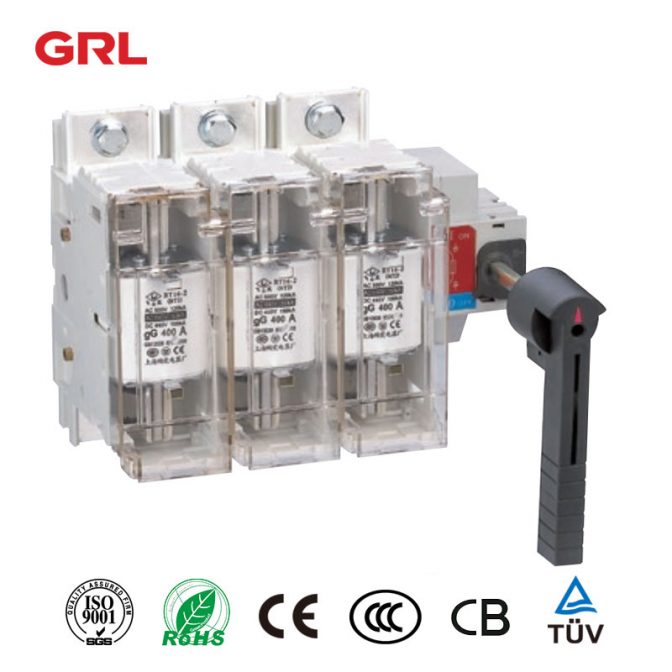

Serie DNH18 de Disconector de Fusa de tira

GRL es el idealFabricante del desconector del interruptor de fusiblePara ti. Tenemos una historia orgullosa de la elaboración de productos de primera calidad, y proporcionamos un excelente servicio al cliente.

Strip Fuse Disconnector

Strip Fuse Disconnector-2

Lista de modelos generales del disconector de fusibles

Número de serie	Número de orden	ECorriente léctica	ADAPTACIÓN
1	DNH18 – 160/3L	160A	Instalación fija (puntuación), operación síncrona de tres fases, con espoleta
2	DNH18 – 160/311L	160A	Conectar la instalación, con contacto auxiliar, tres – fase de funcionamiento síncrono, con fusible
3	DNH18 – 250/3L	250A	Instalación fija (puntuación), operación síncrona de tres fases, con espoleta
4	DNH18 – 250/3s	250A	Instalación fija (puntuación), operación independiente de tres fases, con espoleta
5	DNH18 – 250/3LD	250A	Instalación fija (puntas), operación síncrona de tres fases, con cuchillo de aislamiento
6	DNH18 – 250/311L	250A	Conectar la instalación, con contacto auxiliar, tres – fase de funcionamiento síncrono, con fusible
7	DNH18 – 400/3L	400a	Instalación fija (puntuación), operación síncrona de tres fases, con espoleta
8	DNH18 – 400/3s	400a	Instalación fija (puntuación), operación independiente de tres fases, con espoleta
9	DNH18 – 400/3LD	400a	Una instalación fija (golpeado), tres – operación síncrona de fase, con cuchillo de aislamiento
10	DNH18 – 400/311L	400a	Conectar la instalación, con contacto auxiliar, tres – fase de funcionamiento síncrono, con fusible
11	DNH18 – 630/3L	630A	Instalación fija (puntuación), operación síncrona de tres fases, con espoleta
12	DNH18 – 630/3s	630A	Instalación fija (puntuación), operación independiente de tres fases, con espoleta
13	DNH18 – 630/3LD	630A	Instalación fija (puntas), operación síncrona de tres fases, con cuchillo de aislamiento
14	DNH18 – 630/311L	630A	Conectar la instalación, con contacto auxiliar, tres – fase de funcionamiento síncrono, con fusible
REmarks@item: inlistbox	1. Para otros modelos de pedidos específicos, por favor vea la explicación del modelo del desconector de fusible de barra
<>	2. Si necesita otros accesorios, como terminales de cableado, por favor revise la lista de accesorios del desconector de fusibles de tira

Parametro técnico del disconector de fusibles

					DNN18– 160			DNN18– 250			DNN18– 400			DNN18– 630
Parámetros eléctricos	Con fusible	Tensión de trabajo nominal	Ue	V	AC 400	AC 500	AC 690	AC 400	AC 500	AC 690	AC 400	AC 500	AC 690	AC 400	AC 500	AC 690
<>	<>	Corriente de trabajo nominal	Es decir,	A	160	125	100	250	250	200	400	400	315	630	630	630
<>	<>	Corriente de calefacción acordada	Ith	A	160	125	100	250	250	200	400	400	315	630	630	630
<>	<>	Nivel de servicio	<>	<>	Ac – 23B	Ac – 23B	Ac – 22B	Ac – 23B	Ac – 22B	Ac – 21B	Ac – 23B	Ac – 22B	Ac – 21B	Ac – 23B	Ac – 22B	Ac – 21B
<>	<>	Corriente de cortocircuito limitador nominal	IQ	Ka	50			100	100	50	100	100	50	100	100	50
<>	<>	Tensión nominal de aislamiento	UI	V	1000			1000			1000			1000
<>	<>	Impulso nominal de resistencia a la tensión	Uimp@item: inlistbox	KV	8			12			12			12
<>	<>	Frecuencia nominal	<>	Hz	50/ 60			50/ 60			50/ 60			50/ 60
<>	<>	Tiempos de vida eléctrica	<>	tiempo	200			200			200			200
<>	Con cuchillo aislante	Tensión de trabajo nominal	Ue	V	~			~	AC500	~	~	AC500	~	~	AC500	~
<>	<>	Corriente de trabajo nominal	Es decir,	A	~			~	250	~	~	400	~	~	630	~
<>	<>	Corriente de calefacción acordada	Ith	A	~			~	250	~	~	400	~	~	630	~
<>	<>	Nivel de servicio	<>	<>	~			~	Ac – 23B	~	~	Ac – 23B	~	~	Ac – 23B	~
<>	<>	Corriente de cortocircuito limitador nominal	IQ	Ka	~			~	12	~	~	12	~	~	12	~
<>	<>	Tensión nominal de aislamiento	UI	V	~			100			1Índices			1Índices
<>	<>	Impulso nominal de resistencia a la tensión	Uimp@item: inlistbox	KV	~			12			12			12
<>	<>	Frecuencia nominal	<>	Hz	~			50 60			50 60			50 60
<>	<>	Tiempos de vida eléctrica	<>	tiempo	~			200			200			200
Fusible		Tamaño (RT16/NT/NH) GB/T13539,2 IEC 62269 – 2	<>	<>	00			1			2			3
<>		Corriente de trabajo	In	A	160	125	100	250	250	200	400	400	315	630	630	500
<>		Residuos de energía	P	W	12	12	12	18	23	32	28	34	45	40	48	60
MMecanismo		Vida mecánica	<>	tiempo	1400			1400			800	800	1400	800
<>		Espaciamiento de la barra de bus	<>	Mm	185			185			185			185
Grado de protección del mecanismo		<>FRontCity in Germany <>	en	<>	P.I.20			IP20			P.I.20			IP20
<>		<>	¡Fuera!	<>	IP30			P.I.30			IP30			P.I.30
Other <>		Monitor de fusibles electrónico (EFM)	<>	<>	Se puede añadir			Se puede añadir			Se puede añadir			Se puede añadir
<>		Retroalimentación de la señal de apertura y cierre del interruptor (microswitch)	<>	<>	Se puede añadir			Se puede añadir			Se puede añadir			Se puede añadir
Condiciones de trabajo <>		Temperatura del aire ambiente	<>	<>	– 5 ~55
<>		Sistema de trabajo calificado	<>	<>	Sistema de trabajo ininterrumpido
<>		Modo de operación	<>	<>	Funcionamiento de la manivela
<>		Método de instalación	<>	<>	Instalación vertical
<>		Altitud	<>	m	≤ 2000
<>		Clase de contaminación	<>	<>	3
<>		Nivel de sobretensión	Nivel de sobretensión	<>	<> <>			<>

Strip Fuse Disconnector-3

Haga clic para ver grlDNH7 – 160· Producto > >

Esquema del disconector de fusibles y Dimensión de instalación (mm)

Strip Fuse Disconnector-4

Strip Fuse Disconnector-5

Strip Fuse Disconnector-6

Strip Fuse Disconnector-7

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para verDisconector de interruptor de fusa GRL· Producto > >

Haga clic para verFusible GRL· Producto > >

Switch de transferencia,Switch de transferencia automática

Interruptor de transferencia automática DNQ8 Dual Power (Nivel de PC aislado)

2022年8月8日 grl_admin

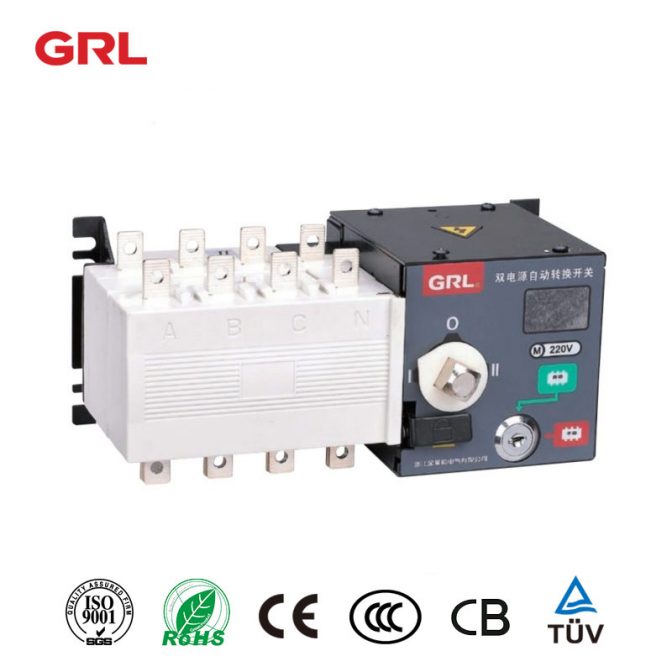

Conmutador automático de transferencia DNQ8

Los interruptores automáticos de transferencia de aislamiento (ATS) se utilizan para separar físicamente dos fuentes de energía, como un generador y la red de servicios públicos. Los ATS a nivel de PC se emplean típicamente en aplicaciones de centros de datos y servidores donde los centros de datos a menudo tienen múltiples fuentes de energía, incluyendo la red de servicios públicos, generadores y UPSs.

Automatic Transfer Switch-1

Conmutador automático de transferencia Panorama general del producto

La sección de control del interruptor DNQ8 está compuesta por una carcasa metálica, mientras que el interruptor en sí está hecho de fibra de vidrio resina de poliéster insaturada. Esto le da al interruptor un excelente rendimiento dieléctrico, así como características confiables de protección y seguridad.

DNQ8 también es estéticamente agradable, con una estructura sólida y un factor de forma compacta. Es la opción ideal para una variedad de aplicaciones.

Aplicación del conmutador automático de transferencia

El interruptor automático de transferencia de la serie DNQ8 es un dispositivo importante para alimentar varios sistemas y equipos. Se utiliza principalmente para la distribución de potencia AC a 50Hz, con una tensión nominal de 400V y una tensión nominal de 220V. También tiene una corriente nominal de 16 a 3200A.

Además, el conmutador automático de transferencia de la serie DNQ8 se puede utilizar para el sistema de conmutación de una fuente de alimentación principal y una fuente de alimentación de espera en una red de motor. Además, se puede utilizar para el aislamiento infrecuente de los circuitos y líneas de ruptura. En resumen, el interruptor automático de transferencia de la serie DNQ8 es versátil e indispensable

Ejemplo de selección de modelos

El interruptor automático de transferencia, con la corriente de calefacción acordada de 125 amperios, la tensión nominal CA de 400 voltios, la corriente nominal de 50 amperios, 4 polos (3 polos + polo neutro interrumpible), es adecuado para la conmutación automática y la recuperación automática del sistema de alimentación del motor municipal de energía y aceite.

Cumplir con el estándar

Los símbolos del interruptor automático de transferencia de la serie DNQ8 son los siguientes:

Norma Internacional

IEC60947 – 1 aparato de conmutación y control de baja tensión Parte I General
IEC60947 – 3 equipos de conmutación y control de baja tensión, interruptores, aisladores, desconectores y combinaciones de espoletas
IEC60947 – 6 Equipos de conmutación de baja tensión y de control Interruptor multifuncional Conmutador automático de transferencia

& nbsp;

Norma nacional

GB/T14048.1 Normas generales para los aparatos de conmutación y control de baja tensión
GB14048.3 Equipo de conmutación y control de baja tensión, interruptores de baja tensión, aisladores, desconectores y combinaciones de espoletas
G814048.11 Equipos de conmutación y control de baja tensión Aparatos eléctricos multifuncionales Transferir aparatos de conmutación

Automatic Transfer Switch-2

Principales parámetros técnicos

Corriente de calefacción acordadaIth	16	20	32	40	50	63	80	100	125	160	250	400	630	800	1000	1250	1600	2000		2500	3200
Tensión de aislamiento nominal Ui	500V								690V					800V
Impulso nominal de resistencia a la tensión Uimp	6kV								8kV					12kV
Corriente de trabajo nominal Ie	16	20	32	40	50	63	80	100	125	160	250	400	630	800	1000	1250	1600		2000	2500	3200
Calificación corta – tiempo de resistencia a la corriente ICW(0,5s)	5KA								8KA			12,5 kA			32kA
Categoría de uso	AC33B													AC33iB
Tensión de trabajo nominal UE	AC400V
Control de la tensión del motor	AC220V
Tiempo de conversión# O # – .	0,7s													1,8s
Tiempos de vida mecánicos	8000								6000			3000							2000
Tiempos de vida eléctrica	3000								2500			1500		1000
Peso 4 poleKilogramos	3.4								6,0		7,5	15,5	17	32	36	37	40		60	62	68

& nbsp;

Rendimiento y características

El interruptor de transferencia automática DNQ8 es un contacto compuesto de doble potencia doble fila que utiliza mecanismos de tracción horizontal, micro-motor pre-almacenamiento, y micro-electrónica tecnología de control para lograr cero arcos. Cuenta con un enclavamiento mecánico y eléctrico fiable, sin actuador de elementos, y un interruptor independiente de aislamiento de carga.

El DNQ8 utiliza tecnología cero – cruce para satisfacer las necesidades de la conexión de incendios. Tiene una clara indicación de posición del interruptor, candado, y otras funciones para aislar de manera segura y fiable la potencia y la carga.

Hay cuatro funciones de operación: operación manual de emergencia, operación de control remoto eléctrico, operación de desconexión de emergencia en automático.

Entorno operativo

La altitud máxima no excederá de 2000 metros.
La temperatura no superará los 40 °C y no será inferior a – 5 °C. La humedad relativa no excederá del 95 %.
No hay medio ambiente explosivo.
No hay ambiente de invasión de lluvia o nieve.

Nota:

La temperatura del aire ambiente fuera de la gama recomendada de +40 ° a – 5 ° a – 45 °C puede afectar el rendimiento de este producto. Consulte con el fabricante si espera que este producto se utilice en estas condiciones.

Automatic Transfer Switch-3

Parámetros actuales

El interruptor tiene tres polos y cuatro productos de grado (tres postes + encendido – apagado polo neutro).

Existen 27 niveles actuales, incluidos 16a, 20a, 25A, 32a, 40a, 50a, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A, 315A, 350A, 400A, 450A, 500A, 630A, 800A, 1000A, 125A, 160A, 2000a, 250A, 250A, 3200A, etc.

Introducción a la selección de modelos

Tipo I (tipo básico)
Totalmente automático, potencia de la red – alimentación de la red, indicador de la señal de cierre del interruptor externo

Tipo II (generación de energía y protección contra incendios)
Completamente automático, la energía de la red, la generación de energía de la red, se puede cambiar por la fuerza a común, en espera, doble división (lucha contra incendios), con la salida de señal del generador.

Tipo III (tipo de protección contra fallos de fase)
Completamente automático, la energía de la red eléctrica, la generación de energía de la red, puede cambiar por la fuerza entre común, espera y doble división (lucha contra incendios). Cuando el extremo común detecta una falta de fase, puede iniciar la salida de la señal del generador o comúnmente cambiar a la fuente de alimentación de espera.

Tipo IV (tipo de protección contra la subtensión)
Completamente automática, potencia de red, generación de energía de red, que se puede cambiar por la fuerza entre común, espera y doble división. Disparo DC24V – función de combate, con salida de señal del generador. En caso de pérdida de subtensión o de fase de la línea de fase terminal común, se puede iniciar la salida de la señal del generador o la fuente de alimentación común puede cambiarse a la fuente de alimentación de reserva.

Introducción del controlador inteligente externo dividido

Backend timeout, please retry it laterLos sistemas de alimentación dual también permiten equilibrar la carga dinámica en los diseños de los centros de datos, evitando que cualquier fuente de alimentación se sobrecargue y mejorando el rendimiento y la estabilidad generales del servidor.The switching delay of common and standby is adjustable.
Manually select the common and standby power supply and disconnect the two power supplies.Además, un sistema de fuente de alimentación dual protege el hardware del servidor al cambiar sin problemas a la fuente de alimentación de copia de seguridad cuando surge un problema con la fuente principal, evitando posibles daños al hardware debido a fallos de alimentación.The action status indicator is displayed.Estos sistemas están diseñados teniendo en cuenta el costo – eficiencia y compatibilidad, permitiendo una rápida restauración de la energía durante cortes inesperados, protegiendo así la continuidad de las operaciones y evitando pérdidas innecesarias.

Los sistemas de alimentación dual altamente compatibles pueden integrarse sin problemas con las infraestructuras eléctricas existentes, reduciendo la necesidad de modificaciones o mejoras amplias, mejorando al mismo tiempo la estabilidad y fiabilidad generales del sistema.

En resumen, el papel de un sistema de alimentación doble en los centros de datos es proporcionar energía redundante, facilitar la conmutación automática y el equilibrio de carga, proteger el hardware del servidor y mejorar la fiabilidad y estabilidad del sistema, asegurando operaciones empresariales continuas y seguridad de datos.

Wiring diagramBeneficios de la utilización de equipos automáticos de conmutación de transferencia (ATSE)

Mejora de la capacidad de recuperación de la energía Automatic Transfer Switch-4

:ATSE’ proporciona el cambio inmediato a la potencia de respaldo cuando la fuente primaria falla, asegurando una fuente de alimentación ininterrumpida. Esto es vital para entornos críticos que no pueden permitirse el tiempo de inactividad.

Funcionamiento automatizado

ATSE

· Realiza una conmutación de energía totalmente automatizada sin la necesidad de intervención humana, reduciendo la complejidad y los costos de mano de obra. La automatización también minimiza el riesgo de error humano, mejorando la fiabilidad general del sistema.

Automatic transfer switch Outline and installation dimension (mm)Protección de equipos
:A través de la gestión de las transiciones de energía sin problemas, ATSE’ previene fluctuaciones de voltaje que pueden dañar el equipo, ampliando su vida útil y reduciendo los costos de mantenimiento.

Seguridad

:En ámbitos como la atención de la salud, la comunicación y la producción industrial, las interrupciones de la energía pueden dar lugar a graves riesgos para la seguridad. ATSE+ garantiza una rápida conmutación, manteniendo el funcionamiento seguro de los sistemas esenciales y protegiendo tanto a las personas como a los activos.

Beneficios económicos

:Al minimizar el corte de energía – interrupciones de la producción y los servicios inducidos, ATSE’ ayuda a las empresas a reducir las pérdidas financieras y mejorar la eficiencia operativa.

Automatic Transfer Switch-6

¿Por qué elegir el equipo del interruptor automático de transferencia de GRL (ATSE)

DNQ8

:Las soluciones ATSEsolutions de GRL incorporan tecnología de vanguardia para el monitoreo en tiempo real y el cambio rápido, proporcionando paz mental y seguridad operacional.

Por supuesto, también tenemos unConmutador manual de transferenciaE

¿Soluciones?	En GRL, ofrecemos soluciones ATSE de alto rendimiento adaptadas a las exigencias de varias industrias.Nuestros productos ATSE están diseñados para la conmutación de potencia sin problemas, garantizando la fiabilidad y la seguridad en aplicaciones críticas. Con la ATSE de GRL, se gana:A Reliabilidad inigualable : Nuestros sistemas ATSE están diseñados para una respuesta rápida, asegurando que sus operaciones permanezcan ininterrumpidas incluso durante las fallas de energía.A1Tecnología avanzada	BSoluciones personalizadas:Entendemos que las diferentes industrias tienen necesidades de energía únicas. GRL ofrece soluciones ATSE personalizables para adaptarse a sus necesidades específicas.	Coste-eficiencia: Al elegir ATSE de GRL, usted no sólo invierte en la continuidad de la energía, sino también en reducir el tiempo de inactividad y proteger su equipo, traduciéndose en ahorros de costes a largo plazo.	ATSE es una parte indispensable de cualquier sistema de alimentación, garantizando una alimentación continua en una amplia gama de ambientes. Desde los centros de atención de la salud y los centros de datos hasta la fabricación industrial y la infraestructura pública, ATSE’ desempeña un papel crucial en el mantenimiento de la estabilidad operativa y la seguridad.CGRL se compromete a ofrecer soluciones ATSE de nivel superior, combinando fiabilidad, tecnología avanzada y personalización para satisfacer las demandas únicas de nuestros clientes. Elija las soluciones ATSE de GRL para una experiencia de energía fiable, segura e ininterrumpida.	G	J	K	L	N	P	R	S	T	U	W	X	Y	Y1
125A/3	376	283.5	135	134	261	208	166	262.5	78/108	7	87	36	20	25	3.5	134	155	9	56	141
125A/4	406	316	135	134	261	208	166	295	78/108	7	87	36	20	25	3.5	134	155	9	56	141
160A/3	376	283.5	135	134	261	208	166	262.5	78/108	7	87	36	20	25	3.5	134	155	9	56	141
160A/4	406	316	135	134	261	208	166	295	78/108	7	87	36	20	25	3.5	134	155	9	56	141
200A/3	416	323.5	170	134	261	208	166	302.5	78/108	7	87	50	25	30	3.5	134	164	11	60	145
200A/4	466	373.5	170	134	261	208	166	353	78/108	7	87	50	25	30	3.5	134	164	11	60	145
250A/3	416	323.5	170	134	261	208	166	302.5	78/108	7	87	50	25	30	3.5	134	164	11	60	145
250A/4	466	373.5	170	134	261	208	166	353	78/108	7	87	50	25	30	3.5	134	164	11	60	145
400A/3	455	378.5	240	208	333	270	166	358.5	176	11	103.5	65	30	40	5	208	197	12	83	193
400A/4	515	438.5	240	208	333	270	166	418.5	176	11	103.5	65	30	40	5	208	197	12	83	193
630A/3	455	378.5	260	208	333	270	160	358.5	176	11	103.5	65	40	50	6	208	197	12	83	194
630A/4	515	438.5	260	208	333	270	160	418.5	176	11	103.5	65	40	50	6	208	197	12	84	194
800A/3	871.5	524	340	250	387	319.5	448	499	212	11	88	120	60	69	8	250	198.5	12.5	84	252
800A/4	975.5	637.5	340	250	387	319.5	448	612.5	212	13	88	120	60	69	8	250	207	12.5	107	252
1000A/3	871.5	524	340	250	387	319.5	448	499	212	13	88	120	60	69	8	250	198.5	12.5	107	252
1000A/4	975.5	637.5	340	250	387	319.5	448	612.5	212	13	88	120	60	69	8	250	207	12.5	107	252
1250A/3	871.5	524	369	250	387	319.5	448	499	212	13	88	120	80	69	8	250	198.5	13	107	252
1250A/4	975.5	637.5	369	250	387	319.5	448	612.5	212	13	88	120	80	69	8	250	207	13	107	252
1600A/3	871.5	524	376	250	387	319.5	448	499	212	13	88	120	80	69	10	250	198.5	13	109	253.5
1600A/4	975.5	637.5	376	250	387	319.5	448	612.5	212	13	88	120	80	69	10	250	207	13	109	253.5

Automatic Transfer Switch-7

Specifications	A	A1	B	C	G	J	O	R	S	T	V	Y1	Y2	Y3
2000A/3	785	535	423	560	360	408	490	80	81	10	30	113	121	113
2000A/4	1080	650	423	560	540	523	605	80	81	10	30	113	121	113
2500A/3	785	535	433	560	360	408	490	80	81	15	30	118	116	118
2500A/4	1080	650	433	560	540	523	605	80	81	15	30	118	116	118
3150A/3	785	535	443	560	360	408	490	80	81	20	30	113	111	123
3150A/4	1080	650	443	560	540	523	605	80	81	20	30	113	111	123

Automatic transfer switch Wiring diagram

Automatic Transfer Switch-8

Automatic transfer switch Patch terminal diagram

Automatic Transfer Switch-9

What is an Automatic Transfer Switch Equipment(ATSE)?

Understanding ATSE

Automatic Transfer Switch Equipment(ATSE) is a crucial component in power systems designed to ensure the continuous and reliable supply of electricity.

Automatic Transfer Switch Equipment(ATSE) seamlessly switches the power source from the primary supply to a backup supply in the event of a power failure or abnormal voltage conditions.

With a switching speed measured in milliseconds, Automatic Transfer Switch Equipment(ATSE) is essential for environments that cannot tolerate power interruptions, such as hospitals, data centers, communication stations, and industrial production lines.

How Automatic Transfer Switch Equipment(ATSE) Works

ATSE constantly monitors the status of the primary power source, checking parameters like voltage and frequency.

When it detects an issue, such as a power outage, undervoltage, or overvoltage, it swiftly executes a pre-set switching strategy, transferring the load to a backup power source. This backup source could be a generator, an Uninterruptible Power Supply (UPS), or another independent power source.

Once the primary power is restored and stabilized, ATSE can switch back to the main power source according to predefined delay settings.

Applications of Automatic Transfer Switch Equipment(ATSE)

A dual power supply system is designed with an automatic transfer switch that rapidly switches to a backup power source when the primary supply fails or experiences a blackout. This transfer occurs within milliseconds to a few seconds, ensuring that equipment and systems remain operational during power interruptions.

The primary goal of a dual power supply system is to enhance the reliability and stability of power for critical equipment and systems.

It is ideal for environments that demand high power stability and continuity, such as data centers, communication stations, medical devices, and financial transaction systems.

Healthcare Facilities: In hospitals, power outages can have life-threatening consequences. ATSE ensures immediate switching to backup power in critical areas like operating rooms and intensive care units, providing uninterrupted power supply to essential medical equipment.

Data Centers: Data centers require 24/7 power to keep servers, storage devices, and network infrastructure running. ATSE quickly switches to backup generators or UPS systems in the event of a primary power failure, preventing data loss and service interruptions.

Communication Stations: Communication infrastructure relies on constant power to maintain network operations. ATSE ensures a seamless transition to backup power during grid failures, ensuring the stability of communication services.

Industrial Manufacturing: Continuous production processes are crucial in manufacturing. ATSE prevents costly downtime and production losses by providing continuous power to equipment, ensuring smooth industrial operations.

Public Infrastructure: In public places like airports, subway stations, and shopping malls, ATSE ensures that lighting, security systems, and other critical equipment remain operational during power outages, maintaining public safety.

What role does a dual power supply system play in data centers?

The main goal of using a dual power supply system in data centers is to boost system reliability and stability. With two separate power paths, the system can automatically switch to a backup power source if the primary one fails or requires maintenance.

This setup ensures that critical equipment and servers in the data center continue to operate, minimizing the risk of business disruptions and data loss due to power issues.

Dual power supply systems also support dynamic load balancing in data center designs, preventing any single power source from being overloaded and enhancing overall server performance and stability.

Moreover, a dual power supply system safeguards server hardware by seamlessly switching to the backup power source when an issue arises with the main supply, preventing potential damage to hardware from power failures.

These systems are designed with cost-efficiency and compatibility in mind, allowing for quick power restoration during unexpected outages, thereby protecting business continuity and avoiding unnecessary losses.

Highly compatible dual power supply systems can integrate smoothly with existing power infrastructures, reducing the need for extensive modifications or upgrades while improving overall system stability and reliability.

In short, the role of a dual power supply system in data centers is to provide redundant power, facilitate automatic switching and load balancing, protect server hardware, and enhance system reliability and stability, ensuring continuous business operations and data security.

Benefits of Using Automatic Transfer Switch Equipment(ATSE)

Enhanced Power Reliability: ATSE provides immediate switching to backup power when the primary source fails, ensuring uninterrupted power supply. This is vital for critical environments that cannot afford downtime.

Automated Operation: ATSE performs fully automated power switching without the need for human intervention, reducing complexity and labor costs. Automation also minimizes the risk of human error, improving overall system reliability.

Equipment Protection: By managing power transitions smoothly, ATSE prevents voltage fluctuations that can damage equipment, extending its lifespan and reducing maintenance costs.

Safety: In fields like healthcare, communication, and industrial production, power interruptions can lead to severe safety hazards. ATSE ensures rapid switching, maintaining the safe operation of essential systems and protecting both people and assets.

Economic Benefits: By minimizing power outage-induced production and service interruptions, ATSE helps businesses reduce financial losses and enhance operational efficiency.

Why Choose GRL’s Automatic Transfer Switch Equipment(ATSE) DNQ8 Solutions?

At GRL, we offer high-performance ATSE solutions tailored to meet the demands of various industries.

Our ATSE products are designed for seamless power switching, ensuring reliability and safety in critical applications. With GRL’s ATSE, you gain:

Unmatched Reliability: Our ATSE systems are engineered for rapid response, ensuring your operations remain uninterrupted even during power failures.
Advanced Technology: GRL’s ATSEsolutions incorporate cutting-edge technology for real-time monitoring and swift switching, providing peace of mind and operational security.
Custom Solutions: We understand that different industries have unique power needs. GRL provides customizable ATSE solutions to fit your specific requirements.
Cost-Efficiency: By choosing GRL’s ATSE, you not only invest in power continuity but also in reducing downtime and protecting your equipment, translating into long-term cost savings.

ATSE is an indispensable part of any power system, ensuring continuous power supply in a wide range of environments. From healthcare and data centers to industrial manufacturing and public infrastructure, ATSE plays a crucial role in maintaining operational stability and safety.

GRL is committed to delivering top-tier ATSE solutions, combining reliability, advanced technology, and customization to meet the unique demands of our clients. Choose GRL’s ATSE solutions for a reliable, safe, and uninterrupted power experience.

Of course, we also have a manual transfer switch

Interruptor aislante AC

Desconector de fusibles Grupo HGLR Serie, Desconector de fusibles 63 – 630A

2022年8月8日 grl_admin

Disconector Fuse Group serie HGLR

El grupo de fusibles de aislamiento de la serie HGLR (en lo sucesivo, «switch») es un interruptor multipolo operado manualmente. La cáscara está hecha de resina de poliéster no saturada reforzada con fibra de vidrio, que tiene un alto rendimiento dieléctrico, capacidad de protección y seguridad fiable.

El mecanismo operativo es un mecanismo de aceleración con almacenamiento de energía de primavera y liberación instantánea. La conexión instantánea y la desconexión de la estructura de contacto multipunto es independiente de la velocidad de la manija de funcionamiento, lo que mejora considerablemente varias propiedades eléctricas y mecánicas.

El grupo de fusibles de desconexión puede garantizar la conexión segura y fiable y la desconexión del circuito. Cuenta con una protección fiable contra la sobrecorriente o los cortocircuitos. El estado desconectado es claramente visible.

Fuse Switch Disconnector-1

Características de la estructura del disconector

El Grupo de Fuso Disconector es la solución ideal para conexiones y desconexiones de alta corriente. Su diseño modular hace que sea fácil de montar de acuerdo a sus necesidades, mientras que el diseño estructural integral garantiza la estabilidad. El mecanismo de almacenamiento de energía de resorte permite conexiones y desconexiones rápidas y fáciles, incluso a altas velocidades.

HGLR – 63~400 grupo de fusibles de desconexión adopta estructura modular de diseño, que se puede montar libremente de acuerdo con las necesidades del cliente.
HGLR – 630 adopta un diseño estructural integral para garantizar la estabilidad del rendimiento del producto debido a su alta corriente.

El mecanismo operativo adopta un mecanismo de almacenamiento de energía de primavera. Cuando el producto está conectado y desconectado, el resorte puede liberarse instantáneamente para realizar una rápida conexión y desconexión (13,8 M/s), que es independiente de la velocidad del mango de operación y mejora en gran medida la capacidad de extinguir el arco.

El Disconector Fuse Group es una forma segura y fácil de desconectar su circuito eléctrico. Fabricado con resina de poliéster no saturada reforzada con fibra de vidrio de alta calidad, este interruptor tiene un escudo visual para el fácil desmontaje y la sustitución del enlace de fusibles. El Grupo Disconector Fuse también tiene contactos de auto-limpieza para una conexión fiable, y funciones de protección de seguridad sobre -corriente y cortocircuito.

Cumplir con el estándar

Norma Internacional

IEC60947 – 1 conmutador de baja tensión y equipo de control Parte 1: general
IEC60947 – 3 equipos de conmutación y control de baja tensión, interruptores, aisladores, desconectores y combinaciones de espoletas

Norma nacional

GB/T 14048.1 Normas generales para los aparatos de conmutación y control de baja tensión
GB/T 14048.3 Equipos de conmutación y control de baja tensión, interruptores, aisladores, desconectores y combinaciones de espoletas
GB/T 4208 – 1993 Grados de protección para recintos cerrados
GB 13539.1 Requisitos básicos para las espoletas de baja tensión
GB 13539.2 Requisitos suplementarios para las espoletas utilizadas por personal a tiempo completo de espoletas de baja tensión

Condiciones normales de trabajo e instalación

Entorno operativo

La temperatura máxima del aire ambiente no excederá de + 40 °C, con un mínimo de – 5 °. La temperatura media en el interior del edificio no debe exceder de +35 ° dentro de un período de 24 horas. El emplazamiento de la instalación no debe estar situado a más de 2000 m sobre el nivel del mar.

Cuando la temperatura máxima sea superior a 40 °C, la humedad relativa del aire no deberá superar el 50 %. Sin embargo, a temperaturas más bajas, se permite una mayor humedad relativa; por ejemplo, 90% a 20 °C. Si se produce condensación debida a cambios de temperatura, deben adoptarse medidas especiales.

El nivel de contaminación del entorno circundante es el nivel 3.aislador encendido o apagado

Instalación

El interruptor se instalará en un lugar sin sacudidas significativas, vibraciones de choque e invasión de lluvia y nieve. Al mismo tiempo, el lugar de instalación estará libre de un medio explosivo peligroso y el medio estará libre de gas y polvo suficientes para corroer el metal y el aislamiento de daños.

Leer en la página web¿Qué es el interruptor de aislamiento?

Fuse Switch Disconnector-2

Disconector de interruptor de fusibleSelección de fusibles y tabla de comparación de corriente nominal de fusible.

Grupo de fusibles de aislamiento de interruptores diferentes fusibles de marco

Corriente nominal del grupo de fusibles de desconexión (A)	Corriente nominal del enlace de fusibles (A)	Tamaño de la espoleta
63	2 ,4,6,10,16,20,25,32,40,50,63	00C
160	2 ,4,6,10,16,20,25,32,40,50,63,80,100,125,160	00
250	16,20,25,40,50,63,80,100,125,160,200,250	1
400	50,63,80,100,125,160,200,250,315,400	2
630	200,250,315,400,500,630	3

Propiedades eléctricas y mecánicas del grupo de espoletas HGLR – 63 ~630

Parámetros eléctricos	Corriente de calefacción acordadaITh (A)			63	160	250	400	630
<>	Tamaño de la espoleta			00C	00	1	2	3
<>	Tensión de aislamiento nominal Ui			800	800	800	800	800
<>	Resistencia dieléctrica (V)			2000	2000	2000	2000	2000
<>	Impulso nominal de resistencia a la tensión Uimp kV			8	8	8	8	8
<>	Corriente de trabajo nominalIE (A)	415V	Ac – 23B	63	160	250	400	630
<>	<>	690V	Ac – 21B	40	100	200	315	400
<>	Limitar la corriente de cortocircuito(IQ) (Ka)			20	20	20	20	20
Capacidad de fabricación y rotura (armas)	Capacidad nominal de fabricación			630	1600	2500	4000	6300
<>	Capacidad nominal de rotura			504	1280	2000	3200	5040
Operativo<> performance	Vida mecánica			1700	1400	1400	800	800
<>	Vida eléctrica			300	200	200	200	200
W8	3POles			1	1,8	3,2	4,8	16
<>	4 POles			1 , 3	2,3	4,5	6,1	19

Esquema del disconector de interruptor de fusible y Dimensión de instalación (mm)

Fuse Switch Disconnector-3

Especificaciones	A	B	C	D	E	F	G	H	K	N	M
HGLR – 63/3	134	118	31	70	118	134	102	32	97	9,5	5
HGLR – 63/4	166	118	31	70	118	134	102	32	97	9,5	5

Fuse Switch Disconnector-4

Disconector de interruptor de fusible

Especificaciones	A	B	C	D	E	H	M	K	N	P	U	L	0 X
HGLR – 160/3	165	162	192	118	127	108	67	90	141	36	115	5	8,8
HGLR – 160/4	200	162	192	118	127	144	67	90	141	36	115	5	8,8
HGLR – 250/3	236	195	200	160	146	180	93	137	165	60	145	6	11
HGLR – 250/4	296	195	200	160	146	240	93	137	165	60	145	6	11
HGLR – 400/3	281	205	200	170	149	198	124	137	175	66	145	6	11
HGLR – 400/4	347	205	200	170	149	264	124	137	175	66	145	6	11

Fuse Switch Disconnector-5

Disconector de interruptor de fusible

Especificaciones	A	B	C	D	E	H	M	K	N	P	U	L	0 X
HGLR – 160/3	165	162	150 ~ 300	118	127	108	67	90	141	36	126	5	8,8
HGLR – 160/4	200	162	150 ~ 300	118	127	144	67	90	141	36	126	5	8,8
HGLR – 250/3	236	195	150 ~ 300	160	146	180	93	137	165	60	126	6	11
HGLR – 250/4	296	195	150 ~ 300	160	146	240	93	137	165	60	126	6	11
HGLR – 400/3	281	205	150 ~ 300	170	149	198	124	137	175	66	126	6	11
HGLR – 400/4	347	205	150 ~ 300	170	149	264	124	137	175	66	126	6	11

Fuse Switch Disconnector-6

Fuse Switch Disconnector-7

Fuse Switch Disconnector-8

¿Qué escenarios de aplicación requieren interruptores industriales de aislamiento?

& nbsp;

El papel clave de los interruptores industriales de aislamiento

En un entorno industrial, la seguridad y la eficiencia son muy importantes. Esto es especialmente cierto en el caso de los electrodomésticos de alta potencia y la maquinaria. Para garantizar un buen funcionamiento y proteger al personal, los interruptores industriales de aislamiento de grado se convierten en componentes indispensables.

1 .Maquinaria y equipo pesado

En campos industriales como la fabricación, la maquinaria pesada como prensas, tornos y fresadoras son equipos comunes en las fábricas. Estas máquinas a menudo funcionan con altas tensiones y corrientes, que pueden ser peligrosas durante el mantenimiento o reparaciones. Industrial – gradoInterruptores de aislamientoPuede aislar la potencia de forma segura antes de realizar el mantenimiento u otro trabajo. Trabaja con seguridad.

2 .Hornos y hornos industriales

Hornos industriales y hornos para procesos tales como curado, recocido y tratamiento térmico. A menudo manejan temperaturas extremadamente altas y requieren un control preciso. Los interruptores de aislamiento permiten desconexión segura de la potencia.

3 .Motores y unidades

Los motores eléctricos alimentan diversos tipos de equipos mecánicos en entornos industriales. Son componentes críticos de las líneas de producción y otros procesos. Al realizar el mantenimiento, los interruptores de aislamiento garantizan la desconexión segura de la fuente de alimentación, evitando cualquier accidente.

4 .Equipos de soldadura de alta potencia

Los equipos de soldadura en ambientes industriales a menudo funcionan a altas corrientes y tensiones. Interruptores de aislamiento para cortar la energía durante el mantenimiento o situaciones de emergencia. Esto añade una capa adicional de seguridad para aquellos que trabajan con máquinas de soldadura.

5 .Tres – Motores y sistemas de fase

Tres – motores de fase son comunes en operaciones industriales a gran escala. Conducen todo, desde transportadores hasta compresores. Los interruptores de aislamiento diseñados para uso industrial permiten desconexión segura de la potencia

6.Transformador de alta tensión

Los transformers son equipos esenciales en instalaciones industriales para regular los niveles de tensión. Debido a las altas tensiones involucradas, los interruptores de aislamiento permiten la desconexión segura de la energía durante el mantenimiento, inspección o reparación.

En general, los interruptores industriales de aislamiento de grado son muy importantes en entornos en los que funcionan aparatos domésticos de alta potencia y equipos mecánicos. Proporcionan una red de seguridad crítica aislando la energía durante el mantenimiento o las emergencias.Interruptor de aislamiento de carga

Interruptor aislante AC

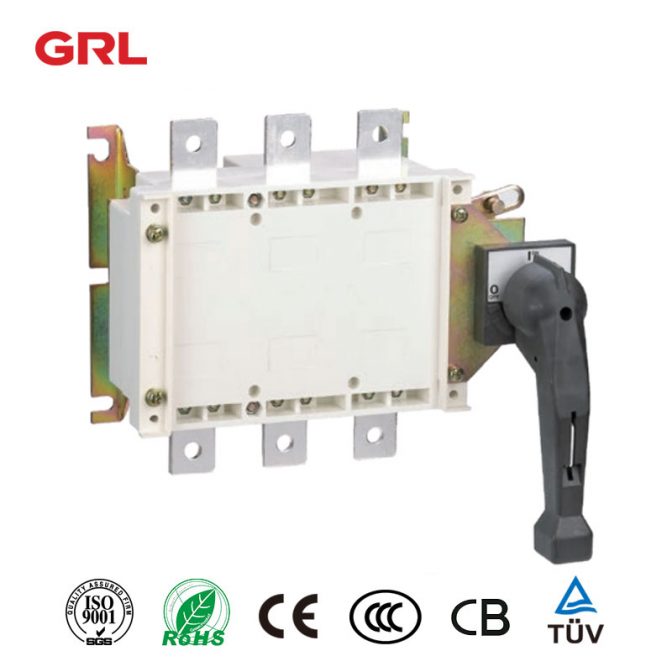

Desconector eléctrico DNH8 (HGL) / Serie C Operación lateral – Desconector de carga

2022年8月5日 grl_admin

Disconector eléctrico DNH8 (HGL)/C Series

Operación lateral – Disconector de carga

Leer en la página web¿Qué es el interruptor de aislamiento?

Electrical Disconnector-1

Detalles del producto

Electrical Disconnector-2

DNH8 (HGL) – 125 ~630/C Dimensión de operación lateral e instalación

Electrical Disconnector-3

Especificaciones	Dimensión general														Dimensión de instalación
In	A	B	C	D	E	J1	J2	N	P	R	S	U	X	Y	J	K	L
125a/3	273	135	147	156	83	29	195	28	36	20	25	115	9	55	120	95	7
125a4	303	135	147	156	83	29	225	22	36	20	25	115	9	55	150	95	7
160A/3	273	135	147	156	83	29	195	28	36	20	25	115	9	55	120	95	7
160A/4	303	135	147	156	83	29	225	22	36	20	25	115	9	55	150	95	7
200A/3	345	170	167	166	95	30	235	33	50	25	30	140	11	64	160	116	9
200a4	395	170	167	166	95	30	285	33	50	25	30	140	11	64	210	116	9
250A/3	345	170	167	166	95	30	235	33	50	25	30	140	11	64	160	116	9
250A/4	395	170	167	166	95	30	285	33	50	25	30	140	11	64	210	116	9
315A/3	436	240	213	197	129	45	298	42	50	32	40	206	11	84	270	179	9,5
315A/4	496	240	213	197	129	45	358	38	50	32	40	206	11	84	210	179	9,5
400a/3	436	240	213	197	129	45	298	42	65	32	40	206	11	84	270	179	9,5
400a4	496	240	213	197	129	45	358	38	65	32	40	206	11	84	210	179	9,5
500A/3	436	260	213	197	129	45	298	42	60	40	50	220	13	84	210	179	9,5
500A/4	496	260	213	197	129	45	358	38	60	40	50	220	13	84	270	179	9,5
630A/3	436	260	213	197	129	45	298	42	60	40	50	220	13	84	210	179	9,5
630A/4	496	260	213	197	129	45	358	38	60	40	50	220	13	84	270	179	9,5

Disconector eléctrico DNH8 (HGL) – 1000 ~1600A/C Dimensión de operación lateral e instalación

Aislador encendido o apagado

Electrical Disconnector-4

Especificaciones	Dimensión general													Dimensión de instalación
In	A	B	C	D	J1	N	P	R	S	V	W	X	Y	J	K
1000A/3	582	308	242	150	450	53,5	120	60	55	35	20	16,5	109	353	220
1ÍndicesA/4	697	310	242	150	565	50,5	120	60	55	35	20	16,5	110	471	220
1250A/3	582	336	242	150	450	53,5	120	80	68	40	35	16	109	353	220
1250A/4	697	338	242	150	565	50,5	120	80	68	40	35	16	110	471	220
1600A/3	582	336	242	150	450	53,5	120	80	68	40	35	16	110	353	220
1600A/4	697	338	242	150	565	50,5	120	80	68	40	35	16	111	471	220

Disconector eléctrico DNH8 (HGL) – 2000 ~ 3150A/C Esquema de operación lateral y dimensión de instalación

Electrical Disconnector-5

Electrical Disconnector-6

Especificaciones	Dimensión general														Dimensión de instalación
In	A	B	C	D	J1	N	P	R	S	V	W	X	Y	Y1	J	K
2000A/3	582	445	330	239	450	53,5	120	80	90	40	40	20	102	207,5	353	220
2000A/4	697	447	330	239	565	50,5	120	80	90	40	40	20	103	208,5	471	220
2500A/3	582	445	330	239	450	53,5	120	80	90	40	40	20	102	207,5	353	220
2500A/4	697	447	330	239	565	50,5	120	80	90	40	40	20	103	208,5	471	220
3150A/3	582	492	330	239	450	53,5	120	120	101	50	50	21	75,5	235,5	353	220
3150A/4	697	494	330	239	565	50,5	120	120	101	50	50	21	76,5	236,5	471	220

Interruptor de aislamiento o interruptor de circuito, ¿cuál debe instalarse primero?

Los interruptores de aislamiento y los interruptores son dos elementos clave en este campo. Desempeñan funciones únicas pero complementarias en la gestión de circuitos. La pregunta que a menudo surge es: en la configuración, ¿cuál debe instalarse primero?

Comprender interruptores de aislamiento y interruptores de circuito

Antes de discutir la secuencia, es necesario entender las funciones de aislamiento de interruptores y interruptores.

Interruptor de aislamiento

Un interruptor de aislamiento es un dispositivo eléctrico que desconecta principalmente una porción de un circuito eléctrico de la fuente principal de energía. A menudo se utiliza para el mantenimiento, la reparación o el aislamiento de equipos defectuosos del sistema eléctrico. A diferencia de los interruptores,Interruptores de aislamientoNo se puede interrumpir el flujo de corriente durante las condiciones de falla. Su objetivo principal es proporcionar una brecha de protección para el trabajo de mantenimiento seguro.

Disyuntores

ADisyuntorEs un dispositivo protector que interrumpe automáticamente el flujo de electricidad cuando se produce una sobrecarga o un evento de cortocircuito. Protege los sistemas eléctricos de los daños causados por la corriente excesiva. Un interruptor es capaz de cerrar y abrir un circuito simultáneamente en condiciones normales y de falla.

Secuencia: Interruptor de aislamiento primero, luego interruptor de circuito

En una configuración típica del sistema eléctrico, se recomienda instalar primero el interruptor de aislamiento, seguido por el interruptor de circuito. He aquí por qué:

La seguridad en primer lugar:· Colocar el interruptor de aislamiento antes del interruptor para garantizar que el circuito pueda desconectarse de forma segura durante los trabajos de mantenimiento o reparación. Esto proporciona una capa adicional de protección para quienes trabajan en el sistema.

Confirmación visual:· El interruptor de aislamiento proporciona una brecha visible en el circuito cuando está abierto, lo que permite a los técnicos confirmar visualmente que el circuito ha sido aislado antes de realizar cualquier trabajo.

Proteja los contactos del interruptor:· Aislando el circuito en primer lugar, puede proteger los contactos del interruptor de los cortocircuitos de corriente excesiva o potenciales que pueden ocurrir durante las actividades de mantenimiento.

Reducir el riesgo de flash de arco:El flash de arco puede ser muy peligroso. El uso de un interruptor de aislamiento durante el mantenimiento o la desconexión puede minimizar la posibilidad de flash de arco.

Cumplir con las normas de seguridad:· Seguir esta secuencia es coherente con las normas de seguridad de la industria y las mejores prácticas para las instalaciones eléctricas.

Excepciones y circunstancias especiales

Mientras que la regla general es instalar primero el interruptor de aislamiento y luego el interruptor, puede haber situaciones específicas o sistemas especializados que requieran una secuencia de instalación diferente. En este caso, es crucial consultar a un ingeniero eléctrico cualificado o seguir las instrucciones del fabricante.

En general, el orden de los interruptores de aislamiento antes de los interruptores es un principio básico en las instalaciones eléctricas. Prioriza la seguridad y los procedimientos de mantenimiento adecuados, contribuyendo en última instancia a un funcionamiento estable y fiable a largo plazo de los sistemas eléctricos.

Recuerde, seguir los estándares establecidos de la industria y buscar asesoramiento profesional cuando sea necesario puede asegurar que su sistema eléctrico funcione de manera eficiente y segura.

Interruptor aislante AC

Desconector de carga transparente serie DNH8 (HGL) / TM

2022年8月5日 grl_admin

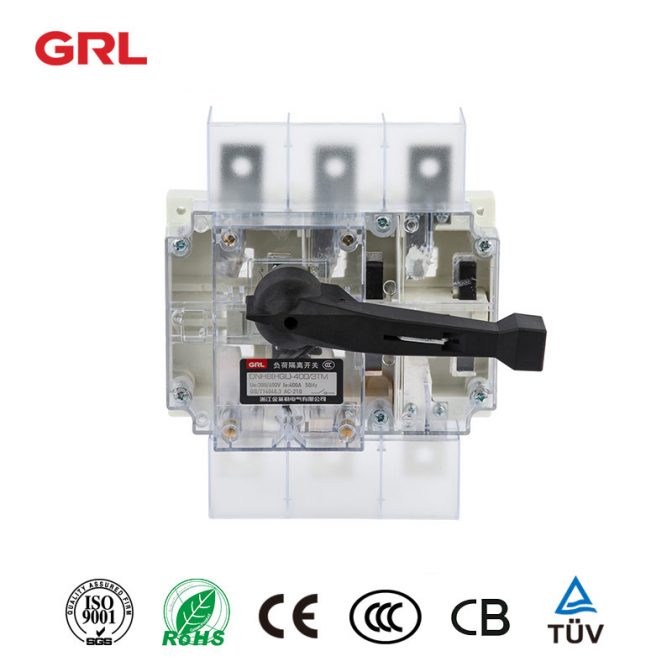

Desconector serie DNH8 (HGL) / TM

Discontrolador de carga transparente

Transparent Load Disconnector-1

Visión general del producto

DNH8 (HGL) -160A ~ 630A / TM es aplicable a AC 50Hz, voltaje nominal 400V y corriente nominal 630A. Se utiliza para conectar y aislar con poca frecuencia interruptores y líneas.

Operación Mode

Operación directa: el mango se coloca sobre el interruptor
Operación fuera del gabinete; El mango se instala fuera del gabinete de distribución de energía

El uso principal de la cubierta superior transparente y la cubierta pequeña es permitir la observación directa de la estructura interna y el estado de contacto. El eje de extensión se utiliza para permitir el funcionamiento cuando la unidad está fuera del gabinete.

Aislador interruptor encendido o apagado

Esquema y Dimensión de Instalación (mm)

Transparent Load Disconnector-2

Transparent Load Disconnector-3

Transparent Load Disconnector-4

Transparent Load Disconnector-5

Transparent Load Disconnector-6

Transparent Load Disconnector-7

Especificaciones	Dimensión general
En	B.	U	R	Y	ø
400A.	241	207	31.5	37	11
630A.	260	220	40	37.5	13

Click para ver Grupo GRL Información de empresa>>

Click para ver GRL Fuse Link producto>>

Click para ver Aislador Switch producto>>

Interruptor aislante AC

Interruptor de aislamiento DNH8 (HGL) / serie H Operación detrás del gabinete – Desconector de carga

2022年8月5日 grl_admin

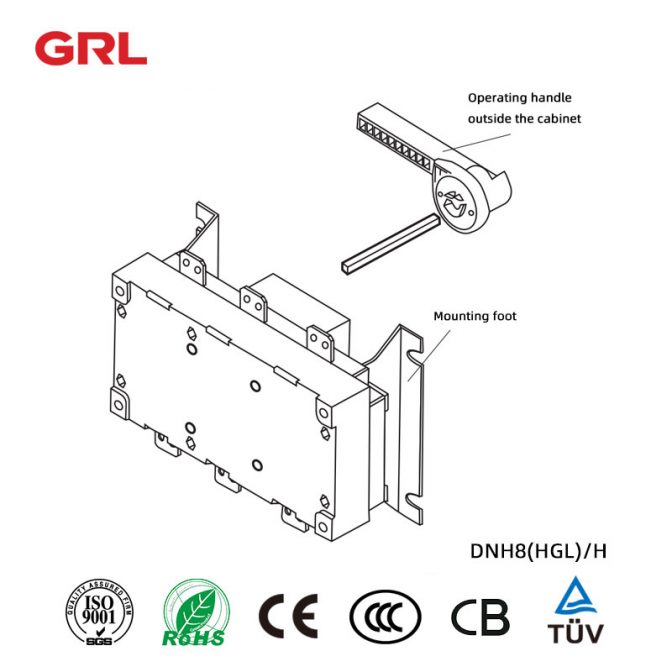

Interruptor de aislamiento DNH8(HGL)/H Series

Operación detrás del gabinete – Disconector de carga

Isolating Switch -1

Ámbito de aplicación

Los interruptores de aislamiento con una capacidad de corriente de 160 a 1600 amperios son adecuados para el uso en circuitos para hacer y romper conexiones, así como para aislamiento eléctrico. Los interruptores con una corriente nominal igual o superior a 1000 amperios solo se utilizarán para aislamiento eléctrico. Tres – polo y cuatro – polo (3 + 1) interruptores están disponibles.

Los interruptores nominales de 1600 amperios o menos están disponibles con una ventana de observación, a través de la cual se puede observar directamente el estado de los contactos (abiertos o cerrados).

Se pueden instalar contactos auxiliares si es necesario.

Nota:Este producto de interruptor de aislamiento sólo proporciona funcionamiento fuera del armario

Modelo de pedido:DNH8 (HGL) – 630/3JH

Si se requiere una ventana de observación visual, el modelo de orden de conmutación de aislamiento es DNH8 (HGL) – 630/3JKH

Leer en la página web¿Qué es el interruptor de aislamiento?

Dimensión de contorno e instalación (mm)

Isolating Switch -2

Especificaciones	Dimensión general												Dimensión de instalación
In	A	B	C	D	D1	N	P	R	U	.X	F	H	J	K	L1
125a/3	140	135	17	15	93	75	36	20	115	9	50	10	120	95	7
125a4	170	135	17	15	93	75	36	20	115	9	50	10	150	95	7
160A/3	140	135	17	15	93	75	36	20	115	9	50	10	120	95	7
160A/4	170	135	17	15	93	75	36	20	115	9	50	10	150	95	7
200A/3	180	170	18	20	104	105	50	25	140	11	79	15	160	115	9
200a4	230	170	18	20	104	105	50	25	140	11	79	15	210	115	9
250A/3	180	170	18	20	104	105	50	25	140	11	79	15	160	115	9
250A/4	230	170	18	20	104	105	50	25	140	11	79	15	210	115	9
315A/3	230	240	20	30	137	135	65	32	206	11	95	20	210	135	11
315A/4	290	240	20	30	137	135	65	32	206	11	95	20	270	135	11
400a/3	230	240	20	30	137	135	65	32	206	11	95	20	210	135	11
400a4	290	240	20	30	137	135	65	32	206	11	95	20	270	135	11
500A/3	230	260	20	30	137	135	65	40	220	13	95	20	210	135	11
500A/4	290	260	20	30	137	135	65	40	220	13	95	20	270	135	11
630A/3	230	260	20	30	137	135	65	40	220	13	95	20	210	135	11
630A/4	290	260	20	30	137	135	65	40	220	13	95	20	270	135	11

Isolating Switch -3

Especificaciones	Dimensión general									Dimensión de instalación
In	A	B	N	P	R	V	W	X	Y	J	K
1000A/3	378	308	174	120	60	35	20	16,5	49	350	220
1ÍndicesA/4	493	310	235	120	60	35	20	16,5	48	471	220
1250A/3	378	336	174	120	80	40	35	16	49	350	220
1250A/4	493	338	235	120	80	40	35	16	48	471	220
1600A/3	378	336	174	120	80	40	35	16	50	350	220
1600A/4	493	338	235	120	80	40	35	16	49	471	220

Si necesita más información oRequerir una respuesta a medidaPor favor, no dude en contactarnos y responderemos lo antes posible.

Aislador encendido o apagado

Interruptor aislante AC

Interruptor aislador de 3 polos serie DNH8 (HGL) Interruptor de desconexión de carga

2022年8月4日 grl_admin

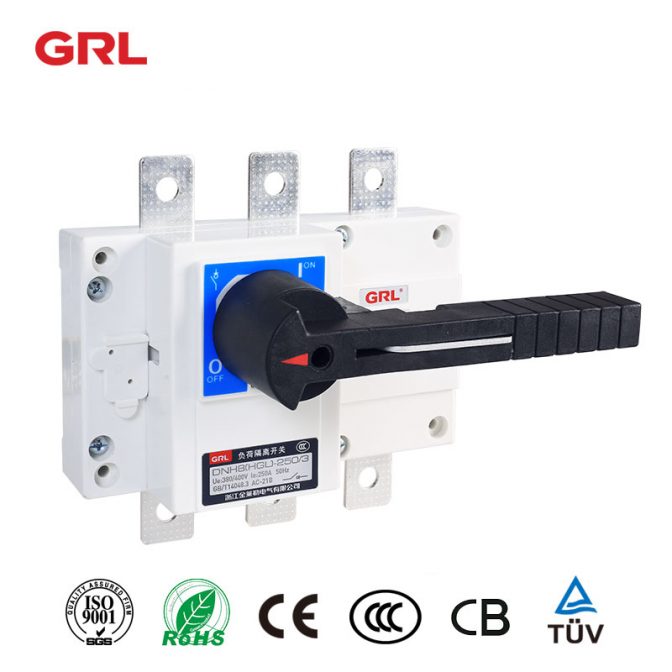

DNH8 (HGL) Serie 3 Conmutador de aislamiento de Polos Panorama general

3 Intervalo del interruptor del isolador de Polos de aplicación

El interruptor de aislamiento de polo DNH8 (HGL) de la serie 3 está diseñado específicamente para circuitos que funcionen a CA 50Hz con una tensión nominal de 400V y corriente nominal de hasta 3150A. Estos interruptores son ideales para conectar y apagar circuitos con poca frecuencia y proporcionar un aislamiento eléctrico fiable.

3 Pole Isolator Switch

3 Interruptor del Polo Isolador

Mecanismo de liberación instantánea:El innovador mecanismo de aceleración permite la conmutación rápida a velocidades de 13,8 m/s. Esta característica funciona independientemente de la velocidad del mango, mejorando significativamente la capacidad de extinción del arco.
Construcción duradera:El casquillo del interruptor está hecho de resina de poliéster no saturada reforzada con fibra de vidrio, ofreciendo una excelente retardabilidad de llama, propiedades dieléctricas y resistencia al impacto. Esto lo hace adecuado para diversos ambientes duros, asegurando un robusto rendimiento de arco-extinción.
Contactos de autolimpieza:Los contactos paralelos de doble punto de interrupción cuentan con mecanismos de autolimpieza, mejorando la fiabilidad.
Features de seguridad:Cada contacto tiene dos caras de contacto separadas, y una gran distancia de aislamiento en la posición «0» evita el mal funcionamiento. Además, se pueden utilizar tres cerraduras simultáneamente para asegurar el mango.

Leer en la página web¿Qué es el interruptor de aislamiento?

3 Modelo y significado del interruptor de Isolador de Polos

Alien Isolation Switch-2

Por ejemplo, el modelo DNH8 (HGL) – 160A/4Z2JF11 ~380V características del modelo:

- Tensión nominal ac: 380V
- Corriente de calefacción contratada: 160A
- Corriente nominal: 125a
- Cuatro postes con funcionamiento exterior del gabinete y contactos auxiliares (1 normalmente abierto + 1 normalmente cerrado).

3 Condiciones de funcionamiento del interruptor Isolador de Polos

Rango de temperatura:La temperatura del aire ambiente debe permanecer entre – 5 °C y + 40 °C, con una humedad relativa no superior al 95 %.
Altitud:La altitud de instalación no debe superar los 2000 metros.
Medio ambiente:El interruptor debe utilizarse en ambientes libres de riesgos explosivos y en los que la lluvia o la nieve no intruyan.

3 Interruptor del Isolador de Polos conocer Criterion

Cumplimiento de las normas

La serie DNH8 (HGL) cumple con las normas internacionales y nacionales:

Normas Internacionales:

- IEC 60947 – 1: Equipos de conmutación de baja tensión y equipos de control Parte I: General
- IEC 60947 – 3: Equipos de conmutación de baja tensión y equipos de control, interruptores, aisladores, interruptores de aislamiento y aparatos de combinación de espoletas

Normas nacionales:

- - GB/T 14048.1: Equipos de conmutación y control de baja tensión
  - GB/T 14048.3: Equipos de control de conmutadores de baja tensión, interruptores de baja tensión, aisladores y aparatos de combinación de espoletas

3 Parámetros técnicos del interruptor Isolador de Polos

La serie DNH8 (HGL) está diseñada para su uso en una variedad de aplicaciones en las que es necesario encender y apagar el circuito o el aislamiento eléctrico. Están disponibles en siete modelos diferentes, que van desde 63A hasta 3150A, y cuentan con un diseño modular con tres y cuatro niveles (tres niveles + nivel neutro para encender y apagar).

El interruptor de aislamiento eléctrico también está equipado con una ventana delantera – lateral que indica el estado de contacto / apagado, y una ventana de observación trasera que permite la observación directa del contacto – estado apagado.

Corriente nominal en (A)		63A		100A		160A		250A		630A
Corriente de calefacción por contrato (A)<>		40	63	80	100	125	160	200	250	315	400	500	630
Tensión nominal de aislamiento Ui (V) (clase de instalación)IV.)		690		690		1000		1000		1000
Resistencia dieléctrica (V)		1890		1890		2200		2200		2200
Impulso nominal de resistencia a la tensión Uimp kV		8		8		12		12		12
Corriente de funcionamiento nominalLe(A)<>	Ac – 21B	40	63	80	100	125	160	200	250	315	400	500	630
	Ac – 22B	40	63	80	100	125	160	200	250	315	400	500	630
<>	Ac – 23B	40	63	80	100	125	160	200	250	315	400	500	630
Potencia de motor P (kW)<>	400V	18,5	25	40	40	63	80	100	132	160	220	280	315
Corriente de resistencia nominal corta – tiempoLCW(Ka RMS)1s		2	2	2	2	6	6	9	9	12,6	12,6	12,6	12,6
Capacidad nominal de rotura CIE (A RMS)AC– 23B400 V		320	504	640	800	1000	1080	1600	2000	2520	3200	4000	5040
Capacidad nominal de conmutación MCI (A RMS)AC– 23B400 V<>		400	630	800	1000	1250	1600	2000	2500	3150	4000	5000	6300
Capacidad nominal de conmutación de cortocircuito ICM (pico Ka)<>		2,84	2,84	2,84	2,84	9,2	9,2	15,3	15,3	25,2	25,2	25,2	25,2
Vida útil mecánica 400V<>		1700	1700	1700	1700	1400	1400	1400	1400	800	800	800	800
Vida eléctrica 400V		300	300	300	300	200	200	200	200	200	200	200	200
Par de funcionamiento (Nm)		1.2	1.2	1.2	1.2	6,5	6,5	10	10	21	21	21	21
Peso (kg)	3P	0,4	0,4	0,55	0,55	1.2	1.2	2	2	4.4	4.4	4,9	4,9
	4P	0,42	0,42	0,62	0,62	1,4	1,4	2,35	2,35	5,5	5,5	6,3	6,3

Corriente nominal en (A)		1600A				3150A
Corriente de calefacción por contrato (A)		1000	1250	1600	2000		2500	3150
Tensión nominal de aislamiento Ui (V) (clase de instalación)IV.)		1000			1000
Resistencia dieléctrica (V)		2200			2200
Impulso nominal de resistencia a la tensión Uimp kV		12			12
Corriente de funcionamiento nominalLe(A)	Ac – 21B	1000	1250	1600	2000		2500	3150
	Ac – 22B	/	/	/	/		/	/
	Ac – 23B	/	/	/	/		/	/
Potencia de motor P (kW)	400V	560	560	560	710		710	710
Corriente de resistencia nominal corta – tiempoLCW(Ka RMS)1s		30	30	30	50		50	50
Capacidad nominal de rotura CIE (A RMS)AC– 23B400 V		1500	1875	2400	3000		3750	4725
Capacidad nominal de conmutación MCI (A RMS)AC– 23B400 V		1500	1875	2400	3000		3750	4725
Capacidad nominal de conmutación de cortocircuito ICM (pico Ka)		63	63	63	105		105	105
Vida útil mecánica 400V		500	500	500	500		500	500
Vida eléctrica 400V		100	100	100	100		100	100
Par de funcionamiento (Nm)		37	37	37	50		50	50
Peso (kg)	3P	13,2	14,6	15,6	25,5		25,5	31
	4P	14,8	17,1	18	37,5		37,5	51,5

3 Modo de funcionamiento del interruptor del polo

Alien Isolation Switch-3

3 Disconector de carga de polo

Alien Isolation Switch-4

3 Esquema del interruptor del isolador de Polos y Dimensión de instalación (mm)

Alien Isolation Switch-5

Alien Isolation Switch-6

Alien Isolation Switch-7

Alien Isolation Switch-8

Especificaciones	Dimensión general																	Dimensión de instalación
In	A	B	C	D	D1	E	.L	F	H	N	P	R	S	U	.X	Y	J		K
125a/3	140	135	121	15	93	71	5,5	50	10	75	36	20	25	115	9	24	120		65
125a4	170	135	121	15	93	71	5,5	50	10	75	36	20	25	115	9	24	150		65
160A/3	140	135	121	15	93	71	5,5	50	10	75	36	20	25	115	9	24	120		65
160A/4	170	135	121	15	93	71	5,5	50	10	75	36	20	25	115	9	24	150		65
200A/3	180	170	144	20	104	84	5,5	79	15	105	50	25	30	140	11	25	160		90
200a4	230	170	144	20	104	84	5,5	79	15	105	50	25	30	140	11	25	210		90
250A/3	180	170	144	20	104	84	5,5	79	15	105	50	25	30	140	11	25	160		90
250A/4	230	170	144	20	104	84	5,5	79	15	105	50	25	30	140	11	25	210		90
315A/3	230	240	188	30	137	115	7	95	20	135	65	32	40	206	11	37	210		140
315A/4	290	240	188	30	137	115	7	95	20	135	65	32	40	206	11	37	270		140
400a/3	230	240	188	30	137	115	7	95	20	135	65	32	40	206	11	37	210		140
400a4	290	240	188	30	137	115	7	95	20	135	65	32	40	206	11	37	270		140
500A/3	230	260	188	30	137	115	7	95	20	135	65	40	50	220	13	37,5	210		140
500A/4	290	260	188	30	137	115	7	95	20	135	65	40	50	220	13	37,5	270		140
630A/3	230	260	188	30	137	115	7	95	20	135	65	40	50	220	13	37,5	210		140
630A/4	290	260	188	30	137	115	7	95	20	135	65	40	50	220	13	37,5	270		140

Alien Isolation Switch-9

Alien Isolation Switch-10

Alien Isolation Switch-11

Alien Isolation Switch-12

Especificaciones	Dimensión general											Dimensión de instalación
In	A	B	C	D	D1	E	.L	F	H	N	P	J	K
1000A/3	378	308	174	120	60	200	35	20	16,5	49		353	175
1ÍndicesA/4	493	310	235	120	60	200	35	20	16,5	48		471	174
1250A/3	378	336	174	120	80	200	40	35	16	49		353	175
1250A/4	493	338	235	120	80	200	40	35	16	48		471	174
1600A/3	378	336	174	120	80	200	40	35	16	50		353	175
1600A/4	493	338	235	120	80	200	40	35	16	49		471	174
2000A/3	378	445	174	120	80	200	40	40	20	103	50	353	220
2000A/4	493	447	235	120	80	200	40	40	20	104	50	471	220
2500A/3	378	445	174	120	80	200	40	40	20	103	65	353	220
2500A/4	493	447	235	120	80	200	40	40	20	104	65	471	220
3150A/3	378	492	174	120	120	200	50	50	21	77	65	353	220
3150A/4	493	494	235	120	120	200	50	50	21	78	65	471	220

El interruptor de aislamiento de fase DNH8 (HGL) de la serie 3 proporciona una funcionalidad esencial para el aislamiento eléctrico y el control del circuito en varias aplicaciones. Disponible en modelos que van de 63A a 3150A, este diseño modular incorpora tres y cuatro niveles (incluyendo un nivel neutro para el funcionamiento del circuito). Además, cuenta con una ventana delantera-side para indicar el estado de contacto y una ventana de observación trasera para facilitar la monitorización.

Si tiene alguna pregunta o necesita más información sobre nuestros interruptores de aislamiento eléctrico, opciones de interruptores de aislamiento eléctrico u otros productos, por favor no dude enpóngase en contacto con nosotros.¡No!

Sistema de busbar de 60 mm,Busbar Clamp

250A ~ 2500A abrazadera de cable de busbar

2022年8月4日 grl_admin

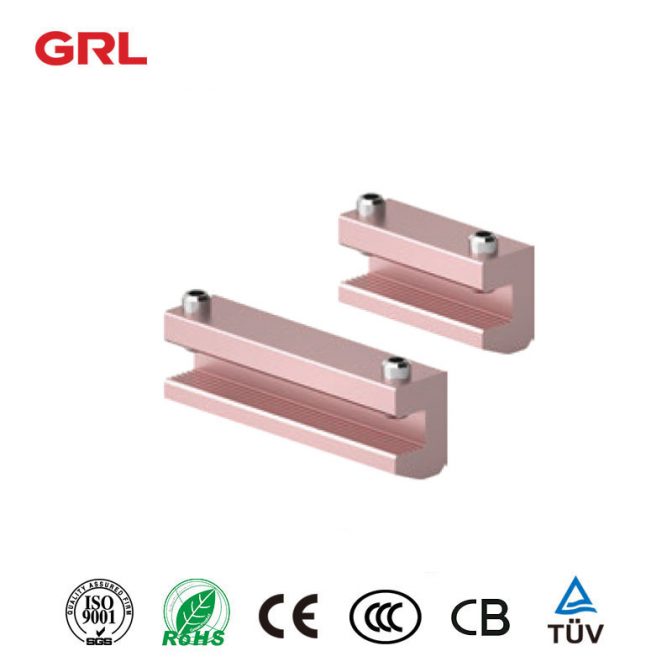

La abrazadera de cable de busbar es un accesorio eléctrico que se utiliza para sujetar y asegurar barras de bus al cable. Está hecho de un material resistente a la corrosión y durable, lo que lo hace ideal para su uso en ambientes exteriores o industriales. El producto tiene una buena conductividad eléctrica y se puede utilizar en el nivel de corriente de 250A ~2500A. El diseño de la abrazadera de cable de busbar garantiza un agarre perfecto y garantiza la seguridad durante los trabajos de instalación y mantenimiento.

250A abrazadera de la barra de bus

Conexión de conexión por cable

A: 55* 150
B: 37* 132

Busbar Cable Clamp-1

630A abrazadera de la barra de bus

Abraza de conexión de extensión

12, 15, 20* 5 10 bar de cobre plano

Busbar Cable Clamp-2

Clamp de la barra de bus de 690V

630A pinza de conexión de extensión

A: 95* 150
B: 36* 85

Busbar Cable Clamp-3

1600A abrazadera de cable de barra de autobús

Abraza de conexión de extensión

2T Copper busbar distancia entre 9 – 20 mm

Busbar Cable Clamp-4

1600A abrazadera de la barra de bus de 690V

Abraza de conexión de extensión

2T Busbar de cobre

A: 95* 150
B: 40* 90

Busbar Cable Clamp-5

2500Una abrazadera de barra de bus

Abraza de conexión de extensión

3T Copper busbar distancia entre 50 – 60 mm

Busbar Cable Clamp-6

3T 2500A abrazadera de barra de bus

Abraza de conexión de extensión

Distancia de la barra de cobre entre 100 y 110

Busbar Cable Clamp-7

12 15 20 * 5 10 Clamp de cobre plano

630A pinza de conexión de extensión

Busbar Cable Clamp-8

GRL ofrece varias pinzas de cable de busbar, incluyendo voltaje 690V, 2500A, 1600A, y pinzas de alambre. Nuestras pinzas están hechas de materiales de alta calidad y duraderos que soportan las condiciones más duras. También ofrecemos una amplia gama de pinzas de cable de extensión para satisfacer sus necesidades específicas. Para más información o para pedir, por favor envíe un correo electrónico a [email protected].

Fuse Switch Disconnector,DNH1

El interruptor de fusibles de desconexión de 3 fases tipo 630A DNH1-630/31G es un interruptor que se utiliza para desconectar los fusibles.

2022年8月4日 grl_admin

Parámetros del producto: Conmutador de espoletas de desconexión de fase 630A

Ayuda de selección.

Descripción de la estructura	Coincide con la mecha	Método de montaje	Modelo de producto	Tema No.
Conexión superior al sistema	3	Tipo de barra de bus	DNH1 – 400/31g	DN31331
Conexión superior con contacto auxiliar 1no+1NC	3	Tipo de barra de bus	DNH1 – 400/31g	DN31341
Conexión superior con 2 (1no + 1NC contactor auxiliar)	3	Tipo de barra de bus	DNH1 – 400/31g	DN31351
Conexión inferior	3	Tipo de barra de bus	DNH1 – 400/31g	DN31161
Conexión inferior con contacto auxiliar 1no+1NC	3	Tipo de barra de bus	DNH1 – 400/31g	DN31171
Conexión inferior con +2 ° (1no + 1NC contactor auxiliar)	3	Tipo de barra de bus	DNH1 – 400/31g	DN31181

Descripción del parámetro

Con fusible	Tensión nominal	Ue	V	AC380	AC660
	Corriente nominal	Es decir,	A	160	100
	Corriente térmica convencional	Ith	A	160	100
	Calificación corta – tiempo de resistencia a la corriente		Ka	100	50
	Tensión nominal de aislamiento	UI	V	800
	Impulso nominal de resistencia a la tensión	Uimp@item: inlistbox	KV	8
	Categoría de utilización			Ac – 23B
				Ac – 22B
				Ac – 21B
				Ac – 20B
	Tiempos de resistencia eléctrica		Tiempos	200

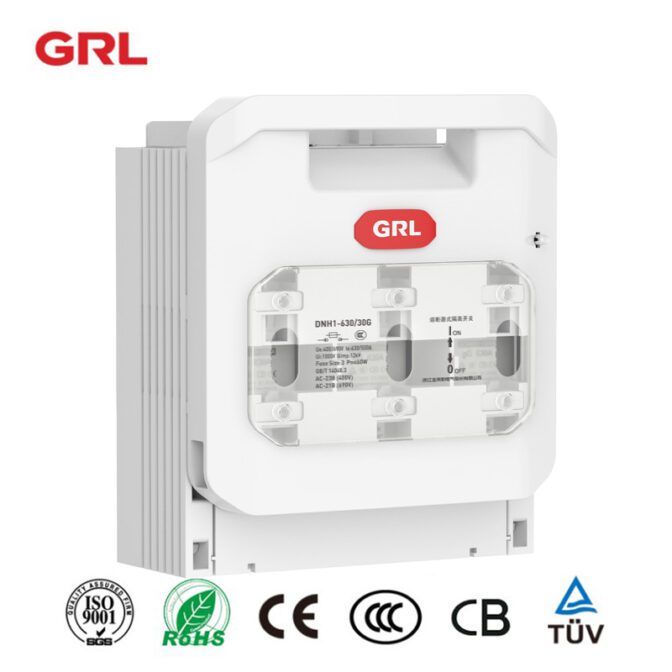

630A 3 Phase Disconnect Fuses Switch-1 Leer GRL 3 Conmutador de desconectado de fase630A/30g

3 El interruptor de desconexión de fase se divide en instalación fija y instalación de busbar Desconectar espoletas

Nuevo desarrollo con funciones electrónicas. Al mismo tiempo, hay dos tipos de métodos de cableado, uno puede ser conectado por pernos tradicionales, y el otro puede ser conectado por clips.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales como IEC 60947-3 y DN60269-2.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales tales como IEC 60947-3.

Leer artículo GRL sobre<>¿Qué es un interruptor de desconexión fusionado¿Por qué?

Haga clic para ver grlDNH7 – 160· Producto > >

Fuse Switch Disconnector,DNH1

El interruptor de fusible de desconexión de 3 fases DNH1 – 400 / 31G es un tipo de sistema de barra de bus que se utiliza para desconectar el fusible.

2022年8月4日 grl_admin

400a 3 Fase Desconexión de interruptores Parámetros de producto: DNH1 – 400/31g

Ayuda de selección.

Descripción de la estructura	Coincide con la mecha	Método de montaje	Modelo de producto	Tema No.
Conexión superior al sistema	2	Tipo de barra de bus	DNH1 – 400/31g	DN31231
Conexión superior con contacto auxiliar 1no+1NC	2	Tipo de barra de bus	DNH1 – 400/31g	DN31241
Conexión superior con 2 (1no + 1NC contactor auxiliar)	2	Tipo de barra de bus	DNH1 – 400/31g	DN3151
Conexión inferior	2	Tipo de barra de bus	DNH1 – 400/31g	DN31261
Conexión inferior con contacto auxiliar 1no+1NC	2	Tipo de barra de bus	DNH1 – 400/31g	DN31271
Conexión inferior con +2 ° (1no + 1NC contactor auxiliar)	2	Tipo de barra de bus	DNH1 – 400/31g	DN31281

Descripción del parámetro

Con fusible	Tensión nominal	Ue	V	AC380
	Corriente nominal	Es decir,	A	400
	Corriente térmica convencional	Ith	A	400
	Calificación corta – tiempo de resistencia a la corriente		Ka	50
	Tensión nominal de aislamiento	UI	V	690
	Impulso nominal de resistencia a la tensión	Uimp@item: inlistbox	KV	12
	Categoría de utilización			Ac – 23B
				Ac – 22B
				Ac – 21B
				Ac – 20B
	Tiempos de resistencia eléctrica		Tiempos	200

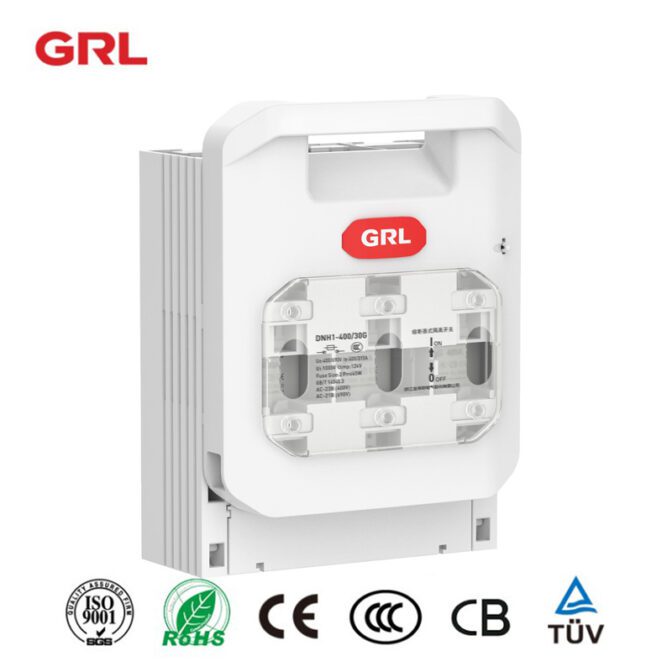

400A 3 Phase Disconnect Fuse Switch -1 Leer GRL 3 Fase Desconectar interruptor de fusaDNH – 400/30g

3 Conmutador de desconexión fusionado de fase se divide en instalación fija e instalación de busbar

Nuevo desarrollo con funciones electrónicas. Al mismo tiempo, hay dos tipos de métodos de cableado, los pernos tradicionales pueden conectar uno y los clips pueden conectar el otro.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales como IEC 60947-3 y DN60269-2.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales tales como IEC 60947-3.

Leer artículo GRL sobre<>¿Qué es un interruptor de desconexión fusionado¿Por qué?

Haga clic para ver grlDNH7 – 160· Producto > >

Fuse Switch Disconnector,DNH1

El interruptor de desconexión de fusibles de 3 fases tipo 250A DNH1 – 250 / 31G es un interruptor que se utiliza para desconectar la barra de bus.

2022年8月4日 grl_admin

250A 3 Fase Desconexión de interruptores Parámetros del producto: DNH1 – 250/31g

Ayuda de selección.

Descripción de la estructura	Coincide con la mecha	Método de montaje	Modelo de producto	Tema No.
Conexión superior al sistema	1	Tipo de barra de bus	DNH1 – 160/31g	DN31131
Conexión superior con contacto auxiliar 1no+1NC	1	Tipo de barra de bus	DNH1 – 160/31g	DN31141
Conexión superior con 2 (1no + 1NC contactor auxiliar)	1	Tipo de barra de bus	DNH1 – 160/31g	DN31151
Conexión inferior	1	Tipo de barra de bus	DNH1 – 160/31g	DN31161
Conexión inferior con contacto auxiliar 1no+1NC	1	Tipo de barra de bus	DNH1 – 160/31g	DN31171
Conexión inferior con +2 ° (1no + 1NC contactor auxiliar)	1	Tipo de barra de bus	DNH1 – 160/31g	DN31181

Descripción del parámetro

Con fusible	Tensión nominal	Ue	V	AC380	AC660
	Corriente nominal	Es decir,	A	160	100
	Corriente térmica convencional	Ith	A	250	200
	Calificación corta – tiempo de resistencia a la corriente		Ka	100	50
	Tensión nominal de aislamiento	UI	V	800
	Impulso nominal de resistencia a la tensión	Uimp@item: inlistbox	KV	8
	Categoría de utilización			Ac – 23B
				Ac – 22B
				Ac – 21B
				Ac – 20B
	Tiempos de resistencia eléctrica		Tiempos	200

250A 3 Phase Fuse Disconnect Switch-1 Leer GRL 3 Fase Desconectar interruptorDNH – 250/30g

3 Conmutador de desconexión fusionado de fase se divide en instalación fija e instalación de busbar

Nuevo desarrollo con funciones electrónicas. Al mismo tiempo, hay dos tipos de métodos de cableado, uno puede ser conectado por pernos tradicionales, y el otro puede ser conectado por clips.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales como IEC 60947-3 y DN60269-2.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales tales como IEC 60947-3.

Leer artículo GRL sobre<>¿Qué es un interruptor de desconexión fusionado¿Por qué?

Haga clic para ver grlDNH7 – 160· Producto > >

Sistema de busbar de 60 mm,Cover

Sistema de barra de bus industrial, cubierta de espacio, 3P

2022年8月3日 grl_admin

Un sistema de busbar industrial es un sistema de distribución de energía utilizado en muchas industrias. Es un sistema que distribuye electricidad a todos los equipos y máquinas de una instalación industrial. Un sistema de barras de bus consiste en una barra de bus, que es una tira metálica conductora, y una cubierta espacial, que es un dispositivo que encierra las barras de bus y las protege del medio ambiente. Los sistemas industriales de barra de autobuses ayudan a garantizar que toda la maquinaria y el equipo de una instalación puedan funcionar de forma segura y eficiente.

DN53515

DN53518

Cubierta espacial

Space Cover DN53515 DN53518

DN53539

Cubierta espacial

Space Cover DN53539

DN53540

Cubierta espacial

Space Cover DN53540

DN53596

Cubierta espacial

Space Cover DN53596

DN53756

Cubierta espacial

Space Cover DN53756

El sistema BT60 busbar es la solución perfecta para sus necesidades eléctricas industriales. El sistema de 60 mm está disponible en una variedad de tamaños de busbar, por lo que es ideal para una variedad de aplicaciones. La construcción de policarbonato de fibra de vidrio – poliamida reforzada – hace que sea durable y ligera, mientras que la función de cubierta de espacio de reserva mantiene su cableado seguro y organizado. El sistema también está equipado con un espacio – cubierta reservada, ideal para su uso en aplicaciones de alta densidad. Si tiene alguna pregunta sobre este producto, por favor no dude en ponerse en contacto con nosotros en [email protected].

¿Necesita ayuda para encontrar la solución técnica adecuada?

Pregunte a los expertos> >
