Fuse Holder,Soporte de fusible 10 * 38 (2A - 32A)

Fusible GRL con soporte de fusible RT18-32-2P tamaño de fusible 10 * 38 Soporte de fusible para Amp

Fusión de fusible con soporte RT18 – 32 talla de fusible 10*38 2P

Fuse with holder

Tema No. DN56112

Modelo de producto RT32 países de Europa central y oriental
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 2p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 0,75 – 25 mm2
Tamaño de la espoleta 10* 38
Corriente operativa nominal le 32A (500VAC)/25A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

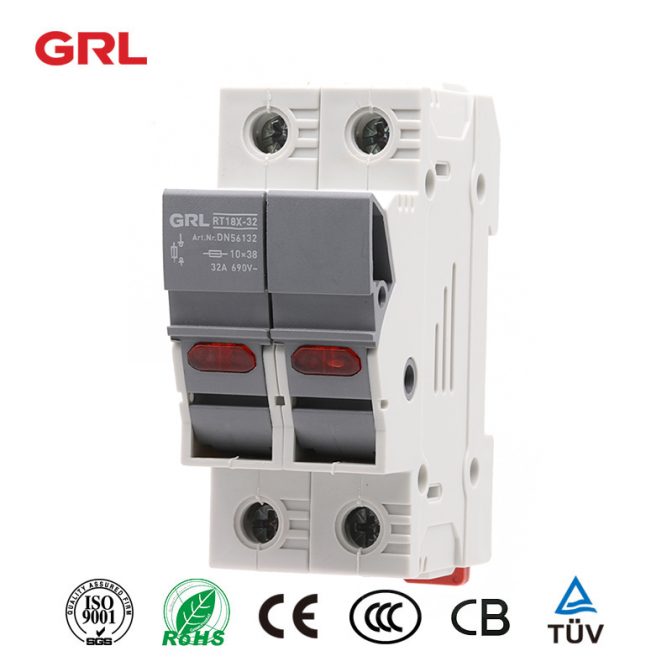

Fusible con soporte RT18X – 32 fusible talla 10*38 2P

30 Amp fuse holder RT18X-32 with LED indicator 2P

Tema No. DN56132

Modelo de producto RT32 países de Europa central y oriental
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 2p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 0,75 – 25 mm2
Tamaño de la espoleta 10* 38
Corriente operativa nominal le 32A (500VAC)/25A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

¿Qué es un soporte de fusible de hoja?

Un soporte de fusible de hoja es un tipo de soporte de fusibles diseñado específicamente para contener espoletas de hoja. Las espoletas de cuchilla, también conocidas como espoletas automotrices, se utilizan ampliamente en vehículos y otras aplicaciones que requieren protección de corriente baja a moderada. Un soporte de fusible de hoja proporciona una manera segura y conveniente de conectar espoletas de la hoja en circuitos eléctricos.

Aquí están algunas características y características clave de un soporte de fusible de hoja:

1.Designación: Un soporte de fusible de hoja consiste típicamente en una carcasa o cuerpo hecho de material no conductor, como el plástico. La carcasa está diseñada para cerrar la espoleta de la hoja y proporcionar protección contra el contacto accidental.

2. Contactos terminales: los portafusibles de la hoja tienen contactos terminales o enchufes en los que se inserta el fusible de la hoja. Los contactos de la terminal están diseñados para hacer una conexión eléctrica firme con los terminales de la cuchilla del fusible.

3. Montaje: los soportes de fusibles de hoja pueden tener opciones de montaje, como tornillos o clips, para sujetar el soporte de forma segura a una superficie o a un panel de fusibles. Esto garantiza la estabilidad y el posicionamiento adecuado del soporte de los fusibles.

4.Conexiones: los soportes de fusibles de hoja suelen tener conexiones de alambre para permitir una fácil integración en circuitos eléctricos. Estas conexiones pueden ser en forma de terminales de tornillo, terminales de crimp o pestañas de soldadura, dependiendo del diseño del soporte.

5.Acceso a las fusibles: los portafusibles suelen tener una cubierta o tapa que puede abrirse o quitarse para facilitar el acceso a la espoleta. Esto permite una inspección fácil, pruebas y reemplazo de la espoleta cuando sea necesario.

6.Fuse Ratings: Los soportes de fusibles de hoja están disponibles en varios tamaños para acomodar diferentes ratings de fusibles de hoja. Los tamaños comunes de los fusibles incluyen mini espoletas de la hoja (ATM), espoletas estándar de la hoja (ATO/ATC), y espoletas de la hoja maxi. ÍndiceSoporte de fusiblesDebe coincidir con el tamaño y la calificación correspondientes de la espoleta para una funcionalidad y protección adecuadas.

Los soportes de fusibles de cuchilla se utilizan comúnmente en aplicaciones automotrices, tales como automóviles, camiones, motocicletas, barcos y vehículos recreativos (RV). Proporcionan una conexión segura y fiable para las espoletas de cuchillas, lo que permite una fácil instalación, inspección y sustitución.

Los soportes de fusibles de hoja están diseñados para proteger los circuitos eléctricos de las condiciones de sobrecorriente y garantizar la seguridad y el buen funcionamiento del sistema eléctrico.

Haga clic para verGrupo GrlInicio > >

Haga clic para verFusión con soporte· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

Fuse Holder,Soporte de fusible 10 * 38 (2A - 32A)

GRL Fusibles RT18-32-3P tamaño de fusible 10 * 38

¿Cómo conectas un soporte de fusibles?

El cableado de un soporte de fusibles implica conectar los cables necesarios a los terminales de soporte de fusibles para crear una conexión eléctrica segura y adecuada. Aquí están los pasos generales para cablear un soporte de fusibles:

1.Recuperar los materiales necesarios: usted necesitará unSoporte de fusibles, cables apropiados, strippers de alambre, y herramientas de enredo o soldadura.

2.Determinar el tamaño del alambre y la habilitación de fusible: Asegúrese de que el tamaño del alambre coincida con la calificación actual del circuito y del soporte de fusibles. Consulte las especificaciones del fabricante o los códigos eléctricos para determinar el tamaño apropiado del alambre y la habilitación de fusibles.

3.Prepare los cables: tira el aislamiento de los extremos de los cables utilizando strippers de alambre. Destripar una longitud adecuada de aislamiento para asegurarse de que tiene suficiente alambre para hacer conexiones seguras a las terminales de soporte de fusibles.

4. Insertar los cables en las terminales de soporte de fusibles: la mayoría de los portafusibles tienen tornillos terminales o clips para conectar los cables. Afloje los tornillos terminales o abra los clips para crear espacio para la inserción del alambre. Inserte el extremo desmontado del alambre en el terminal apropiado, asegurándose de que el alambre esté completamente sentado y haciendo un buen contacto con el terminal.

5.Secure los cables: Apriete los tornillos terminales o cierre los clips para mantener los cables en su lugar de forma segura. Asegúrese de que las conexiones son estrechas para proporcionar una conexión eléctrica fiable. Si se utilizan conexiones encriptadas, romp el cable y el terminal juntos utilizando herramientas de crimpado.

6.Repetir para cables adicionales: si el soporte de la espoleta tiene múltiples terminales para múltiples cables, repita el proceso para cada alambre, asegurándose de conectarlos a los terminales apropiados.

7. Introduzca el fusible: Inserte el fusible apropiado en el soporte de la espoleta, asegurándose de que coincida con el rating actual del circuito y esté bien sentado.

8.Probar la conexión: Después de cablear el soporte de fusibles, realizar una inspección exhaustiva de las conexiones para asegurarse de que están seguras y correctamente apretados. Una vez satisfecho, puede energizar el circuito y probar su funcionalidad.

Nota: Es esencial seguir las prácticas de seguridad eléctrica cuando se trabaja con cableado eléctrico. Si no está seguro acerca del proceso de cableado o carece de experiencia, se recomienda consultar a un electricista cualificado para recibir asistencia.

Fusibles Holder RT18 – 32 – 3P Tamaño de fusible 10*38 3P

fuses holder

Tema No. DN56113

Modelo de producto RT18 – 32 – 3P
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 3p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 0,75 – 25 mm2
Tamaño de la espoleta 10* 38
Corriente operativa nominal le 32A (500VAC)/25A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Fusibles Holder RT18X – 32 – 3P con indicador LED tamaño de la fusible 10* 38 3P

30 Amp fuse holder RT18X-32 with LED indicator 3P

Tema No. DN56133

Modelo de producto RT18X – 32 – 3P
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 3p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 0,75 – 25 mm2
Tamaño de la espoleta 10* 38
Corriente operativa nominal le 32A (500VAC)/25A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de espoletas· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

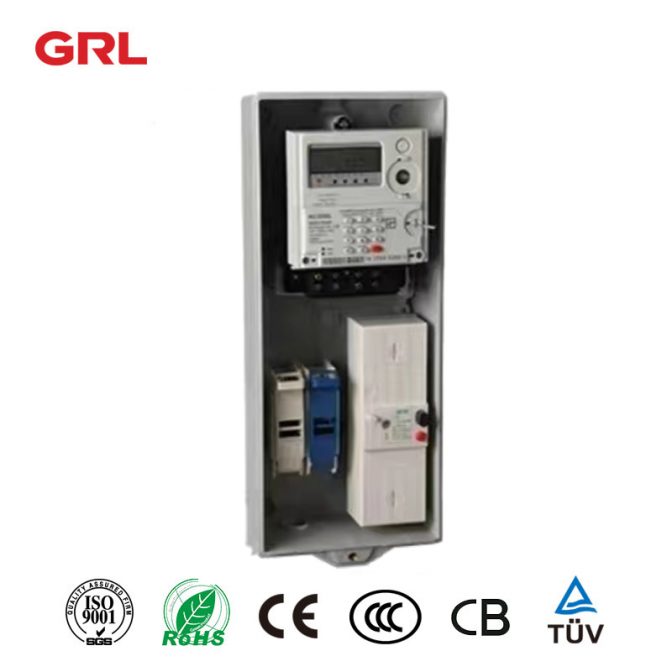

Caixa de medidores eléctricos

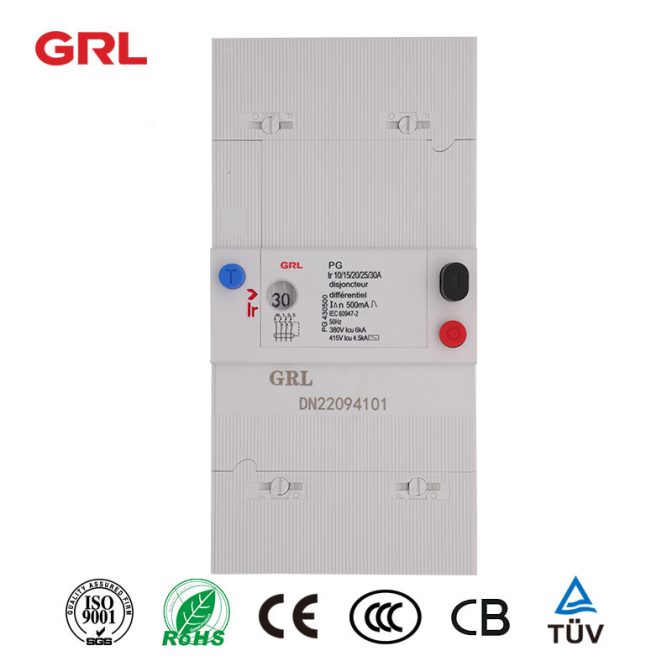

Branch Molded Case Circuit Breakers 2P 4P 500mA

Branch Circuit Breaker 2P, 5 a 15A, 10 a 30A, 500mA

Información del modelo

Modelo: PG 430500 PG 46500
Sin L Sin tropiezos de corriente residual
Con l: Trituración de corriente residual
2 significa Polos (4 = 3 + N)
15 significa Corriente nominal máxima (30A)
500 significa Sensibilidad diferencial (500mA)

& nbsp;

Principal

Rango Multi 9
Tipo de producto o equipo Disyuntor
Posición del aparato de conmutación en la instalación Grupo de llegadas

& nbsp;
Descripción de los postes 3p + N
[In]Corriente operacional nominal 10A 30 A
15A 40 A
20A 50 A
25A 60 A
30A
Sensibilidad diferencial 500MA
Tiempo de espera Selectivo
Posición del polo neutral A la izquierda
Normas IEC 60947 – 2
Certificaciones de productos Esto
Tipo de red Que

& nbsp;

Complementario

Frecuencia de la red 50/60Hz
[Ue]Tensión nominal de funcionamiento 440 V CA 50/60 Hz conforme a la norma IEC 60947-2
Tecnología residual de tropiezo de corriente dependiente del Voltaje
[Ics]Capacidad nominal de ruptura del servicio 2 Ka a 440 V CA 50/60 Hz conforme a la norma IEC 60947-2
Tipo de pedido Por cigüeñal
Soporte de montaje Placa de montaje
Altura 210 mm
LengthCity in Germany 105 mm
Profundidad 70 mm
Peso del producto 1,8kg
Modo de conexión Terminal tipo túnel, sección de cable: 35 mm2
Protección diferencial INTEGRADOS

& nbsp;

Medio ambiente

Altitud de funcionamiento 2000 millones
Temperatura del aire ambiente durante el funcionamiento – 5 … 40°C

& nbsp;

Sostenibilidad de la oferta

Directiva de la UE sobre RoHS Cumple con la Declaración de RoHS de la UE
Libre de mercurio Sí
Información sobre exenciones RoHS Sí
Reglamento RoHS de China Declaración de RoHS para China
RAEE En el mercado de la Unión Europea, el producto debe eliminarse de acuerdo con un protocolo específico de recogida de residuos y nunca ser arrojado a un cubo de basura doméstico.

Branch Circuit Breaker 4p, 10 a 30A, 30 a 60A, 500mA

Información del modelo

PGL
Modelo: PG 215500 PG 230500
Sin L Sin tropiezos de corriente residual
Con l: Trituración de corriente residual
2 significa Polos (2 = 1 + N)
15 significa Corriente nominal máxima (15A)
500 significa Sensibilidad diferencial (500mA)

Diagrama de instalación (con dimensiones)

& nbsp;

Principal

Rango Multi 9
Tipo de producto o equipo Disyuntor
Posición del aparato de conmutación en la instalación Grupo de llegadas
Descripción de los polos 1p + N
[In]Corriente operacional nominal 5A

10A

15A

 10A

15A

20A

25A

30A
Sensibilidad diferencial 500MA
Tiempo de espera Selectivo
Posición del polo neutral A la izquierda
Normas IEC 60947 – 2
Certificaciones de productos Esto
Tipo de red Que

& nbsp;

Complementario

Frecuencia de la red 50/60Hz
[Ue]Tensión nominal de funcionamiento 250 V AC 50/60 Hz conforme a iec60947 – 2
Tecnología residual de tropiezos de corriente Tensión dependiente
[Ics]Capacidad nominal de ruptura del servicio 2 Ka a 250 V AC 50/60 Hz conforme a IEC60947 – 2
Tipo de pedido Por cigüeñal
Soporte de montaje Placa de montaje
Altura 210 mm
LengthCity in Germany 70 mm
Profundidad 70 mm
Peso del producto 0,7kg
Modo de conexión Terminal tipo jaula, sección de cable: 35 mm2
Protección diferencial INTEGRADOS

& nbsp;

Medio ambiente

Altitud de funcionamiento 2000 millones
Temperatura del aire ambiente durante el funcionamiento – 5 … 40°C
Tipo de embalaje 1 PCE
Número de unidades por bulto 1

& nbsp;

Sostenibilidad de la oferta

Directiva de la UE sobre RoHS Cumple con la Declaración de RoHS de la UE
Libre de mercurio Sí
Información sobre exenciones RoHS Sí
Reglamento RoHS de China Declaración de RoHS para China
RAEE En el mercado de la Unión Europea, el producto debe eliminarse de acuerdo con un protocolo específico de recogida de residuos y nunca ser arrojado a un contenedor de residuos domésticos.

branch circuit breaker3branch circuit breaker4branch circuit breaker5
