GRL Fusible RT18-125-2P Fuse Holder tamaño de fusible 22 * 58

Fuseholder Fuse Holder RT18 – 125 – 2P Fuse Talle 22*58 2P

Fuseholder

Tema No. DN56122

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible, estructura estándar sin línea nula
Polo 2p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 4 – 50 mm2
Tamaño de la espoleta 22* 58
Corriente operativa nominal le 125a (500VAC)/100A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

¿Cuáles son las tres partes de un fusible?

Una espoleta típicamente consta de tres partes principales:

& nbsp;

1.Elemento de fusión: El elemento fusible es el componente central de una espoleta. Es un alambre delgado o tira de un material fusible, generalmente hecho de aleaciones con puntos de fusión bajos, como cobre, plata o estaño.

& nbsp;

El elemento fusible está diseñado para transportar la corriente normal del circuito en condiciones normales de funcionamiento. Sin embargo, cuando la corriente supera un determinado umbral, el elemento de espoleta se calienta y eventualmente se derrite o sopla, interrumpiendo el circuito y proporcionando protección de sobrecorriente.

& nbsp;

2. Cuerpo de fusión: el cuerpo de la espoleta es la carcasa o carcasa protectora que encierra el elemento de espoleta. Proporciona soporte mecánico y aislamiento para el elemento fusible.

& nbsp;

El cuerpo de la espoleta suele estar hecho de un material no conductor, como cerámica, vidrio o plástico, para prevenir el contacto eléctrico con el elemento de la espoleta.

& nbsp;

El cuerpo de fusibles también sirve como plataforma para montar y asegurar el fusible dentro de laSoporte de fusiblesO bloqueo de fusibles.

& nbsp;

3.End Caps o Terminals: Los topes finales o terminales son los puntos de conexión de la espoleta. Típicamente son metálicos y se unen a los extremos del elemento de espoleta.

& nbsp;

Las tapas o terminales finales proporcionan contacto eléctrico y permiten insertar el fusible en el soporte de fusibles o bloque de fusibles, creando una conexión segura entre el fusible y el circuito.

& nbsp;

Los topes finales o terminales pueden tener diferentes diseños o configuraciones dependiendo del tipo de fusible y de la aplicación específica.

& nbsp;

Estas tres partes trabajan juntas para proporcionar protección de sobrecorriente en un circuito eléctrico. El elemento fusible lleva la corriente, el cuerpo de la espoleta protege y aisla el elemento de fusible, y las tapas o terminales finales proporcionan la conexión eléctrica entre el fusible y el circuito.

& nbsp;

Cuando la corriente supera la capacidad nominal del fusible, el elemento de fusible se derrite o sopla, rompiendo el circuito y evitando daños en el cableado y el equipo.

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de fusibles· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

GRL Fuse Holder Fuse Holder RT18 – 125 tamaño de fusible 22 * 58

¿Qué es un compartimiento de fusibles?

Un compartimento de fusibles es un espacio o recinto designado dentro de un sistema eléctrico o dispositivo que alberga una o más espoletas. Está diseñado específicamente para proporcionar un lugar seguro y organizado para las espoletas, garantizando su instalación, protección y fácil acceso para su mantenimiento o sustitución.

He aquí algunos puntos clave sobre los compartimentos de fusibles:

1.Objetivo: El propósito principal de un compartimento de fusibles es contener y proteger las espoletas dentro de un sistema eléctrico. Las espoletas son componentes esenciales para la protección de la sobrecorriente, y el compartimento de fusibles asegura que estén alojados en un entorno controlado.

2.Locación: Los compartimentos de fusibles se pueden encontrar en varios sistemas eléctricos, incluyendo paneles de distribución eléctrica, paneles de interruptores, paneles de control, maquinaria, electrodomésticos y vehículos. La ubicación del compartimento de fusibles depende de los requisitos específicos de aplicación y diseño del sistema o dispositivo eléctrico.

3.Designación y Construcción: Los compartimentos de fusibles suelen estar diseñados para ser duraderos, aislados eléctricamente, y proporcionar una ventilación adecuada para disipar el calor generado por las espoletas. Pueden tener características tales como cubiertas, puertas o recintos de bisagras para proteger las espoletas del polvo, la humedad y el contacto accidental.

4.Fuse Holder Integration: los compartimentos de fusibles a menudo incluyen integradosSoporte fusibleO los bloques de fusibles para sostener y conectar de forma segura las espoletas dentro del compartimento. Estos portaobjetos o bloques proporcionan conexiones eléctricas y permiten una fácil instalación y sustitución de espoletas.

5. Etiquetado e identificación: Los compartimentos de fusibles suelen estar etiquetados o marcados para indicar las habilitaciones de fusibles, la identificación del circuito o cualquier información pertinente sobre seguridad. El etiquetado claro ayuda a los usuarios a identificar el fusible apropiado para cada circuito y facilita el mantenimiento y la solución de problemas.

6. Consideraciones de seguridad: Los compartimentos de fusibles están diseñados para promover la seguridad eléctrica. Garantizan el aislamiento y la contención adecuados de las espoletas, reduciendo el riesgo de choque eléctrico e impidiendo el acceso no autorizado a los componentes vivos.

7. Acceso y mantenimiento: Los compartimentos de fusibles están diseñados para facilitar el acceso durante los procedimientos de instalación, inspección y mantenimiento. Pueden contar con tapas o puertas desmontables que pueden abrirse para facilitar el acceso a las espoletas, lo que permite un reemplazo o ensayo seguro y conveniente de espoletas.

Los compartimentos de fusibles desempeñan un papel crucial en la organización y protección de las espoletas dentro de un sistema eléctrico. Ayudan a garantizar la fiabilidad y seguridad del sistema proporcionando un espacio dedicado a las espoletas y facilitando su instalación, mantenimiento y sustitución adecuados.

Fuse Holder RT18 – 125 fusible talle 22*58 1P

Fusible holder

Tema No. DN56120

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible, estructura estándar sin línea nula
Polo 1 p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 4 – 50 mm2
Tamaño de la espoleta 22* 58
Corriente operativa nominal le 125a (500VAC)/100A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

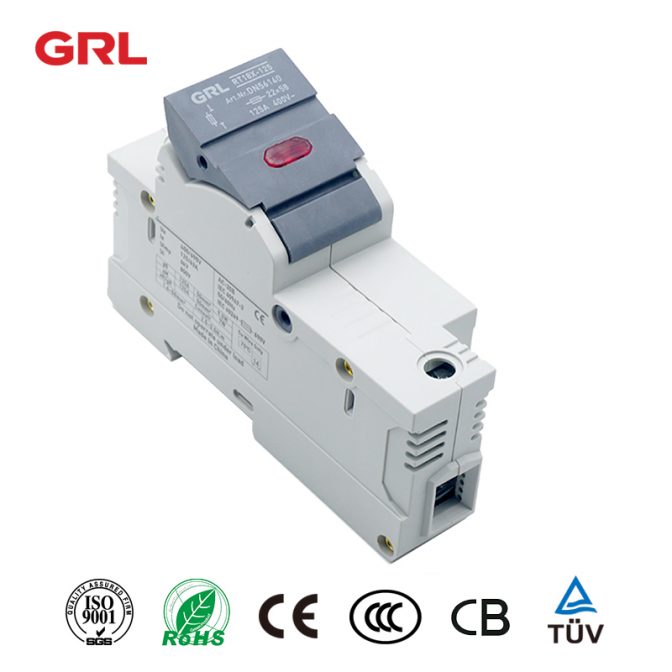

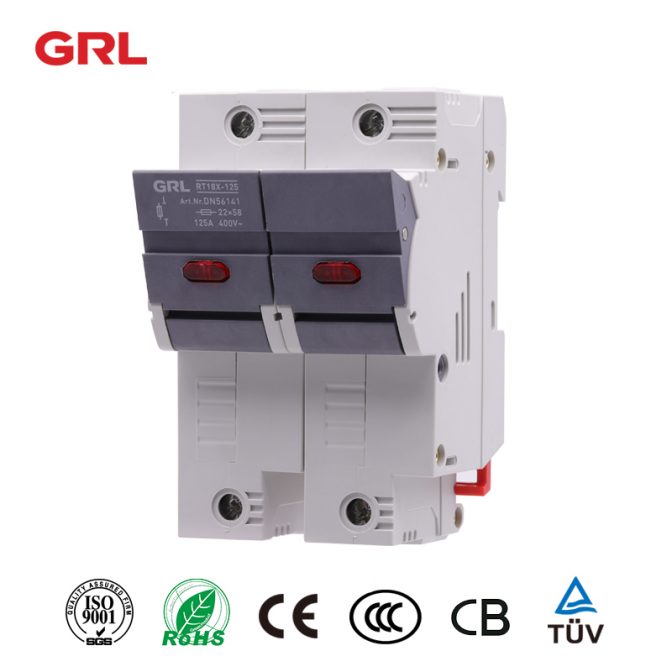

Fusa Fuse Holder RT18X – 125 con un indicador de fusible μLED tamaño 22*58

RT Fuse Switch Disconnector fuse size 22*58 1

Tema No. DN56140

Modelo de producto NT1 NT1
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 1 p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 4 – 50 mm2
Tamaño de la espoleta 22* 58
Corriente operativa nominal le 125a (500VAC)/100A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte fusible· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

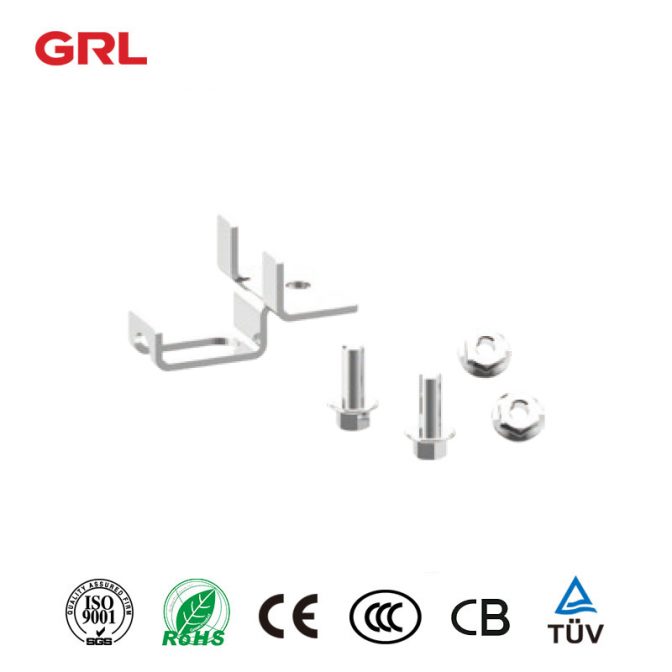

Tipo E / M / SV, Busbar Bracket

Los soportes de barras de bus tipo E / M / SV son componentes del sistema eléctrico que proporcionan conexiones fiables entre los conductores. Están hechos para ser utilizados con sujetadores E / M / SV y están hechos de aleación de aluminio de alta resistencia para una sujeción confiable.

Dos tamaños de soportes de barras de bus están disponibles para su uso con barras de bus de 3/4 «y 1» Tienen una tensión máxima de 600 voltios y pueden soportar una corriente máxima de 200 amperios.

DNN64941

Busbar Bracket

Tipo Bracket

0.05KG

DN64941 Busbar Bracket

DNN64942

bracket

Tipo M Bracket

0.22KG

DN64942 Bracket

DNN64947

bracket

Tipo SV Bracket

0.048KG

DN64947 Bracket

Esta base de caja de fusibles de barra de bus es un componente necesario para cualquier sistema de barra de bus 60. Está hecho de un material plástico resistente y viene con tornillos y tuercas para una fácil instalación.

Nuestra corriente nominal es de 16A, 25A y 63A respectivamente. Podemos soportar una corriente de impulso de 6kV, y nuestra capacidad de ruptura del fusible es de 50KA. Si tiene alguna pregunta sobre nuestros productos, no dude en contactarnos a [email protected].
