Fuse Holder,Soporte de fusible 10 * 38 (2A - 32A)

Soporte de fusibles de 4 polos GRL RT18 Series AC y DC Din Rail Fuse Holder

Portafusibles de 4 postes RT18 Series AC y DC Din Rail Fuse Holder

¿Cuáles son las partes de un fusible?

Una espoleta típicamente consta de las siguientes partes principales:

1.Elemento de fusión: El elemento fusible es el corazón de la espoleta y es responsable de transportar e interrumpir el flujo de corriente. Por lo general es una tira delgada o alambre hecho de un material con un punto de fusión relativamente bajo, como cobre, plata, o una aleación.

Cuando la corriente excede el valor nominal del fusible, el elemento se calienta y se derrite, haciendo que el fusible abra y rompa el circuito.RT18 Series AC y DC Din Rail Fuse Holder

2. Cuerpo de fusión: el cuerpo de la espoleta proporciona soporte físico y aislamiento para el elemento fusible. Es típicamente de cerámica, vidrio o materiales plásticos. El cuerpo encierra y protege el elemento fusible de influencias externas y proporciona aislamiento eléctrico.

3.End Caps/Terminals: Las tapas o terminales finales son componentes metálicos unidos a cada extremo del cuerpo de la espoleta. Proporcionan conexiones eléctricas para el elemento fusible, permitiendo que se conecte dentro del circuito eléctrico.

Las tapas finales se pueden diseñar de diversas formas, tales como cuchillas, tornillos o clips, dependiendo del tipo y aplicación de la fuse.RT18 Series AC y DC Din Rail Fuse Holder

4. Material de relleno (opcional): En algunos fusibles, puede haber un material de llenado dentro del cuerpo de la espoleta. Este material puede ser una arena – como una sustancia o un gas, como nitrógeno o argón.

El material de llenado ayuda a extinguir el arco que ocurre cuando se abre el fusible, mejorando el rendimiento y la fiabilidad de la mecha.

5.Indicación o marcas: las espoletas suelen tener marcas o indicadores en sus cuerpos para proporcionar información sobre sus calificaciones, como la calificación de corriente, la calificación de tensión y otras especificaciones. Estas marcas ayudan a los usuarios a identificar el fusible apropiado para una aplicación determinada.

Es importante notar que el diseño y los componentes de las espoletas pueden variar dependiendo del tipo, tamaño y aplicación. Por ejemplo, las espoletas de cuchilla comúnmente utilizadas en aplicaciones automotrices pueden tener diferentes configuraciones físicas en comparación con las espoletas de cartucho utilizadas en sistemas industriales.

Sin embargo, el propósito fundamental de todas las espoletas sigue siendo el mismo: proteger los circuitos eléctricos interrumpiendo el flujo de corriente en condiciones anormales.

Introducción

Es adecuado para CA 50Hz/60Hz, tensión nominal de aislamiento de hasta 800V, el soporte de fusibles Din Rail es capaz de soportar la corriente térmica convencional y la corriente de impulso de cortocircuito esperado hasta 100kA. La tensión de aislamiento nominal es de hasta 800V, el soporte de fusibles Din Rail es capaz de soportar la corriente térmica convencional y la corriente de impulso de cortocircuito esperado hasta 100kA. El soporte de fusibles Din Rail cumple con la norma nacional GB/T13539.2 y con la norma IEC60269-2 de la Comisión Electrotécnica Internacional.

4 Pole Fuse Holder Series RT18 Series AC y DC Din Rail Fuse Holder Parámetros

Artículo del producto NT1 NT1
Corriente nominal 32A, 63A, 125A
Tensión nominal 400V/690V
Capacidad de ruptura (Ka) 100kA (500VAC) / 50kA (690VAC)
Categoría de utilización Ac – 22B
Estándar IEC 60269 – 2 GB/T 13539.2
Aplicaciones Sistema de control de potencia

Equipo eléctrico de la industria

¿Escenarios de aplicación del soporte de fusibles de riel?

Titular de la fusa de montaje de carriles DIN utilizado como interruptor de protección de derivación en el sistema de control eléctrico de tres fases AC.

¿Cómo funciona un soporte de fusibles?

El soporte de fusibles de montaje de raíles RT18 es adecuado para CA 50Hz, tensión nominal de aislamiento a 8kV y corriente de calefacción acordada a 125A.

Se utiliza principalmente como dispositivo de protección de circuitos en líneas eléctricas. Los cables conectados a terminales en ambos extremos de la base se forman a través de la conducción del fuse.RT18 Series AC y DC Din Rail Fuse Holder

El fusible puede desconectar automáticamente el circuito y proteger el circuito. Opera la base para desconectar el circuito. Tiene la función de aislar la fuente de alimentación después de la alimentación polifásica.

¿El material del soporte de la espoleta de raíl del din?

¿Cómo elegir el modelo de soporte de fusibles de riel?

1) Voltaje: tipo ac o DC

2) Polos: 1 polo, 2polos, 3 polos o 1+Npolos, 2+Npolos, 3+N polos.

3) Tamaño: 10* 38,14* 51, 22* 58, 10* 85,14* 85

4) Indicador: con o sin indicador

5) Fusa: con o sin fusible

Cuadro de selección:

Tema No. Corriente nominal Nota Tema No. Corriente nominal Nota
DN56110 32A 1 p DN56135 63A 1p con luz indicadora
DN56111 32A Línea Neutral 1p+N a la derecha DN56137 63A 2p con luz indicadora
DN56112 32A 2p DN56138 63A 3p con luz indicadora
DN56113 32A 3p DN56168 63A Línea Neutral 3p+N a la izquierda
DN56114 32A Línea Neutral 3p+N a la derecha DN56120 125a 1 p
DN56130 32A 1p con luz indicadora DN56121 125a Línea Neutral 1p+N a la derecha
DN56132 32A 2p con luz indicadora DN56122 125a 2p
DN56133 32A 3p con luz indicadora DN56123 125a 3p
DN56126 32A Línea Neutral 3p+N a la izquierda DN56124 125a Línea Neutral 3p+N a la derecha
DN56115 63A 1 p DN56140 125a 1p con luz indicadora
DN56116 63A Línea Neutral 1p+N a la derecha DN56141 125a 2p con luz indicadora
DN56117 63A 2p DN56143 125a 3p con luz indicadora
DN56118 63A 3p DN56171 125a Línea Neutral 3p+N a la izquierda
DN56119 63A Línea Neutral 3p+N a la derecha

¿Cómo elegir un enlace de fusibles correcto para el soporte de fusibles de riel?

1) Voltaje: tipo ac o DC

2) Tamaño: 10* 38,14* 51, 22* 58, 10* 85,14* 85

3) Las espoletas deben probarse para detectar resistencia antes de la instalación

También tenemos un gran inventario, en caso de demandas urgentes.

Hay más de 40 equipos de prueba en laboratorio de GRL, como prueba de aumento de temperatura, prueba mecánica de vida, máquina de prueba de spray de sal, banco de calibración de interruptores, prueba de dureza de Rockwell, etc. El enfoque GRL se centra en la gestión de control de calidad. Ofrecemos productos calificados al cliente de todo el mundo.

Tenemos un equipo profesional de ventas y después – el equipo de ventas está en línea 24 horas, que responden rápidamente y proporcionan ayuda en cualquier momento.RT18 Series AC y DC Din Rail Fuse Holder

Póngase en contacto con nosotros para obtener sus propios datos de inicio de sesión únicos! ·[email protected]

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de la espoleta de 4 postes· Producto > >

Haga clic para verEnlace de fusibles· Producto > >

Interruptor aislante AC

interruptor de desconexión de carga HGL

Parámetros del interruptor de desconexión de la carga HGL

Artículo del producto HGL
Corriente nominal 63A – 3150A
Tensión nominal AC690V/AC1000V
Capacidad de ruptura (Ka) AC – 21B CA – 22B AC – 23B
Estándar IEC 60947 – 3
Aplicaciones Sistema de control de potencia

Equipo eléctrico de la industria

Leer en la página web¿Qué es el interruptor de aislamiento?

¿Qué es el interruptor de rotura de carga?

El interruptor de rotura de carga es un tipo de equipo que aísla la parte de fallo eléctrico de la parte activa y crea un punto de ruptura claro para aislar el equipo defectuoso o llevar a cabo el mantenimiento.

¿La diferencia entre interruptor de carga y interruptores?

El interruptor de desconexión de carga HGL es similar en estructura a un desconector (ambos tienen puntos de desconexión visibles en el estado de desconexión), pero se puede utilizar para abrir y cerrar circuitos, que a su vez se asemejan a un interruptor de circuito.

Sin embargo, un interruptor de circuito puede controlar cualquier circuito, mientras que aLoad interruptor de ruptura sólo puede encender o apagar la corriente de carga, o apagar sobre la corriente de carga, por lo que sólo se utiliza para apagar y encender los circuitos en condiciones normales, no la corriente de fallo de cortocircuito. Sin embargo, se requiere que su estructura puede pasar la corriente de falla del cortocircuito tiempo sin daños.

Debido a que el dispositivo de extinción de arco y el contacto del interruptor de rotura de carga están diseñados para cortar y conectar la corriente de carga, el interruptor de rotura de carga debe ser utilizado con el fusible en la mayoría de los casos, y este último es responsable de cortar la corriente de fallo de corto circuito.

La frecuencia de apertura y cierre y la vida útil de los interruptores desconectadores de carga suelen ser superiores a los de los interruptores de circuito.

HGL load break disconnect switch

Características de los interruptores de desconexión de carga HGL

HGL load break disconnect switch

1 ,High Breaking Capacity
Los interruptores de desconexión de la carga HGL están diseñados para manejar altos niveles de corriente eléctrica, garantizando una desconexión segura incluso en condiciones de carga pesada.

2 Construcción robusta
Construidos con materiales duraderos, estos interruptores ofrecen un rendimiento duradero y pueden soportar duras condiciones ambientales.

3
El diseño compacto y ergonómico de los interruptores de desconexión de carga HGL hace que sean fáciles de instalar y mantener, incluso en ambientes limitados en el espacio.

4,Mecanismos de seguridad
Equipados con características de seguridad avanzadas, incluyendo cámaras de extinción de arco e indicadores de rotura visibles, estos interruptores mejoran la seguridad operativa.

Beneficios del uso de interruptores de desconexión de carga HGL

1 ,Aumento de la seguridad
Al proporcionar un medio fiable de desconectar los circuitos eléctricos, los interruptores de desconexión de la carga HGL ayudan a prevenir accidentes eléctricos y daños en el equipo.

2 ,mejora de la eficiencia de mantenimiento
Estos interruptores permiten el aislamiento rápido y seguro del equipo eléctrico, facilitando el mantenimiento y reduciendo el tiempo de inactividad.

3 versatilidad
Adecuado para una amplia gama de aplicaciones, incluyendo distribución de energía, maquinaria industrial e instalaciones eléctricas comerciales.

4,Cumplimiento de las normas
Los interruptores de desconexión de rotura de carga HGL cumplen con las normas internacionales de seguridad y rendimiento, garantizando el cumplimiento de los requisitos reglamentarios.

HGL load break disconnect switch

¿Cómo elegir un interruptor de rotura de carga de buena calidad?

HGL load break disconnect switch

Siempre las mejores marcas serán las más populares. En mi opinión, esto se debe a su estrategia de marketing, su historia, su reputación y su aceptación mundial más que cualquier otra razón. Esto no significa que sean mejores o peores de ninguna manera, simplemente significa que son un mundo más aceptado ampliamente.

Aquí hay algo que usted tiene que tener en cuenta al elegir un fabricante de interruptores de rotura de carga:

  1. ¿Si el tablero de contacto y terminal son chapados de cobre con plata, con dos superficies de contacto separadas, para garantizar un buen rendimiento eléctrico y la fiabilidad del cierre en su lugar?
  2. ¿Si el mecanismo de operación adopta el almacenamiento de energía de primavera, el mecanismo de aceleración de liberación instantánea, la conexión instantánea y los puntos de rotura dobles?
  3. Si hay una placa de aislamiento de arco dentro de la cáscara para separar los contactos, garantizar que el arco en cada fase de extinción interior independiente, mejorar el rendimiento de seguridad del interruptor?
  4. Excepto la parte de cableado, si el producto adopta un diseño completamente cerrado, con una ventana para observar directamente el estado de contacto encendido – off?
  5. ¿Se puede instalar un candado especial en la manija de operación para bloquear la manija para evitar un mal funcionamiento?
Fuse

Fusible de cilindro de 20 amperios

Fusa de 20 y cilindros

Parámetros de fusa de cilindros

Artículo del producto RT32 RT32 RT18 – 63 RT18 – 125
Tamaño 10* 38 mm 14* 51 mm 22* 58 mm
Corriente nominal 2A – 50A
Tensión nominal 500VAC/690VAC
Capacidad de ruptura (Ka) 100kA (500VAC) / 50kA (690VAC)
Estándar IEC 60269 – 6 GB/T 13539.6
Aplicaciones Sistema de control de potencia,

Equipo eléctrico de la industria

Seguir leyendo¿Qué es el enlace de fusibles?> >

¿Qué es un fusible de cilindro?

El fusible de cilindro es un tipo rápido de dispositivo de seguridad eléctrica que se utiliza para proteger cables, líneas de energía y equipo eléctrico contra sobrecargas y cortocircuitos en sistemas eléctricos.

Es un dispositivo de seguridad que se inventa para proteger el equipo eléctrico de la corriente excesiva, igual que otros tipos de pequeñas espoletas eléctricas.

La función principal de un fusible de cilindro es proteger los sistemas y la vida humana.

Seguir leyendo¿Qué es el enlace de fusibles fotovoltáicos?> >

Construcción y funcionamiento de una fusa de cilindro

* Tal como su nombre indica, la forma de un fusible cilíndrico se ve como un cilindro. El cuerpo de fusible del cilindro está hecho de cerámica, porcelana o vidrio.

Hay un alambre de cobre delgado o alambre de plata, o una tira de aleación de metal en medio de la mecha. Y también tiene tapa metálica en cada extremo de fusible, que se utilizan como contactos cuando se inserta (en serie) en el circuito eléctrico.

Por lo general, el capuchón de metal está hecho de cobre rojo chapado de níquel o plata – cobre rojo chapado que tiene alta conductividad.20 y fusa de cilindro

* Body de fusible cilíndrico se llena con materiales granulares o en polvo conocidos como rellenos. Hay varios tipos de materiales utilizados como relleno como arena, carbonato de calcio, cuarzo, etc.

* El conductor del alambre delgado está diseñado para fusionarse a una temperatura específica cuando el circuito lleva más de la corriente nominal.

Cuando el cable se fusiona, el circuito se rompe y no fluye corriente. El polvo en el cartucho de fusible condensa y enfría el vapor y apaga el arco allí interrumpiendo la corriente de flujo.

* Las espoletas de cilindros son ampliamente aplicadas en muchos tipos diferentes de equipos eléctricos y electrónicos. No sólo protegen el equipo del peligro, sino que también evitan incendios peligrosos causados por el sobrecalentamiento de los circuitos.20 y Fusa de cilindros.

Una vez que el fusible cilíndrico ha sido sobrecalentado y el alambre se ha fusionado, ya no funciona. Se debe instalar un nuevo fusible para restaurar la corriente a través del circuito. Se reemplazan las espoletas de cilindro dentro de un soporte. Esto se llama portador de fusibles de cartucho, interruptor de fusibles o soporte de fusibles.

¿Cómo seleccionar el tamaño adecuado de la fusa de cilindro?

Mientras que la selección de la fusible adecuada y su tamaño nominal para los aparatos eléctricos se basa en diferentes factores y ambientes. Pero la siguiente fórmula básica muestra cómo elegir el tamaño correcto de la mecha?

Calificación de fusibles = (Power/Voltage) x 1,25

Por ejemplo, tienes que encontrar el tamaño correcto de fusible para el enchufe de dos pines de 10A.

(1000W/230V) x 1,25 = 5,4A

Aplicación de fusa de cilindro

* Fusa cilíndrica de cerámica:

* Gabinete de control industrial;

* Caja de combinadores fotovoltaicos;

* Protección de los instrumentos de medida;

* Protección de transformadores aislados;

* Protección de los detenidos en caso de sobretensión.

* Motor, etc.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

PV Fuse Link,Sistema PV,PV Fuse

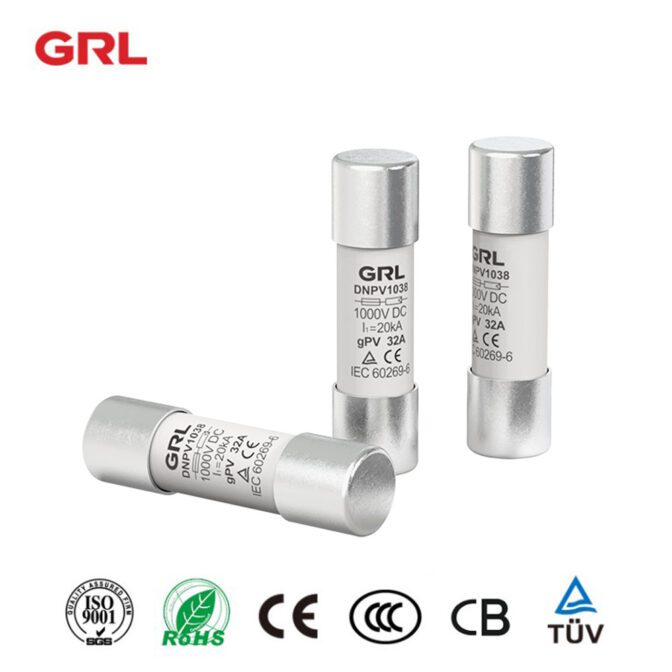

DC1000V enlace de fusible cerámico

DC1000V Parámetros de fusa de cerámica

Artículo del producto DNPV1038
Corriente nominal 2A – 30A
Tensión nominal DC100V
Capacidad de ruptura (Ka) 20kA
Estándar IEC 60269 – 6 GB/T 13539.6
Aplicaciones Sistema solar

¿Cuántos tamaños diferentes de GRL DC1000V enlace de la espoleta cerámica?

En la actualidad hay tamaño 10mm* 38mm.

¿Cómo seleccionar el enlace de fusibles de cerámica para soporte de fusibles?

* Paso 1: Confirmar el portafusibles de tamaño o interruptor de fusible.

* Paso 2: Confirmar el voltaje y el ampere del portafusibles o interruptor de fusible.

* Paso 3: Seleccione el fusible cilíndrico de acuerdo con la tensión y el amperio.

Modelo. Tasados<>Actualidad

(A)

 I2T (A2S) Energía<>Pérdidas
0,8ina 1.0In
& nbsp;

& nbsp;

& nbsp;

& nbsp;

& nbsp;

DNPV1038

 2 1.2 3,3 0,68 1,36
3 3,9 11 0,75 1,42
4 10 27 0,94 1,58
5 18 48 0,98 1,83
6 31 89 1,10 1,84
8 3,1 21 1,13 1,86
10 7,2 68 1,21 2,08
12 16 136 1,38 2,62
15 24 215 1,67 2,95
20 38 392 1,92 3,12
25 71 508 2,1 3,46
30 102 821 2,3 3,78

¿Qué certificados e informes de prueba tiene para el enlace de fusibles de cerámica?

CE, TUV, RoHS, etc.

¿Si el GRL DC1000V espoleta HRC tipo podría coincidir con el soporte de fusible ABB o el soporte de fusible Eaton DC1000V?

Está bien, si el tamaño coincide. GRL DC1000V fusible cilíndrico podría trabajar con ABB u otra marca de soporte de fusibles. Asegúrese de que el portafusibles de corriente continua coincide con el enlace de espoleta de cerámica DC y el portafusibles de corriente alterna coinciden con el enlace de

¿Cómo identificar un buen enlace de fusibles?

(1) Compruebe el tubo de cerámica: GRL seleccione tubo de cerámica de primera clase. Asegúrese de que está en alta resistencia a la compresión y buena resistencia mecánica. · Cerámica de mala calidad es fácil de romper.

Contacto: Hay enlaces de fusibles Cooper Contacts y enlaces de mecha de contacto de latón en el mercado. El cilindro GRL DC se fusiona con los contactos de la fusible de cuchillo de cobre T2, Forge y una vez que se forman.

El cobre T2 tiene menor disipación de potencia y hace el cambio con un aumento de temperatura más bajo. Otro soporte podría usar latón.

(2) Plato: Placa de aluminio hace que la corriente de eddy pequeña, menor potencia disapación que es más línea con el trand de la conservación de la energía.

(3) Sand de sílice: GRL selecciona arena de sílice ya que tiene mayor capacidad de arqueo que la arena común.

Base de fusible,Base de fusible con shell

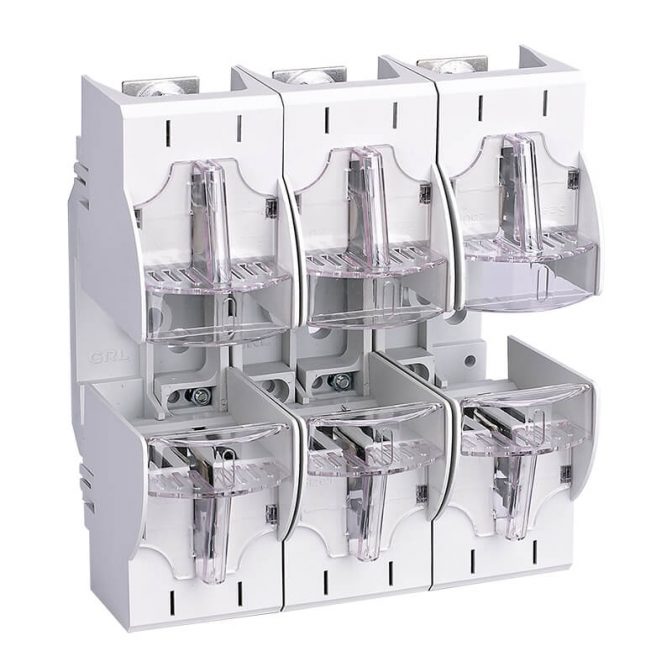

Fase 3 portador de fusibles

3 Parámetros de transporte de fusibles de fase

Artículo del producto DNF1 DNF2 Base fusa
Corriente nominal 100A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar IEC 60269 – 1 IEC 60269 – 2 GB/T 13539.2
Aplicaciones Sistema de control de potencia,

Equipo eléctrico de la industria

¿Qué es un portador de fusibles de fase 3?

3 Transporte de fusibles de fase<>Es el medio que puede transportar fuse. Hay un montón de caja de fusibles.

Los portaaviones varían de perspectivas, estructura, instalación, estándar de prueba, función, material, calidad, marca, etc. El pasaje sólo cubre la información para el portador de fusibles en baja tensión.

¿El material del portador de fusibles de 3 fases?

DNF1 consiste en base, contacto, cubierta y otros componentes.La 3 Fase Fuse Carrier S. está hecho de PA66, pirorretardante nivel V0.Contacto está hecho de cobre T2 con placa de estaño.DNF2 está en la misma estructura con DNF1, pero el material de base está hecho de Galaxic.Por la manera, GRL también puede hacer productos personalizados, por ejemplo, el material de base también puede ser placa de acero para un mejor rendimiento.

¿Cómo elegir el portador de fusibles de fase 3?

3 Fase Fuse Carrier + varía en función del rendimiento, tamaños y calidades.

Después de 5 pasos puede ayudarle a elegir la caja de fusibles derecha.

Paso 1.Asegure qué tipo de soporte de fusibles es necesario.Hay muchas opciones, como portafusibles para fusible de cuchillo NH, portador de fusibles para fusible tipo cuña, portador de fusibles para fusible tipo perno, soporte de fusibles para fusible cilíndrico y así sucesivamente.

Paso 2. Qué amperio y voltaje es el portador de fusibles a barbu. Generalmente hablando, el tamaño de la portaaviones debe coincidir con el tamaño de la espoleta.La corriente máxima del fusible NH00 es de 160 A, la corriente máxima de la espoleta NH1 es 250 A.Maximum corriente de la mecha NH2 es 400 A.Maximum corriente de la espoleta NH3 es de 630 A.

Para el fusible cilíndrico, la corriente máxima de 10×38 fusible es 32 A.Maximum corriente de 14×51 es 63 A.Maximum corriente de 22×58 fusible es 125 A. Entonces tenemos que considerar el voltaje. Usted puede comprobar el voltaje con el proveedor si pueden cumplir.

Paso 3. Coincide con el tamaño de los fusibles y el carro de fusibles. El tamaño del portaaviones es generalmente el mismo con el tamaño de la mecha.

Paso 4. Pole No. Es posible que necesite 1P, 2P, 3P o con N Pole.Sólo dilo con claridad.

Paso 5. Si hay algún otro requisito especial. Tal como material, otros requisitos especiales de rendimiento, etc.

Informe de ensayo y certificados del portador de espoletas de 3 fases

Los certificados autorizados son la mejor prueba de la calidad del producto, como UL, TUV, CE, SAA, etc. UL es generalmente requerido para el mercado de EE.UU., CE es generalmente requerido para el mercado europeo.SAA es para el mercado de Australia. TUV y CE para la base de fusibles están disponibles en GRL.

También tenemos un gran inventario, en caso de demandas urgentes.

Hay más de 40 equipos de prueba en laboratorio de GRL, como prueba de aumento de temperatura, prueba mecánica de vida, máquina de prueba de spray de sal, banco de calibración de interruptores, prueba de dureza de Rockwell, etc. El enfoque GRL se centra en la gestión de control de calidad. Ofrecemos productos calificados al cliente de todo el mundo.

Tenemos un equipo profesional de ventas y después – el equipo de ventas está en línea 24 horas, que responden rápidamente y proporcionan ayuda en cualquier momento.

Póngase en contacto con nosotros para obtener sus propios datos de inicio de sesión únicos! ·[email protected]

Fuse,Serie NT / NH Fuse Link

Enlace de fusible cerámico Lv Hrc

LV Comisión de Derechos Humanos Fusa Cerámica Link

Dibujos de productos

Éste es el diagrama de tamaño de NH00 (2A – 160A) & HRC enlace de fusibles # parámetros, # Excepto el tamaño del enlace de fusible HRC, también tenemos NH1 (40A – 250A), NH2 (80A – 400A) y NH3 + enlace de espoleta cerámica (315A – 630A)

Parámetros de enlace de espoletas cerámicas de LV HRC

Artículo del producto RT16 (NT/NH) Fuse Link
Corriente nominal 2A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar GB/ T13539.2 & IEC60269 – 2
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

¿Qué es un enlace de fusibles de HRC?

El enlace de fusible HRC es un aparato de protección eléctrico. Cuando la corriente excede la calificación para varios milisegundos, se derretirá el metal en el enlace de fusible para desconectar el circuito.Lv HRC Ceramic Fuse Link

¿Cómo funciona un enlace de fusibles de cerámica de LVHRC?

El enlace de fusibles LV HRC se conecta en serie, cuando la corriente está sobrecargada o corta-circuitos, el enlace de fusibles de HRC se derretirá debido a su propio calentamiento, y luego se romperá el circuito. Se aplica ampliamente en el sistema de control de potencia, el equipo eléctrico de la industria como un dispositivo de protección debido a su estructura simple y fácil mantenimiento.

¿El material del enlace de fusibles de cerámica de LVHRC?

El enlace de fusible de la Comisión de Derechos Humanos se compone principalmente de la placa de cubierta, el tapón, el contacto con el cuchillo, el elemento fusible, el relleno y el cuerpo cerámico.

  • Placa de cubierta: GRL adopta una aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.
  • Enchufe: GRL adopta material de nylon de alta resistencia, que es más resistente a la alta temperatura
  • Knifecontact: El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.
  • Elemento de fusible: GRL adopta tiras de cobre de alto rendimiento, y el diseño de diseño de elementos de fusible es más razonable y la capacidad de rotura es más fuerte.
  • Filler: GRL adopta arenas de silica en alta pureza.
  • Cuerpo de fusible: GRL adopta porcelana de alta frecuencia.

¿Cuáles son las aplicaciones del enlace de fusibles de cerámica de LVHRC?

También protege el circuito de los cortocircuitos en el aparato de conmutación HV.

Para la seguridad de las copias de seguridad

Para proteger dispositivos eléctricos como motores, transformadores, automóviles, etc.

Se utiliza en los estatores del motor

¿Cómo elegir un enlace de fusibles correcto?

1.Categoría de uso

2.Cuando seleccione el enlace Fusible de la HRCC, por favor consulte primero el tamaño del cuerpo de fusible, y luego seleccione la corriente.

3. El rendimiento de protección del fusible debe coincidir bien con el rendimiento de sobrecarga del objeto protegido.

4. En el sistema de distribución de energía, la corriente nominal de la espoleta de nivel superior es de 2 ~ 3 veces el enlace de la espoleta de la rama.

5.Para el fusible protector del motor, debe tenerse en cuenta que la influencia de la corriente de arranque del motor. Por lo general, el enlace de fusibles HRC se utiliza como protección de cortocircuito únicamente del motor, y el relé térmico se utilizará para la protección de la sobrecarga.

6. La corriente nominal de la espoleta no debe ser inferior a la corriente nominal del elemento de espoleta; la capacidad de rotura nominal debe ser mayor que la corriente máxima de cortocircuito que pueda ocurrir en el circuito.

¿La ventaja del enlace de fuse de LV HRC producido por GRL?

* Se aclara alto, así como las corrientes de fallas bajas.

* No se deterioran con la edad.

*Proporciona una discriminación fiable.

* El mantenimiento no es necesario

* Más barato que otros dispositivos de interrupción del circuito con la misma calificación.

*Permitir un desempeño coherente

* La operación de fusión es rápida sin ruido y humo

* Fácil de diseñar y muy simple

* Alta capacidad de ruptura

* Easy operation

* Fácil de diseñar y muy simple

* * La característica inversa del tiempo es adecuada para la protección contra sobrecargas

* Los certificados están completos. Tenemos TUV, CCC, CE CB

También tenemos un gran inventario, en caso de demandas urgentes.

Hay más de 40 equipos de prueba en laboratorio de GRL, como prueba de aumento de temperatura, prueba mecánica de vida, máquina de prueba de spray de sal, banco de calibración de interruptores, prueba de dureza de Rockwell, etc. El enfoque GRL se centra en la gestión de control de calidad. Ofrecemos productos calificados al cliente de todo el mundo.

Tenemos un equipo profesional de ventas y después – el equipo de ventas está en línea 24 horas, que responden rápidamente y proporcionan ayuda en cualquier momento.

Póngase en contacto con nosotros para obtener sus propios datos de inicio de sesión únicos! ·[email protected]

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl&gt;Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

PV Fuse Link,Sistema PV,PV Fuse

DC1500V enlace de fusible

Par ám et ros de en lace de fus ible DC 15 00 V

Item de producto D NP V 10 85
R ating Current 2 A – 25 A
Vol tage nominal DC 15 00 V
C apac idad de rup tura (k A) 20 k A
Est ánd ar I EC 60 26 9 – 6 GB / T 13 53 9. 6
Ap lica ciones Sistema solar

¿ Cu ál es la definición de fus ible DC ?

El en lace de fus ible de CC fot ov olta ico se aplica principalmente en el sistema solar fot ov olta ico , utilizado para proteger los pane les de células so lares . DC 1000 V y DC 15 00 V . Cuando se inspe ccion an y anali zan los componentes de falla , el en lace de fus ible de volta je de CC no tiene ningún efecto sobre otros componentes de trabajo .
El dia gr ama de tamaño es el siguiente :

¿ Cómo eleg ir el fus ible DC para el sop orte de fus ibles ?

* Paso 1: Con fir me el tamaño del sop orte de fus ibles o el interrup tor de fus ibles .

* Paso 2: Con fir me el volta je y el am peri o del sop orte de fus ibles o del interrup tor de fus ibles .

* Paso 3: Sele cci one el en lace de fus ible DC de acuerdo con el volta je y el am peri o .

Mod elo .

R ating actual

（A .）

 I 2 T (A 2 S) Pot encia P ér dida
0.8In 1.0In










D NP V 10 85

 2 4 8 1.0 2.0
3 6 11 1.1 2.1
4 8 14 1.2 2.2
5 11 22 1.4 2.4
6 15 30 1.5 2.6
8 9 35 1.8 3.0
10 10 98 2.2 3.5
12 12 120 2.5 3.8
15 14 170 3.0 4.8
20 34 400 3.5 6.2
25 65 550 4.0 7.2

¿ Qué certific ados e informe de prueba tiene para el fus ible DC ?

CE , TU V , Ro H s , etc .

Base de fusible,Base de fusible con shell

Cartucho de fusible de 160 Amp

Parámetros del soporte de fusibles de 160 y cartuchos

Artículo del producto DNF1 (00 – 3), DNF2 (00 – 3)
Corriente nominal 160A – 630A
Voltaje calificado 500VAC/690VAC/400VDC
Capacidad de ruptura (Ka) 120kA (500VAC)/ 50kA (690VAC) / 100kA (440VDC)
Estándar IEC 60269 – 1, IEC 60269 – 2, GB/T 13539.2
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

¿Qué es un soporte de fusible de cartucho?

Un soporte de fusible de cartucho es un accesorio para el equipo de fusibles. Es necesario integrar espoletas que no pueden ser colocadas directamente en el camino conductor debido a su forma y tamaño.

La función de un soporte de caja de fusibles es integrar las espoletas de forma segura en los circuitos eléctricos, garantizar una trayectoria de corriente robusta (la tensión no se arrastra a otros componentes). Al mismo tiempo, proporciona un método para reemplazar las espoletas una vez que gestionan los eventos actuales como se pretendía.

¿Cómo funciona un soporte de fusible de cartucho?

El soporte de fusible de cartucho (un tipo de accesorio de fusible) acepta la potencia entrante. Al mismo tiempo, ayuda al dispositivo que lo pasa a través de la mecha de la manera más eficiente posible.

Al hacerlo, existe la posibilidad de que se incorporen características adicionales en el producto para proporcionar funcionalidad adicional que sea beneficiosa para el OEM o para el usuario final del ensamblaje.

Algunos componentes comunes de los accesorios de fusibles pueden definirse de la siguiente manera:

    • Los terminales son responsables tanto de aceptar la corriente del circuito en el accesorio de fusible como de devolverla al circuito.
    • Los contactos son responsables de involucrarse con la mecha para entregar corriente hacia y desde la mecha, a menudo en forma de un clip o un párpado.
    • Se pueden encontrar componentes adicionales en varios soportes de fusibles, pero dependen del tipo de producto.

¿Qué tipos de fusibles están disponibles para mi fusible?

Con una cubierta protectora o no, los portafusibles GRL se dividen en tres categorías según el número de fases y el método de fijación de espoletas.

Estos soportes de fusibles de cartucho & tipos # son los siguientes:

Frases 1p/2P/3P
Método de fijación de espoletas Cartucho Fuse Holder & Fuse Box Holder
Protección Con dispositivo de protección táctil

N polo con capacidad de rotura sin dispositivo de protección táctil.

Los principales parámetros actuales de nuestro fusible son:

  • Soporte de fusibles de 160 y cartuchos
  • Soporte de fusibles de 250 y cartuchos
  • Soporte de fusibles de 400 ampamps
  • Soporte de fusibles de 630 y cartuchos

¿Cuáles son los estándares que rigen el soporte de fusibles de cartucho?

UL e IEC son las dos normas primarias que rigen los soportes de fusibles. Para los soportes electrónicos de fusibles, UL sólo ofrece reconocimiento UL. Los órganos rectores de terceros, como VDE o Semko, pueden certificar los titulares de fusibles con arreglo a la norma IEC.

Dependiendo de si el montaje final está persiguiendo una certificación de terceros, como UL o VDE, un soporte de caja de fusibles evaluado y certificado a cualquiera de estos estándares puede ayudar a apoyar la certificación de montaje final. Sin embargo, las certificaciones de terceros no pueden requerir.

A medida que la GRL lleva a cabo actividades en todo el mundo, nos comprometemos a mejorar nuestros productos para cumplir los mandatos ambientales gubernamentales mundiales actualmente en vigor. GRL se ha comprometido a eliminar materiales peligrosos en nuestros productos independientemente de su aplicación o mercado. Hemos iniciado una revisión completa de los productos de la serie NT para sustituir materiales no peligrosos en su construcción siempre que sea posible.

La mayoría de los soportes de fusibles de GRL son compatibles con RoHS. Ofrecemos una herramienta para el estado de cumplimiento de RoHS y certificados. Algunos portafusibles legados pueden no ser incluidos como compatibles con RoHS dentro de la herramienta y, como tal, usted podría ponerse en contacto con nosotros para obtener más información.

¿Cómo instalar el soporte de fusibles de cartucho en el cable de alimentación?

  • Corta la energía primero.
  • A continuación, seleccione el soporte de fusibles adecuado de acuerdo con la tensión de alimentación
  • Conectar correctamente la línea al terminal del soporte de la caja de fusibles
  • A continuación, fijar el soporte de la espoleta en la línea de energía
  • Asegúrese de reconectar la potencia después de la instalación

Si tiene alguna pregunta, por favor.Póngase en contacto con el equipo de GRLInmediatamente y nos pondremos en contacto con usted en un plazo de 24 horas.

Fuse Switch Disconnector,DNH1

250 Amp 3 Fase Desconector

¿Cuál es la función del desconector del interruptor de fusibles?

El desconector del interruptor de fusible es un dispositivo que se utiliza para hacer el circuito, transportar la corriente nominal y romper el circuito. · Cuando la corriente supera la corriente nominal o la corriente corta se produce, el enlace de fusible se rompe inmediatamente, de esa manera el interruptor de fusible protege los componentes de trabajo.

Normalmente, la tensión nominal del interruptor de fusibles es AC415V/690V, batiampere hasta 630A.

¿Cuáles son los tamaños del desconector del interruptor de fusibles?

Desconector de interruptores de fusible Hay tipo horizontal y vertical. Llamamos conmutador de fusibles de tipo Hamilton como fusible – interruptor – disconector directamente.

Hay un interruptor de fusibles de tamaño 00 160A, un interruptor de fusibles de 1 250A, un interruptor de fusibles de 2 400A y un interruptor de fusible 3 630A.

El disconector de interruptor de fusible de fase 250A 3 es uno de los tamaños más populares ampliamente aplicado en varios paneles de distribución de baja tensión y paneles de condensador.

250A Conmutador de fusibles de fase, interruptores de desconexión de Pramaters.

Orden No.Description

Descripción de la estructura Fusa adecuada Instalación Tipo No. Orden No.
Sistema de salida superior 1 Colgando DNH1 – 250/31g DN31131
Sistema de salida superior, 1 set 1no + 1NCauxiliar contacto 1 Colgando DNH1 – 250/31g DN31141
Top system2sets 1no + 1NCauxiliar DNH1 – 250/31Gcontacto 1 Colgando DNH1 – 250/31g DN31151
Sistema de salida inferior 1 Colgando DNH1 – 250/31g DN31161
Sistema de salida inferior, 1set 1no + 1NC.auxiliarv contacto 1 Colgando DNH1 – 250/31g DN31171
Sistema de salida inferior, 2sets 1no + 1NC, contacto auxiliar 1 Colgando DNH1 – 250/31g DN31181

Parámetro

Con la Fusa Voitaje operativo calificado Ue V AC380 AC660
Corriente operacional nominal Le A 250 200
Corriente térmica convencional Ith A 250 200
Corriente de cortocircuito condicional nominal Ka 100 50
Tensión nominal de aislamiento UI V 800
Impulso nominal resiste el voitaje Uimp@item: inlistbox KV 8
Categoría de utilización Ac – 23B
Ac – 22B
Ac – 21B
Ac – 20B
Tiempos de resistencia eléctrica Tiempos 200

¿Cuál es la diferencia entre el interruptor de fusible montado en busbar y el interruptor de fusible montado fijo?

GRL Conmutador de fusibles DNH1 de último diseño, cada tamaño tiene tanto tipo montado en barra de bus y tipo fijo montado. Tome el interruptor de fusibles 250A como ejemplo.Busbar modelo de tipo no montado. Es DNH1 – 250/31g, y modelo fijo de tipo no. Es DNH1 – 250/30g.

En comparación con el interruptor de tipo fijo, el interruptor de tipo de busbar hay un tablero de instalación en la parte posterior del interruptor.Es especial para la instalación, no hay necesidad de perforar agujeros de instalación en la barra de bus, sólo colgar el interruptor en la barra del bus y fastern que es suficiente. Al instalar el interruptor de tipo fijo, debemos perforar agujeros en la barra del bus por adelantado, luego utilizar perno fijar el interruptor en la barra del bus.

La instalación del interruptor de fusibles de tipo Bubar es más conveniente.

Haga clic para ver grlDNH7 – 160· Producto > >

¿Proporcionas soluciones de interruptor de fusibles de 250A del sistema de barras de bus?

GRL no sólo es un fabricante de interruptores de fusibles y enlaces de fusibles, sino que también proporcionamos varias soluciones de sistema de barra de fusibles.
