Fuse Switch Disconnector,DNH1

Interruptor de desconexión de 3 fases

3 Fase Desconectar interruptores básicos Introducción básica:

El interruptor de desconexión fusionado de 3 fases producido porGRL CompanyUsualmente se refiere al interruptor de fusibles no exteriores. El interruptor de fusible AC se utiliza comúnmente en el campo de energía eléctrica.

El interruptor de potencia ac con fusible se conoce colectivamente como la unidad de fusible del interruptor de 3 fases, o puede ser 3 fase única El interruptor de desconexión fusionado se combina en un 3PnhDesconector de interruptor de fusible.

Conmutador de desconexión fusionado de tensión común 48v, interruptor de desconexión fusionado de 480V, interruptor de desconexión fusionado 240v, interruptor de desconexión fusionado de 500V, interruptor de desconexión fusionado 600V, interruptor de desconexión fusionado de 690v, interruptor de desconexión fusionado 800v.

3 Phase Fused Disconnect Switch

Descripción del producto:

Este tipo de interruptor eléctrico fusionado es un interruptor de desconexión fusionado de 3 fases, modelo DNH1G. Se utiliza junto con las espoletas de la serie NH, por lo que se llama comúnmentenhDesconector de interruptor de fusible, y también se puede llamar interruptor de fusible de hoja con un cuchillo de aislamiento.
Este switch de fusible μ producido por GRL tiene una apariencia única, diferentes especificaciones de corriente, y diferentes materiales. El material principal de la cáscara esPA66Resistencia V0, PC, DMC, composición. Las partes de cobre están hechas de cobre rojo.

3 Phase Fused Disconnect Switch

Read on: → Conmutador de desconexión fusionado de fase 3

Parámetros del producto:DNH1 – 160/30g

Ayuda de selección.

Descripción de la estructura Coincide con la mecha Método de montaje Modelo de producto Tema No.
Tipo normal 00 Tipo fijo DNH1 – 160/30g DN31001
Con contacto auxiliar 1no + 1NC 00 Tipo fijo DNH1 – 160/30g DN31011

Descripción del parámetro

Con fusible Tensión nominal Ue V AC380 AC660
Corriente nominal Es decir, A 160 100
Corriente térmica convencional Ith A 160 100
Calificación corta – tiempo de resistencia a la corriente Ka 100 50
Tensión nominal de aislamiento UI V 800
Impulso nominal de resistencia a la tensión Uimp@item: inlistbox KV 8
Categoría de utilización Ac – 23B
Ac – 22B
Ac – 21B
Ac – 20B
Tiempos de resistencia eléctrica Tiempos 200

3 Phase Fused Disconnect Switch160

Leer GRL 3 Conmutador de desconectado de faseTipo de barra de bus DNH1 – 160/31g

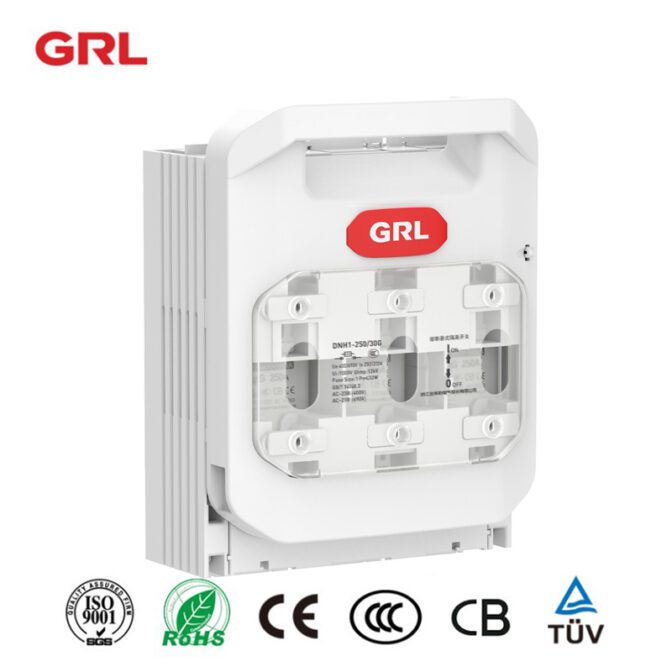

Parámetros del producto: DNH1 – 250/30g

Ayuda de selección.

Descripción de la estructura Coincide con la mecha Método de montaje Modelo de producto Tema No.
Tipo normal

1

 Tipo fijo DNH1 – 250/30g DN31101
Con contacto auxiliar 1no + 1NC

1

 Tipo fijo DNH1 – 250/30g DN31111
Con 2 (1no + 1NC contactor auxiliar)

1

 Tipo fijo DNH1 – 250/30g DN31121

Descripción del parámetro

Con fusible Tensión nominal Ue V AC380 AC660
Corriente nominal Es decir, A 250 200
Corriente térmica convencional Ith A 250 200
Calificación corta – tiempo de resistencia a la corriente Ka 100 50
Tensión nominal de aislamiento UI V 800
Impulso nominal de resistencia a la tensión Uimp@item: inlistbox KV 8
Categoría de utilización Ac – 23B
Ac – 22B
Ac – 21B
Ac – 20B
Tiempos de resistencia eléctrica Tiempos 200

& nbsp;

3 Phase Fused Disconnect Switch250

Leer GRL 3 Conmutador de desconectado de faseTipo de barra de bus DNH1 – 250/31g

Parámetros del producto: DNH1 – 400/30g

Ayuda de selección.

Descripción de la estructura Coincide con la mecha Método de montaje Modelo de producto Tema No.
Tipo normal

2

 Tipo fijo DNH1 – 400/30g DN31201
Con contacto auxiliar 1no + 1NC

2

 Tipo fijo DNH1 – 400/30g DN31211
Con 2 (1no + 1NC contactor auxiliar)

2

 Tipo fijo DNH1 – 400/30g DN31221

Descripción del parámetro

Con fusible Tensión nominal Ue V AC380
Corriente nominal Es decir, A 400
Corriente térmica convencional Ith A 400
Calificación corta – tiempo de resistencia a la corriente Ka 50
Tensión nominal de aislamiento UI V 690
Impulso nominal de resistencia a la tensión Uimp@item: inlistbox KV 12
Categoría de utilización Ac – 23B
Ac – 22B
Ac – 21B
Ac – 20B
Tiempos de resistencia eléctrica Tiempos 200

3 Phase Fused Disconnect Switch400

Leer GRL 3 Conmutador de desconectado de faseTipo de barra de bus DNH1 – 400/31g

Parámetros del producto: DNH1 – 630/30g

Ayuda de selección.

Descripción de la estructura Coincide con la mecha Método de montaje Modelo de producto Tema No.
Tipo normal

3

 Tipo fijo DNH1 – 630/30g DN31301
Con contacto auxiliar 1no + 1NC

3

 Tipo fijo DNH1 – 630/30g DN31311
Con 2 (1no + 1NC contactor auxiliar)

3

 Tipo fijo DNH1 – 630/30g DN31321

Descripción del parámetro

Con fusible Tensión nominal Ue V AC380
Corriente nominal Es decir, A 630
Corriente térmica convencional Ith A 630
Calificación corta – tiempo de resistencia a la corriente Ka 50
Tensión nominal de aislamiento UI V 690
Impulso nominal de resistencia a la tensión Uimp@item: inlistbox KV 12
Categoría de utilización Ac – 23B
Ac – 22B
Ac – 21B
Ac – 20B
Tiempos de resistencia eléctrica Tiempos 200

& nbsp;

Leer GRL 3 Conmutador de desconectado de faseTipo de barra de bus DNH1 – 630/31g

Capacidad de apoyar:

Capacidad de apoyar:50000 PC/sets al mes

Conmutador de desconexión de 15 y fusionado, interruptor de desconexión de 20 y fusionado, interruptor de desconexión de 30 y fusibles,

Interruptor de desconexión de 60 & fusibles, interruptor de desconexión de 100 & fusión, interruptor de desconexión de 200 y fusionado,

Conmutador de desconexión de 250 & fusibles, interruptor de desconexión de 400 y fusionado, interruptor de desconexión de 600 y fusionado,

Conmutador de desconexión de 630 y fusionado, interruptor de desconexión de 800 & fusibles, interruptor de desconectado fusionado 1000a,

Conmutador de desconexión de 1600 y fusionado, interruptor de desconexión de 1200 y fusionado, interruptor de desconexión de 2000 y fusionado

DNH1G exploded view

Obtener la última GRL NH Fusible Disconector Disconector Product cataloge ahora

3 Fase Desconectar interruptores desconexión Detalles de empaquetado internacional Carton + Palet

16A interruptor fundido, 20a interruptor fusionado, 30a interruptor de desconexión fusionado, 100A interruptor de desconexión fusionado, 160a interruptor de desconexión fusionado 18pcs/carton

125a Interruptor de desconexión fusionado, Interruptor de desconexión fusionado de 200A, interruptor de desconexión fusionado de 250a, interruptor de fusible de 250a, 6PCS/carton

Conmutador de desconexión de 400 & fusibles, interruptor de desconexión de 630 y fusionado, interruptor de desconexión de 800 & fusionado 4PCS/ Carton

3 Phase Fused Disconnect Switch box

3 Phase Fused Disconnect Switch carton

3 Conmutador de desconexión fusionado de fase se divide en instalación fija e instalación de busbar

Nuevo desarrollo con funciones electrónicas. Al mismo tiempo, hay dos tipos de métodos de cableado, uno puede ser conectado por pernos tradicionales, y el otro puede ser conectado por clips.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales como IEC 60947-3 y DN60269-2.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales tales como IEC 60947-3.

Leer artículo GRL sobre<>¿Qué es un interruptor de desconexión fusionado¿Por qué?

3 Tipo de interruptor de desconexión fusionado de faseDNH1G:Se puede equipar con accesorios de microswitch, función de bloqueo, función de detección de fusibles y función de control remoto.

& nbsp;

& nbsp;

& nbsp;

& nbsp;

Interruptor de desconexión de 600 V fusionado Interruptor de desconexión de 200 y fusionado

DNH1G

DNH1

3 Tipo de interruptor de desconexión fusionado de faseDNH1:Tiene la función de bloqueo, accesorios de microswitch, y no hay controlador de detección de fusibles, por lo que no puede llevar a cabo la función de control remoto.

& nbsp;

& nbsp;

& nbsp;

& nbsp;

600V Interruptor desconectado fusionado Interruptor de desconexión 250 y fusionado

3 Phase Fused Disconnect Switch Fuse disconnect switch type DNH7: it can be equipped with microswitch accessories and has no locking function.

Haga clic para ver grlDNH7-160· Producto > >

& nbsp;

& nbsp;

& nbsp;

600v fused disconnect switch 400 amp fused disconnect switch

DNH7

3 Phase Fused Disconnect Switch wiring

DNH1G: matching terminal 160A M8 bolt, 250a-400a M10 bolt, 630A M12 bolt, bolt 8.8 grade

DNH1: matching terminal 160A M8 bolt, 250a-400a M10 bolt, 630A M12 bolt, bolt 8.8 grade

DNH7: matching terminal 160A M8 bolt, 250a-400a M10 bolt, 630A M12 bolt, bolt 8.8 grade

DNH1G: matching cable square number 160A 16-70 mm², 250A -400a 25-150 mm², 630A 25-240 mm²

DNH1: matching cable square number 160A 16-70 mm², 250A -400a 25-150 mm², 630A 25-240 mm²

DNH7: matching cable square number 160A 16-70 mm², 250A -400a 25-150 mm², 630A 25-240 mm²

3 Phase Fused Disconnect Switch clamp

600v fused disconnect switch 600 amp fused disconnect switch

DNH1G switch type fuse : 100 amp fused disconnect switch,200 amp fused disconnect switch, 250 amp fused disconnect switch,400 amp fused disconnect switch, 600 amp fused disconnect switch,800 amp fused disconnect switch

DNH1 switch type fuse : 60 amp fused disconnect switch, 100 amp fused disconnect switch, 200 amp fused disconnect switch,400 amp fused disconnect switch, 630 amp fused disconnect switch。

DNH7 switch type fuse : 160 amp fused disconnect switch,250 amp fused disconnect switch, 400 amp fused disconnect switch,630 amp fused disconnect switch, 800 amp fused disconnect switch

3 Phase Fused Disconnect Switch 3AND1

600V Interruptor de desconexión fusionado Interruptor de desconexión 800 y fusionado

Fused electrical switch selection principle of fuse:

Fuse NH00 matching specifications 100A fused disconnect switch, 125A fused disconnect switch, 160A fused disconnect switch
Fuse NH1 matching specifications 200A fused disconnect switch, 250A fused disconnect switch and 250A fuse switch
Fuse NH2 matching specification 400 amp fused disconnect switch
Fuse NH3 matching specifications 630 amp fused disconnect switch, 800 amp fused disconnect switch

Note: the selection principle of isolating knife is consistent with the fuse standard.

FUSE LINK 2NT FUSE LINK

certificate

customer visit

3 Phase Fused Disconnect Switch workshop

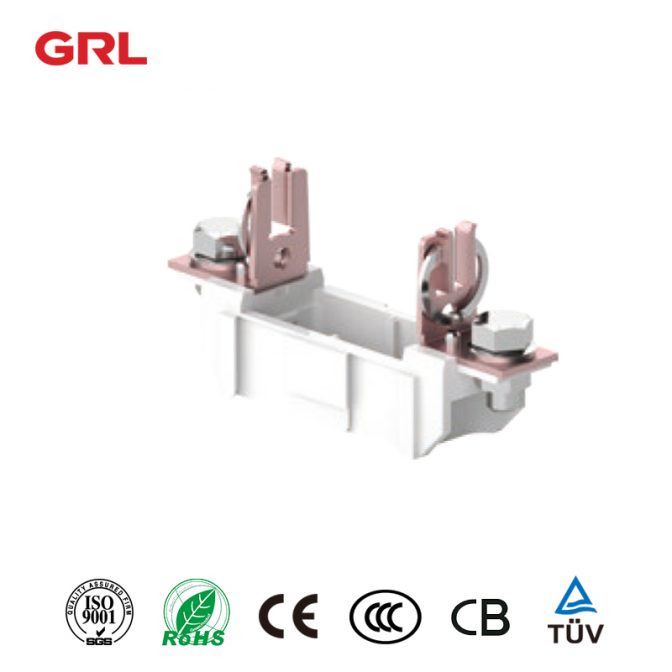

Fuse Holder,Soporte de fusible 22 * 58 (10A - 125A)

Fusible GRL y soporte de fusible 125A RT18 – 125 tamaño de fusible 22 * 58

Fusibles y soportes de fusible RT18 – 125 Tamaño de fusible 22*58 1P

Fuse and fuse holder

Fusible y soporte de fusible RT18 – 125 Fusible Talle 22*58 1P+N

in line fuse holder-2

Fusión y soporte de fusibles RT18 – 125 Tamaño de fusible 22*58 2P

in line fuse holder-3

Fusibles y soportes de fusible RT18 – 125 Tamaño de fusible 22*58 3P

in line fuse holder-4

Fusible y soporte de fusible RT18 – 125 Fusible Talle 22*58 3P+N

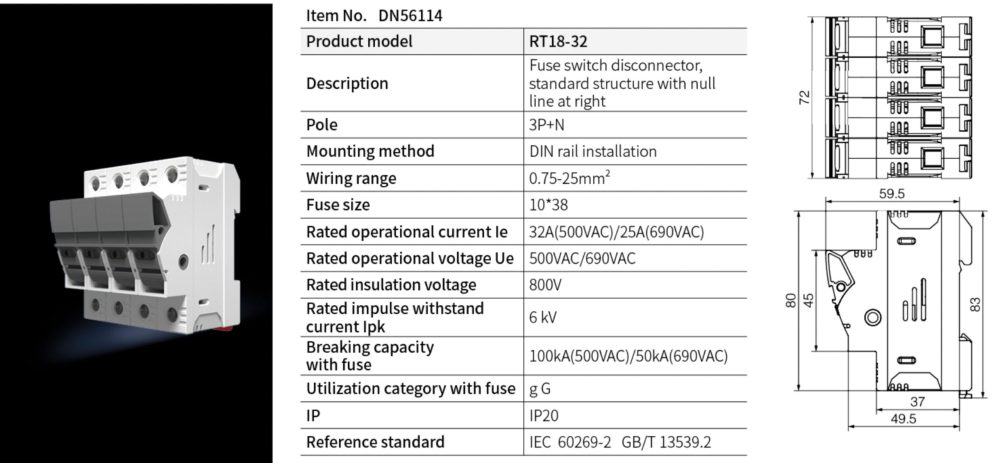

in line fuse holder-5

¿Qué es un soporte modular de fusibles?

Un soporte modular de fusibles es un tipo de soporte de fusibles diseñado para ser instalado en recintos eléctricos modulares o tableros de distribución. Ofrece una solución cómoda y flexible para la incorporación de espoletas en sistemas eléctricos.

He aquí algunas características y características clave de los soportes modulares de fusibles:

1.Designo Modular: Los portafusibles modulares se diseñan normalmente para adaptarse a los recintos modulares normalizados o a las juntas de distribución. Tienen un factor de forma compacto y estandarizado, lo que permite una fácil integración e instalación junto a otros componentes modulares como interruptores, interruptores u otros dispositivos eléctricos.

2.Opciones de montaje: los soportes modulares de fusibles pueden montarse en barandillas, que se utilizan comúnmente en instalaciones eléctricas modulares. La función de montaje del carril din permite una instalación rápida y segura sin necesidad de hardware de montaje adicional.

3.Posiciones de fusibles múltiples: modularesSoportes de fusiblesA menudo proporcionan múltiples posiciones de espoleta, lo que permite la instalación de múltiples espoletas en una sola carcasa. Esto permite la protección de múltiples circuitos o dispositivos dentro de un solo recinto.

4. Modulos de fuse removable: Los módulos de fusibles dentro del soporte modular de la espoleta suelen ser removibles. Esto permite un fácil reemplazo de espoletas cuando sea necesario, sin necesidad de retirar todo el soporte de la espoleta del recinto. Los módulos de fusibles desmontables a menudo tienen un chasquido -enchufe- en el diseño para una instalación y eliminación convenientes.

5.Conexiones eléctricas: los portafusibles modulares proporcionan conexiones eléctricas para los fusibles. Las conexiones pueden incluir terminales de tornillos, terminales de muelle u otros tipos de conectores, dependiendo del diseño específico. Estas conexiones garantizan un contacto eléctrico adecuado y la retención segura de la espoleta dentro del soporte.

6. Protección e identificación de fusibles: los portafusibles modulares suelen incorporar características para proteger los fusibles de contacto accidental o manipulación.

Además, pueden incluir opciones de etiquetado o marcado para identificar el rating de fusibles o el circuito que protege, facilitando su fácil identificación y mantenimiento.

Los soportes modulares de fusibles ofrecen flexibilidad y versatilidad en el diseño y configuración de sistemas eléctricos. Su naturaleza modular permite una fácil expansión o modificación de la configuración de distribución eléctrica según sea necesario. Se utilizan comúnmente en aplicaciones residenciales, comerciales e industriales en las que se emplean recintos modulares o juntas de distribución.

Es importante seleccionar portafusibles modulares que sean compatibles con el tipo de fusibles, las calificaciones de corriente y las especificaciones eléctricas requeridas para la aplicación específica.

Adherirse a los códigos y normas eléctricos pertinentes es crucial al seleccionar e instalar los portafusibles modulares para garantizar una funcionalidad y una seguridad adecuadas.

Haga clic para verGrupo GrlInicio > >

Haga clic para verFusibles y soportes de fusiblesProducto > >

Haga clic para verEnlace de fusibles· Producto > >

Fuse Holder,Soporte de fusible 14 * 51 (2A - 63A)

Soporte de fusibles de clase GRL cc RT18-63 tamaño de fusible 14 * 51

Portafusibles de clase cc RT18 – 63 talla de fusible 14* 51 1P

class cc fuse holder

Portafusibles de clase cc RT18 – 63 talla de fusible 14* 51 1P + N

Amp fuse holder-2

Portafusibles de clase cc RT18 – 63 talla de fusibles 14*51 2P

Amp fuse holder-3

Portafusibles de clase cc RT18 – 63 talla de fusible 14* 51 3P

Amp fuse holder-4

Portafusibles de clase cc RT18 – 63 talla de fusible 14* 51 3P + N

Amp fuse holder-5

¿Por qué necesito un fusible?

Los fusibles desempeñan un papel crucial en los sistemas eléctricos al proporcionar protección contra las condiciones de sobrecorriente. Estas son las principales razones por las que necesitas un fusible:

1. Protección de sobrecorriente: Un fusible actúa como un dispositivo protector que limita la cantidad de corriente que fluye a través de un circuito eléctrico. En caso de una situación de sobrecorriente, como un cortocircuito o una carga excesiva, el fusible «volará» o se derretirá, interrumpiendo el flujo de corriente.

Esto ayuda a prevenir daños en los componentes del circuito, el equipo y el cableado, y reduce el riesgo de incendios eléctricos o peligros.

2. Seguridad del circuito: las espoletas contribuyen a la seguridad de los sistemas eléctricos al evitar que la corriente excesiva fluya a través de un circuito.

Cuando se produce una falla, la mecha interrumpe rápidamente la corriente, aislando el circuito afectado y reduciendo el potencial de choque eléctrico o daño a las personas y propiedades.

3.Protección de los componentes sensibles: las espoletas protegen los componentes sensibles dentro de un sistema eléctrico.Portafusibles de ampolla

Al limitar la corriente a un nivel seguro, las espoletas ayudan a proteger los dispositivos electrónicos, motores, electrodomésticos y otros equipos eléctricos de los daños causados por las condiciones de sobrecorriente.

4. Prevención de incendios: Los circuitos sobrecargados o de cortocircuito pueden generar calor excesivo, lo que puede provocar incendios eléctricos. Las espoletas desempeñan un papel fundamental en la prevención de incendios al interrumpir el flujo de corriente cuando supera los límites seguros. Esto ayuda a prevenir el sobrecalentamiento e ignición de cables y otros materiales inflamables.

5.Troubling and Fault Identification: Las espoletas actúan como indicadores de fallas o problemas dentro de un circuito eléctrico. Cuando explota un fusible, te alerta sobre la presencia de un problema que hay que abordar. Esto permite facilitar la solución de problemas y la identificación del componente o cableado defectuosos.

En general, las espoletas son un componente esencial de los sistemas eléctricos, ya que proporcionan un medio fiable y económico para proteger los circuitos, los equipos y las personas de los peligros de una corriente excesiva.

Al interrumpir rápidamente el flujo de corriente en condiciones anormales, las espoletas ayudan a garantizar el funcionamiento seguro y eficiente de los sistemas eléctricos.

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de fusibles de clase ccProducto > >

Haga clic para verEnlace de fusibles· Producto > >

Sistema de busbar de 60 mm,Cover

Busbar Cover en el sistema de energía

La cubierta de barra de bus en el sistema de energía es un componente importante en cualquier sistema de energía. Protege la barra de bus y ayuda a mantener el sistema funcionando sin problemas. Al mantener las barras de bus cubiertas, evita los posibles problemas que pueden surgir si las barras de bus están expuestas.

por DN53244

Cobertura de barra de bus: 12 – 30 × 5mm2

DN53244 Cover

por DN53245

Cobertura de barra de bus: 12 – 30 × 5mm2

DN53245 Busbar Cover

El DN53020

Cobertura de barra de bus: 12 – 30 × 5mm2

DN53020 Busbar Cover

DN53252 por

Cobertura de barra de bus: 12 – 30 × 5mm2

DN53252 Busbar Cover

Busbar Cover in Power System se utiliza para la protección de aislamiento en los sistemas de barras de bus. Está hecho de PVC con barras de bus de cobre planas de 12 – 30 × 5 mm. Es fácil de aplicar y quitar, y puede personalizarlo para satisfacer sus necesidades específicas. Para más información o para hacer un pedido, por favor envíe un correo electrónico a [email protected].

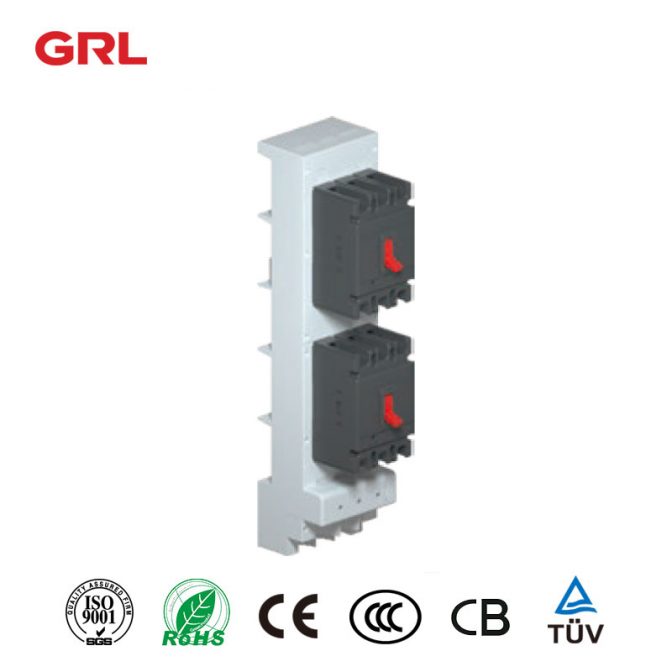

Módulo de cableado 30mm,Sistema Busbar de 40 mm,Módulo de cableado 40mm,Sistema de busbar de 60 mm,Módulo de cableado 60mm,Sistema de busbar de 185 mm,Módulo de cableado 185mm,Sistema de busbar de 100 mm,Módulo de cableado 100mm

400A – 630A, Sistema eléctrico de barra de bus, Módulo de conexión de cable

400a – 630A, sistema eléctrico de busbar, módulo de conexión por cable es un sistema eléctrico que utiliza barras de bus para conectar cables. El sistema se utiliza para transmitir y distribuir electricidad de manera segura y eficiente, lo que aumenta considerablemente la eficiencia del sistema. También está diseñado para proporcionar protección contra choque eléctrico y cortocircuitos.

DN54100

Sistema eléctrico de busbar

Módulo de conexión por cable

400a 120 – 240 mm2

Busbar Electrical System 1

DN54101

Módulo de conexión por cable

630A 150 – 300 mm2

3 Phase Busbar System 6

DN54185

Módulo de conexión por cable

400a 120 – 240 mm2

3 Phase Busbar System 7

DN54186

Módulo de conexión por cable

630A 150 – 300 mm2

3 Phase Busbar System 8

DN54187

Módulo de conexión por cable

400a 150 – 300 mm2

3 Phase Busbar System 9

DN54188

Módulo de conexión por cable

630A 150 – 300 mm2

3 Phase Busbar System 10

400a – 630A Los sistemas eléctricos de barra de autobuses son ideales para una variedad de aplicaciones industriales. Con una tensión nominal de 690V y diferentes ratings de corriente, el sistema se puede utilizar para alimentar una amplia variedad de equipos y máquinas. Construido – En módulos de conexión por cable se conectan fácilmente a los cables y cables existentes, mientras que la construcción robusta garantiza un funcionamiento seguro y fiable.

El sistema eléctrico 400A – 630A de GRL es una opción versátil, fácil de instalar con una calificación de hasta 690V. El sistema se puede utilizar con barras de cobre planas de 15 mm, 20 mm, 25 mm o 30 × 5 mm de espesor, por lo que es una excelente elección para muchas aplicaciones diferentes.

Sistema Busbar de 40 mm,Soporte de busbar 40mm,Sistema de busbar de 60 mm,Soporte de busbar 60mm,Sistema de busbar de 185 mm,Soporte de busbar 185mm,Soporte de busbar 100mm

Tipos de sistema de barras de bus, soporte de bus de mercado

El sistema de tronco de barra de bus ofrece una amplia gama de soluciones de transmisión de potencia que están hechas de materiales de alta calidad con un acabado excelente. Cumplen con todos los requisitos de seguridad y son fáciles de instalar y utilizar. Son ideales tanto para aplicaciones interiores como exteriores.

Tipos de sistema de barras de bus, soporte de bus de mercado DN64935

Soporte de bus de mercado DN64936

Soporte de bus de mercado DN64937

Soporte de bus de mercado DN64938

Soporte de bus de mercado DN64939

Sistema Busbar de 40 mm,Soporte de busbar 40mm,Sistema de busbar de 60 mm,Soporte de busbar 60mm,Sistema de busbar de 185 mm,Soporte de busbar 185mm,Soporte de busbar 100mm

Busbar Trunking System, soporte de bus de mercado

El sistema de tronco de barra de bus está hecho de aluminio, poliamida reforzada con fibra de vidrio, acero para durabilidad y uso duradero. Tiene una corriente nominal de uso típico de 400 – 4500A y un voltaje de trabajo máximo de 1000VAC, 1500VDC.

La temperatura de funcionamiento es de -40 ~ 130 ° C y la calificación de inflamabilidad es UL94V-0. El número de barras de bus por fase es 1 – 2, 1 – 4 y el ancho del bus es de 30 – 125mm, 30 – 120mm. El espesor de la barra de bus es de 5mm, 10mm y el peso del producto es de 0,94kg, 0,9kg, 0,8kg.

DNN64926

DNN64927

DNN64931

DNN64932

DNN64935

Sistema Busbar de 30 mm,Conexión de módulos,Sistema de busbar de 60 mm

630A – 800A, Sistema de barra de bus eléctrica, Módulo de conexión

El Módulo de Conexión del Sistema de Barras Eléctricas 630A – 800A está diseñado para su uso con sistemas de barras de bus de clase 630A y clase 800A. Este módulo proporciona una manera conveniente de conectar dos sistemas de busbar juntos, lo que resulta en un sistema eléctrico más eficiente y eficaz.

El módulo es fácil de instalar y UL listado, por lo que es una elección segura y fiable para sus necesidades eléctricas.

DN54753

Sistema eléctrico de barra de autobuses

Módulo de conexión

JXB300

800A

3 × 20 × 1 – 10 × 32 × 1 mm2

DN54753 Connection Module

DN54162

Módulo de conexión de la barra de bus

JXB300

800A

3 × 20 × 1 – 10 × 32 × 1 mm2

DN54162 Busbar Connection Module

DN54538

Módulo de conexión de la barra de bus

JXB300

800A

3 × 20 × 1 – 10 × 32 × 1 mm2

DN54538 Busbar Connection Module

DN54029

Módulo de conexión de la barra de bus

JXB300

630A

3 × 20 × 1 – 10 × 32 × 1 mm2

DN54029 Busbar Connection Module

El módulo de conexión del sistema de autobuses eléctricos 630A – 800A tiene las ventajas de alta intensidad de corriente, buen rendimiento eléctrico, instalación y mantenimiento conveniente, etc. Puede ser ampliamente utilizado en metalurgia, industria, energía eléctrica y otros campos.

GRL ofrece una amplia gama de sistemas de busbar, módulos de conexión e interruptores de fusibles. Nuestros productos están construidos con materiales de alta calidad para garantizar la seguridad y fiabilidad. Para más información, póngase en contacto con nosotros en [email protected].

Fuse Holder,Soporte de fusible 10 * 38 (2A - 32A)

GRL 1 soporte de fusible de polo RT18-32 tamaño de fusible 10 * 38

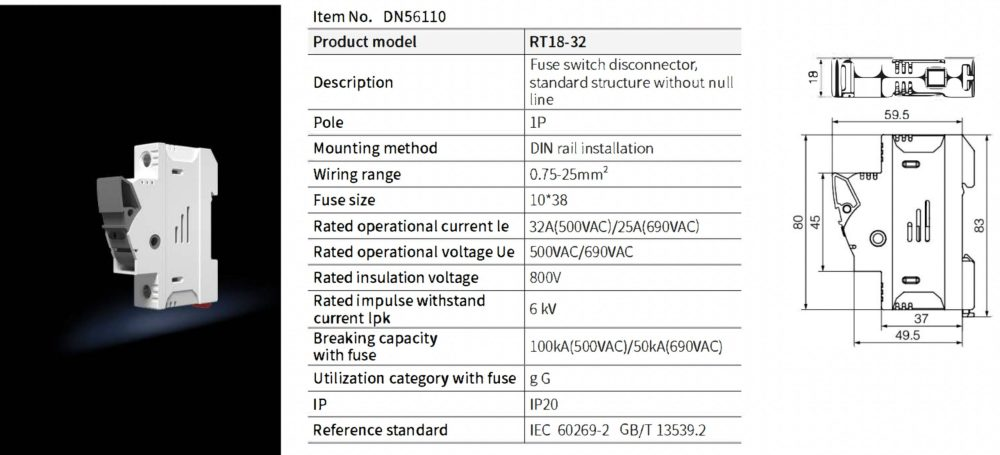

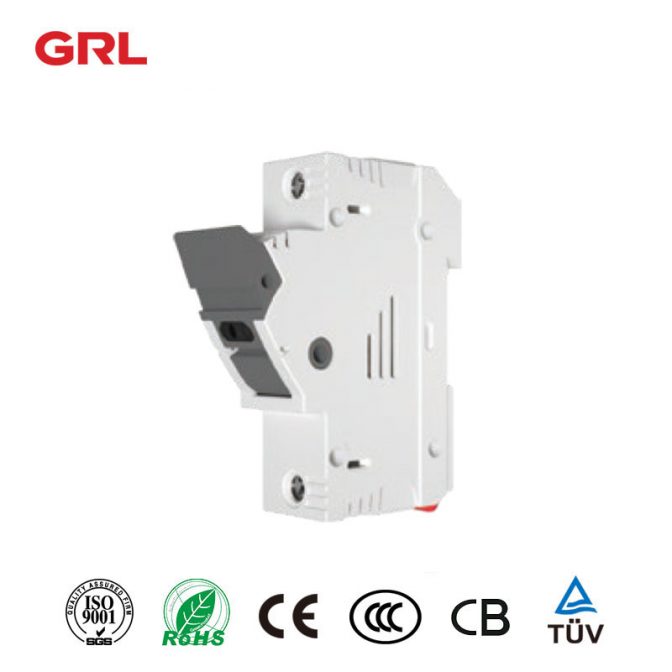

1 poste fusible RT18 – 32 fusible talle 10*38 1P

1 pole fuse holder

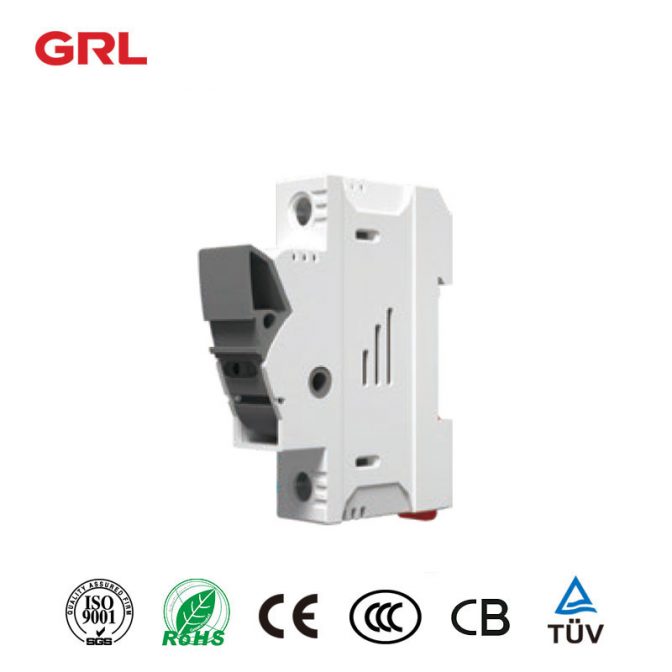

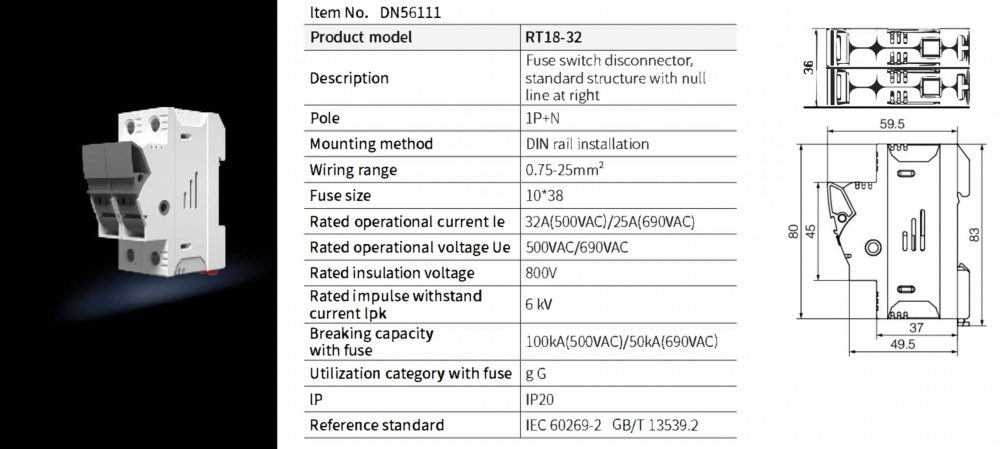

1 poste fusible RT18 – 32 fusible talle 10*38 1P+N

1 pole fuse holder-2

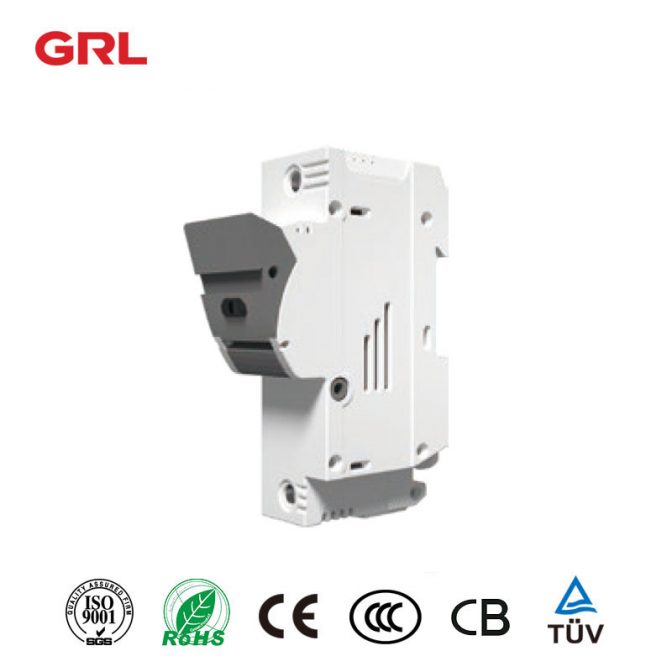

1 poste fusible RT18 – 32 – 2P Tamaño de la espoleta 10*38 2P

Inline fuse holder-3

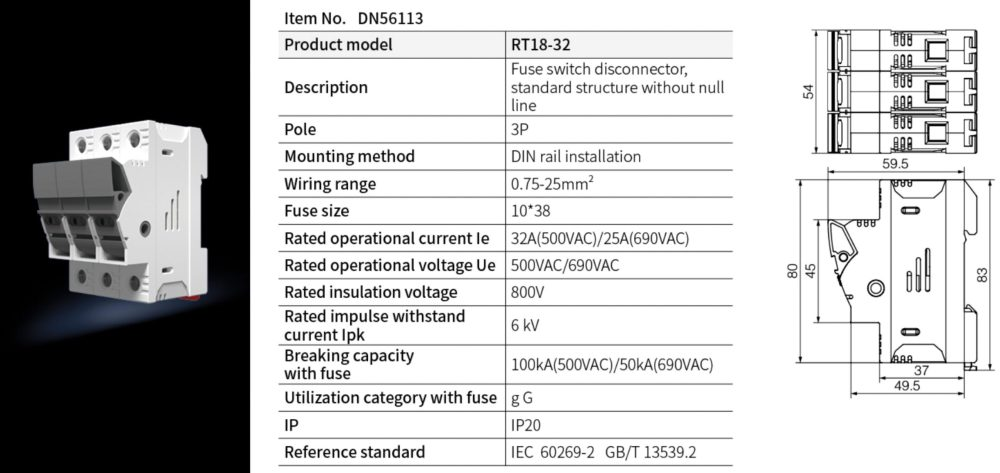

1 poste fusible RT18 – 32 – 3P Tamaño de la espoleta 10*38 3P

Inline fuse holder-4

1 poste fusible RT18 – 32 fusible talle 10*38 3P+N

Inline fuse holder-5

¿Las cajas de fusibles son seguras?

Las cajas de fusibles, también conocidas como paneles de fusibles o tableros de fusibles, pueden ser seguras cuando se instalan y mantienen adecuadamente. He aquí algunos factores a considerar con respecto a la seguridad de las cajas de fusibles:

1. Protección del sistema eléctrico: las cajas de fusibles están diseñadas para proteger los sistemas eléctricos de las condiciones de sobrecorriente, como cortocircuitos o cargas excesivas. Cuando se produce una falla, el fusible en la caja explotará, interrumpiendo la corriente y evitando daños en el cableado y el equipo eléctrico. Esta característica mejora la seguridad del sistema eléctrico.

2.Instalación: las cajas de fusibles deben ser instaladas por electricistas cualificados siguiendo los códigos y reglamentos eléctricos locales.Portafusibles en línea

La instalación adecuada garantiza que la caja esté montada de forma segura, que las conexiones de cableado estén correctamente hechas, y que los ratings de fusibles coincidan con las cargas eléctricas.

Una caja de fusibles instalada profesionalmente reduce el riesgo de peligros eléctricos y garantiza la seguridad general del sistema.

3.Mantenimiento regular: las cajas de fusibles requieren inspección y mantenimiento regulares para garantizar su seguridad y fiabilidad continuas.

Esto incluye la comprobación de conexiones sueltas, signos de daño, y asegurar que las espoletas estén correctamente sentadas y funcionales. El mantenimiento regular ayuda a identificar y abordar posibles problemas antes de que se conviertan en riesgos.

4. Mejoramiento de circuitos: aunque las cajas de fusibles son generalmente seguras cuando se mantienen correctamente, algunas cajas de fusibles más antiguas pueden no cumplir los estándares de seguridad de los sistemas eléctricos modernos.

En tales casos, podría recomendarse la actualización a un panel de interruptores. Los interruptores proporcionan una protección similar a la sobrecorriente, pero ofrecen características adicionales tales como una mejor detección de sobrecargas, comodidad y facilidad de resetabilidad.

5. Capacidad de adecuación: es importante asegurar que la caja de fusibles tenga capacidad suficiente para manejar la carga eléctrica de los locales.

La sobrecarga de la caja de fusibles mediante la conexión de demasiados aparatos o dispositivos puede dar lugar a un sobrecalentamiento, un mayor riesgo de incendio y un daño potencial al cableado.

Es aconsejable consultar con un electricista para determinar si la capacidad de la caja de fusibles satisface las necesidades del sistema eléctrico.

En general, las cajas de fusibles pueden ser seguras cuando se instalan, mantienen y utilizan adecuadamente dentro de sus capacidades diseñadas.

Sin embargo, es esencial mantenerse vigilantes, seguir las prácticas de seguridad eléctrica y abordar cualquier signo de mal funcionamiento o desgaste para garantizar la seguridad continua del sistema eléctrico.

Si le preocupa la seguridad de su caja de fusibles, se recomienda consultar con un electricista cualificado para la evaluación y las acciones necesarias.

Haga clic para verGrupo GrlInicio > >

Haga clic para ver1 soporte de la espoleta de poloProducto > >

Haga clic para verEnlace de fusibles· Producto > >

Sistema de busbar de 60 mm,Switch de desconexión de fusible

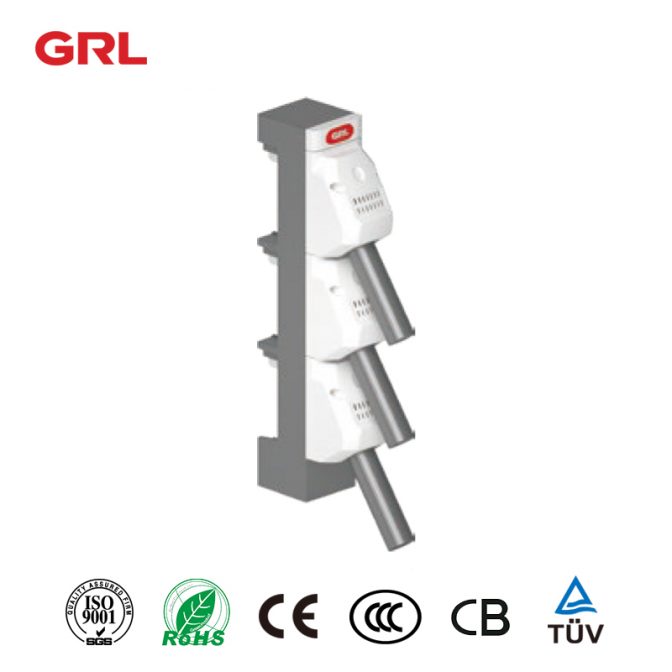

Enchufe en el sistema de barra de bus, soporte de fusible tipo barra de bus 3P

El sistema de barra de bus enchufable es una forma eficiente y segura de distribuir energía. Este tipo de soporte de fusibles se puede utilizar en una variedad de aplicaciones, incluidos los entornos residenciales e industriales. El soporte de fusible tipo barra de bus está hecho de materiales de alta calidad y está diseñado para una instalación fácil.

Portafusible tipo barra de bus DN56235

Portafusibles tipo barra de bus DN56236

Portafusibles tipo barra de bus DN56246

Portafusibles tipo barra de bus DN56247

Sistema de busbar de 185 mm,Adaptador 185mm

3P 185mm, Sistema de barra de alimentación, Adaptador de interruptor

Los adaptadores de interruptores del sistema Power Bus son una forma fiable y eficiente de alimentar su equipo eléctrico. Este adaptador le permite conectar fácilmente su herramienta de alimentación u otro aparato a una fuente de energía, y su construcción duradera garantiza un uso duradero. Con esta herramienta útil, usted puede conectar y desconectar fácilmente los cables para que el trabajo se haga rápida y fácilmente.

DN55200

Sistema de barras de bus de alimentación

Adaptador de interruptores

250A 3P 185 mm

Dimensión 35* 144

Power Busbar System Breaker Adaptor 1

DN55006 y DN55041

Sistema eléctrico de busbar

Adaptador de interruptores

Dimensión 45* 200* M5, 46,5* 176* M5

400a 3P 185 mm

Power Busbar System Breaker Adaptor 2

DN55027 & DN55500

Adaptador de interruptores

400a 3P 185 mm

Dimensión 45* 194* M6, 45* 215* M5

Power Busbar System Breaker Adaptor 3

DN28000 & DN28001 & DN28002 & DN28003

Conexión de cobre laminado

Power Busbar System Breaker Adaptor 4Nota 1:3polo para el ítem No.DN28000/3, 4polo para el ítem No.DN28000/4.

Nota 2: Si los clientes quieren personalizar el cobre laminado más grueso, por favor llámenos al 0577 – 62690056.

Se trata de un adaptador de interruptores de sistema de autobuses de potencia ideal para su uso en ambientes industriales y comerciales. Es adecuado para tres sistemas de fase 185mm y puede manejar hasta 400A corriente nominal. El adaptador también está listado por seguridad.
