DNRX2-1000 enlace de fusible alarma Impactor Hrc cuchillo cerámico hoja

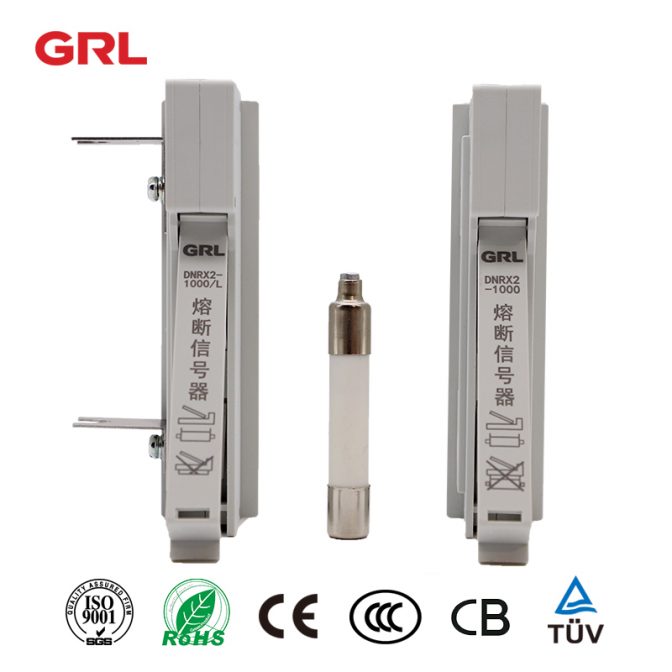

Impactor de alarma de enlace fuse DNRX2 – 1000

Orden No.:

Modelo no: DNRX2 – 1000

Parámetros del impactador de alarma de fusibles

Nombre y descripción Impactor de alarma de fusibles
Tensión nominal V AC100V
Voltage V 12
Fusa adecuada DNRX1D – 1000

Parámetros de pequeños interruptores micro

Voltaje operativo calificado V 250V
Vida mecánica (tiempos) 200000
Corriente nominal A 1
Norma de referencia GB/T 13539

16a fuseDescripción del producto

Impactor de alarma de fuse DNRX2, voltaje nominal AC1000V, se puede conectar directamente al enlace de fusibles en paralelo, cuando el enlace de fuse es soplado, impactador de alarma fuse actúa al mismo tiempo, empujando el micro interruptor, conduciendo otros aparatos eléctricos auxiliares a trabajar, para recordar al personal de la operación prestar atención a él.

Modelo No. y significado

20a fuseDibujos de productos

Fuse link Alarm Impactor Instalación

El impactador de alarma de fusible se instala en paralelo con el enlace de fusible, es enchufe – en tipo que se puede insertar directamente en la protrusión de la cubierta del enlace de espoleta, como se muestra en la figura 1. El impactador de tipo de fusible – conectado es ajustar la placa de conexión de la alarma de fuse a la misma altura que las placas de cubierta en ambos extremos del enlace de espoleta, perder los tornillos del enlace de fusible, insertar las placas de conexión en la cubierta
Placas, y luego apretar los tornillos, como se muestra en la figura 2.

32a fuse

Gráfico de la curva

32a fuse holder

fuse linkLos componentes del enlace de espoleta

El fusible está compuesto principalmente por placa de cubierta, enchufe, contacto con cuchillo, elemento de fusible, relleno y cuerpo cerámico.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta porcelana de alta frecuencia.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

DNRX1 DNRX1D – 1000 Alarma de fusible Impactor Hrc Cuchillo Cerámico

DNRX1 DNRX1D – 1000 impactador de alarma fusa

Orden No.:

Modelo no: DNRX1, DNRX1D – 1000

Nombre y descripción Impactor de alarma de fusibles
Tensión nominal AC100V
Norma de referencia GB/T 13539

16a fuseDescripción del producto

DNRX1, DNRX1D – 1000 impactador de alarma fusa, tensión nominal AC1000V, se puede conectar directamente al enlace de fusibles en paralelo. Cuando el enlace de fusibles es soplado, el impactador de alarma Fuse actúa al mismo tiempo, empujando el micro interruptor, conduciendo otros aparatos eléctricos auxiliares a trabajar, para recordar al personal de la operación prestar atención a él.

Modelo No. y significado

20a fuseDibujos de productos

 Fuse Alarm Impactor

Instalación

El impactador de alarma de fusibles está instalado en paralelo con el enlace de fusibles. Ajustar el impactador de alarma de fusa a la misma altura que las placas de cubierta en ambos extremos del enlace de fusible, soltar los tornillos del enlace de la espoleta, insertar las placas de conexión en las placas de cubierta, y luego apretar los tornillos, como se muestra en la figura.

32a fuse holder

Los componentes del enlace de espoleta

El fusible está compuesto principalmente por placa de cubierta, enchufe, contacto con cuchillo, elemento de fusible, relleno y cuerpo cerámico.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta porcelana de alta frecuencia.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

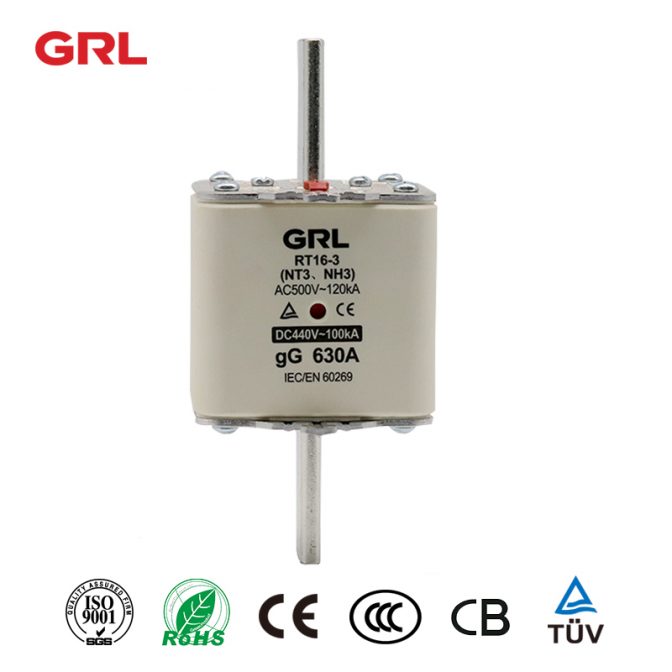

Enlace de fusible térmico Nh3 RT16 – 3 con doble indicador Hrc Ceramic Knife Blade Fuse Link

NH3 enlace de fusibles térmicas RT16 – 3

Tema no. Corriente nominal en Voltage calificado Capacidad de ruptura (con fuse)
NT1 NT1

(NT3/NH3)

En: 315A, 400A, 500A, 630A (500VAC/440VDC);

En: 315A, 400A, 500A (690VAC)

500VAC

690VAC

440VDC

120KA (500VAC)

50KA (690VAC)

100KA (440VDC)

& nbsp;

fuse link

20a fuseDibujos de productos

 thermal fuse linkParámetros Link de fusible

Artículo del producto RT16 (NT/NH) Fuse Link
Corriente nominal 2A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar IEC 60269, CE
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

Los componentes del enlace de espoleta

El fusible se compone principalmente de placa de cubierta, tapón, contacto con cuchillos, elemento de fusible, relleno y cuerpo cerámico.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve de la superficie hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta porcelana de alta frecuencia.

Los fusibles de la serie NH son fusibles de alta tensión utilizados para la protección del circuito en sistemas de distribución de energía eléctrica. Se utilizan comúnmente en aplicaciones industriales y comerciales en las que se presentan altos niveles de corriente.

Aquí están algunas características, beneficios y aplicaciones de las espoletas de la serie NH:

Características:

  • Espoletas NHEstán diseñados para proporcionar un rendimiento fiable y consistente en condiciones de alta corriente y tensión. Tienen un diseño compacto y modular que permite una fácil instalación y sustitución.
  • Los fusibles NH están disponibles en una gama de tamaños y ratings para adaptarse a diferentes aplicaciones. Tienen baja pérdida de vatios y alta capacidad de rotura, por lo que son ideales para aplicaciones de alta potencia.
  • Los fusibles NH están diseñados con un sistema especial de extinción de arco que evita la acumulación de gases nocivos.

Beneficios:

  • Los fusibles NH ofrecen una excelente protección contra las condiciones de sobrecorriente y cortocircuito, evitando daños a los equipos y reduciendo el tiempo de inactividad. Tienen una alta capacidad de interrupción, lo que garantiza que el circuito se desconecta rápida y seguramente en caso de fallo.
  • Los fusibles NH tienen una larga vida útil y son capaces de soportar altos niveles de estrés térmico y mecánico. Son resistentes al choque y a las vibraciones, por lo que son ideales para su uso en ambientes duros.
  • Los fusibles NH están diseñados para ser fáciles de reemplazar, reduciendo los costes de mantenimiento y el tiempo de inactividad.

Aplicaciones:

  • Los fusibles NH se utilizan comúnmente en sistemas eléctricos de alta tensión, como la generación de energía, la transmisión y los sistemas de distribución. Se utilizan en aplicaciones industriales donde hay equipos de alta potencia, tales como motores, generadores, transformadores, y conexión de fusible térmico.
  • Los fusibles NH se utilizan en sistemas de energía renovable, como los sistemas de energía eólica y solar, para proteger contra las condiciones de sobrecorriente y cortocircuito. Se utilizan en aplicaciones comerciales, como centros comerciales y hospitales, para proteger contra las subidas de energía y otras fallas eléctricas.
  • Los espoletas NH se utilizan en aplicaciones marinas y mar adentro, donde están presentes altos niveles de choque y vibración.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

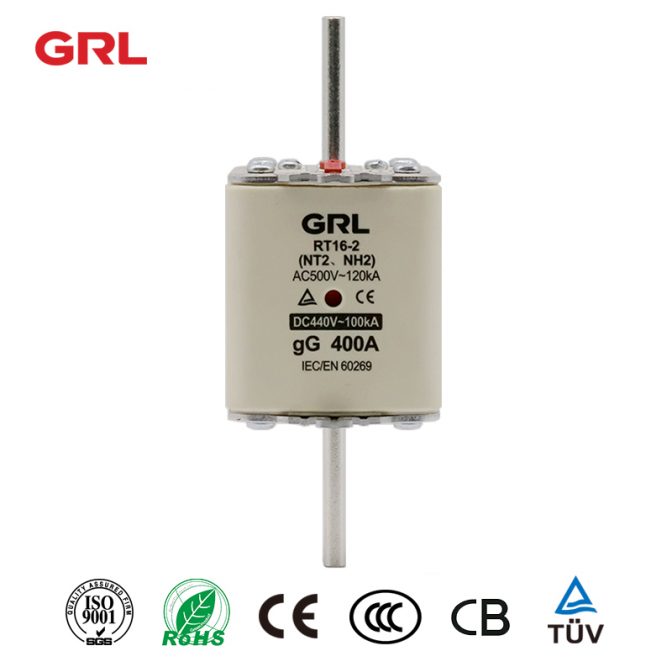

Reemplazo de enlace de fusible Nh2 RT16 – 2 con doble indicador Hrc Ceramic Knife Blade Fuse Link

Reemplazo del enlace de espoletas NH2 RT16 – 2

Tema no. Corriente nominal en Voltage calificado Capacidad de ruptura (con fuse)
NT1 NT1

(NT2/NH2)

En: 80A, 100A, 125A, 160A, 200A, 250A, 315A, 350A, 400A (500VAC/440VDC);

En: 80A, 100A, 125A, 160A, 200A, 250A, 315A (690VAC)

500VAC

690VAC

440VDC

120KA (500VAC)

50KA (690VAC)

100KA (440VDC)

& nbsp;

63a fuse holder

20a fuseDibujos de productos

fuse link replacementParámetros Link de fusible

Artículo del producto RT16 (NT/NH) Fuse Link
Corriente nominal 2A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar IEC 60269, CE
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

Los componentes del enlace de espoleta

El fusible se compone principalmente de placa de cubierta, tapón, contacto con cuchillos, elemento de fusible, relleno y cuerpo cerámico.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta porcelana de alta frecuencia.

¿Con qué está relacionada la corriente nominal de un fusible?

La corriente nominal de unfusibleEstá relacionado con la cantidad máxima de corriente que un fusible puede transportar con seguridad sin interrumpir el circuito o soplar. También se conoce como la «calificación de amperios» o «valoración actual» de la espoleta.

La corriente nominal se especifica típicamente en amperios (A) y está marcada en la propia espoleta o se menciona en la documentación de la mecha.

Las espoletas están diseñadas para proteger los circuitos eléctricos de las condiciones de sobrecorriente o cortocircuito, que pueden dañar el equipo o causar riesgos eléctricos.

Cuando la corriente que fluye a través de un fusible excede su corriente nominal, el fusible se calentará y eventualmente se derretirá o soplará, abriendo el circuito e interrumpiendo el flujo de corriente. Esto ayuda a prevenir daños en el circuito o dispositivos conectados.fusible Reemplazo de enlace

La selección de un fusible con la corriente nominal adecuada es importante para garantizar la protección adecuada del circuito. La corriente nominal de un fusible debe elegirse para ser ligeramente superior a la corriente normal de funcionamiento esperada del circuito, pero inferior a la corriente máxima que puede manejar el circuito.

La elección de un fusible con una corriente nominal demasiado baja puede dar lugar a tropiezos o soplados frecuentes, mientras que la selección de un fusible con una corriente nominal demasiado alta puede no proporcionar una protección adecuada contra las condiciones de sobrecorriente.

Es importante consultar las especificaciones y directrices del fabricante para determinar la corriente nominal correcta para un fusible en una aplicación determinada.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

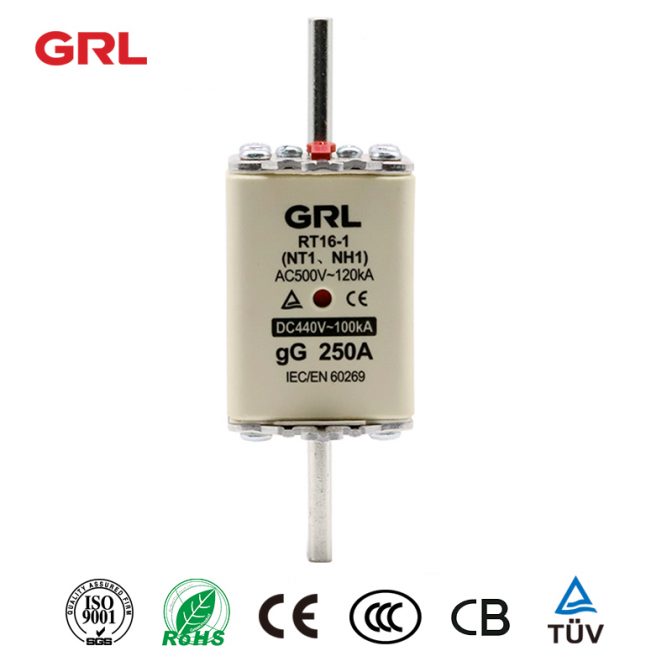

Fusible de enlace Nh1 RT16 – 1 con doble indicador Hrc Ceramic Knife Blade Fuse Link

Fusión de enlace NH1 RT16-1

Tema no. Corriente nominal en Voltage calificado Capacidad de ruptura (con fuse)
NT1 NT1

NT1 NT1

En: 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A (500VAC/440VDC);

En: 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A (690VAC)

500VAC

690VAC

440VDC

120KA (500VAC)

50KA (690VAC)

100KA (440VDC)

& nbsp;

link fuse

8a fuseDibujos de productos

 kearney fuse links Parámetros Link de fusible

Artículo del producto RT16 (NT/NH) Fuse Link
Corriente nominal 2A – 630A
Tensión nominal 500VAC/690VAC/250VDC
Capacidad de ruptura (Ka) 120kA (500V), 50kA (690V)
Estándar IEC 60269, CE
Aplicaciones Sistema de control de potencia, equipo eléctrico de la industria

Los componentes del enlace de espoleta

El fusible se compone principalmente de placa de cubierta, tapón, contacto con cuchillos, elemento de fusible, relleno y cuerpo cerámico.

CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.

Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas

CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.

Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.

Rellenador:GRL adopta arenas de silicona de alta pureza.

Fusocuerpo:GRL adopta porcelana de alta frecuencia.

¿Por qué los Breakers de Circuito en miniatura no pueden reemplazar a los fusibles?

Los fabricantes de circuitos en miniatura (MBC) y las espoletas son dispositivos de protección eléctrica utilizados en circuitos eléctricos para prevenir la sobrecorriente y proteger el equipo eléctrico de los daños. Sin embargo, tienen algunas diferencias que las hacen únicas y no siempre intercambiables. Fusible de enlace

He aquí algunas razones por las que los BCM no siempre pueden sustituir a las espoletas:

1.Resettingable vs. Non-Resettable: Los CBC son dispositivos resetableables, lo que significa que pueden ser fácilmente reiniciados después de tropezar debido a un evento sobrecorriente. Por otro lado, los espoletas son dispositivos no resetables, y una vez que soplan debido a un evento sobrecorriente, necesitan ser reemplazados. Esto puede ser una ventaja para las espoletas en algunos casos, ya que proporcionan una clara indicación de que un evento sobrecorriente ha ocurrido y el circuito no está protegido hasta que elfusibleSe sustituye. Por el contrario, los BCM pueden reiniciarse sin abordar el problema subyacente, lo que potencialmente deja el circuito desprotegido.

2. Sensitividad: las espoletas pueden ser más sensibles a los acontecimientos sobreactuales en comparación con los BCM. Los fusibles están disponibles en diferentes ratings y tipos de corriente, y pueden tener tiempos de respuesta muy rápidos para proteger equipos eléctricos sensibles.

El MCBS, por otro lado, puede tener un tiempo de respuesta ligeramente retrasado, y su sensibilidad puede no ser tan alta como algunos tipos de espoletas. Esto hace que las espoletas sean más adecuadas para determinadas aplicaciones en las que se requiere una protección precisa y sensible.

3.Aplicación – Requisitos específicos: En algunos casos, códigos o reglamentos eléctricos específicos pueden requerir el uso de espoletas para determinadas aplicaciones. Fusible de enlace

Por ejemplo, en algunos entornos industriales o peligrosos, las espoletas pueden estar sujetas a normas de seguridad debido a sus características de rendimiento o a su uso histórico. En tales casos, los BCM no podrán ser sustituidos por espoletas debido a los requisitos de cumplimiento reglamentarios. Fusible de enlace

4.Cóst: Las espoletas son generalmente más baratas en comparación con los BCM, especialmente para aplicaciones de baja corriente. Esta diferencia de costos puede ser un factor en algunas aplicaciones en las que se tienen en cuenta las limitaciones presupuestarias. En tales casos, la sustitución de espoletas por BCM puede no ser rentable.

5.Infraestructura existing: En algunos casos, la infraestructura eléctrica puede ser diseñada o cableada específicamente para espoletas. La sustitución de espoletas por MBC puede requerir un recableado o modificaciones en el panel o circuito eléctrico, lo que puede no ser viable o rentable.

6. Reliabilidad: las espoletas se han utilizado durante mucho tiempo y se consideran fiables en muchas aplicaciones. Tienen un diseño sencillo sin piezas móviles, lo que puede hacerlos duraderos y menos propensos al fracaso. MCBS, siendo dispositivos más complejos con componentes mecánicos y electrónicos, puede tener una mayor probabilidad de fallo en comparación con las espoletas en algunos casos. Fusible de enlace

En conclusión, aunque los BCM son ampliamente utilizados y ofrecen muchas ventajas sobre las espoletas, pueden no ser siempre un reemplazo directo debido a las diferencias en la resetabilidad, sensibilidad, cumplimiento reglamentario, costo, infraestructura existente y fiabilidad.

La elección entre los BCM y las espoletas debe basarse en los requisitos específicos del circuito eléctrico y la aplicación, teniendo en cuenta factores como el rendimiento, la seguridad, el coste y el cumplimiento de la normativa. Fusible de enlace

Siempre se recomienda consultar a un electricista o ingeniero cualificado para determinar el dispositivo de protección adecuado para un circuito eléctrico determinado. Fusible de enlace

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl>Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

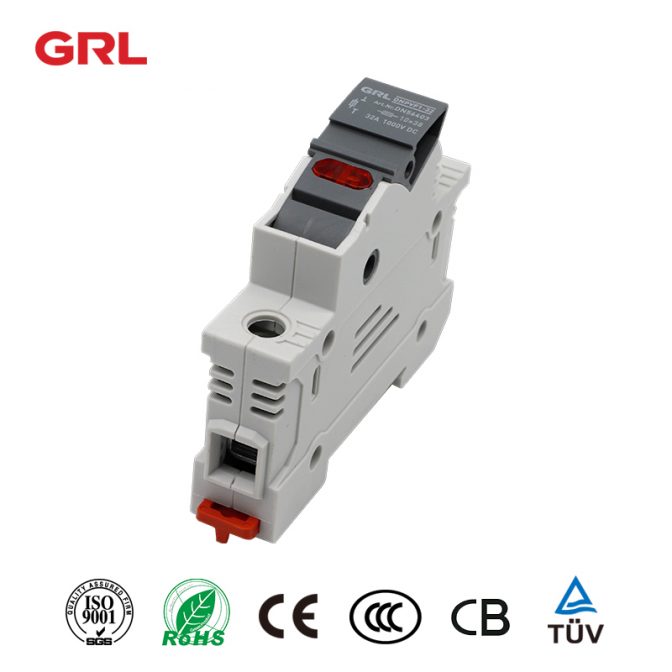

Soporte de fusibles PV DNPVF1 – 32 DC1000V 32A

¿Qué es un bloqueo de fusibles?

Un bloque de fusibles, también conocido como panel de fusibles o caja de fusibles, es un dispositivo que alberga múltiples soportes de fusibles en una sola unidad. Está diseñado para consolidar y organizar espoletas para múltiples circuitos en un sistema eléctrico. El bloque de fusibles proporciona una ubicación central donde las espoletas pueden ser fácilmente accesibles, reemplazadas y protegidas.

He aquí algunas características y funciones clave de un bloque de fusibles:

1.MultipleSoportes de fusibles:Un bloque de fusibles consiste normalmente en varios portafusibles dispuestos en un recinto compacto. Cada soporte de fusibles dentro del bloque está diseñado para acomodar un tamaño específico de espoleta y una habilitación de corriente.

2.Distribución de circuito: el bloque de fusibles permite la distribución de circuitos eléctricos proporcionando portafusibles individuales para cada circuito. Esto ayuda a organizar y proteger el cableado y los componentes asociados con diferentes circuitos en un sistema.

3.Protección y detección de sobrecorriente: cada soporte de fusibles del bloque de fusibles protege su circuito asociado del flujo de corriente excesivo. Si la corriente supera la capacidad nominal de un fusible, soplará o se derretirá, interrumpiendo el circuito y evitando daños en el cableado y los componentes. El bloque de fusibles garantiza la protección adecuada de cada circuito.

4.Aseo de acceso y sustitución: los bloques de fusibles están diseñados para facilitar el acceso fácil a las espoletas. Por lo general, tienen una cubierta extraíble o una puerta con bisagras que se puede abrir para acceder a los portafusibles. Esto permite un reemplazo rápido y conveniente de los fusibles cuando se requiere un espoleta o mantenimiento.

5.Conexiones terminales: el bloque de fusibles proporciona conexiones terminales para cada circuito, lo que permite conectar los cables eléctricos de forma segura. Estos terminales están diseñados típicamente para aceptar terminales de anillo, terminales de pala u otros conectores apropiados para un cableado fácil y fiable.

6.Circuit Identification: Muchos bloques de fusibles tienen sistemas de etiquetado o marcado para identificar los circuitos y sus espoletas correspondientes. Esto ayuda a los usuarios a identificar y localizar fácilmente espoletas específicas dentro del bloque, haciendo más eficientes las tareas de solución de problemas y mantenimiento.

7.Opciones de montaje: los bloques de fusibles pueden diseñarse para diversas opciones de montaje, incluyendo el montaje del panel, el montaje en carriles o el montaje en superficie. Esto permite una instalación flexible en diferentes aplicaciones y entornos.

Los bloques de fusibles se utilizan comúnmente en sistemas eléctricos automotores, marinos, industriales y residenciales, donde hay que proteger y organizar múltiples circuitos. Proporcionan una solución centralizada y eficiente para gestionar espoletas, garantizar una protección eléctrica adecuada y simplificar los procesos de mantenimiento y solución de problemas.

Soportes de fusa fotovoltaica pantalla de vídeo

Parámetros del producto

Titulares de fusa fotovoltaica DNPVF1 – 32

Orden No: DN56401

Modelo No: DNPVF1 – 32

Nombre y descripción Soportes fotovoltaicos (fotovoltáicos) de fusa (Disconectores)
Polo 1 Polo
Método de montaje INSTALACIÓN RIELAR
Área conductora 0,75 – 25 mm2
Tamaño del enlace de fusibles 10* 38
Corriente operativa nominal le 32A
Tensión de funcionamiento nominal UE DC100V
Tensión nominal de aislamiento Ui 1000V
Impulso nominal con tensión de estangd Uimp 6KV
Capacidad de rotura con fusible 20KA
Categoría de utilización DC – PV0
Grado de protección IP20
Norma (referencia) IEC 60947 – 3 GB/T 14048.3

PV Fuse Holders

Titulares de fusa fotovoltaica DNPVF1 – 63

Orden No: DN56411

Modelo No: DNPVF1 – 63

Nombre y descripción Soportes fotovoltaicos (fotovoltáicos) de fusa (Disconectores)
Polo 1 Polo
Método de montaje INSTALACIÓN RIELAR
Área conductora 1,5 – 35 mm2
Tamaño del enlace de fusibles 14* 51
Corriente operativa nominal le 50a
Tensión de funcionamiento nominal UE DC100V
Tensión nominal de aislamiento Ui 1000V
Impulso nominal con tensión de estangd Uimp 6KV
Capacidad de rotura con fusible 20KA
Categoría de utilización DC – PV0
Grado de protección IP20
Norma (referencia) IEC 60947 – 3 GB/T 14048.3

2a fuse

Titulares de fusa fotovoltaica DNPVF1 – 125

Orden No: DN56421

Modelo No: DNPVF1 – 125

Nombre y descripción Soportes fotovoltaicos (fotovoltáicos) de fusa (Disconectores)
Polo 1 Polo
Método de montaje INSTALACIÓN RIELAR
Área conductora 0,75 – 25 mm2
Tamaño del enlace de fusibles 10* 38
Corriente operativa nominal le 50a
Tensión de funcionamiento nominal UE DC100V
Tensión nominal de aislamiento Ui 1000V
Impulso nominal con tensión de estangd Uimp 6KV
Capacidad de rotura con fusible 20KA
Categoría de utilización DC – PV0
Grado de protección IP20
Norma (referencia) IEC 60947 – 3 GB/T 14048.3

4a fuse

Haga clic para verGrupo GrlInicio > >

Haga clic para verSoporte de fusibles· Producto > >

Haga clic para verEnlace de fusibles· Producto > >
