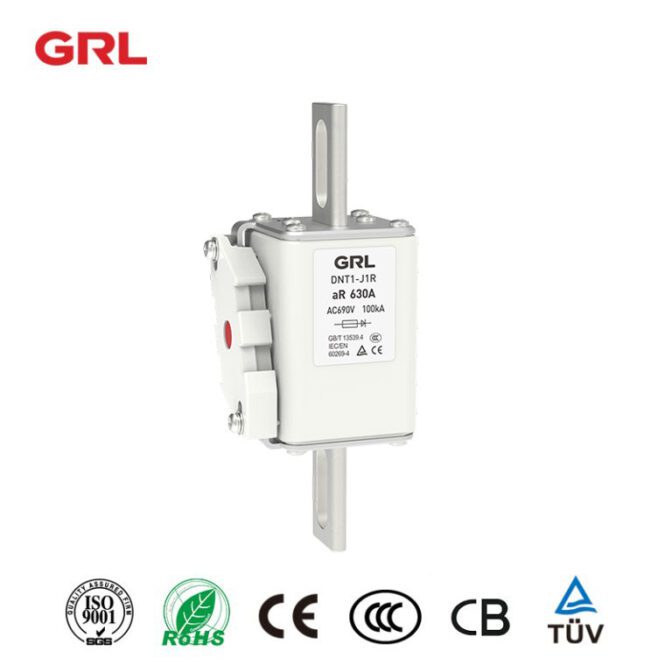

Fusible de alta velocidad DNT – Serie J1R

Descripción del producto

Fusión de protección de equipos semiconductores de la serie Dnt – – J1R, adecuada para sistemas AC, tensión nominal 690V, con una corriente nominal de 100A ~1600A, utilizada para la protección de cortocircuito de componentes semiconductores y su equipo completo.

Todos los indicadores de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

Modelo de producto	Tamaño	Tensión nominal	Corriente nominal	Capacidad nominal de rotura & ka
NT1 NT1	1	AC 690	100	100
NT1 NT1			125
NT1 NT1			160
NT1 NT1			200
NT1 NT1			250
NT1 NT1			315
NT1 NT1			350
NT1 NT1			400
NT1 NT1			450
NT1 NT1			500
NT1 NT1			550
NT1 NT1			630
DNT2 – J1R – 350	2		350
DNT2 – J1R – 400			400
DNT2 – J1R – 450			450
DNT2 – J1R – 500			500
DNT2 – J1R – 550			550
DNT2 – J1R – 630			630
DNT2 – J1R – 710			710
DNT2 – J1R – 800			800
DNT2 – J1R – 900			900
DNT2 – J1R – 1000			1000
DNT2 – J1R – 1100			1100
DNT2 – J1R – 1250			1250
DNT3 – J1R – 800	3		800
DNT3 – J1R – 900			900
DNT3 – J1R – 1000			1000
DNT3 – J1R – 1100			1100
DNT3 – J1R – 1250			1250
DNT3 – J1R – 1400			1400
DNT3 – J1R – 1500			1500
DNT3 – J1R – 1600			1600

Dimensiones de apariencia e instalación

¿Qué tecnologías o industrias emergentes (como los vehículos eléctricos o los sistemas de energía renovable) están aumentando la demanda de espoletas semiconductoras?

<>

Varias tecnologías e industrias emergentes están impulsando una mayor demanda de espoletas semiconductoras. Estas espoletas son cruciales para proteger los componentes electrónicos sensibles de las condiciones de sobrecorriente y sobretensión. He aquí un vistazo a algunas áreas clave que contribuyen a este crecimiento:

& nbsp;

1.Vehículos eléctricos (EV):· El rápido crecimiento del mercado de vehículos eléctricos es un factor importante para los fusibles de semiconductores. Los EV requieren sistemas sofisticados de gestión de energía para manejar altas corrientes y tensiones, especialmente en sistemas de gestión de baterías, infraestructura de carga y sistemas de conversión de energía. Los fusibles de semiconductores en estas aplicaciones deben proporcionar una protección fiable en condiciones de alta tensión y alta corriente.

& nbsp;

2.Sistemas de energía renovable:Con el cambio global hacia fuentes de energía renovables como la energía solar y eólica, hay una mayor necesidad de fusibles de semiconductores en inversores de energía, convertidores y sistemas de almacenamiento de energía. Estas espoletas protegen contra fallos en sistemas que convierten y almacenan energía generada a partir de fuentes renovables.

& nbsp;

3.Conversión de energía e inversores:La necesidad de una conversión eficiente de energía es esencial en muchas tecnologías modernas. Los fusibles de semiconductores se utilizan en inversores y convertidores que son parte integrante de paneles solares, turbinas eólicas e incluso en el suministro de energía para centros de datos e infraestructura de telecomunicaciones.

& nbsp;

4. Automatización industrial y Robótica:A medida que las industrias avanzan hacia una mayor automatización, la demanda de espoletas de semiconductores en robótica y maquinaria automatizada va en aumento. Estos fusibles protegen componentes electrónicos sensibles en sistemas de control, sensores y actuadores de las condiciones de sobrecorriente y cortocircuito.

& nbsp;

5.5g Tecnología y telecomunicaciones:· La puesta en marcha de redes 5G requiere una inversión sustancial en nuevas infraestructuras, incluidas estaciones de base, routers de red e interruptores. Los fusibles de semiconductores se utilizan para proteger este equipo de las subidas de potencia y las fallas.

& nbsp;

6.Electrónica de consumo:· El continuo avance en la electrónica de consumo, como teléfonos inteligentes, tabletas y computadoras portátiles, impulsa la necesidad de fusibles de semiconductores pequeños, eficientes y fiables para proteger componentes cada vez más sofisticados y compactos.

& nbsp;

7.Internet of Things (IOT) Devices:Los dispositivos IOT, que son cada vez más frecuentes tanto en las aplicaciones industriales como de los consumidores, a menudo requieren protección contra las subidas de potencia. A medida que estos dispositivos se vuelven más interconectados y más críticos en las operaciones diarias, aumenta la necesidad de una protección fiable.

& nbsp;

8.Sistemas de almacenamiento de energía:· Con la mayor concentración en la eficiencia energética y la necesidad de almacenar energía a partir de fuentes renovables, la demanda de fusibles semiconductores de alto rendimiento en sistemas de almacenamiento de baterías y fuentes de energía ininterrumpida (UPS) está aumentando.

& nbsp;

9.Redes eléctricas:· Las redes eléctricas modernas, con un enfoque en la tecnología de redes inteligentes, requieren espoletas semiconductoras para proteger contra sobrecargas y fallas, especialmente a medida que estas redes se integran más con fuentes de energía renovables y sistemas de generación distribuida.

& nbsp;

10.Aeroespacial y Defensa:· La electrónica avanzada en aplicaciones aeroespaciales y de defensa requiere a menudo espoletas de semiconductores para su protección debido a su exposición a condiciones ambientales extremas y a la naturaleza crítica de estas aplicaciones.

& nbsp;

El papel cada vez mayor de los semiconductores en diversas industrias, especialmente en aplicaciones con alta potencia y precisión, es un factor clave que impulsa la demanda de espoletas semiconductores. Es probable que esta tendencia continúe a medida que evoluciona la tecnología y surgen nuevas aplicaciones.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl&gt;Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

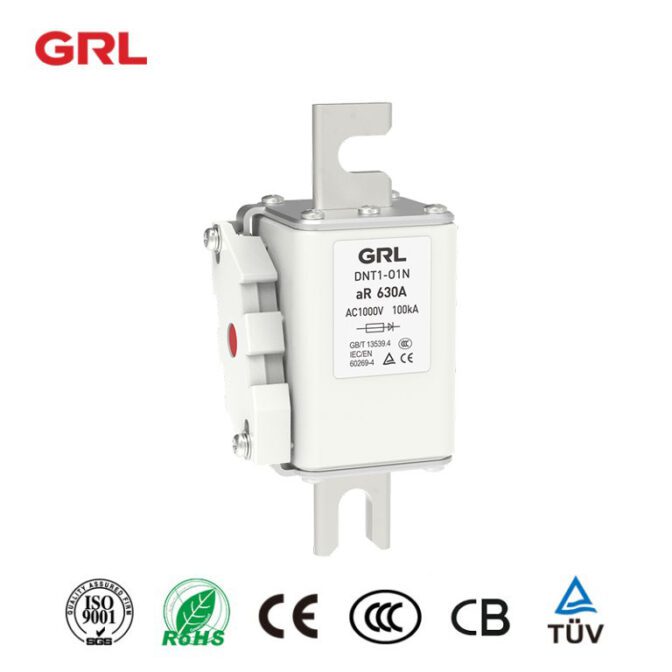

Fusibles de semiconductores GRL DNT – Serie O1N

Descripción del producto

El fusible de protección de equipos semiconductores de la serie DNT – – O1N es adecuado para sistemas AC, con una tensión nominal de 1000V y una corriente nominal de 160A ~ 150A. Se utiliza para la protección de cortocircuito de los componentes semiconductores y su equipo completo.

Todos los indicadores de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

Modelo de producto	Tamaño	Tensión nominal	Corriente nominal	Capacidad nominal de rotura & ka
NT1 NT1	1	Ac 1000	160	100
NT1 NT1			200
NT1 NT1			250
NT1 NT1			315
NT1 NT1			350
NT1 NT1			400
NT1 NT1			450
NT1 NT1			500
NT1 NT1			550
NT1 NT1			630
DNT2 – O1N – 350	2		350
DNT2 – O1N – 400			400
DNT2 – O1N – 450			450
DNT2 – O1N – 500			500
DNT2 – O1N – 550			550
DNT2 – O1N – 630			630
DNT2 – O1N – 710			710
DNT2 – O1N – 800			800
DNT3 – O1N – 630	3		630
DNT3 – O1N – 710			710
DNT3 – O1N – 800			800
DNT3 – O1N – 900			900
DNT3 – O1N – 1000			1000
DNT3 – O1N – 1100			1100
DNT3 – O1N – 1250			1250
DNT3 – O1N – 1400			1400
DNT3 – O1N – 1500			1500

Dimensiones de apariencia e instalación

¿Cuáles son las diferencias entre los fusibles de semiconductores utilizados en aplicaciones AC versus DC?

<>

Los fusibles semiconductores, diseñados para proteger componentes electrónicos sensibles, presentan diferencias cuando se utilizan en aplicaciones de corriente alterna (AC) frente a corriente directa (DC). Estas diferencias se deben principalmente a las características distintivas de la potencia AC y DC, que afectan el comportamiento de los circuitos eléctricos y, en consecuencia, el diseño y funcionamiento de las espoletas utilizadas en estos circuitos.

& nbsp;

Diferencias en el design y la operación de fuse

1.Capacidad de interrupción:

& nbsp;

Espoletas de ac:En un circuito AC, la corriente atraviesa cero cada medio ciclo, lo que naturalmente ayuda a extinguir el arco que se forma cuando explota una espoleta. Por lo tanto, los fusibles de CA suelen tener una menor capacidad de interrupción en comparación con las espoletas de corriente continua.

& nbsp;

Espoletas de corriente continua:La corriente de DC no tiene cero – cruces como AC. Por lo tanto, cuando una espoleta DC explota, es más difícil interrumpir el flujo actual y apagar el arco. Las espoletas de DC necesitan tener una mayor capacidad de interrupción y a menudo se diseñan con huecos más grandes y materiales de arco más robustos.

& nbsp;

2.Voltage Ratings:

& nbsp;

Espoletas de ac:· La potencia de tensión de los fusibles de CA suele referirse a la tensión máxima de RMS que el fusible puede interrumpir de forma segura.

& nbsp;

Espoletas de corriente continua:Los fusibles de corriente continua deben ser evaluados para la tensión constante máxima que encontrarán. Dado que DC no tiene la reducción periódica de tensión como CA, los requisitos de potencia de tensión para espoletas de corriente continua son a menudo más estrictos.

& nbsp;

Tiempo – Características actuales:

& nbsp;

El tiempo – las características de la corriente pueden diferir debido a las diferentes formas en que las corrientes AC y DC afectan a los elementos térmicos y magnéticos dentro de la espoleta.

& nbsp;

Aplicación – Consideraciones específicas

& nbsp;

Corrientes de prisa:Los circuitos AC y DC pueden experimentar corrientes precipitadas, pero la naturaleza y duración de estas corrientes pueden diferir, impactando la elección y el diseño de la espoleta. Por ejemplo, grandes cargas capacitivas en circuitos de DC pueden conducir a corrientes de prisa significativas que requieren una consideración especial.

& nbsp;

Inductancia del circuito:La inductancia del circuito juega un papel más significativo en las aplicaciones DC, especialmente en la rápida ruptura del circuito, ya que la inductancia puede prolongar la duración del arco.

& nbsp;

Tamaño físico y construcción:Los espoletas de CDC pueden ser físicamente más grandes o construidos de manera diferente para manejar el arco sostenido sin degradación, especialmente en aplicaciones de alta tensión.

& nbsp;

Implicaciones prácticas

<>

Intercambiabilidad:Debido a estas diferencias, las espoletas normalmente no son intercambiables entre las aplicaciones AC y DC. El uso de una espoleta CA – fusible nominal en un circuito de corriente continua, o viceversa, puede dar lugar a una protección inadecuada y a posibles riesgos para la seguridad.

& nbsp;

Diseño y selección:Los ingenieros deben seleccionar cuidadosamente las espoletas en función de las características específicas de su aplicación prevista (AC o DC), teniendo en cuenta factores como el índice de tensión, la capacidad de interrupción, y la naturaleza de la carga y las corrientes de corriente.

& nbsp;

En conclusión, mientras que el propósito fundamental de los fusibles de semiconductores tanto en los circuitos AC como DC es proteger contra las condiciones de sobrecorriente, las diferencias en el comportamiento de AC y DC impactan significativamente el diseño, las habilitaciones y la aplicación de estos fusibles.

Comprender estas diferencias es crucial para el uso seguro y eficaz de los fusibles de semiconductores en diversas aplicaciones eléctricas y electrónicas.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl&gt;Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

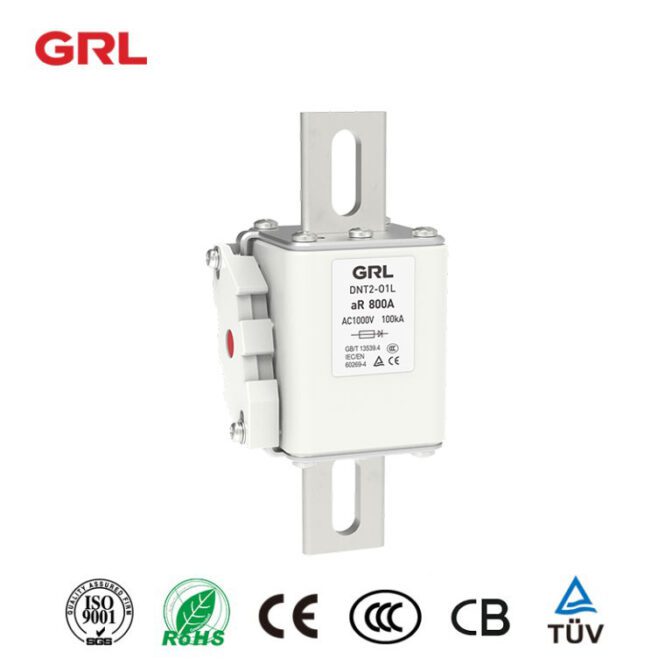

Ac Protección de enlaces de fusa para la protección de equipos semiconductores

Descripción del producto

Dnt – – Serie O1L fusible de protección de equipos semiconductores, adecuado para sistemas AC, la tensión nominal es de 1000V, la corriente nominal es 160A ~1500A, utilizada como componente semiconductor y el conjunto completo de equipos se utiliza para la protección de cortocircuito.

Todos los indicadores de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

Modelo de producto	Tamaño	Tensión nominal	Corriente nominal	Capacidad nominal de rotura & ka
NT1 NT1	1	Ac 1000	160	100
NT1 NT1			200
NT1 NT1			250
NT1 NT1			315
NT1 NT1			350
NT1 NT1			400
NT1 NT1			450
NT1 NT1			500
NT1 NT1			550
NT1 NT1			630
DNT2 – 01L – – 350	2		350
DNT2 – 01L – – 400			400
DNT2 – 01L – – 450			450
DNT2 – 01L – – 500			500
DNT2 – 01L – – 550			550
DNT2 – 01L – – 630			630
DNT2 – 01L – – 710			710
DNT2 – 01L – – 800			800
DNT3 – 01L – – 630	3		630
DNT3 – 01L – – 710			710
DNT3 – 01L – – 800			800
DNT3 – 01L – – 900			900
DNT3 – 01L – – 1000			1000
DNT3 – 01L – – 1100			1100
DNT3 – 01L – – 1250			1250
DNT3 – 01L – – 1400			1400
DNT3 – 01L – – 1500			1500

& nbsp;

Dimensiones de apariencia e instalación

Los fusibles semiconductores, también conocidos como espoletas de estado sólido o espoletas electrónicas, son dispositivos especializados diseñados para proteger los circuitos electrónicos sensibles de las condiciones de sobrecorriente. Se diferencian de las espoletas tradicionales, que se basan en un alambre o tira metálica que se funde físicamente para romper el circuito.Fusibles de semiconductores, por otro lado, utilizar dispositivos semiconductores para abrir rápidamente el circuito cuando se detectan condiciones de sobrecorriente.

1 .Principio de operación:

Los fusibles de semiconductores funcionan sobre la base del principio de «limitación de corriente». Cuando se produce un estado de sobrecorriente, el fusible aumenta rápidamente su resistencia, limitando el flujo de corriente y protegiendo el circuito.

2 .Tipos de espoletas semiconductores:

Resistencia – fusibles a base de:· Estas espoletas utilizan un elemento de resistencia que aumenta la resistencia cuando se somete a altas corrientes. Este aumento de resistencia protege el circuito limitando el flujo de corriente.

Cortadores térmicos (TCO):También conocidos como espoletas térmicas, contienen un elemento sensible al calor que se derrite o rompe el circuito cuando se supera un determinado umbral de temperatura. Aunque técnicamente no son semiconductores, cumplen una función de protección similar en los circuitos electrónicos.

Coeficiente de temperatura positiva polimérico (PPTC) Devices:· Se trata de espoletas auto-reestablecidas que utilizan un elemento de resistencia basado en polímeros. Cuando ocurre una condición de sobrecorriente, el polímero se calienta y su resistencia aumenta, limitando la corriente. Una vez eliminado el fallo, el dispositivo PPTC se enfría y vuelve a su estado de baja resistencia.

3 .Aplicaciones:

Los fusibles de semiconductores encuentran un uso generalizado en equipos y dispositivos electrónicos, donde la protección de los componentes sensibles de los eventos sobreactuales es crítica. Se encuentran comúnmente en fuentes de alimentación, circuitos de control, accionamientos de motor y equipos de telecomunicaciones.

4 .Ventajas:

Respuesta rápida:Los fusibles de semiconductores tienen tiempos de respuesta muy rápidos, lo que es crucial para proteger los componentes electrónicos sensibles.

Limitación precisa de la corriente:· Pueden diseñarse para proporcionar características limitantes de corriente precisas, asegurando que el circuito esté protegido sin causar interrupciones innecesarias.

5 .Criterios de selección:

Al seleccionar un fusible de semiconductores, deben tenerse en cuenta factores como el índice de tensión, la potencia de corriente, la capacidad de rotura y el tiempo de respuesta. Además, la espoleta debe ser compatible con los requisitos específicos de aplicación y circuito.<>

6.Fallos y envejecimiento:

Al igual que cualquier componente electrónico, los fusibles de semiconductores pueden fallar con el tiempo debido a varios factores como el envejecimiento, el estrés térmico y las subidas de tensión. Puede ser necesario realizar inspecciones y pruebas periódicas para garantizar su fiabilidad continua.

7.Sustitución:

Si una espoleta semiconductora se quema o ha llegado al final de su vida útil, debe sustituirse por una espoleta de las mismas especificaciones para mantener la protección del circuito.

Cómo comprobar la fusible de semiconductores¿Por qué?

Para comprobar un fusible de semiconductores, necesitará un multimetro, que es una herramienta versátil utilizada para medir el voltaje, la corriente y la resistencia. Siga estos pasos:

La seguridad en primer lugar:Antes de comenzar, asegúrese de que el equipo está desconectado de la fuente de energía y asegúrese de estar familiarizado con los procedimientos de seguridad eléctrica.

Establecer el Multitimer:Encienda el multimetro y póngalo en la configuración «Ohms» (+). Este es el ajuste de medición de resistencia.

Pruebas:Insertar la pista de prueba roja (positiva) en el Jack «Ohm» o «E» y el plomo negro (negativo) en el «com» o «Common» Jack en el multimetro.

Remoción de espoletas (opcional):· Dependiendo del circuito, es posible que necesite retirar la mecha para probarla. En caso afirmativo, asegúrese de que el equipo se desconecta de forma segura de cualquier fuente de energía antes de retirar el fusible.

Prueba de la Fusa:

A. Coloque las pistas del multimetro en cada extremo de la mecha. No importa qué plomo vaya a donde va, ya que un fusible no está polarizado.

B. Si el fusible está intacto (es decir, no soplado), el multimetro debe mostrar una lectura de muy baja resistencia, típicamente cerca de 0 ohmios. Esto indica que la mecha está permitiendo que la corriente pase.

C. Si el fusible es soplado (abierto), el multimetro mostrará una lectura «OL» (sobre el límite), indicando una resistencia infinita. Esto significa que hay una ruptura en el circuito, y la mecha necesita ser reemplazada.

Interpretación de los resultados:

Si se obtiene una lectura de baja resistencia, es probable que el fusible esté intacto y funcione correctamente.

Si consigues una lectura «OL», la mecha se quema y necesita ser reemplazada.

Reinstalación (si se retira):· Si retira el fusible para el ensayo, asegúrese de que se reinstala correctamente antes de volver a conectar el equipo a la fuente de energía.

Recuerde consultar el manual del dispositivo o consultar a un profesional si no está seguro de cualquier paso en este proceso. Además, siempre practique las precauciones de seguridad adecuadas cuando trabaje con equipos eléctricos. Si no está seguro de sus habilidades o está tratando con un sistema eléctrico complejo, considere buscar ayuda de un electricista calificado.

Click para ver Grupo GRL Información de empresa>>

Click para ver GRL Fuse Link producto>>

Click para ver Base de fusión producto>>

Click para ver Fuse Holder producto>>

Enlace de fusible ar TNT – Serie R1L

Descripción del producto

El fusible de protección de equipos semiconductores de la serie DNT – – R1L es adecuado para sistemas AC, con una tensión nominal de 1300V y una corriente nominal de 160A ~ 1250A. Se utiliza para la protección de cortocircuito de los componentes semiconductores y su equipo completo.

Todos los indicadores de rendimiento del producto cumplen con GB/T
13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

Modelo de producto	Tamaño	Tensión nominal	Corriente nominal	Capacidad nominal de rotura & ka
NT1 NT1	1	Ac 1300	160	100
NT1 NT1			200
NT1 NT1			250
NT1 NT1			315
NT1 NT1			350
NT1 NT1			400
NT1 NT1			450
NT1 NT1			500
NT1 NT1			550
DNT2 – R1L – 350	2		350
DNT2 – R1L – 400			400
DNT2 – R1L – 450			450
DNT2 – R1L – 500			500
DNT2 – R1L – 550			550
DNT2 – R1L – 630			630
DNT2 – R1L – 710			710
DNT2 – R1L – 800			800
DNT3 – R1L – 630	3		630
DNT3 – R1L – 710			710
DNT3 – R1L – 800			800
DNT3 – R1L – 900			900
DNT3 – R1L – 1000			1000
DNT3 – R1L – 1100			1100
DNT3 – R1L – 1250			1250

Dimensiones de apariencia e instalación

¿Qué es el enlace de fusible ar¿Por qué?

Enlace de fusible ar también conocido como espoletas de protección de semiconductores, espoletas rápidas

Las espoletas de protección de semiconductores, a menudo llamadas espoletas rápidas o espoletas de alta velocidad, son componentes eléctricos especializados diseñados para proteger dispositivos semiconductores como diodos, transistores y otros componentes electrónicos sensibles de las condiciones de sobrecorriente. Estas espoletas se caracterizan por su capacidad de interrumpir rápidamente el flujo actual cuando ocurre un fallo o un evento sobrecorriente.

Las espoletas rápidas se utilizan en aplicaciones en las que la protección rápida contra las condiciones de cortocircuito o sobrecorriente es fundamental para evitar daños a los dispositivos semiconductores sensibles. Estas espoletas tienen características específicas, como tiempos de respuesta rápidos y calificaciones actuales precisas para garantizar una protección eficaz.

Es importante seleccionar el fusible rápido apropiado para una aplicación dada, ya que el uso del tipo equivocado o la calificación podría resultar en una protección insuficiente o en tropiezos innecesarios de la mecha.

1 .Principio de funcionamiento:Los fusibles de protección de semiconductores funcionan sobre la base del principio de protección térmica y magnética. Cuando la corriente excede el valor nominal de la mecha, hace que el elemento fusible se caliente, lo que eventualmente se derrite y abre el circuito.

2 .Tipos de espoletas de protección de semiconductores:

Fusibles de acción rápida:Estos fusibles tienen un tiempo de respuesta muy rápido y están diseñados para proteger los dispositivos semiconductores sensibles de eventos actuales de corta duración y alta.

Ultra – Espoletas rápidas:· Estas espoletas tienen un tiempo de respuesta aún más rápido que las espoletas de acción rápida y se utilizan en aplicaciones extremadamente sensibles.

3 .Ratings actuales:Los fusibles de protección de semiconductores se clasifican en función de su capacidad de carga actual. Es crucial seleccionar un fusible con un rating de corriente que coincida o supere ligeramente la corriente nominal de funcionamiento del dispositivo de semiconductor protegido.aR enlace de fusibles

4 .Ratings de tensión:· La tensión de la espoleta debe ser igual o superior a la tensión del circuito que protege. El uso de un fusible con un índice de tensión más bajo puede conducir a una protección poco fiable.

5 .Consideraciones de aplicación:

Designación del circuito:· El diseño adecuado del circuito, incluida la colocación de espoletas y otros componentes de protección, es fundamental para garantizar una protección eficaz.

Coordinación con otros dispositivos de protección:Los fusibles se utilizan a menudo en combinación con otros dispositivos de protección, como los interruptores, para proporcionar una protección integral.

6.Normas y cumplimiento:Espoletas de protección de semiconductoresEstán sujetos a las normas y certificaciones de la industria. Garantizar que el fusible elegido cumpla las normas pertinentes es esencial para la seguridad y el rendimiento.

7.Fusionar y seleccionar:· La selección adecuada implica tener en cuenta factores como el tipo de dispositivo semiconductor, las corrientes de falla esperadas, la temperatura ambiente y otras condiciones ambientales.

8.Modos de fallo y Reliabilidad:· Comprender los posibles modos de fallo de los espoletas y sus características de fiabilidad es importante para garantizar la protección a largo plazo.

9.Prueba y mantenimiento:Los ensayos y el mantenimiento periódicos de espoletas son esenciales para garantizar que funcionen según lo previsto.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl&gt;Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

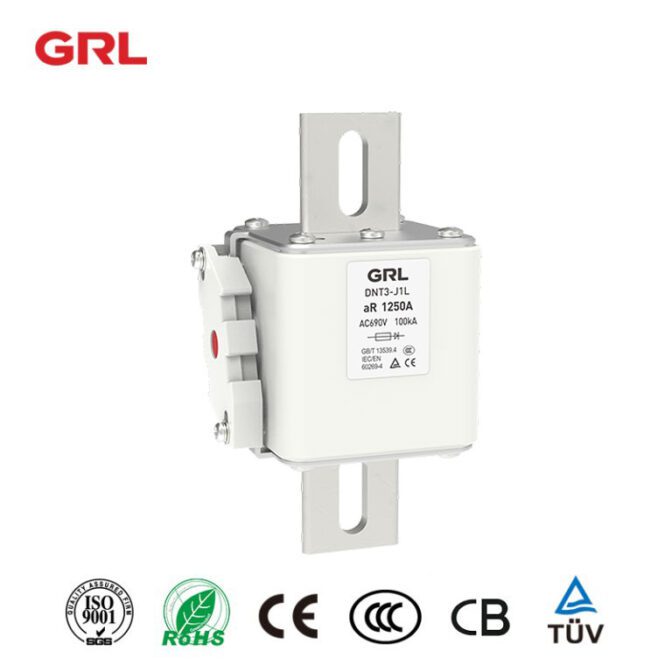

Espoleta de espoletas semiconductores

Descripción del producto

Dnt – – serie J1L fusible de protección de equipos semiconductores, adecuado para sistemas de CA, la tensión nominal es de 690 V, y la corriente nominal es de 100A ~1600A.

Se utiliza para la protección de cortocircuito de los componentes semiconductores y su equipo completo.

Los indicadores de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

Modelo de producto	Tamaño	Tensión nominal	Corriente nominal	Capacidad nominal de rotura & ka
NT1 NT1	1	AC 690	100	100
NT1 NT1			125
NT1 NT1			160
NT1 NT1			200
NT1 NT1			250
NT1 NT1			315
NT1 NT1			350
NT1 NT1			400
NT1 NT1			450
NT1 NT1			500
NT1 NT1			550
NT1 NT1			630
DNT2 – J1L – 350	2		350
DNT2 – J1L – 400			400
DNT2 – J1L – 450			450
DNT2 – J1L – 500			500
DNT2 – J1L – 550			550
DNT2 – J1L – 630			630
DNT2 – J1L – 710			710
DNT2 – J1L – 800			800
DNT2 – J1L – 900			900
DNT2 – J1L – 1000			1000
DNT2 – J1L – 1100			1100
DNT2 – J1L – 1250			1250
DNT3 – J1L – 800	3		800
DNT3 – J1L – 900			900
DNT3 – J1L – 1000			1000
DNT3 – J1L – 11003			1100
DNT3 – J1L – 1250			1250
DNT3 – J1L – 1400			1400
DNT3 – J1L – 1500			1500
DNT3 – J1L – 1600*			1600

Dimensiones de apariencia e instalación

¿Qué es un fusible semiconductor?

Un fusible semiconductor, también conocido como fusible de alta velocidad o fusible de acción rápida, es un tipo especializado de fusible eléctrico diseñado para proteger los dispositivos semiconductores sensibles de las condiciones de sobrecorriente. Estas espoletas están diseñadas para interrumpir rápidamente el flujo de corriente en un circuito cuando ocurre un fallo o un evento sobrecorriente.

He aquí algunas características y características clave de los fusibles de semiconductores:

1. Tiempo de respuesta rápido:Los fusibles semiconductores están diseñados para reaccionar muy rápidamente a los eventos sobreactualizados. Esta respuesta rápida ayuda a proteger los dispositivos semiconductores que pueden ser sensibles a picos de corta duración y alta corriente.

2. Ratings de corriente específicos:Los fusibles de semiconductores se clasifican en función de su capacidad de carga actual. Es crucial seleccionar un fusible con un rating de corriente que coincida o supere ligeramente la corriente nominal de funcionamiento del dispositivo semiconductor protegido.

3.Voltage Ratings:· La tensión de la espoleta debe ser igual o superior a la tensión del circuito que protege. El uso de un fusible con un índice de tensión más bajo puede conducir a una protección poco fiable.

4.Aplicación – Específica:<>Fusibles de semiconductoresSe utilizan comúnmente en circuitos que contienen componentes electrónicos sensibles como diodos, transistores, tiristores y otros dispositivos semiconductores.

5.Construcción:Se construyen típicamente con materiales y diseños especializados para manejar las características únicas de las aplicaciones de semiconductores.

6.Coordinación con otros dispositivos de protección:Los fusibles de semiconductores se utilizan a menudo en conjunción con otros dispositivos protectores como los interruptores para proporcionar una protección integral para un sistema eléctrico.

7.Normas y cumplimiento:Los fusibles de semiconductores están sujetos a las normas y certificaciones de la industria. Garantizar que el fusible elegido cumpla las normas pertinentes es esencial para la seguridad y el rendimiento.

8. Seguridad y fiabilidad:· La selección y aplicación adecuadas de los fusibles de semiconductores son cruciales para el funcionamiento seguro y fiable de los sistemas electrónicos y eléctricos.

Los fusibles de semiconductores desempeñan un papel fundamental en la protección de los dispositivos semiconductores contra condiciones potencialmente perjudiciales de sobrecorriente. La elección de la mecha adecuada, basada en factores como las calificaciones de corriente, los índices de tensión y el tiempo de respuesta, es esencial para una protección eficaz. Se recomienda consultar con un ingeniero eléctrico cualificado o experto en el campo para la adecuada selección e instalación de espoletas semiconductoras.

& nbsp;

Los fusibles de semiconductores encuentran aplicación en una variedad de industrias y entornos en los que los componentes electrónicos sensibles necesitan protección frente a condiciones excesivas.

He aquí algunas áreas de aplicación comunes para los fusibles de semiconductores:

Automatización industrial:Se utilizan espoletas semiconductoras en sistemas de automatización en los que se emplean circuitos de control electrónicos sensibles, como los PLC (controladores Logic programables). Protegen estos componentes críticos de acontecimientos sobreactuales que podrían provocar daños o averías.

Electricidad electrónica:En aplicaciones electrónicas de potencia, se utilizan dispositivos semiconductores como diodos, tiristores, IGBT (transistores bipolares de Puerta Insulada) y MOSFETs (transistores de efecto Metal – óxido – campo de semiconductores). Los fusibles de semiconductores son cruciales para proteger estos dispositivos de las condiciones de cortocircuito y sobrecorriente.

Telecomunicaciones:· Se utilizan en equipos de telecomunicaciones para proteger componentes electrónicos sensibles como transistores, diodos y circuitos integrados de fallas eléctricas.

Sistemas de energía renovable:Los fusibles de semiconductores se emplean en inversores solares, convertidores de turbinas eólicas y otros sistemas de energía renovable para proteger la electrónica sensible de los acontecimientos sobrecortuales.

Equipo médico:Los componentes electrónicos sensibles están presentes en varios dispositivos médicos, y los fusibles de semiconductores se utilizan para garantizar su protección frente a condiciones excesivas.

Sistemas de distribución eléctrica:En grandes sistemas de distribución eléctrica, los fusibles de semiconductores pueden utilizarse para proteger los componentes electrónicos críticos en los aparatos de conmutación, los paneles de control y los tableros de distribución de energía.

Electrónica automotriz:· Los vehículos modernos se basan en una amplia gama de sistemas electrónicos. Los fusibles de semiconductores juegan un papel en la protección de estos componentes electrónicos de eventos sobreactualizados.

Electrónica de consumo:Los fusibles semiconductores se pueden encontrar en varios dispositivos electrónicos de consumo, como televisores, equipos de audio y sistemas informáticos, donde se utilizan dispositivos semiconductores sensibles.

En cuanto a los dispositivos semiconductores en sí mismos, son un componente crucial de la electrónica moderna. Los semiconductores son materiales con propiedades eléctricas que se encuentran entre las de los conductores (como los metales) y los aislantes (como la cerámica). Tienen la capacidad de conducir la corriente eléctrica bajo ciertas condiciones, y su conductividad puede ser controlada o modulada.

Los materiales semiconductores comunes incluyen silicio, arsenuro de gallio y otros compuestos. Los semiconductores se utilizan en una amplia gama de dispositivos electrónicos, incluyendo transistores, diodos, circuitos integrados y más. Forman la columna vertebral de la electrónica moderna y se encuentran en aplicaciones que van desde microchips en computadoras hasta dispositivos de alimentación en sistemas eléctricos.

Click para ver Grupo GRL Información de empresa>>

Click para ver GRL Fuse Link producto>>

Click para ver Base de fusión producto>>

Click para ver Fuse Holder producto>>

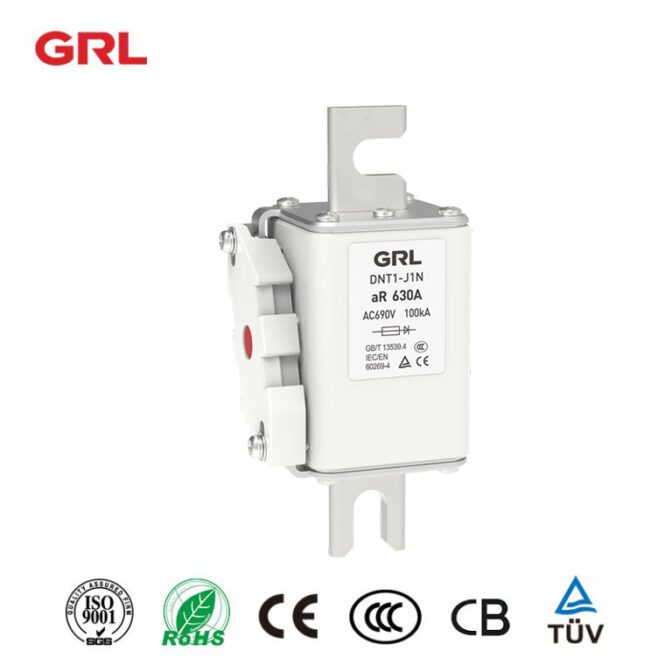

Fusibles de semiconductores DNT – Serie J1N

Descripción del producto

El fusible de protección de equipos semiconductores de la serie DNT – – J1N es adecuado para sistemas de CA, con una tensión nominal de 690V y una corriente nominal de 100A ~1600A. Se utiliza para la protección de cortocircuito de los componentes semiconductores y su equipo completo.

Todos los indicadores de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

Modelo de producto	Tamaño	Tensión nominal	Corriente nominal	Capacidad nominal de rotura & ka
NT1 NT1	1	AC 690	100	100
NT1 NT1			125
NT1 NT1			160
NT1 NT1			200
NT1 NT1			250
NT1 NT1			315
NT1 NT1			350
NT1 NT1			400
NT1 NT1			450
NT1 NT1			500
NT1 NT1			550
RT RT RT			630
DNT2 – J1N – 350	2		350
DNT2 – J1N – 400			400
DNT2 – J1N – 450			450
DNT2 – J1N – 500			500
DNT2 – J1N – 550			550
DNT2 – J1N – 630			630
DNT2 – J1N – 710			710
DNT2 – J1N – 800			800
DNT2 – J1N – 900			900
DNT2 – J1N – 1000			1000
DNT2 – J1N – 1100			1100
DNT2 – J1N – 1250			1250
DNT3 – J1N – 800	3		800
DNT3 – J1N – 900			900
DNT3 – J1N – 1000			1000
DNT3 – J1N – 1100			1100
DNT3 – J1N – 1250			1250
DNT3 – J1N – 1400			1400
DNT3 – J1N – 1500			1500
DNT3 – J1N – 1600			1600

Dimensiones de apariencia e instalación

¿Cuál es la diferencia entre un fusible semiconductors¿Y un fusible estándar?

Las espoletas semiconductoras y las espoletas estándar (o de propósito general) están diseñadas para diferentes aplicaciones, y sus diferencias clave radican en sus características de funcionamiento y construcción.

Fusibles de semiconductores:

1.Procurar:· Diseñado específicamente para proteger dispositivos semiconductores sensibles como diodos, tiristores y transistores. Estos dispositivos pueden ser dañados por condiciones de sobrecorriente mucho más rápidamente que los dispositivos eléctricos tradicionales debido a su baja masa térmica y alta sensibilidad al calor.

2.Operación Speed:Los fusibles semiconductores son rápidos – espoletas de acción que soplan muy rápidamente para proteger los dispositivos semiconductores de duraciones incluso cortas de sobrecorriente.

3. Calificación actual:Tienen calificaciones actuales precisas para proporcionar una protección exacta sin demora que podría dañar el componente que están diseñados para proteger.

4.Energía Dejar – A través de:Estos fusibles tienen un valor i^2t muy bajo, que es la integral del cuadrado de la corriente con el tiempo durante la limpieza de la falla. Esto garantiza un mínimo de energía que permite – a través y reduce la posibilidad de daño a componentes electrónicos delicados.

5. Construcción física:<>Fusibles de semiconductoresA menudo utilizan materiales y métodos de construcción que permiten la rápida interrupción de la corriente. Generalmente son más compactos y pueden usar plata u otros materiales de alta conductividad.

6.Arc apagando:· La construcción de espoletas semiconductores es tal que son mejores para apagar el arco eléctrico que ocurre cuando el elemento de espoleta se funde, debido a los materiales y el diseño utilizado.

& nbsp;

Espoletas estándar:

1.Procurar:Las espoletas estándar se hacen para proteger el cableado y prevenir incendios al interrumpir el circuito durante condiciones prolongadas de sobrecorriente. Se utilizan en una amplia gama de aplicaciones, desde la electrónica doméstica hasta la maquinaria industrial.

2.Operación Speed:· Pueden ser rápidos – actuando para algunos componentes sensibles del circuito, pero por lo general son más lentos que los fusibles de semiconductores, lo que permite una breve condición de sobrecorriente (como el arranque de un motor) sin soplar.

3. Calificación actual:Si bien es preciso, las calificaciones actuales de los fusibles estándar no son tan exigentes como para los fusibles de semiconductores, ya que los componentes protegidos no son tan sensibles a la duración exacta y la magnitud de los eventos sobrecortuales.

4.Energía Dejar – A través de:Los fusibles estándar pueden tener un valor i^2t mayor porque los dispositivos que protegen normalmente pueden soportar más energía sin ser dañados.

5. Construcción física:· A menudo son más grandes y pueden utilizar diferentes materiales de construcción, ya que la precisión requerida no es tan alta. La construcción se centra a menudo en la durabilidad y la longevidad más que en la respuesta rápida.

6.Arc apagando:Si bien las espoletas estándar también apagan arcos, pueden no hacerlo tan rápida o eficazmente como los fusibles de semiconductores, porque el riesgo de daño a lo que están protegiendo no es tan inmediato.

& nbsp;

La elección entre un fusible semiconductor y un fusible estándar depende de los requisitos específicos del circuito y de la sensibilidad de los componentes implicados. Es crucial seleccionar el tipo adecuado de fusible para garantizar tanto la seguridad como la funcionalidad en los sistemas eléctricos.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl&gt;Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

Protección de semiconductores DNT6 – O1J

Descripción del producto

Vínculo de fusibles DNT6 – O1J para la protección de equipos semiconductores, adecuado para sistemas AC, con una tensión nominal de 1000V, con una corriente nominal de 1250A ~39000A, utilizada para la protección de cortocircuito de componentes semiconductores y su equipo completo.

Todos los indicadores de rendimiento del producto cumplen con GB/T 13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

Modelo de producto	Tamaño	Tensión nominal	Corriente nominal	Capacidad nominal de rotura & ka
DNT6 – 01J – 1250	6	Ac 1300	1250	100
DNT6 – 01J – 1400			1400
DNT6 – 01J – 1500			1500
DNT6 – 01J – 1600			1600
DNT6 – 01J – 1800			1800
DNT6 – 01J – 2000			2000
DNT6 – 01J – 2300			2300
DNT6 – 01J – 2500			2500
DNT6 – 01J – 2800			2800
DNT6 – 01J – 3000			3000
DNT6 – 01J – 3200			3200
DNT6 – 01J – 3600			3600
DNT6 – 01J – 3900			3900

¿Cuáles son los valores comunes de corriente y tensión para los fusibles de semiconductores utilizados en varias aplicaciones?

<>

Los valores de corriente y tensión de los fusibles de semiconductores pueden variar ampliamente dependiendo de su aplicación prevista. Estas calificaciones son fundamentales para garantizar que la espoleta pueda proteger eficazmente los componentes electrónicos al interrumpir las condiciones de sobrecorriente sin soplar prematuramente en condiciones normales de funcionamiento.

He aquí una visión general de las calificaciones comunes de los fusibles de semiconductores en varias aplicaciones:

& nbsp;

1. Electrónica de consumo

Ratings de tensión:Por lo general, van desde 5V para dispositivos pequeños (como smartphones y tabletas) hasta 250V para electrodomésticos más grandes.

Ratings actuales:Puede ser tan bajo como unos pocos miliamperes (Ma) para circuitos muy sensibles y hasta varios amperios (A) para aparatos más grandes.

2. Equipo industrial

Ratings de tensión:· Las espoletas industriales pueden variar significativamente, a menudo entre 250V y 600V en muchas aplicaciones. Para equipos especializados, la tasa de tensión puede ser mucho mayor.

Ratings actuales:A menudo varían de unos pocos amperios a varios cientos de amperios, dependiendo de las necesidades de potencia del equipo.

3. Centros de datos y telecomunicaciones

Ratings de tensión:· Típicamente en el rango de 48V para los equipos de telecomunicaciones a 120V o 240V en los centros de datos, y a veces mayor para las instalaciones a gran escala.

Ratings actuales:Puede variar desde menos de 1A para dispositivos pequeños hasta 100A o más para grandes unidades de distribución de energía.

4. Vehículos automovilísticos y eléctricos (EV)

Ratings de tensión:Para aplicaciones automotrices tradicionales, 12V o 24V es común. En vehículos eléctricos, los sistemas de alta tensión pueden funcionar a 400V a 800V o incluso más.

Ratings actuales:Las pequeñas espoletas en el sistema electrónico de un vehículo podrían calificarse sólo para unos pocos amperios, mientras que las espoletas de batería EV podrían calificarse para varios cientos de amperios debido a los altos requisitos de potencia.

5. Sistemas de energía renovable (Solar, Wind)

Ratings de tensión:En las matrices de paneles solares, las calificaciones comunes pueden ser 600V, 1000V o 1500V. Las turbinas eólicas pueden utilizar espoletas nominales para varios kilovoltios, dependiendo del diseño del sistema.

Ratings actuales:· Típicamente en el rango de 10A a 250A, pero esto puede ser más alto para instalaciones más grandes o diferentes configuraciones.aR Protección de semiconductores

6. Equipo médico

Ratings de tensión:En general, oscila entre 120V y 240V en el caso de los equipos utilizados en zonas con corriente eléctrica estándar. El equipo especializado podría requerir diferentes calificaciones.

Ratings actuales:· Generalmente inferior, a menudo desde menos de 1A hasta alrededor de 20A, lo que refleja las menores necesidades de potencia y el énfasis en la precisión y la seguridad.

Consideraciones generales

APLICACIÓN – NECESIDADES ESPECÍFICAS:· La habilitación adecuada para un fusible de semiconductores depende de las características eléctricas y térmicas específicas de la aplicación.aR Protección de semiconductores

Márgenes de seguridad:Los fusibles generalmente se seleccionan con un cierto margen por encima de la corriente de operación normal para evitar tropiezos molestos, pero aún así proporcionar una protección fiable contra las corrientes excesivas.

Factores ambientales:El entorno operativo (como la temperatura, la humedad y la exposición potencial a los productos químicos o al estrés mecánico) también puede influir en la selección de espoletas.

& nbsp;

Es importante tener en cuenta que estos son rangos generales y los requisitos reales para una aplicación específica pueden variar. Los ingenieros y diseñadores suelen referirse a especificaciones y normas detalladas al seleccionar espoletas para un caso de uso particular.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl&gt;Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >

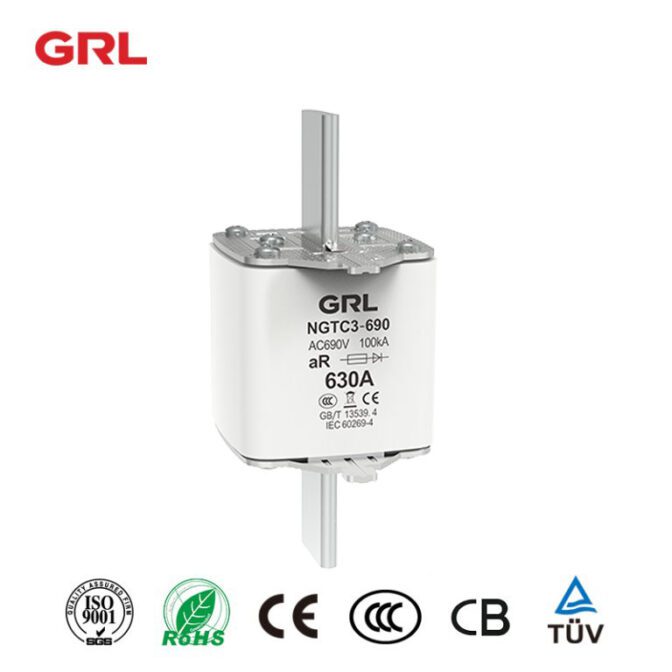

· Fast – Acting Fuse enlaza la serie NGTC

Descripción del producto

Los enlaces de fusibles de protección de equipos semiconductores de la serie NGTC son adecuados para sistemas de CA, con tensiones nominales de 400V, 690V y 1000V, y corrientes nominales de 10A a 800A. Se utilizan para la protección de cortocircuito de componentes semiconductores y equipo completo compuesto por ellos.

Todos los indicadores de rendimiento del producto cumplen con GB/T13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

Modelo de producto	Tamaño	Tensión nominal	Corriente nominal	Capacidad nominal de rotura & ka
NGTC00	0	Ac 400 <i> <i>Ac 800> <i>	10	100
			16
			20
			25
			32
			40
			50
			63
			80
			100
			125
			160
NGTC1	1	Ac 400 <br> <i>/<i> <i><i> <i> <i>	100
			125
			160
			200
			250
NGTC2	2		200
			250
			280
			315
			355
			400
			355
NGTC3	3		400
			450
			500
			560
			630
			710*
			800*

* Indica que la especificación actual sólo es aplicable a AC400V y AC690V

Dimensiones de apariencia e instalación

¿Existen tamaños estándar para los fusibles de semiconductores, y cómo influyen estas dimensiones en las decisiones del comprador?

<>

El tamaño de una espoleta es un factor importante porque no sólo determina si la espoleta encajará físicamente en el espacio previsto, sino que también se relaciona con sus índices de corriente y tensión y su capacidad para disipar el calor. Estos son aspectos clave en relación con los tamaños estándar de los fusibles de semiconductores y su impacto en las decisiones del comprador:

& nbsp;

Tamaños estándar

1.Los fusibles de cartridge:· Estos son uno de los tipos más comunes de fusibles de semiconductores, disponibles en tamaños estándar como 10×38 mm, 14×51 mm y 22×58 mm. Se utilizan ampliamente en aplicaciones industriales y comerciales.

& nbsp;

2. Espoletas de espada:· Frecuentes en aplicaciones automotrices, estos fusibles tienen tamaños estándar como mini, estándar y maxi, cada uno progresivamente más grande y capaz de manejar corrientes más altas.

& nbsp;

3. Las espoletas del Monte Surface:Si se utilizan en dispositivos electrónicos, estas espoletas vienen en tamaños estándar como 0402, 0603, 1206, etc., que indican su longitud y anchura en pulgadas (por ejemplo, 0402 significa 0,04 pulgadas por 0,02 pulgadas).

& nbsp;

4. Espoletas corporales escuadradas:· Se trata de espoletas más grandes utilizadas en aplicaciones de alta potencia y vienen en dimensiones estandarizadas adecuadas para diferentes ratings actuales.

& nbsp;

Influencia en las decisiones del comprador

1. Limitaciones de espacio físico:· El espacio disponible en el equipo o en la placa de circuito es una consideración primordial. Los compradores deben garantizar que la espoleta se ajuste al espacio designado sin aglomerar o interferir con otros componentes.

& nbsp;

2.Current and Voltage Ratings:En general, las espoletas más grandes pueden manejar corrientes y tensiones más altas. Los compradores deben equilibrar las limitaciones de tamaño con los requisitos eléctricos de la aplicación.

& nbsp;

3. La disipación del calor:· Espoletas más grandes normalmente disipan el calor de manera más eficaz. En aplicaciones con altas cargas de corriente o donde la gestión térmica es una preocupación, esto podría influir en la elección de tamaños más grandes.

& nbsp;

4.Compatibilidad de designación de circuito:· En el caso de las placas de circuitos impresos (PCB) y otros conjuntos electrónicos compactos, el tamaño de la espoleta debe ser compatible con el diseño del circuito. Esto a menudo requiere seleccionar a partir de tamaños de montaje de superficie estandarizados.

& nbsp;

5.Asunto de sustitución:· En las aplicaciones en las que es posible que sea necesario sustituir periódicamente las espoletas, la accesibilidad y la facilidad de manejo pueden ser importantes. Esto es especialmente cierto en el sector automovilístico y en algunas aplicaciones industriales.

& nbsp;

6.Requisitos reglamentarios y de seguridad:· Ciertas aplicaciones pueden tener requisitos de seguridad o reglamentarios que especifiquen o limiten el tamaño y el tipo de espoleta que puedan utilizarse.

& nbsp;

7.Cosas consideraciones:Las espoletas más grandes tienden a ser más caras, por lo que a menudo existe un comercio entre el tamaño (y la capacidad asociada) y el costo.

& nbsp;

CONCLUSIÓN

En resumen, mientras que los tamaños estándar para los fusibles semiconductores proporcionan un nivel de uniformidad y previsibilidad, la selección del tamaño apropiado está influenciada por una combinación de consideraciones físicas, eléctricas, térmicas y reglamentarias. Los compradores deben evaluar cuidadosamente estos factores para asegurarse de que elijan una espoleta que no sólo se ajuste a sus necesidades de espacio, sino que también satisfaga las necesidades eléctricas y de seguridad de su aplicación.

Haga clic para verGrupo GRLInformación de la empresa > GT;

Haga clic para ver & grl&gt;Enlace de fusibles· Producto > >

Haga clic para verBase de fusibles· Producto > >

Haga clic para verSoporte de fusibles· Producto > >
